异形转角双槽不锈钢水槽三维设计

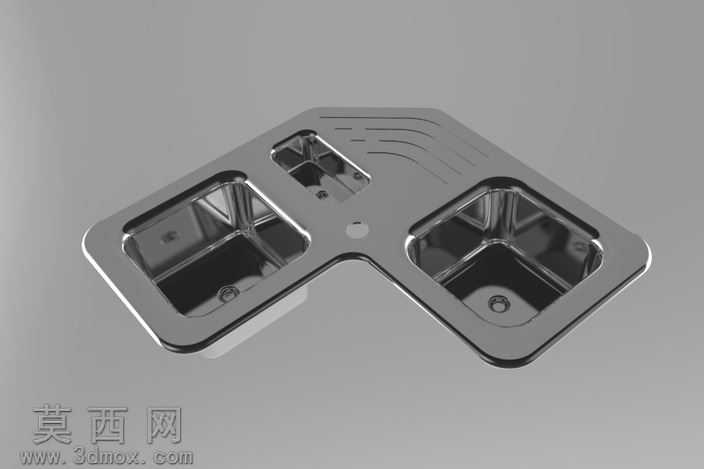

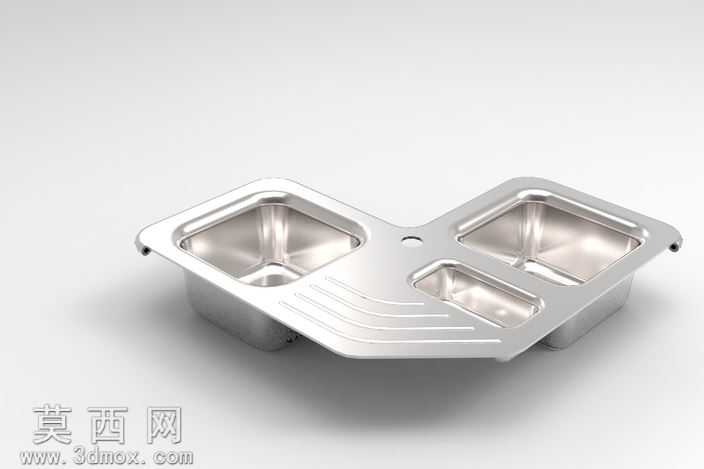

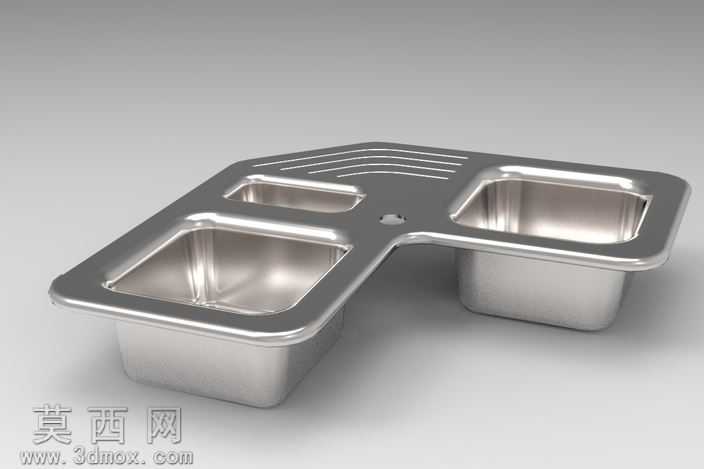

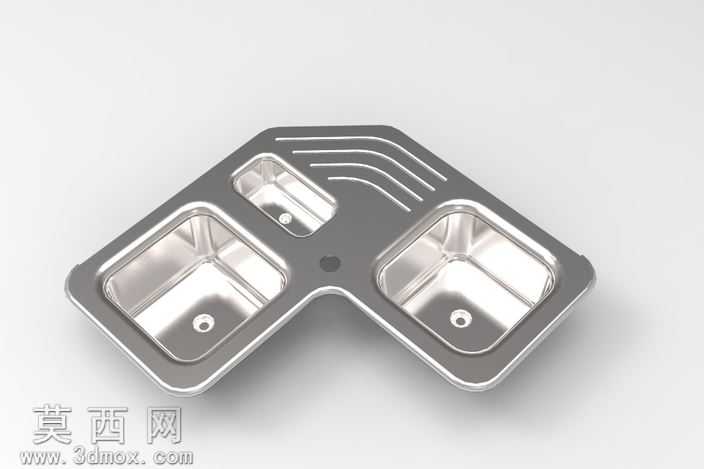

本作品为适配转角空间的异形双槽不锈钢水槽三维建模成果，建模阶段依托CATIA V5 R21平台完成全参数化结构搭建，首先基于厨卫转角安装场景的尺寸约束，绘制L型异形轮廓的基准草图，精准匹配90度转角的空间适配需求，在主体轮廓基础上划分两个独立的方形槽体区域，预留出侧边附属功能位与中心安装孔位，确保整体外轮廓的圆角过渡、槽体边缘的翻边结构完全符合冲压成型的工艺逻辑。建模过程中对槽体的拉伸深度、内壁拔模角度、底部排水坡度进行了精准参数设定，两个主槽体采用对称式结构布局，槽体边角做圆弧过渡处理，既避免清洁死角，也匹配不锈钢板材冲压的工艺要求，槽体底部预留的排水口安装位做了下沉式结构设计，保障使用过程中的排水顺畅度。材质与渲染阶段，针对不锈钢材质的物理特性调整材质参数，还原304不锈钢的镜面反射效果与金属质感，对槽体边缘的翻边压型结构做了细节强化，渲染输出的效果图清晰呈现水槽表面的拉丝纹理质感、槽体内壁的光影反射效果，以及整体结构的精致金属质感。结构设计上，除两个主洗涤槽外，在转角侧边设置了小型附属置物槽位，可放置洗涤用品或小型沥水配件，中心位置的预留孔位可适配龙头或净水配件安装，整体外沿的平整翻边结构可实现台平式或台上式安装，翻边宽度经过合理设定，保障安装后的承重能力与密封效果。设计思路围绕小户型厨卫的转角空间利用展开，打破传统直型水槽无法适配转角区域的局限，通过L型异形结构充分利用转角闲置空间，双槽分区的设计可实现洗涤、沥水、浸泡的功能分区，附属小槽可单独放置清洁工具或处理小件食材，整体结构在满足实用功能的前提下，兼顾了现代厨卫的简约金属质感，所有结构参数均参考实际厨卫五金的生产工艺标准设定，可直接用于后续的结构验证、开模生产参考，模型细节完整还原了不锈钢水槽的压型、翻边、孔位等全部结构特征，无缺失的几何面与破面问题，可直接导入渲染软件或工程分析软件做后续处理。
