2英寸自适应销径合页铰链结构设计

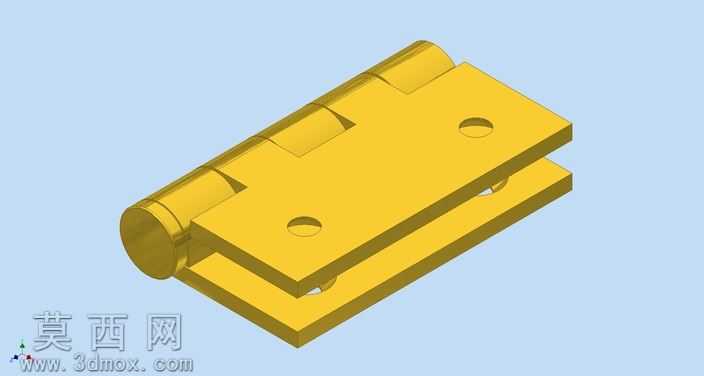

本作品为2英寸规格的自适应销径铰链三维建模成果，建模过程围绕铰链的实际装配逻辑与功能特性展开，首先完成整体结构的参数化草绘，精准定位两片合页页片的外形轮廓、安装孔位坐标以及销筒的同轴度基准，确保各部件的尺寸公差符合五金配件的通用装配要求。建模时针对销径自适应的核心功能做了结构优化，在销筒内部预留了适配不同直径销轴的微调间隙结构，无需额外定制销轴即可完成装配，大幅提升了该款铰链的适配通用性。材质渲染环节采用了亮面镀锌金属材质，还原五金铰链常用的表面处理效果，通过调整金属粗糙度、环境反射参数，让模型呈现出真实的金属光泽与质感，页片表面的安装沉孔做了倒角细节处理，避免实际使用时安装螺丝凸起影响合页闭合平整度。结构设计上，两片合页页片采用等厚板材冲压成型的逻辑建模，销筒采用三段式卷边结构，中间段与其中一片页片一体成型，两侧段与另一片页片一体成型，装配后销轴贯穿三段销筒即可实现稳定的铰接转动，转动间隙控制在合理范围内，既保证开合顺畅无卡滞，又不会出现松动晃荡的情况。设计思路围绕民用门窗、小型柜体的铰接使用场景展开，在保证2英寸紧凑尺寸的前提下，优化了页片的受力结构，在安装孔周边做了局部加厚处理，提升铰链承重能力，同时整体结构简洁规整，无多余冗余特征，既符合实际生产的冲压加工工艺要求，也能满足日常使用的耐用性需求，模型完成后做了装配干涉检查，确认开合全程各部件无碰撞干涉，转动角度符合常规使用需求。
