聚丙烯材质快装式管道固定管卡结构

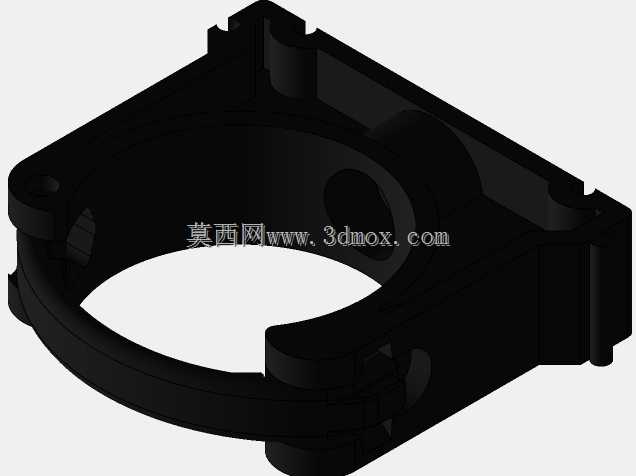

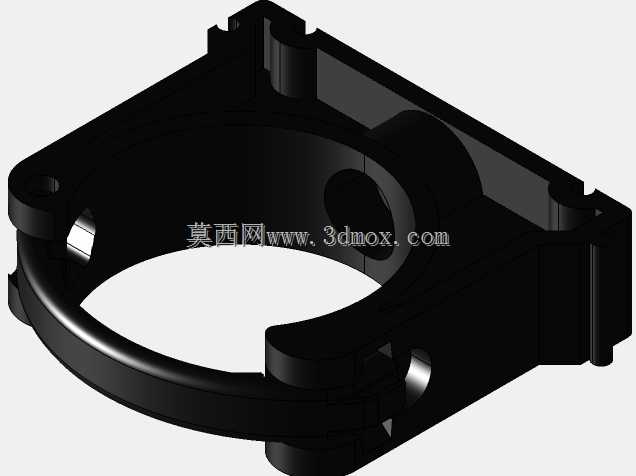

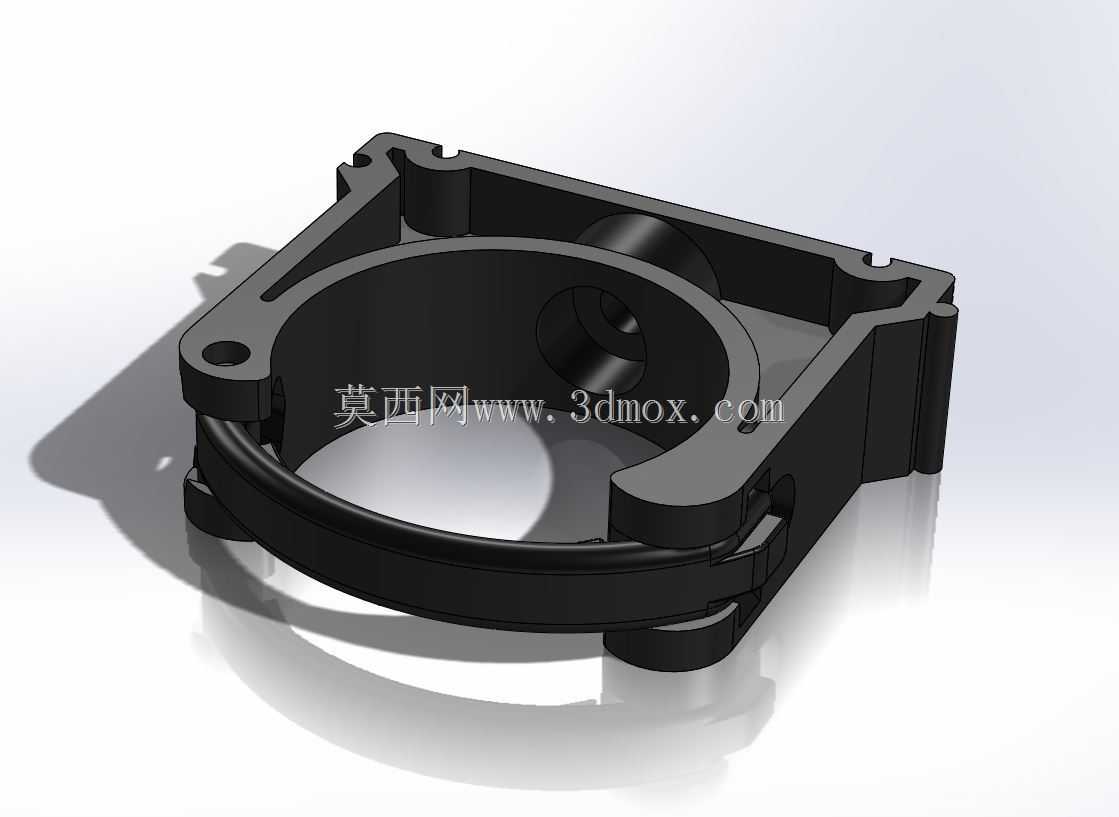

这款管卡主要应用于民用给排水、化工流体输送、实验室气路等场景的硬质管路布设环节，核心作用是将外径60mm的管道牢牢固定在安装基面，避免管路因流体冲击、设备振动出现位移、接口松脱的问题，同时能在一定程度上缓冲管路运行时产生的微幅振动，降低管路共振带来的噪音与结构疲劳损伤。从功能特性来看，这款管卡采用聚丙烯材质注塑成型，本身具备优秀的耐化学腐蚀性能，可适配多数弱酸弱碱流体输送管路的使用环境，同时材质自重较轻，不会给管路带来额外的承重负担，绝缘性能也能满足特殊场景下的管路布设要求。管卡采用卡扣式开合结构，安装时不需要将整段管路串入卡环，只需要掰开卡合结构将管道嵌入后扣合锁紧即可，大幅降低了后期管路维护、拆装调整的操作难度，相比传统的螺栓锁紧式管卡，安装效率能提升六成以上。在设计思路上，这款管卡充分考虑了现场安装的适配性：主体的环形卡腔内径与适配管道外径做了公差匹配，内壁预留了微小的弹性变形余量，卡合后既能抱紧管道不会出现轴向窜动，又不会因为卡紧力过大损伤管道外壁；外围的方形安装基座设置了四个对称的安装孔位，可适配膨胀螺丝、自攻螺丝等多种常见固定件，安装时可以根据现场基面的情况灵活选择固定点位，即使其中个别孔位遇到基面内部钢筋、龙骨等障碍物，也能通过其余孔位完成牢固固定，不需要重新调整管卡位置。基座与环形卡腔之间做了加强筋连接结构，在控制整体壁厚、降低材料用量的同时，保证了整体结构强度，长期承重不会出现基座断裂、卡环变形的问题。在安装边界上，这款管卡适配的管道外径为60mm，安装基面需要保持基本平整，固定时螺丝拧入深度不低于15mm即可达到额定承重要求，管卡自身的轴向宽度、基座外轮廓尺寸都做了紧凑化设计，多管路并排布设时可以紧密排布，不会出现相邻管卡干涉的问题，能够有效节省管路安装的占用空间，适合在设备内部、管线井等空间局促的场景下使用。卡合结构的锁紧力经过反复调校，常温环境下可以承受相当于15kg的管道轴向拉力不会松脱，完全能满足常规管路布设的固定需求。
