手动垂直式快速压紧拨动夹结构设计

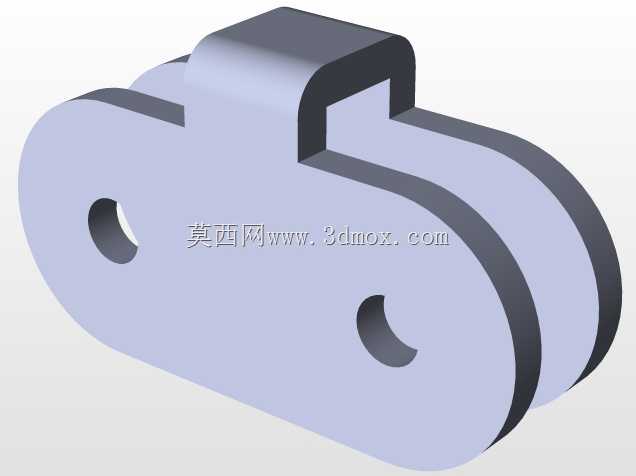

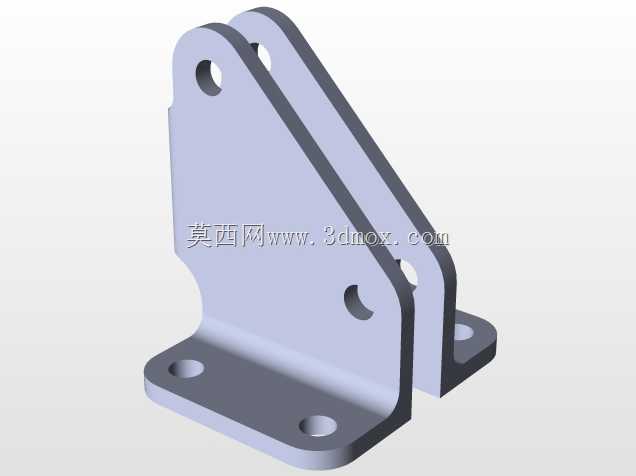

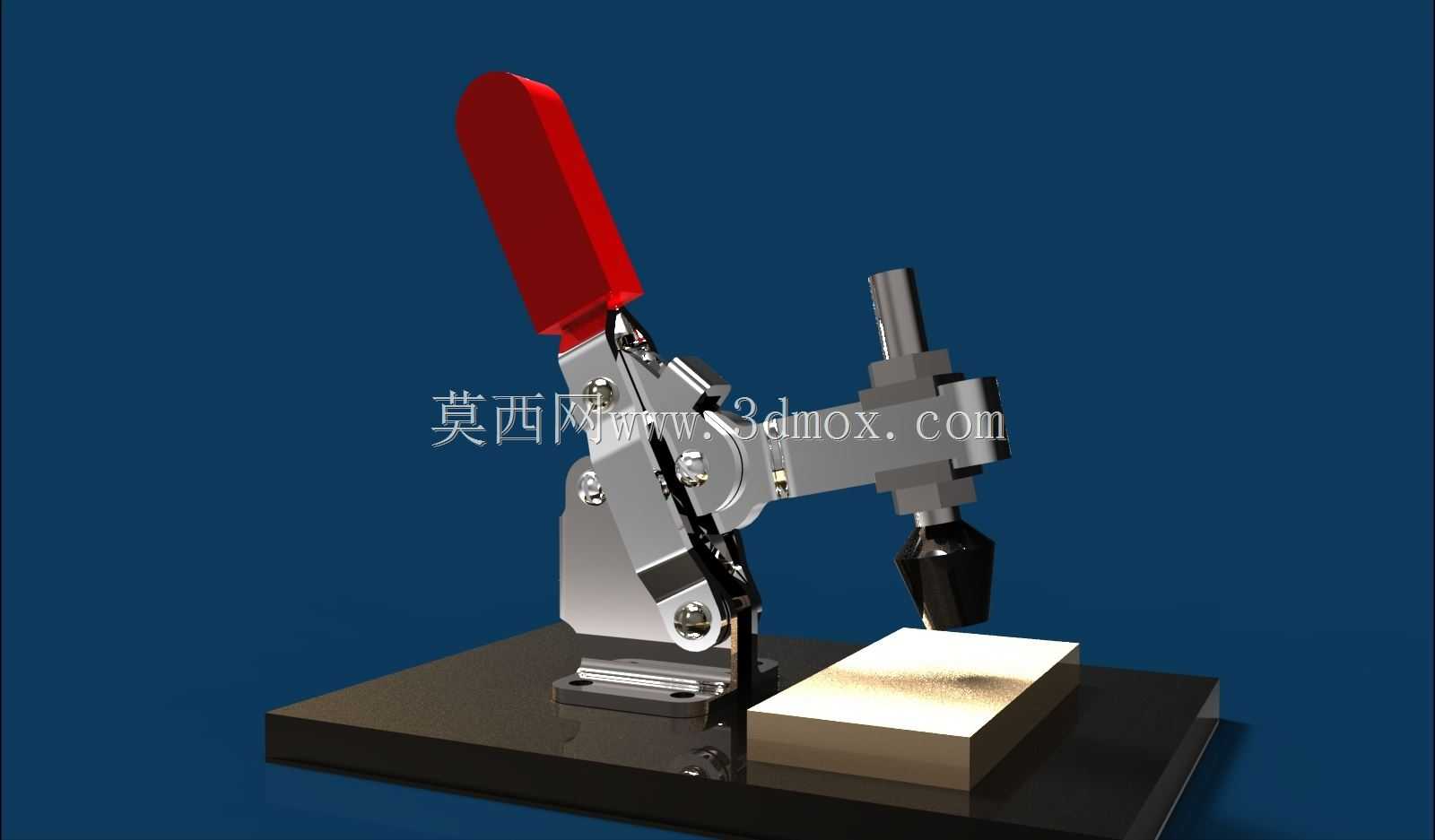

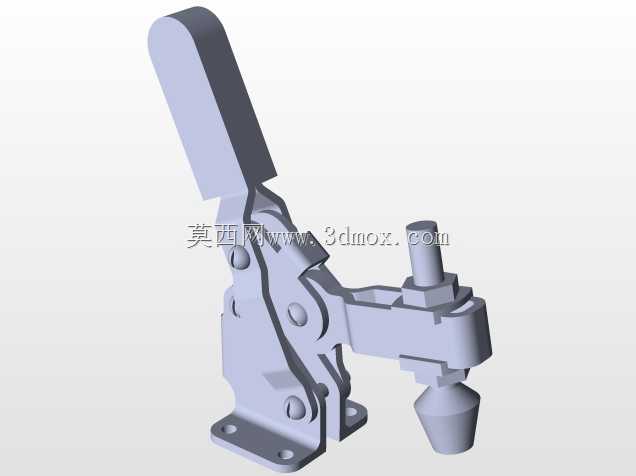

这款手动垂直式拨动夹是工装夹具领域应用极为广泛的手动压紧元件，在各类机加工工位、装配流水线、工件检测平台、焊接工装台面上都能见到它的身影，主要用于工件加工过程中的快速定位与压紧固定，避免工件在切削、冲压、装配、检测等工序中出现位移、翘起、振动偏移等问题，保障加工精度与操作安全。它的实际用途覆盖了五金加工、电子装配、木制品加工、塑胶件定型等多个生产场景，尤其适合小批量多品种的柔性生产工位，无需配套气源、电源等动力源，操作人员仅需扳动红色手柄即可完成夹紧与松开动作，单人操作耗时不超过一秒，能大幅提升工位上下料的效率，降低操作人员的劳动强度。从功能特性来看，这款拨动夹采用了连杆自锁的机械结构，当手柄扳动到垂直压紧位置时，连杆机构会越过机械死点形成稳定的自锁状态，即便加工过程中存在持续振动、外力冲击，夹头也不会出现松脱移位的情况，夹紧力稳定可靠，能适配不同厚度的工件压紧需求，压头位置带有可调节的螺杆结构，可根据工件的实际高度调整压头的伸出长度，适配不同装夹高度的作业需求。在设计思路上，这款拨动夹优先考虑了操作的人机工程学，手柄采用大尺寸的红色绝缘握套，不仅辨识度高，操作时握持手感舒适，长时间重复操作也不易产生手部疲劳；整体结构采用模块化设计，底座、连杆、压臂、手柄等部件均可单独拆解更换，后期维护成本极低，底座带有标准的安装孔位，可直接通过螺栓固定在工装台面、专用治具板上，无需额外定制安装转接件。从外形尺寸与安装边界来看，这款拨动夹整体结构紧凑，底座安装孔距符合行业通用的快速夹钳安装标准，安装时仅需在台面上预留对应尺寸的固定孔位即可，压臂的开合角度经过优化设计，松开状态下压臂会抬升至足够高度，不会阻碍工件的上下料操作，压紧状态下压头垂直向下施力，施力方向与工件支撑面垂直，不会产生侧向分力导致工件移位，压头端部采用软质接触端头，压紧时不会刮伤工件表面，可适配表面质量要求较高的精加工工件装夹需求。整体结构的运动部件之间均采用销轴铰接，转动灵活无卡滞，铰接部位经过耐磨处理，长期重复使用也不会出现松旷间隙，能长期保持稳定的夹紧精度。
