矿用液压铁钻工作业设备结构设计

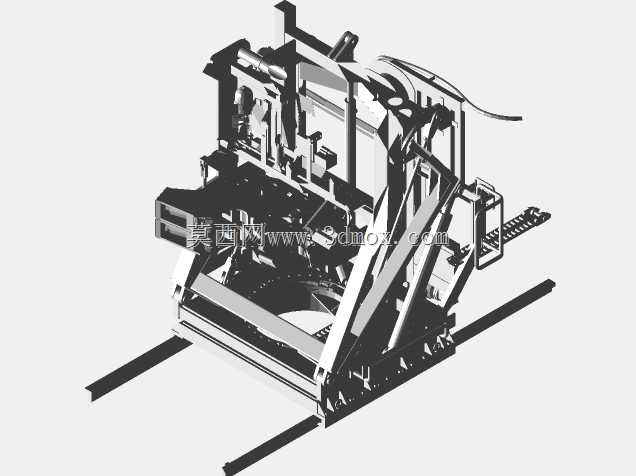

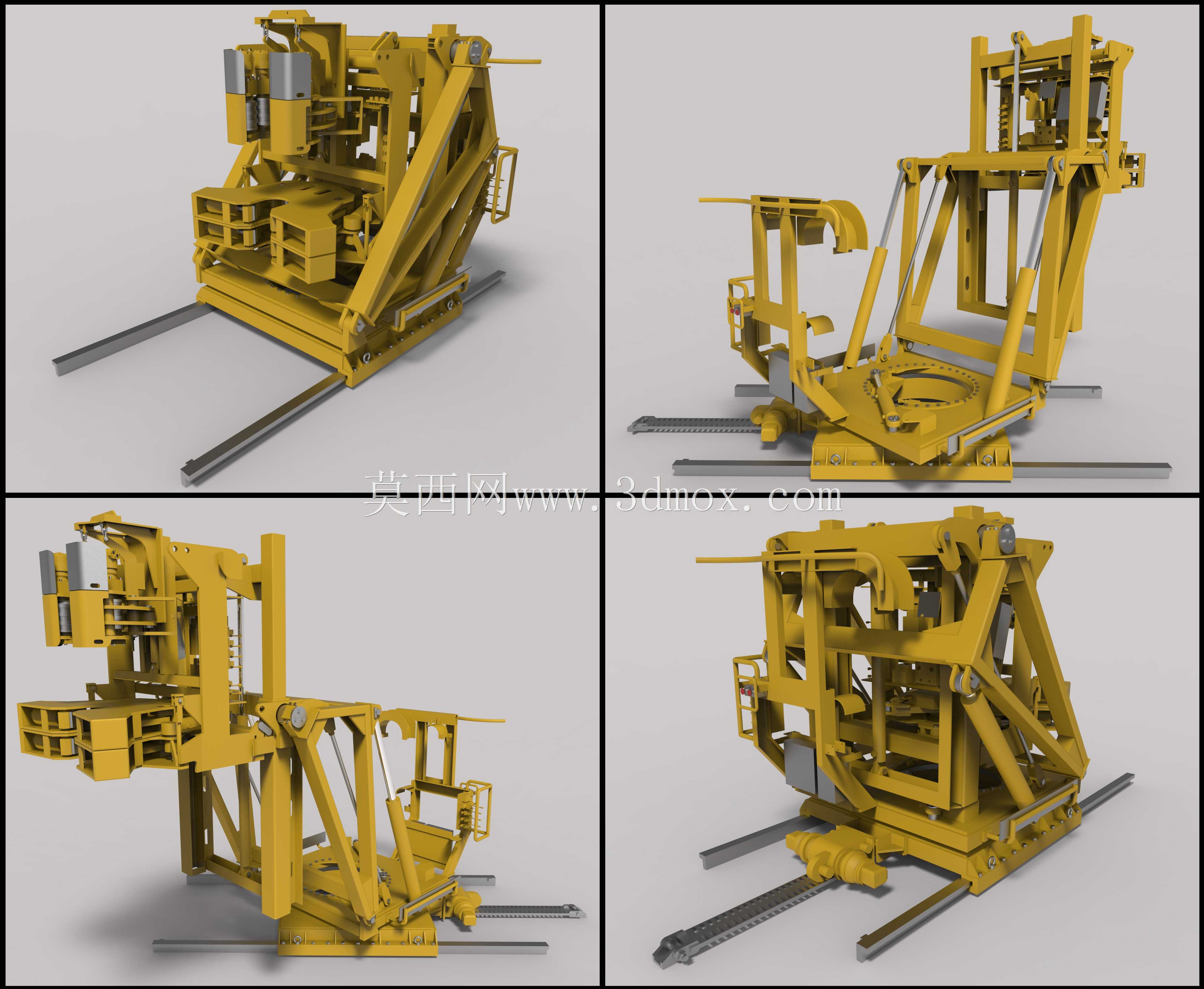

这款铁钻工是应用于油气钻井、矿山井下井口作业场景的专用重型作业设备，主要承担钻杆、钻具的上扣、卸扣作业任务，替代传统人工作业模式，可大幅降低井口作业人员的劳动强度，规避大扭矩作业过程中的人员安全风险，适配陆地钻井平台、井下综采工作面、海洋钻井平台井口等多种作业环境，能够在高湿、高粉尘、重载冲击的复杂工况下保持稳定作业状态。设备整体采用框架式桁架焊接结构，主体承载结构选用高强度低合金钢材焊接成型，底部配置可沿导轨滑移的行走底座，能够在井口预设轨道上完成横向位置调整，适配不同规格钻具的对位作业需求，底座的安装边界可匹配常规井口平台的预留安装尺寸，无需对现有井口作业平台做大规模结构改造即可完成部署。设备的执行端配置多组液压驱动的夹持臂与扭矩输出机构，夹持臂采用铰接式连杆结构，可通过液压缸驱动完成开合、俯仰、回转动作，能够自适应不同直径规格的钻具外壁，夹持面做了防滑耐磨处理，大扭矩输出时可避免钻具表面打滑划伤；扭矩输出机构可根据钻具规格匹配对应的上扣、卸扣扭矩，作业过程中可实现扭矩的精准控制，避免扭矩过大损伤钻具螺纹或是扭矩不足导致的连接密封失效问题。设计过程中充分考虑了井口作业的空间限制，整体结构做了紧凑化布局，将液压管路、控制阀组集成在设备框架内部，避免作业过程中管路与钻具、周边设备发生剐蹭干涉，设备的回转半径与作业覆盖范围经过反复校核，可在有限的井口作业空间内完成全角度的钻具对接作业，无需额外调整钻具位置即可完成多工位的上卸扣操作。设备的整体重心经过优化设计，在大扭矩输出作业时可保持足够的结构稳定性，底座配置的锁紧机构可在作业时将设备牢牢固定在导轨上，抵消扭矩反作用力带来的设备位移风险，各铰接转动部位都配置了耐磨衬套与密封结构，可阻挡粉尘、泥浆进入转动副，延长设备的维护周期，适配野外长时间连续作业的使用需求。
