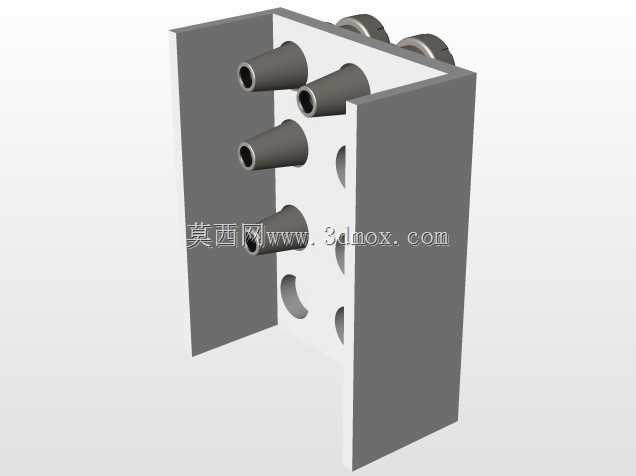

ISO40规格圆锥门配套多孔定位工装结构

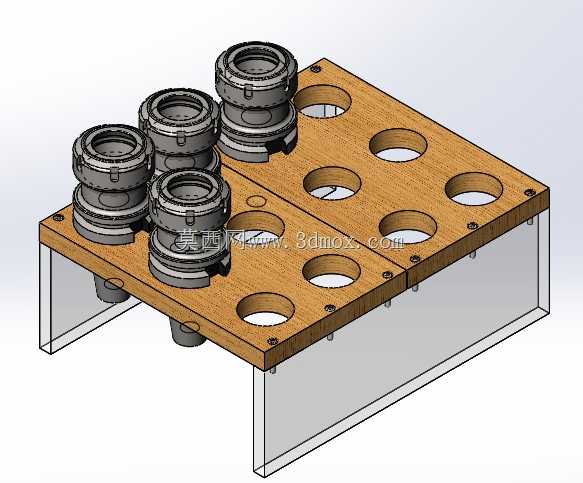

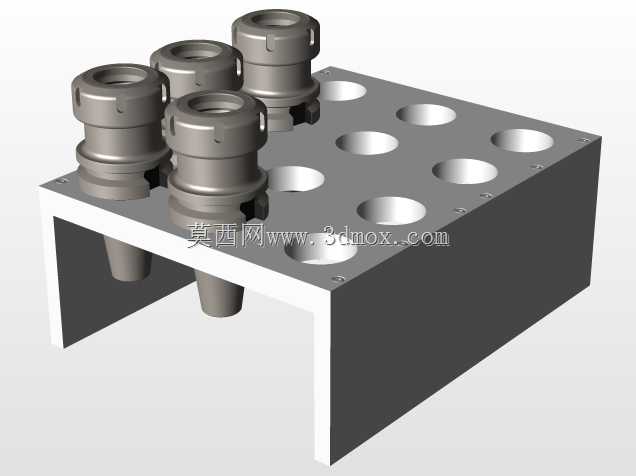

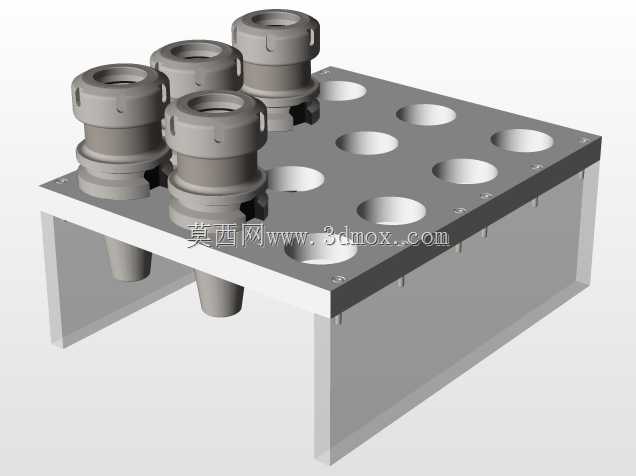

这套结构主要应用于机加工车间的圆锥门零件工序周转、预装定位以及批量检测场景，针对ISO40规格的圆锥门类零件设计，解决了同规格圆锥零件在预装、转运过程中容易磕碰、定位偏移、摆放杂乱的问题，在小型阀门零件装配线、精密机加工班组的工序间流转环节十分适用。整套结构分为上部定位板与下部承托箱体两个核心部分，上部定位板采用多规格孔位阵列布局，其中大尺寸圆孔适配ISO40圆锥门的主体外径，能够让圆锥门零件垂直嵌入孔位，依靠圆锥面的自身锥度实现自定位，避免零件倾倒剐蹭加工面；小尺寸定位孔用于配套定位销的安装，可实现不同批次零件摆放时的位置统一，方便后续自动化抓取设备的点位校准。下部承托箱体采用透明围板设计，一方面可以承接从圆锥门零件缝隙掉落的细小密封圈、紧固件等小零件，避免配件遗失，另一方面透明材质能够让操作人员直观观察箱体内部是否有杂物堆积，方便日常清理维护。设计过程中充分考虑了人工操作的便利性，定位板的边缘做了圆角倒角处理，避免操作人员取放零件时被板材边缘划伤，孔位之间的间距经过反复测算，既保证了单位面积内的零件摆放容量，又预留了足够的手指操作空间，取放零件时不会碰到相邻位置的工件，减少零件之间的磕碰损伤。安装边界方面，整套工装的底部为平整矩形结构，可以直接放置在标准工作台面、物料周转车台面上使用，不需要额外的固定连接件，定位板与下部箱体采用快拆螺丝连接，当需要适配其他相近规格的圆锥零件时，只需要更换对应开孔尺寸的上部定位板即可，下部承托箱体可以通用，大幅降低了多规格零件生产时的工装制作成本。定位板上的每个安装孔都做了孔口倒角处理，零件放入时能够起到导向作用，即使操作人员快速摆放零件，也能顺着倒角滑入定位孔，不需要反复对准位置，有效提升了工序间的零件摆放效率。圆锥门零件嵌入孔位后，其上部的操作端完全露出在定位板上方，操作人员可以直接在工装上完成密封圈装配、预紧力调整等预装工序，不需要额外将零件从工装上取下，减少了零件的二次搬运环节，也避免了搬运过程中可能出现的零件掉落、精度受损问题。
