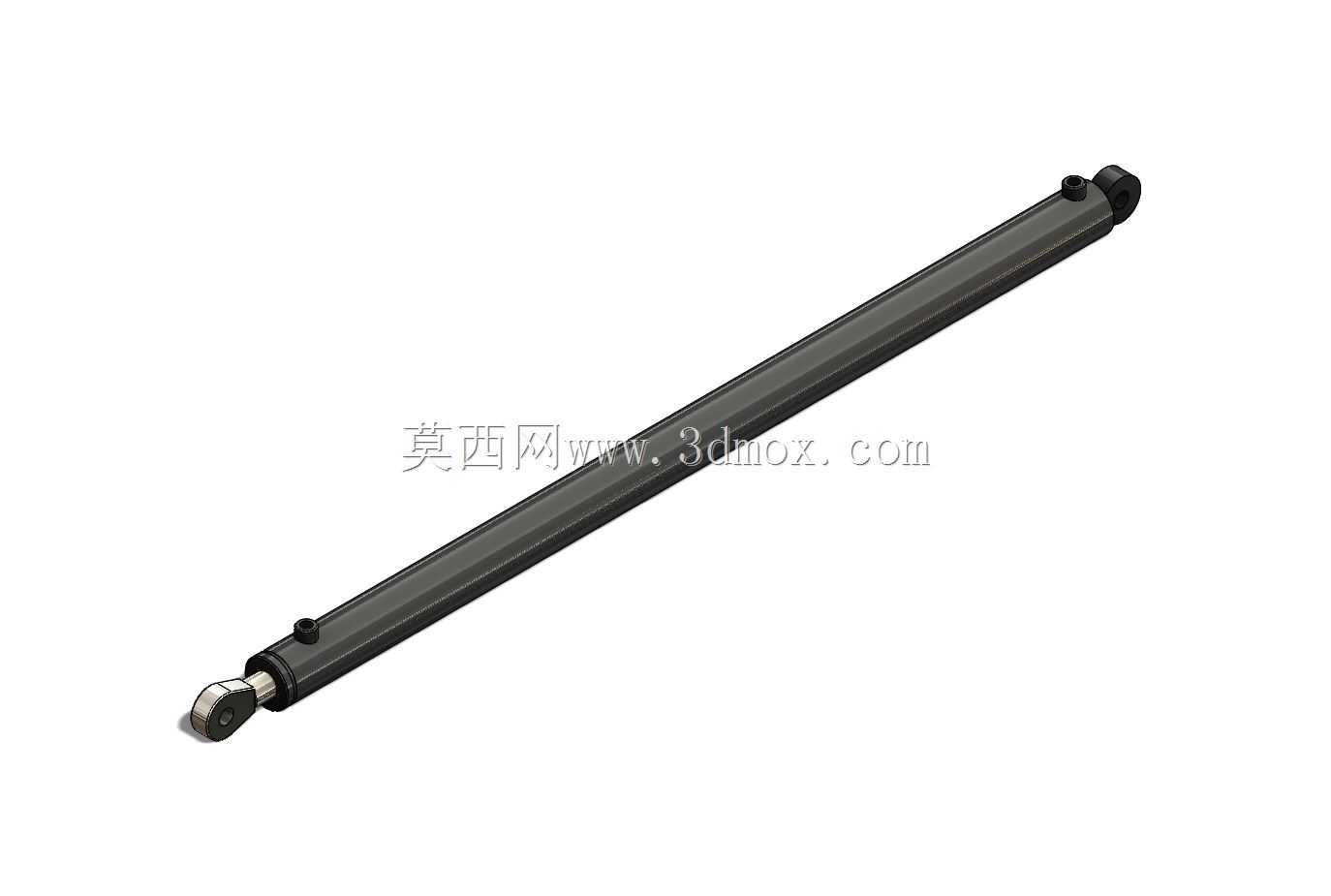

双作用液压油缸工业三维结构

这款双作用液压油缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械、农业装备、物流起重设备、工业自动化生产线等需要直线推拉力输出的作业场景，可将液压系统的压力能稳定转换为机械往复运动的动能，为各类作业动作提供可靠的动力输出。在实际工况中，这类油缸常被用于设备的工作装置驱动、工位举升推移、负载姿态调整、构件夹紧锁止等环节，能够在重载、交变负载、长时间连续作业的环境下保持稳定的工作性能，适配不同压力等级的液压系统回路，满足不同作业场景的动力输出需求。从功能特性来看，这款双作用油缸可通过压力油分别进入缸筒的无杆腔与有杆腔，实现活塞杆的双向主动驱动，区别于单作用油缸仅能单向驱动、靠外力复位的结构，双向驱动的设计让油缸的伸出与缩回动作都能输出可控的作用力，动作响应速度快，运行过程平稳无卡顿，可通过调节液压系统的流量与压力精准控制活塞杆的运动速度与输出推力，适配不同负载重量、不同动作节拍的作业要求。缸体两端的铰接式安装结构，可适配设备安装位的小幅角度偏转，抵消安装过程中的同轴度误差，避免作业过程中缸体承受额外的径向载荷，有效延长油缸的整体使用寿命。从设计思路层面，这款油缸采用了经典的活塞式双作用结构布局，缸筒选用高精度冷拔无缝管材加工，内壁经过珩磨处理达到极高的表面光洁度与尺寸精度，既可以降低活塞密封圈往复运动的磨损速率，也能有效减少缸筒内部的液压油内泄，提升油缸的容积效率。活塞部位配置了多道组合式密封元件，分别承担承压密封、防尘防污、导向支撑的作用，可有效阻挡外界的粉尘、杂质进入缸筒内部，同时防止液压油向外渗漏，在复杂多尘的户外作业环境下也能保持可靠的密封性能。活塞杆表面经过淬火与镀铬处理，具备优异的耐磨性能与防锈能力，长期外露工作也不易出现锈蚀、拉毛的问题。从外形尺寸与安装边界来看，这款油缸的活塞直径为63.5mm，活塞杆直径38.1mm，缸筒外部直径76.2mm，活塞杆最大伸出行程为1300mm，整体结构紧凑细长，适合安装空间狭长、需要长行程直线驱动的设备布局。两端的铰接安装孔位尺寸统一，可直接匹配标准的销轴类安装连接件，无需额外制作过渡转接件，安装调试过程便捷。整体结构没有多余的外置突出部件，可适配狭小空间内的安装布局，在作业过程中不会与周边的设备构件发生运动干涉，能够在预设的行程范围内顺畅完成往复伸缩动作，为配套设备提供稳定可靠的直线动力输出。
