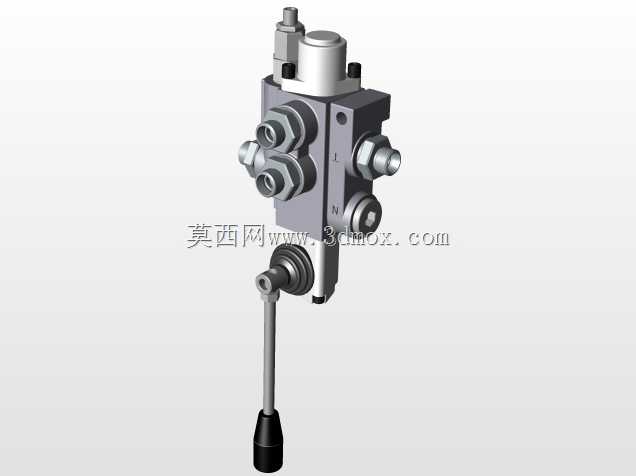

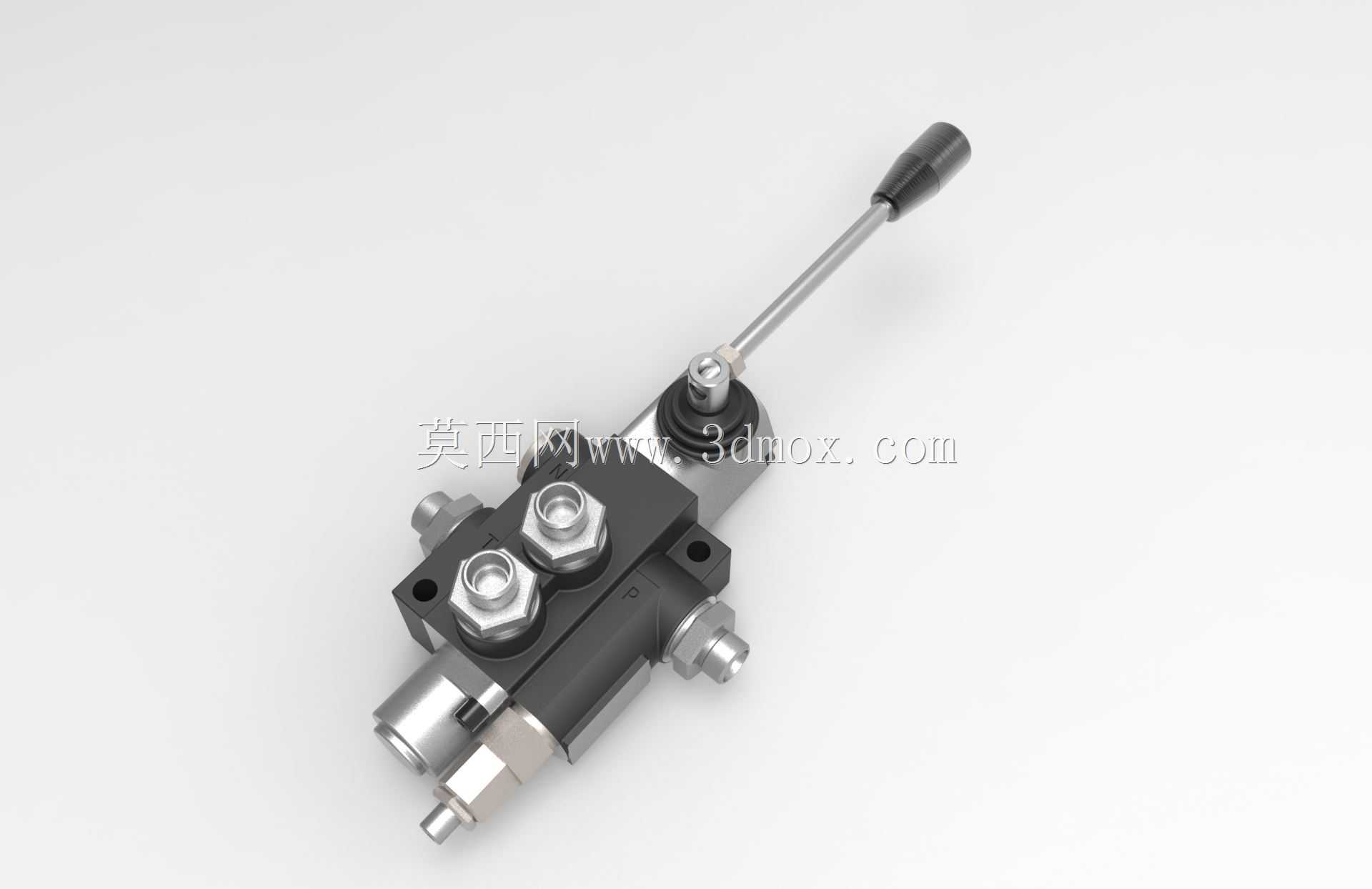

手动控制多路换向液压阀结构设计

这款手动操纵的液压控制元件，主要应用在中小型工程机械、农用作业机械、小型起重设备以及移动式液压工作站的液压回路中，作为油路方向切换的核心控制部件，承担着控制液压执行元件启停、换向、动作速度调节的核心作用，能够在无电控信号的野外作业场景下，依靠操作人员手动操纵实现液压动力的精准分配，适配没有稳定供电、作业环境复杂多变的户外施工、农田作业、应急抢修等场景，相比电控换向阀具备更强的环境适应性，不会因为电压波动、粉尘水汽侵入出现操控失效的问题。从功能特性来看，该元件采用整体式集成阀块设计，将多联油路控制通路集成在单个锻造阀体内，减少了外接管路的连接点，大幅降低了液压系统的渗漏风险，操纵杆采用加长杠杆式设计，操作人员只需要施加较小的扳动力就可以推动阀芯完成换向动作，长时间操作也不容易产生疲劳，手柄端部包裹防滑绝缘握套，即便在沾有液压油、泥水的工况下也能保证操纵的稳定性，不会出现脱手打滑的问题。阀体上的油口采用标准锥面密封连接结构，和液压管路连接后可以承受最高31.5MPa的系统工作压力，在高压工况下也不会出现渗漏、窜油的问题，阀芯采用高精度磨削加工，和阀体内孔的配合间隙控制在微米级，既可以保证阀芯动作顺滑无卡滞，又能最大限度减少内泄漏，提升液压系统的容积效率，避免因为内泄过大导致执行元件动作无力、沉降量超标的问题。在设计思路上，这款阀件优先考虑了野外作业的可靠性需求，所有外露金属部件都做了镀锌镍合金防腐处理，能够在潮湿、高盐雾、多粉尘的环境下长期工作不生锈，溢流阀组件集成在阀块内部，当系统压力超过设定阈值时可以自动溢流卸荷，保护液压泵和其他回路元件不会因为超压出现损坏，安装定位面采用平整加工面，配套的安装孔位按照行业通用安装尺寸设计，可以直接替换同规格的主流手动换向阀，不需要对设备的安装支架、连接管路做额外改造，大幅降低了设备维护替换的成本。从安装边界来看，阀体主体的安装尺寸适配多数小型液压设备的安装空间，操纵杆的摆动行程经过优化，在完成全行程换向动作时不会和周边的设备护板、其他液压元件产生运动干涉，油口的排布间距充分考虑了管路接头的安装操作空间，使用普通扳手就可以完成管路的拆装作业，不需要特殊的专用工具，日常维护时只需要定期检查手柄连接销轴的磨损情况、更换密封件就可以保证长期稳定工作，维护难度极低。
