液压自卸卡车整车结构三维设计模型

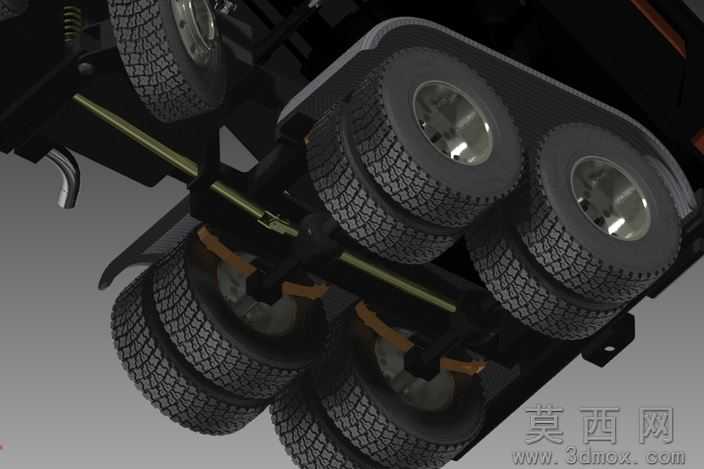

本模型为液压自卸卡车的完整三维设计成果，建模过程遵循正向工程设计逻辑，首先完成整车总布置的基准搭建，以车架为核心定位基准，依次完成驾驶室、行走系统、举升机构、货厢的零部件建模，所有零件均按照真实工程车辆的尺寸比例进行参数化绘制，对轮胎花纹、驾驶室后视镜、货厢加强筋、液压油缸铰接点等细节结构均做了精细化还原，未做过度简化处理，保证模型结构的完整性与工程参考价值。参数设计层面，模型严格匹配四轴自卸卡车的真实布局，前三轴为转向承重轴、第四轴为驱动承重轴，各车桥的轮距、轴距参数均参考同类型量产车型设定，液压举升机构的铰接点位置经过运动干涉校验，举升行程可实现货厢0-55度的倾斜角度，完全覆盖自卸作业的卸料角度需求，各零部件的装配约束完全按照实车连接关系设置，可实现举升动作的动态模拟。渲染材质层面，模型对不同部件做了差异化材质赋值，驾驶室与货厢主体采用哑光黑金属漆材质并添加橙色装饰条还原实车涂装，轮胎采用高粗糙度黑色橡胶材质，轮毂采用抛光金属材质，液压油缸活塞杆采用亮面镀铬金属材质，车架底盘采用深灰色防锈涂层材质，渲染后可直观区分不同功能部件，视觉还原度高。结构原理层面，模型完整呈现了液压自卸卡车的核心工作逻辑，底盘车架承载所有上装部件，驾驶室设置于车辆前部提供驾乘空间，多轴行走系统分散承重满足重载运输需求，多级液压油缸作为举升执行部件，一端铰接于车架中部、一端铰接于货厢前端底部，油缸伸出时推动货厢绕尾部铰接轴转动实现卸料，油缸收回时货厢回落至水平状态完成复位，整套结构的力传递路径清晰可查。软件兼容层面，模型提供STEP、IGES等通用三维格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接查看装配结构、进行尺寸测量、开展二次修改设计，不会出现特征丢失、装配错位等问题，同时附带渲染效果图文件可直接用于方案展示。研发教学应用层面，该模型可作为专用车辆设计的参考案例，用于整车总布置设计、液压举升机构选型、重载底盘结构设计的研发参考，也可作为机械类专业的教学素材，帮助学习者理解工程车辆的结构组成、液压系统在工程机械中的应用方式、多轴车辆的承重布局逻辑，还可用于三维建模教学的综合练习案例，帮助学习者掌握复杂装配体的建模方法与装配约束设置技巧。
