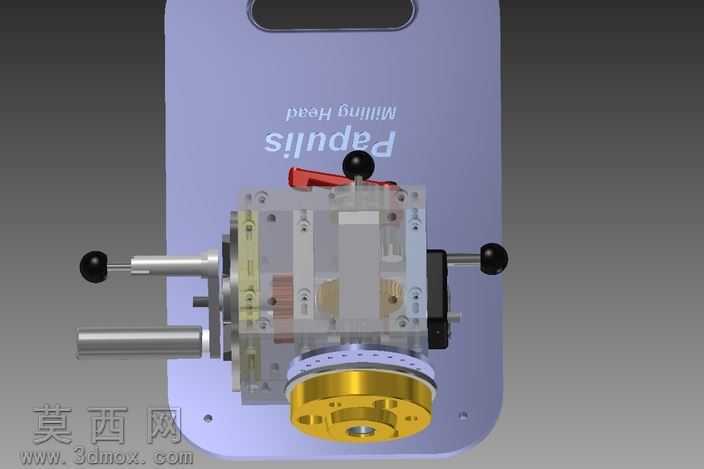

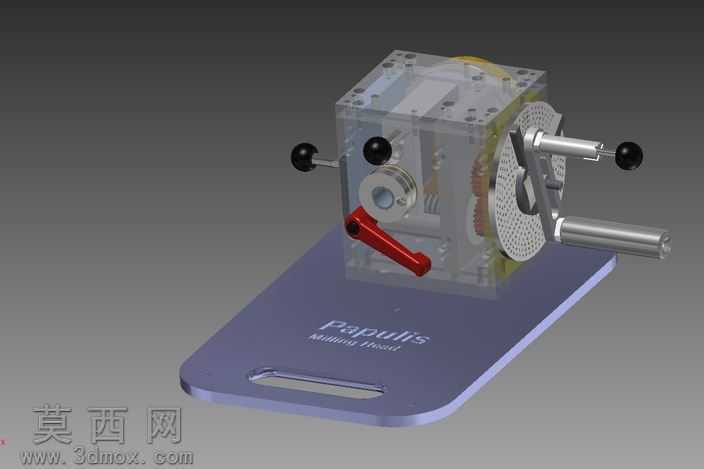

本作品为面向铣削加工场景设计的机械动力头三维模型,整体采用模块化建模思路完成全结构搭建,在三维建模过程中严格遵循机械加工装配的公差配合逻辑,对每一处传动连接、定位结构都做了参数化约束,确保各部件在虚拟装配状态下无干涉、可实现预设的运动动作。模型主体结构分为动力输入段、中间传动腔体、前端输出安装座三个核心部分,外部设置的多组操作手柄分别对应进给调节、锁止定位、行程切换等功能,建模时对每个手柄的球头握持部分做了曲面顺滑处理,手柄杆身与内部传动拨叉的连接结构完整还原,可直观展示操作力的传递路径。中间传动腔体部分采用透明化材质渲染处理,能够清晰展示内部的齿轮传动组、轴承定位结构、传动轴排布,金属材质的传动部件分别赋予了不同的表面处理质感,齿轮啮合面做了磨削纹理表现,轴承外圈采用哑光金属质感、滚动体做高光金属处理,区分不同部件的功能属性同时提升了渲染图的可读性。前端的金色输出法兰盘做了阳极氧化质感的材质表现,法兰上的安装孔位、定位止口都严格按照通用铣削刀具安装标准设计,可适配常规的铣刀盘、刀柄装夹需求。整体底座部分采用工程塑料质感的浅紫色材质,表面做了细微的磨砂纹理处理,与金属传动部件形成明确的材质区分,底座上的安装定位孔、减重槽结构都完整建模,还原了动力头实际安装固定的结构逻辑。设计过程中充分考虑了机械动力头的实际使用需求,各调节机构的行程范围、传动部件的载荷传递路径都做了合理性验证,模型整体结构紧凑,各功能部件布局合理,既能够作为机床设计的功能部件参考,也可用于机械结构教学中的传动原理演示,通过渲染后的透明展示效果,能够让观察者快速理解动力头内部的传动逻辑和外部操作部件的对应功能,完整还原了机械式铣削动力头的典型结构特征。
- 上一篇:桌面型三轴数控雕刻机结构设计
- 下一篇:车床尾座机械结构三维建模设计
- 全部评论(0)
- 模板大小 12.9 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,其它,
- 软件分类 机床
