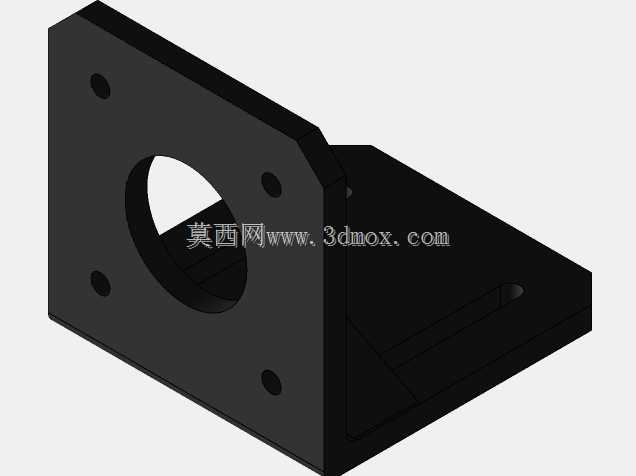

NEMA17规格步进电机L型安装固定支座

这款L型结构的安装支座，是专门适配NEMA17规格步进电机的配套安装固定部件，广泛应用在小型自动化设备、桌面级数控装置、3D打印传动结构、小型机械手位移模组、实验室精密传动平台等场景中，作为步进电机与设备机架之间的连接承载结构，承担电机定位、载荷传递、运行防抖的核心作用。在实际设备运行过程中，步进电机作为动力输出端，持续输出旋转扭矩的同时会产生小幅振动，若电机安装定位精度不足、固定刚性不够，长期运行会出现输出轴同轴度偏移、传动间隙增大、运行噪音升高的问题，严重时甚至会导致同步带跳齿、丝杠传动卡滞，直接影响整套传动机构的运行精度与使用寿命，这款安装支座正是针对这类应用痛点完成的结构设计。从结构设计思路来看，支座采用一体化L型折弯式结构，竖直安装面与水平安装面之间设置有加强筋结构，在不额外增加整体壁厚、控制零件整体重量的前提下，大幅提升了两个安装面的连接刚性，能够有效抵消电机运行时产生的各个方向的振动载荷，避免长期受力出现安装面变形的问题。竖直安装面按照NEMA17步进电机的标准安装孔位设计，预留了四个呈矩形分布的固定螺丝过孔，中心位置开设大尺寸通孔，可供电机输出轴、配套的联轴器或者同步轮顺利穿过，不会与电机本体的输出端结构产生干涉，安装时只需将电机端面贴合竖直安装面，拧入对应规格的固定螺丝即可完成电机端的定位，无需额外调整孔位对位。水平安装面则预留了与设备机架、型材框架连接的固定孔位，可直接将装配完成的电机支座整体固定在设备的预设安装位置，安装边界清晰，能够保证电机输出轴与后续传动机构的同轴度要求，减少装配时的调试工作量。从外形与安装边界来看，整体结构紧凑，不会占用过多的设备内部安装空间，竖直安装面的切角设计能够避开设备内部的相邻结构件，适配狭窄空间内的安装需求，零件整体采用等壁厚设计，既可以采用金属板材折弯焊接成型，也可以采用注塑、3D打印等工艺快速加工制作，能够满足不同场景下的加工与使用需求，在小型自动化传动结构中，能够为NEMA17步进电机提供稳定可靠的安装支撑，保障动力输出的稳定性与传动精度。
