卡康K22-14R带指示灯控制按钮

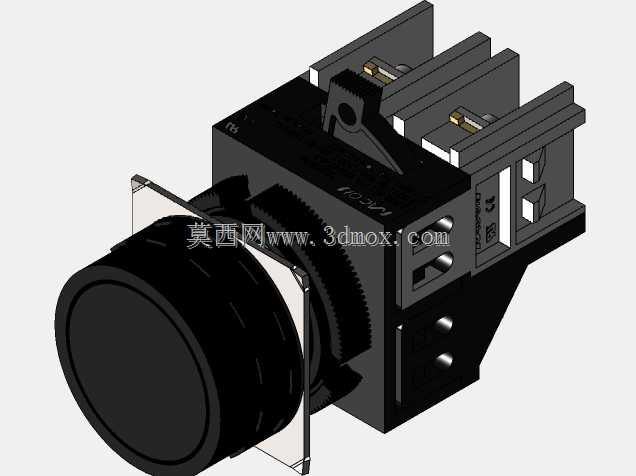

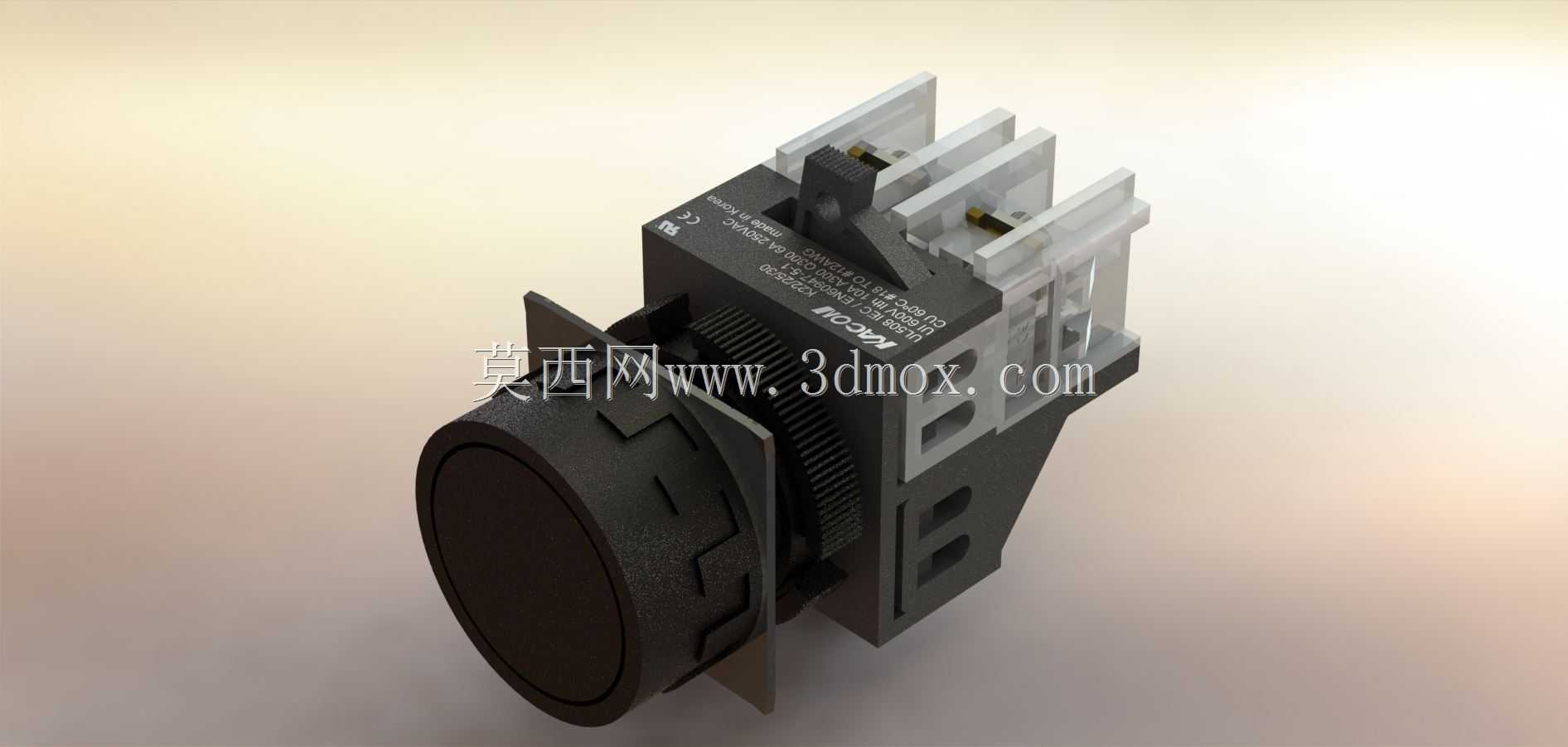

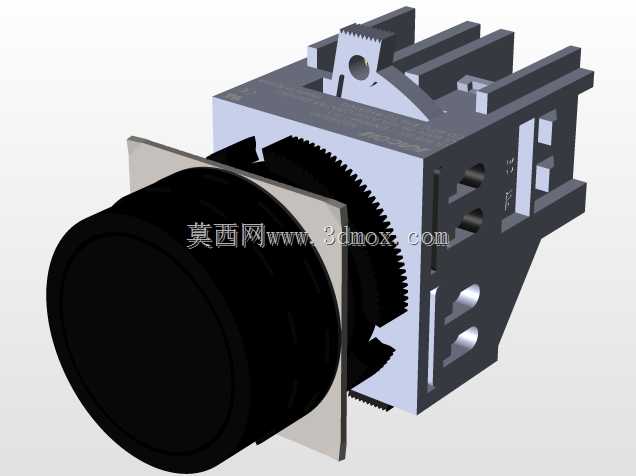

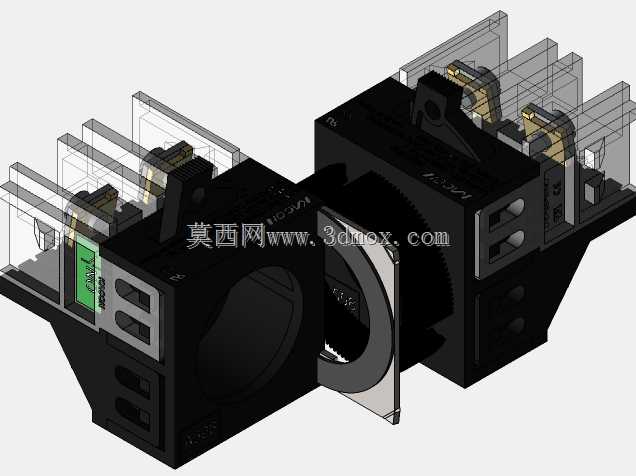

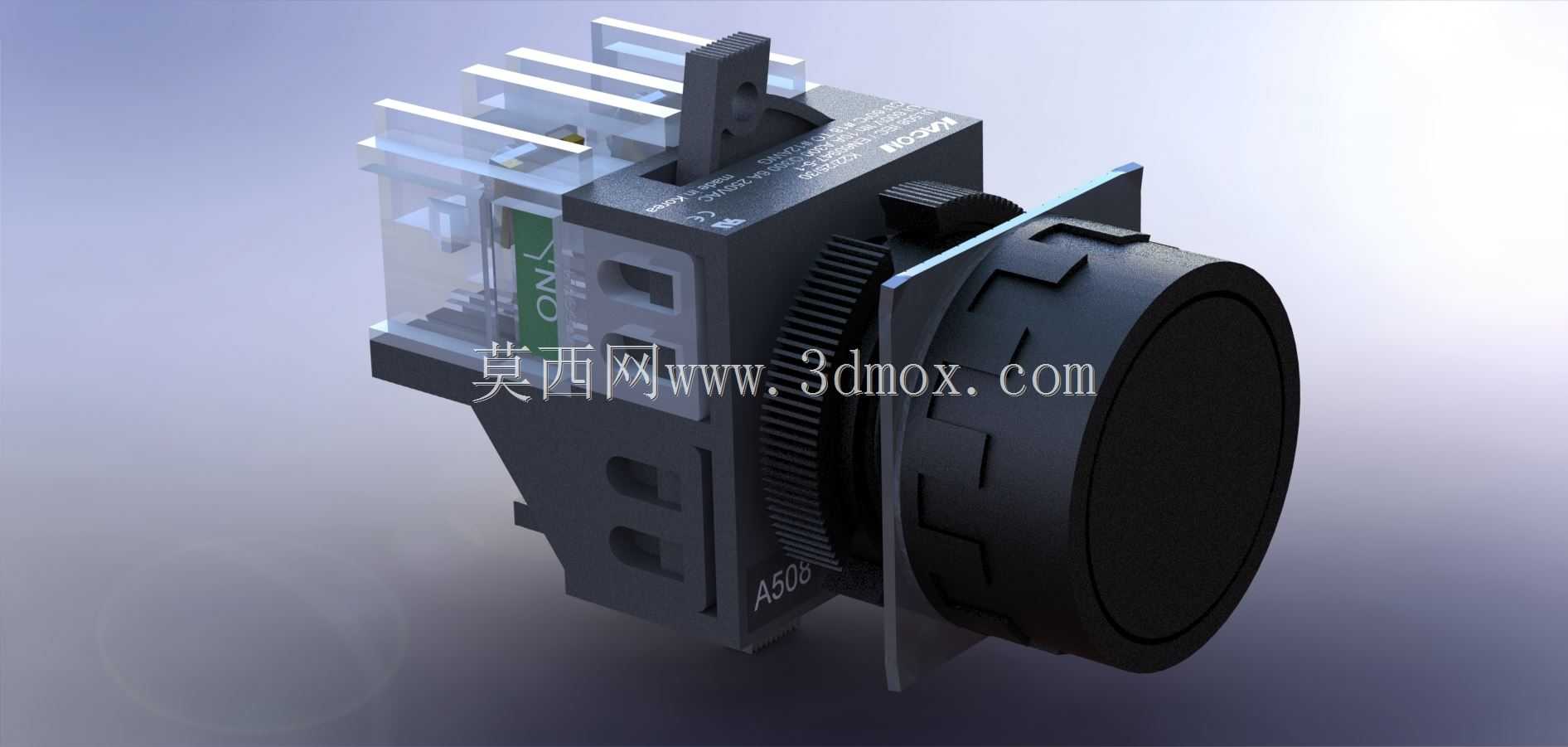

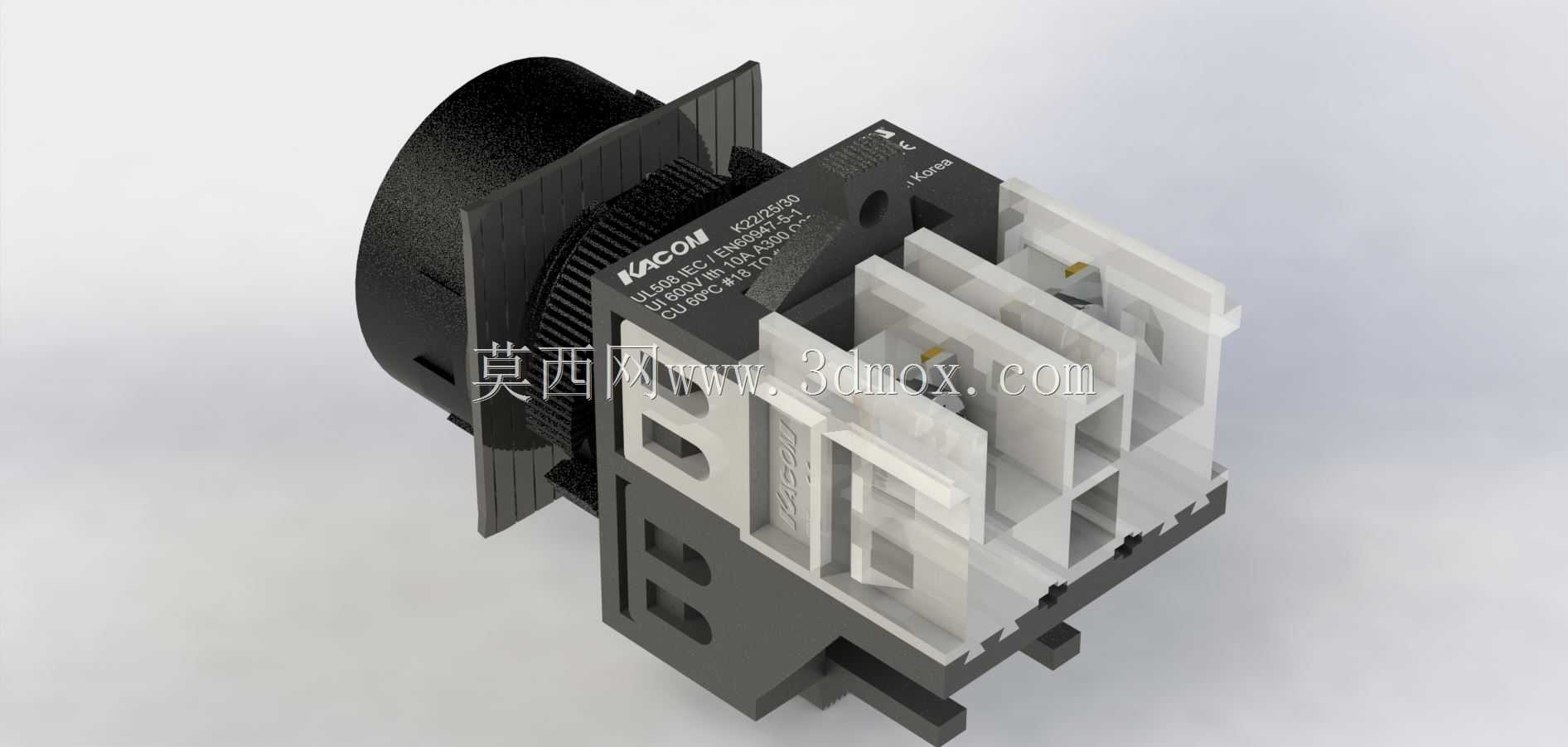

这款带指示灯的控制按钮，是工业控制回路中十分常见的操作元件，广泛应用在生产线操作台、配电柜控制面板、机床操作站、自动化设备人机交互区域等场景，承担着设备启动、停止、功能切换、状态指示的核心作用，操作人员可通过按压按钮完成指令输入，同时集成的指示灯能直观反馈回路通断或设备运行状态，无需额外加装状态显示元件，有效压缩面板安装空间。该按钮为韩国Kacon品牌的标准工业级产品，采用22mm标准安装孔径设计，适配行业通用的面板开孔尺寸，安装时可通过后部的螺纹锁紧结构固定在厚度1-6mm的设备面板上，安装边界清晰，无需额外定制开孔模具，能直接替换同规格的常规按钮产品，降低设备改造与维护的配件适配成本。产品结构分为前部操作头与后部触点模块两部分，前部操作头采用黑色阻燃工程塑料材质，表面做防滑纹理处理，按压时触感清晰，反馈力度适中，能避免操作人员误触；后部触点模块采用分层式组合结构，内置多组常开常闭触点，可根据实际控制需求扩展触点数量，触点部分采用导电性能优异的铜合金材质，接触电阻小，通断寿命长，能承受220VAC电压下的常规控制回路负载。集成的指示灯模块与按钮本体一体化设计，无需单独布线安装指示灯，接线时可将指示灯回路与按钮控制回路分开布设，指示灯发光均匀，可视角度大，在车间强光环境下也能清晰辨识状态。设计过程中充分考虑工业现场的使用环境，整体结构做了防尘防误触设计，操作头与面板贴合紧密，能阻挡常规车间环境下的粉尘、飞溅碎屑进入设备内部，触点部分带防护隔层，避免接线时误碰带电部位。模型还原了产品的真实装配结构，包括操作头的防滑齿纹、后部的接线端子标识、模块拼接的卡扣结构都做了对应呈现，可直接用于电气控制柜的布局设计、操作台人机界面排布验证，能帮助设计人员提前确认按钮安装后的面板空间占用情况，核对与周边元件的安全距离，避免实际装配时出现元件干涉、布线空间不足的问题，也可用于工业操作培训的演示模型，帮助运维人员快速熟悉按钮的结构组成与接线逻辑。
