剖视结构轴向柱塞泵三维设计

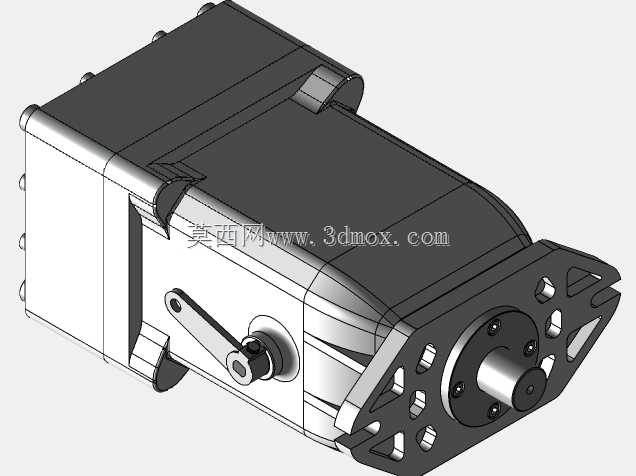

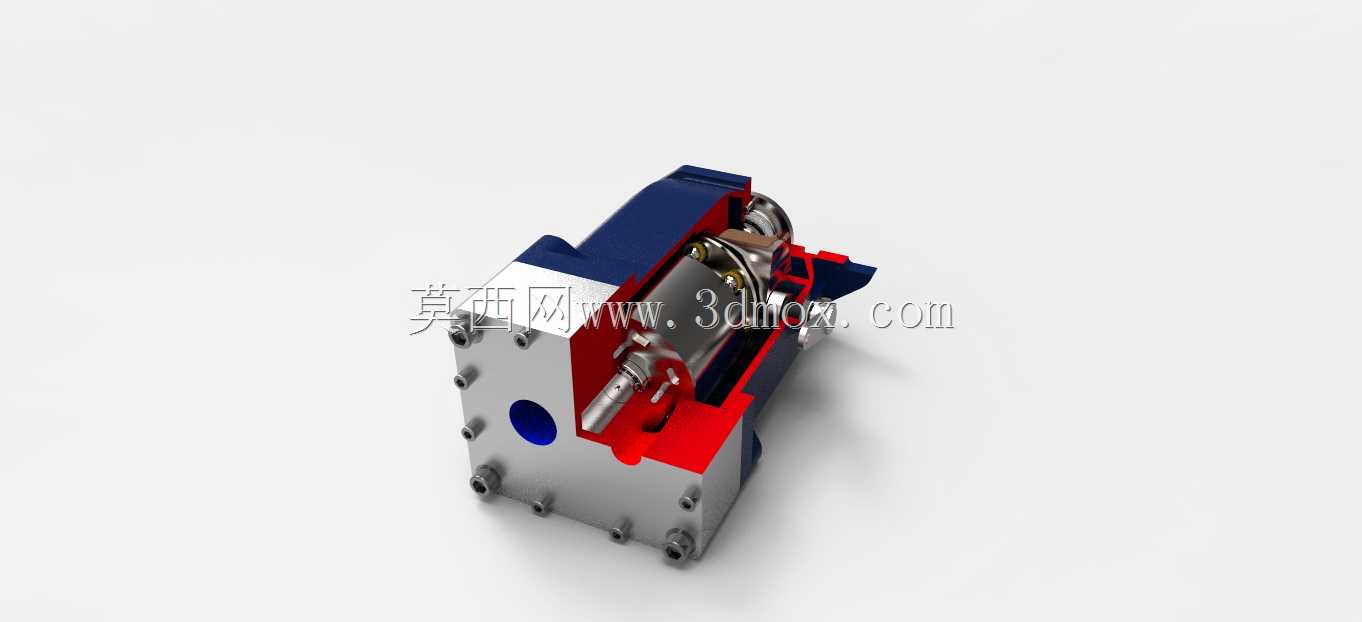

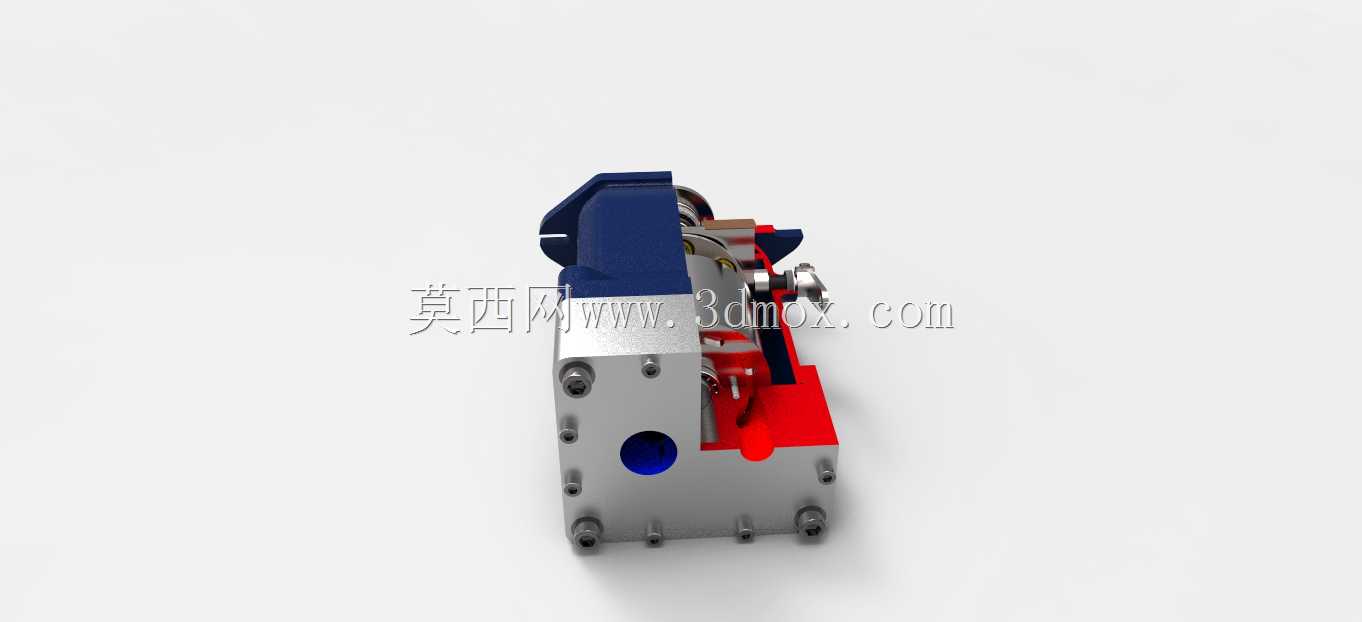

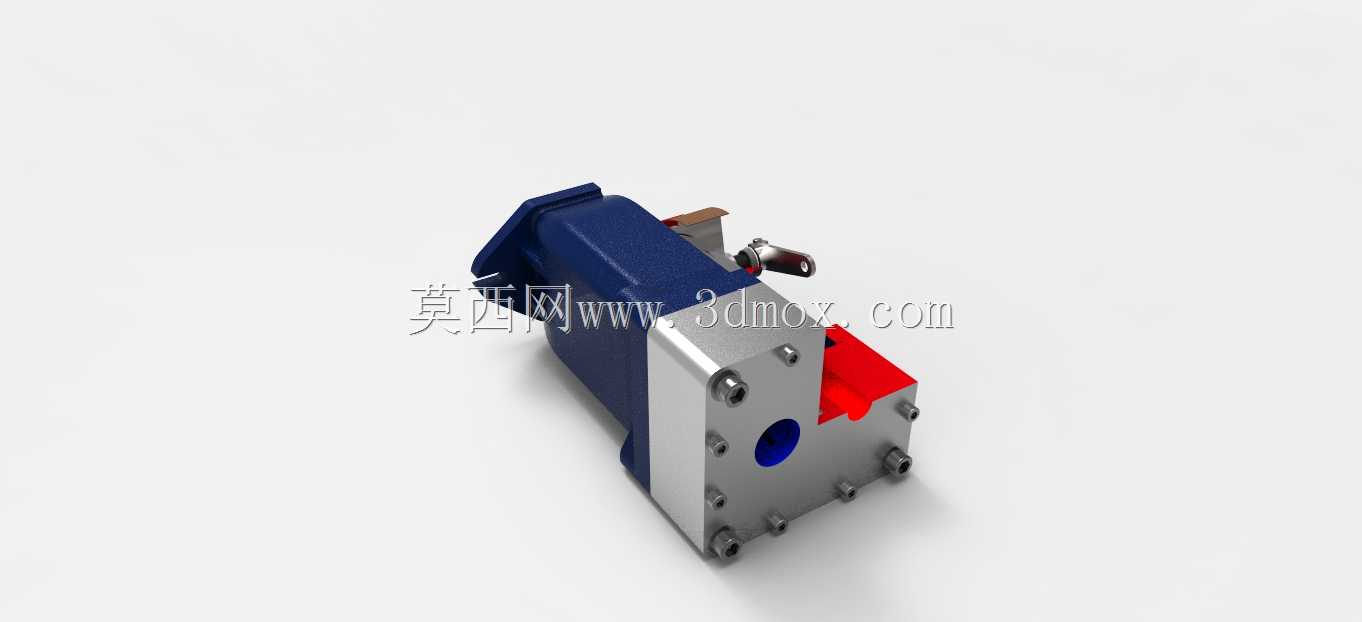

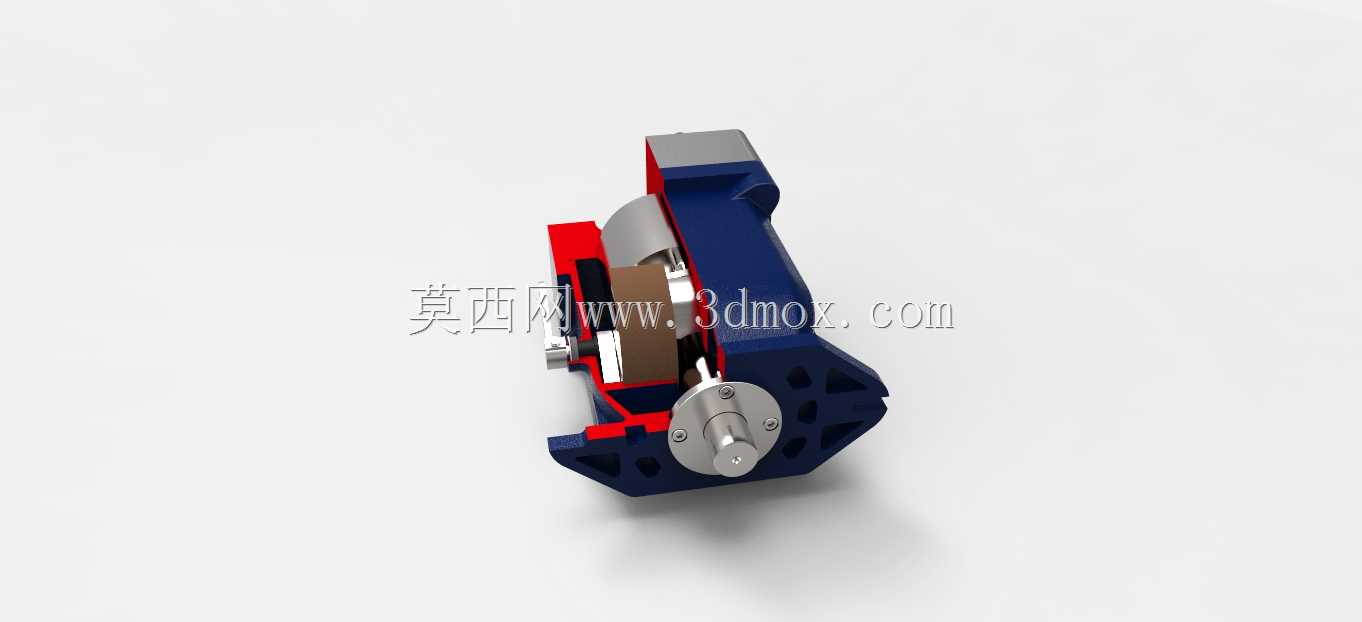

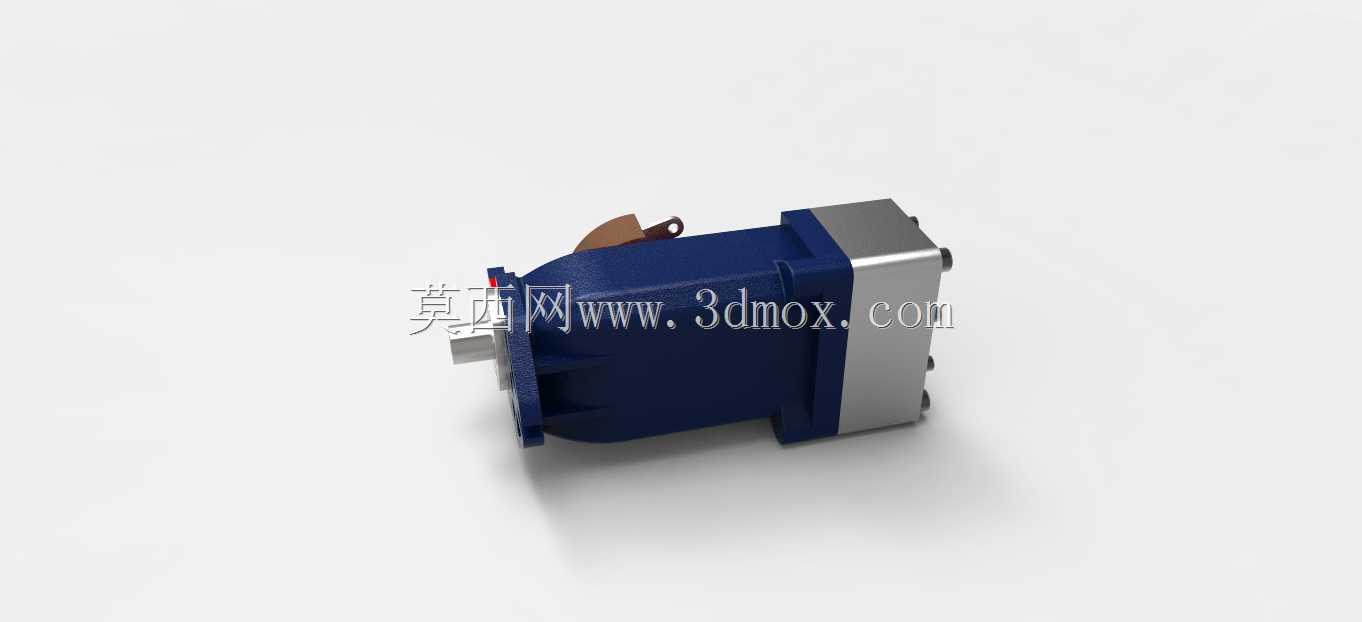

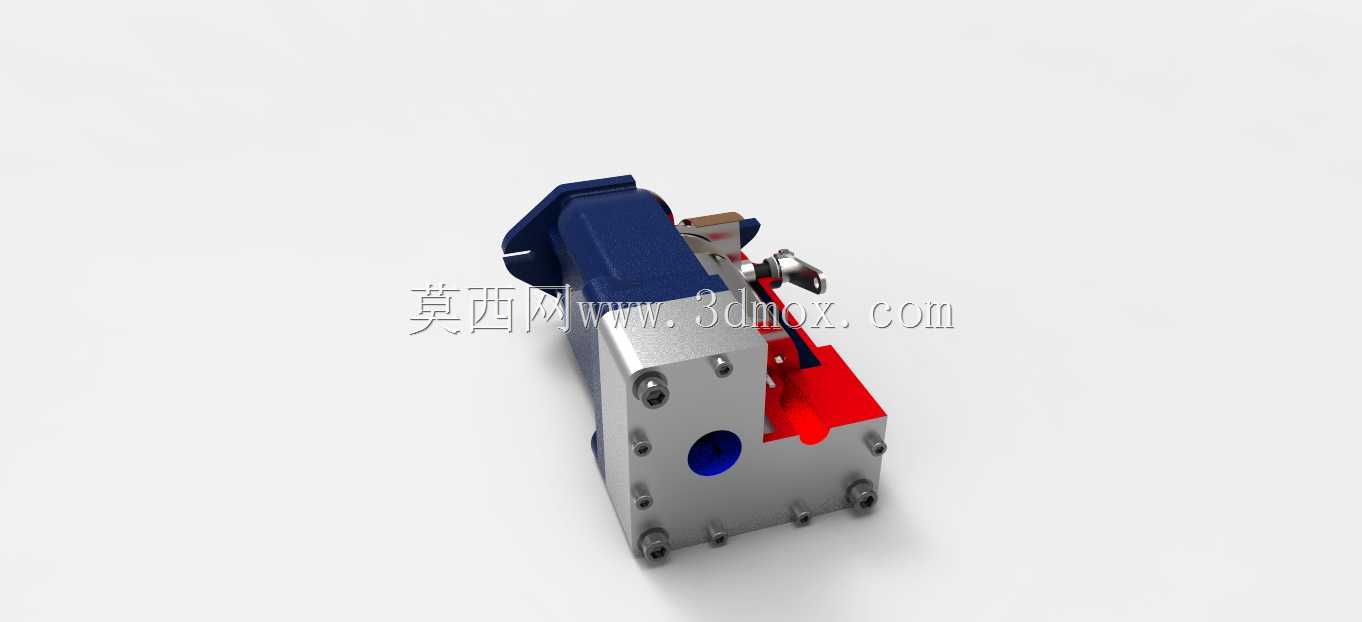

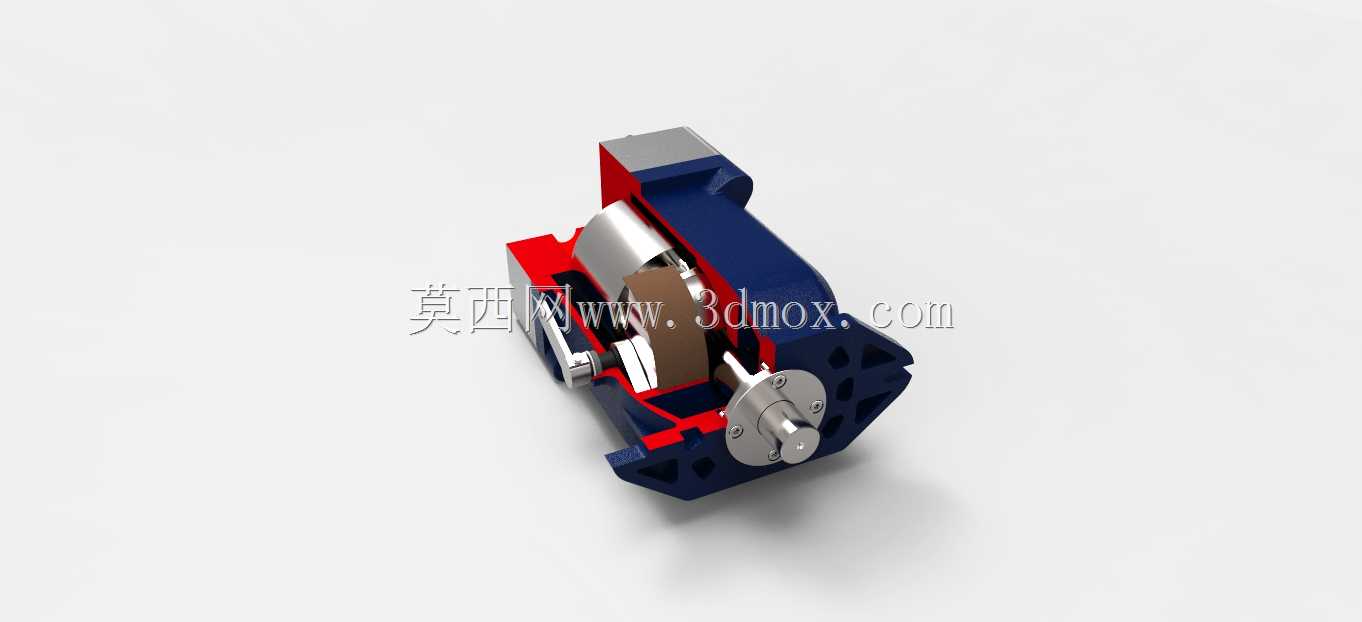

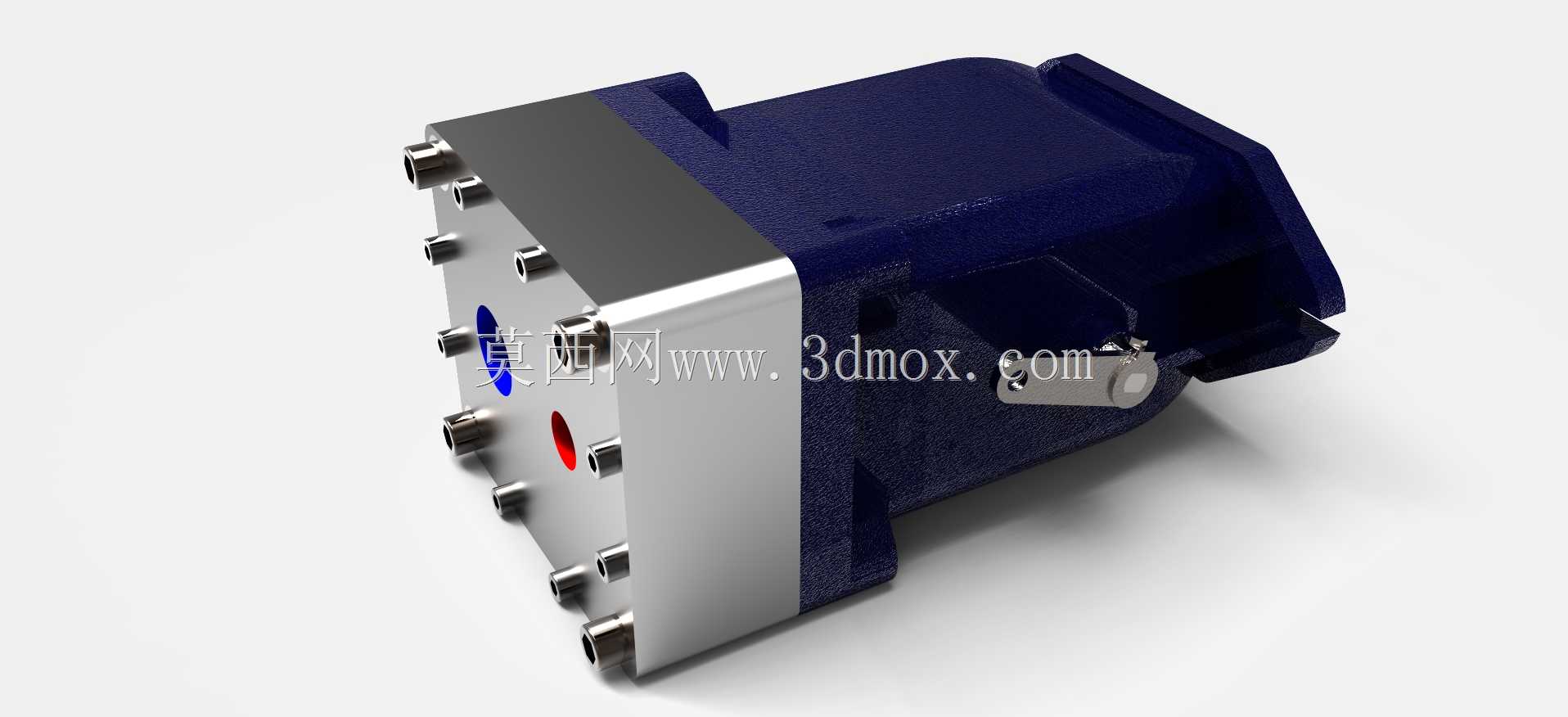

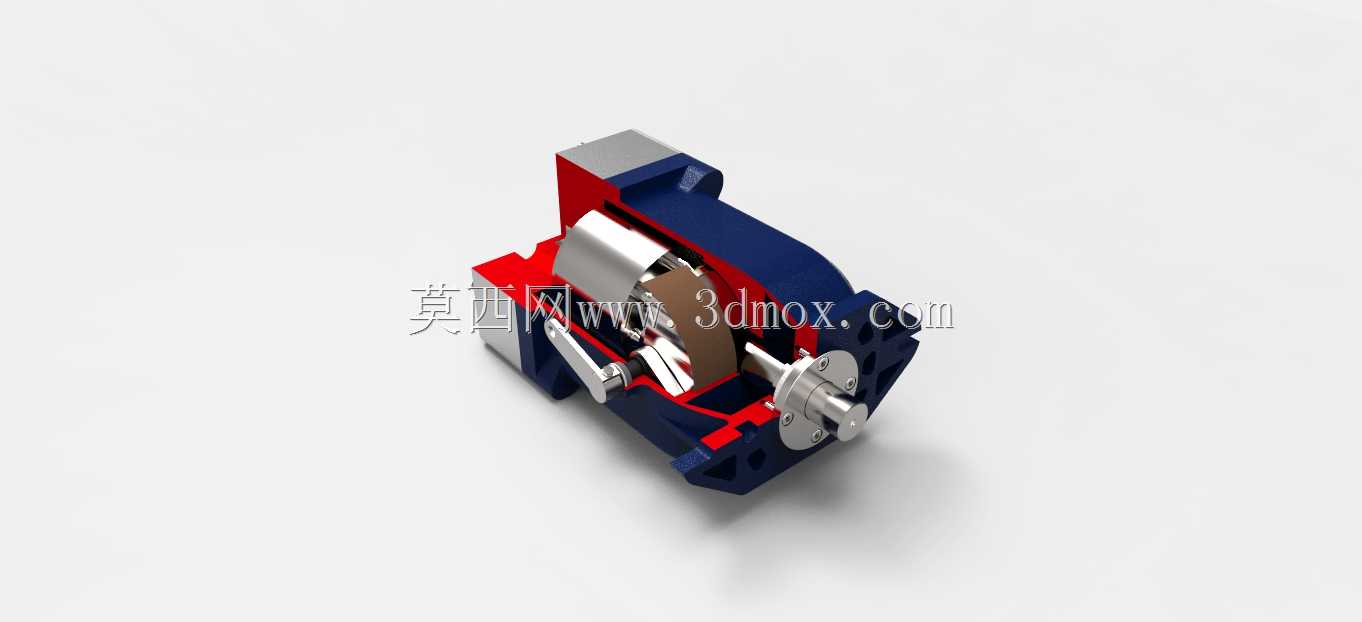

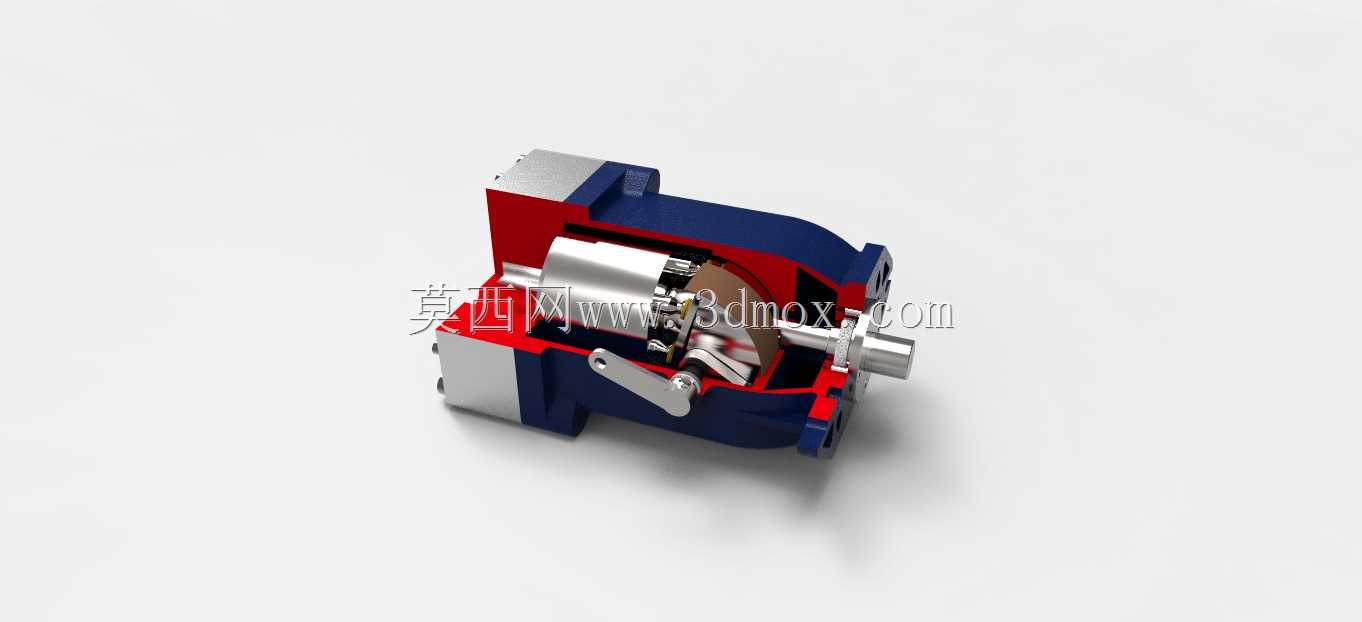

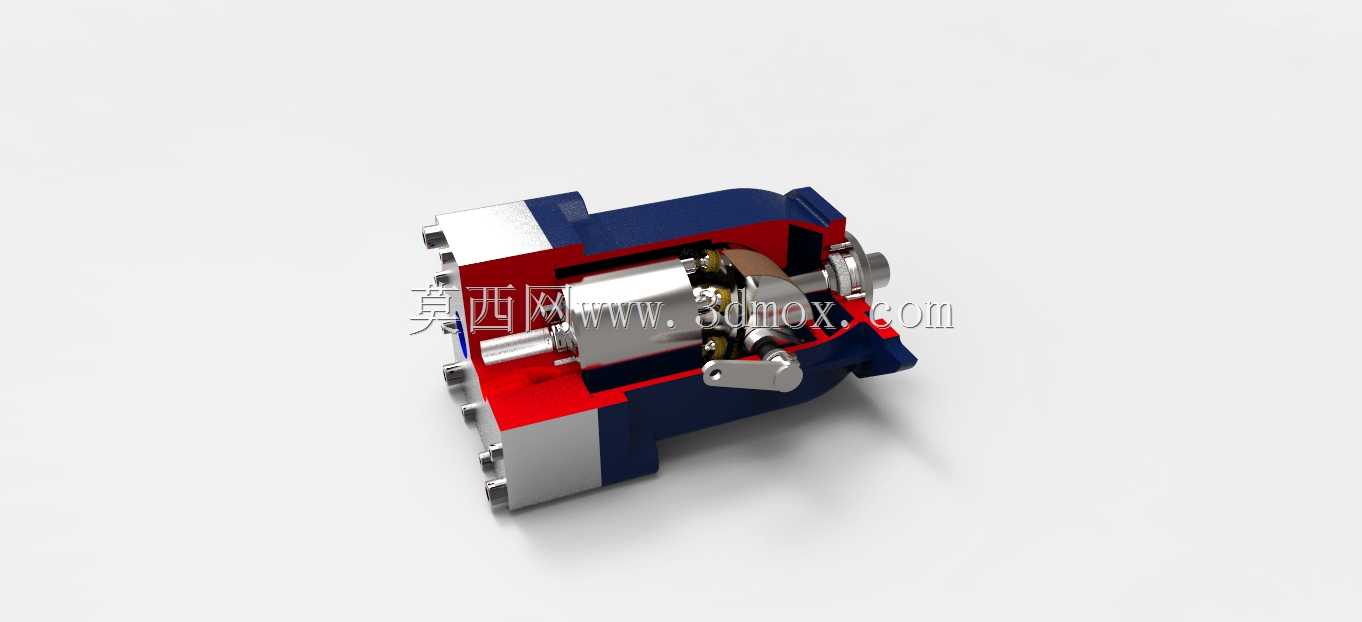

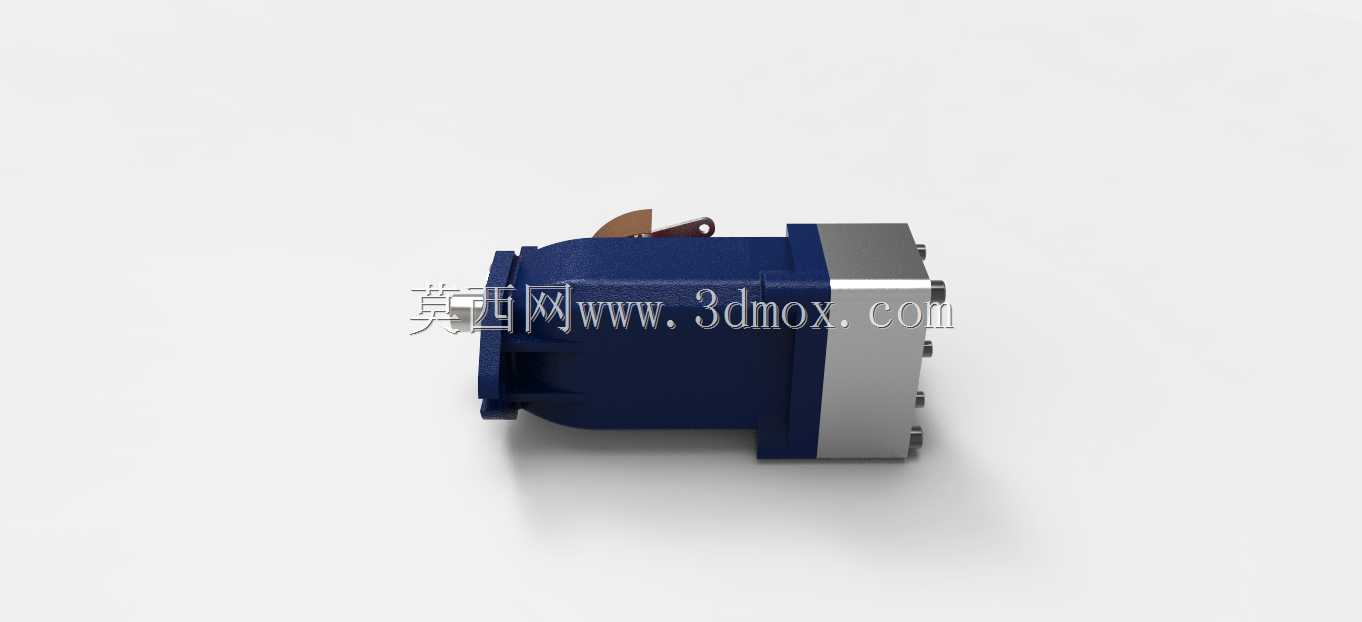

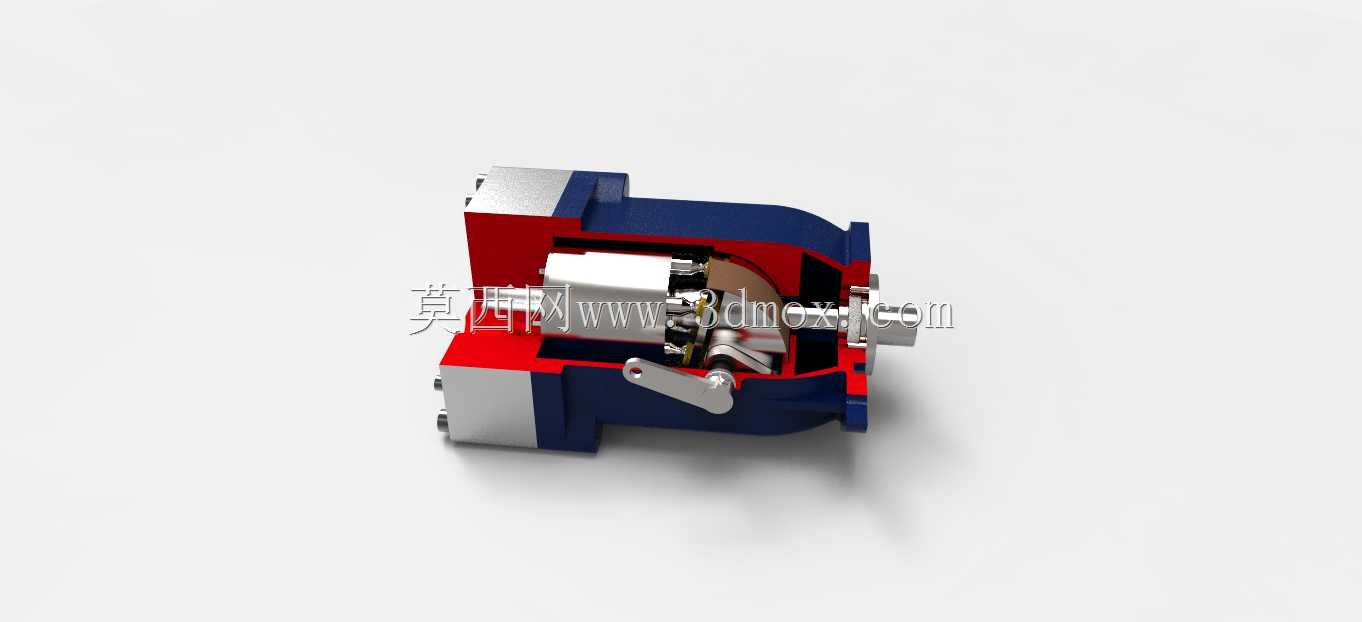

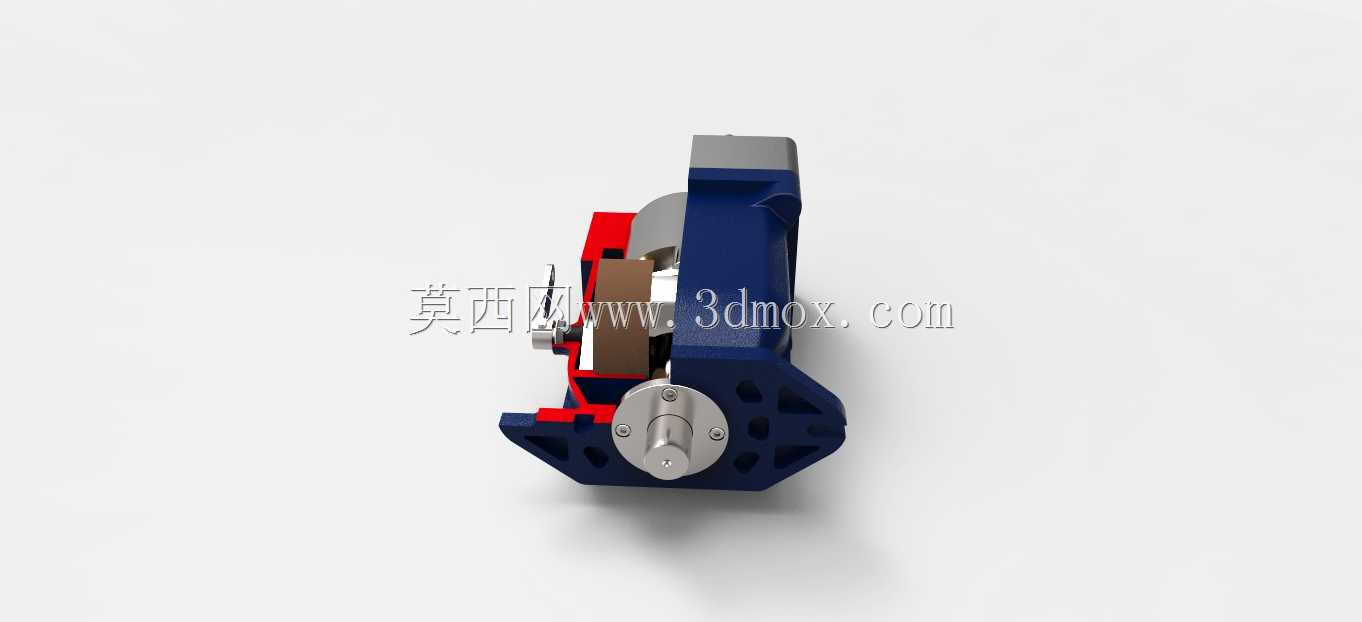

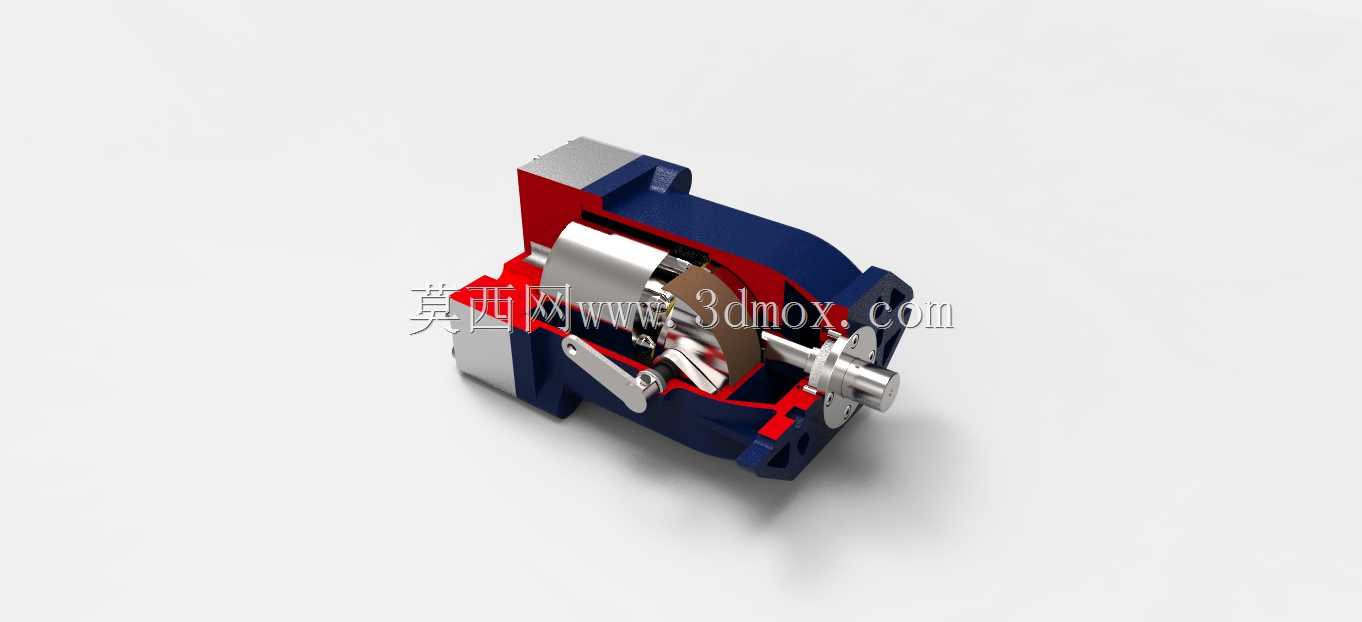

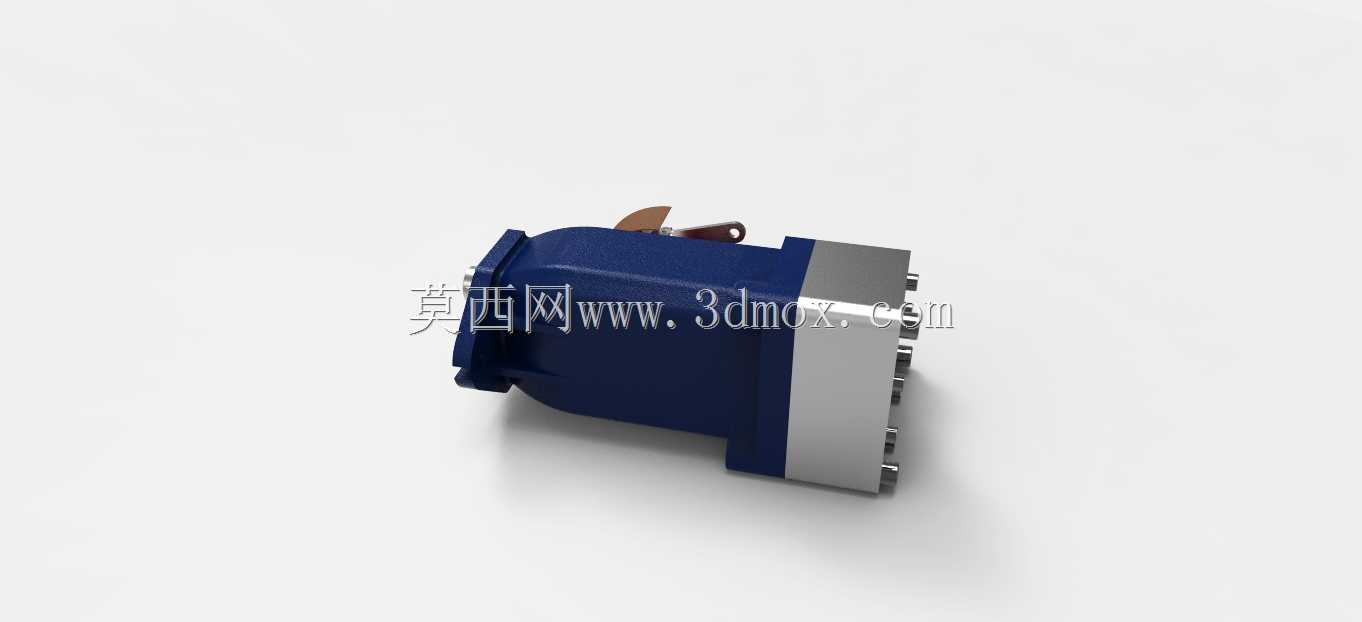

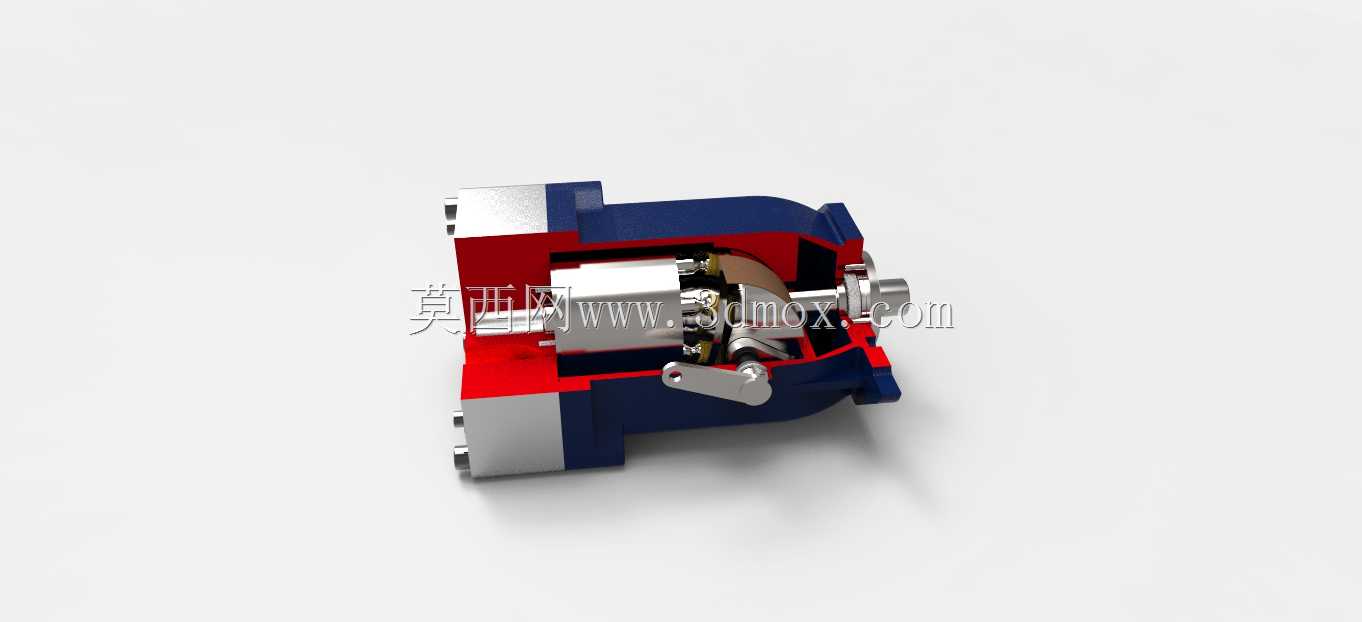

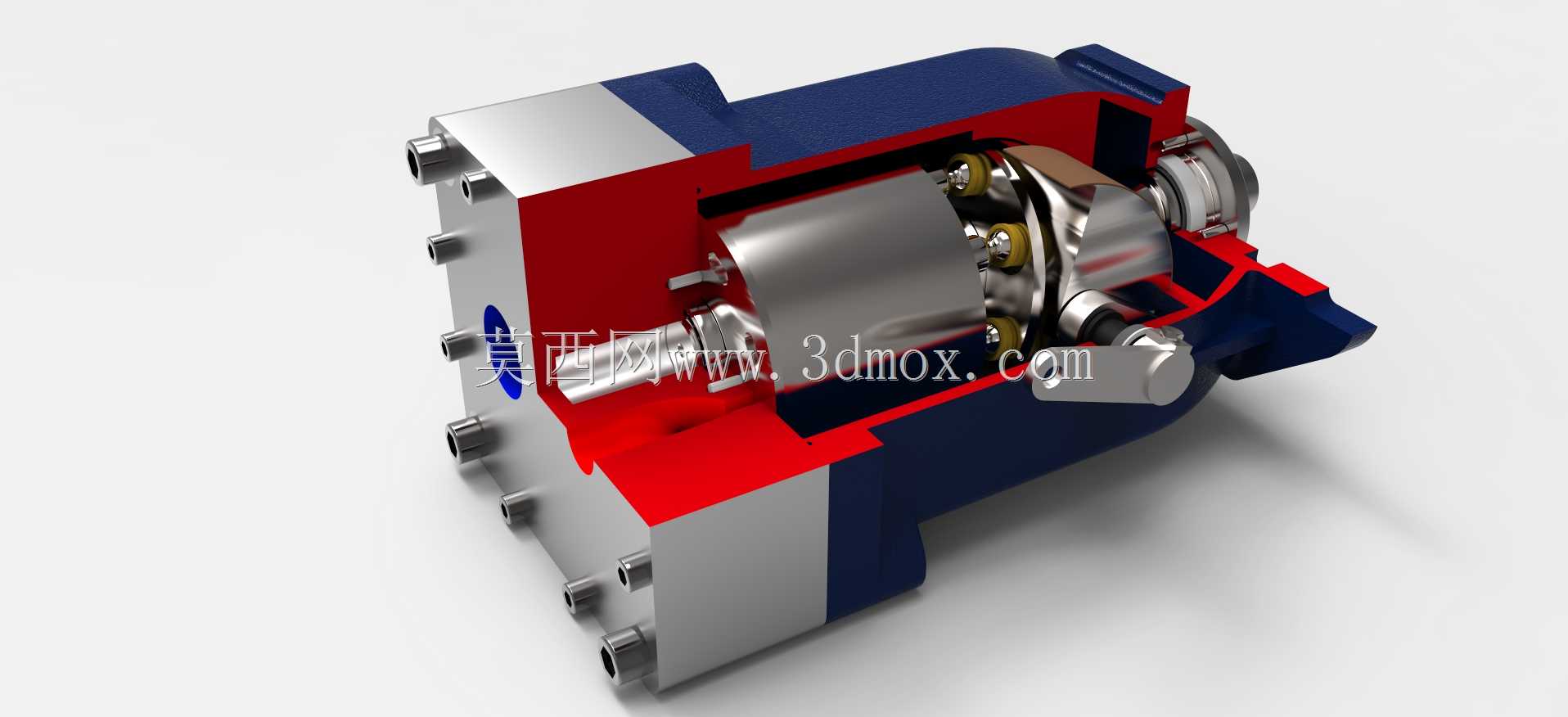

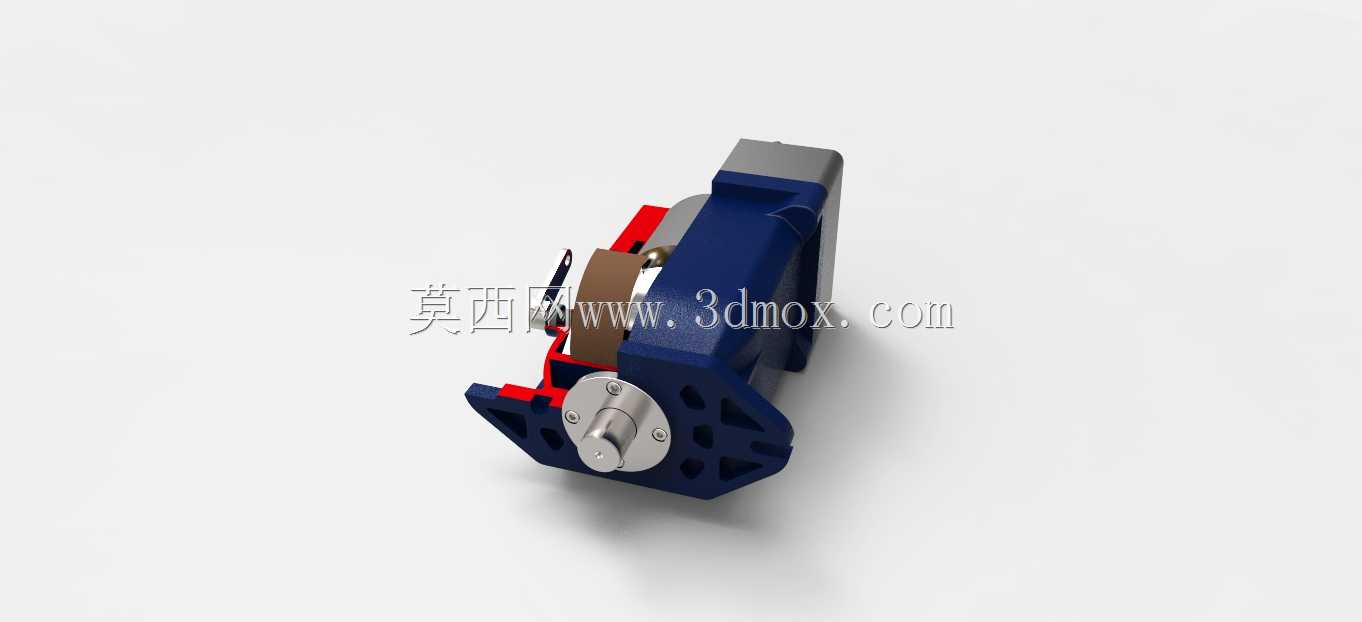

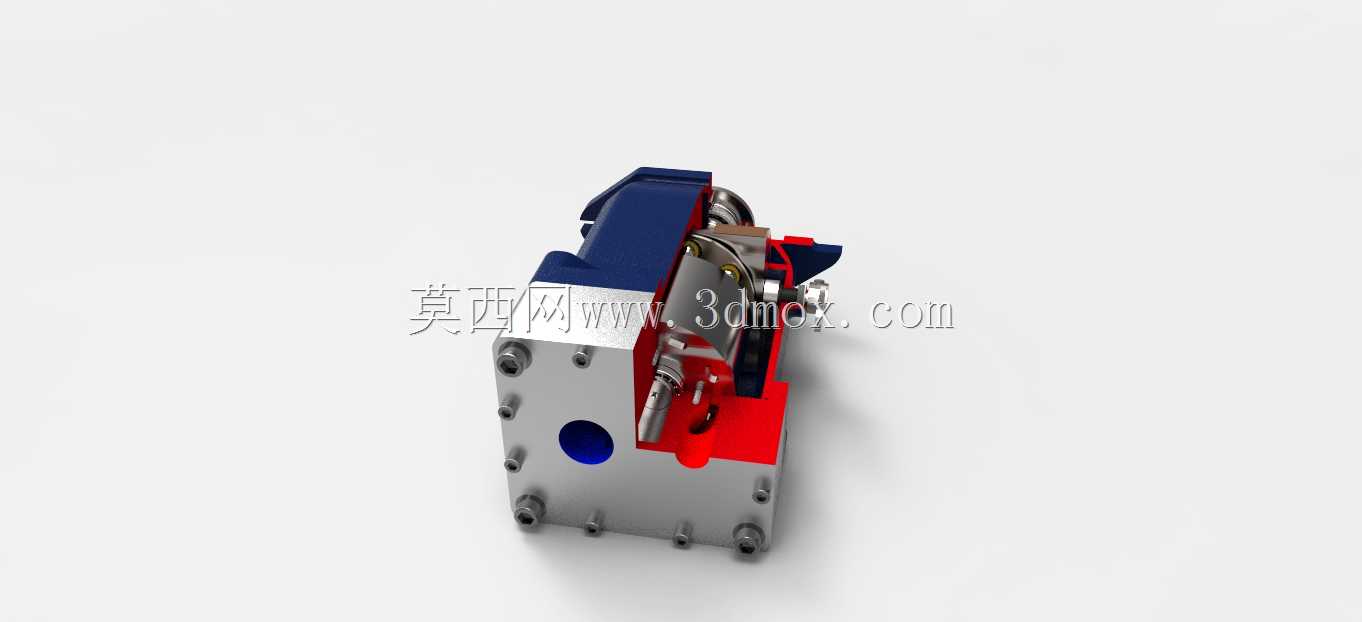

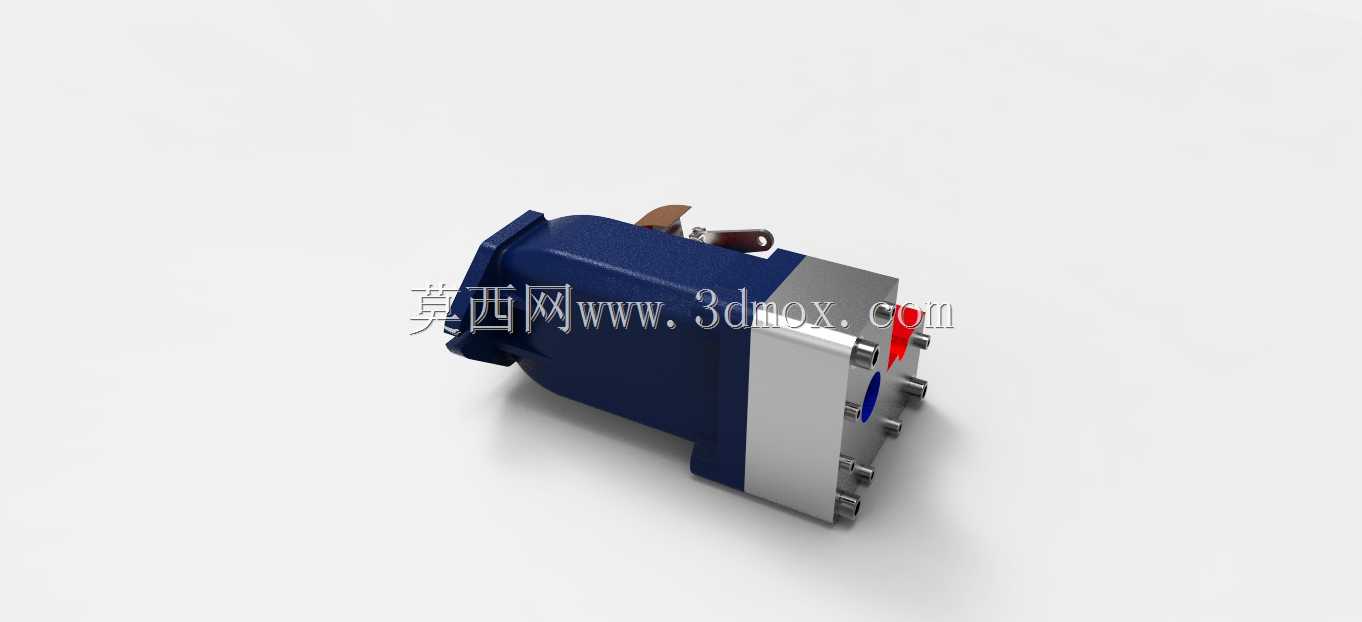

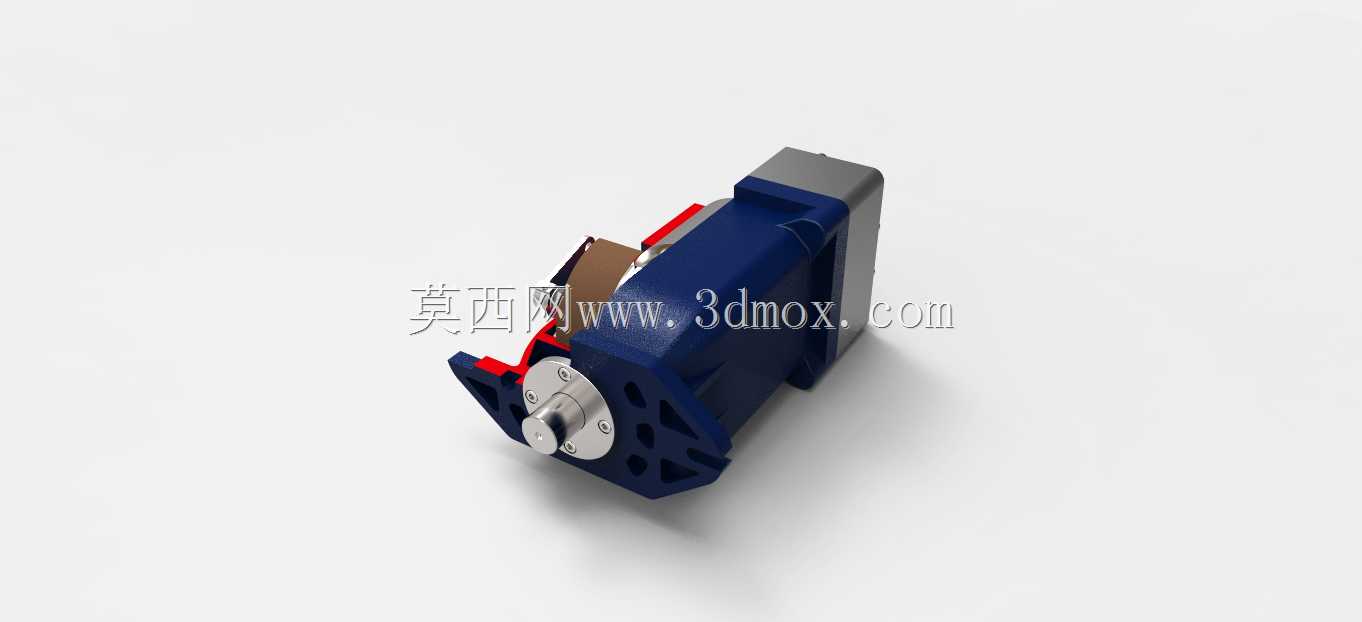

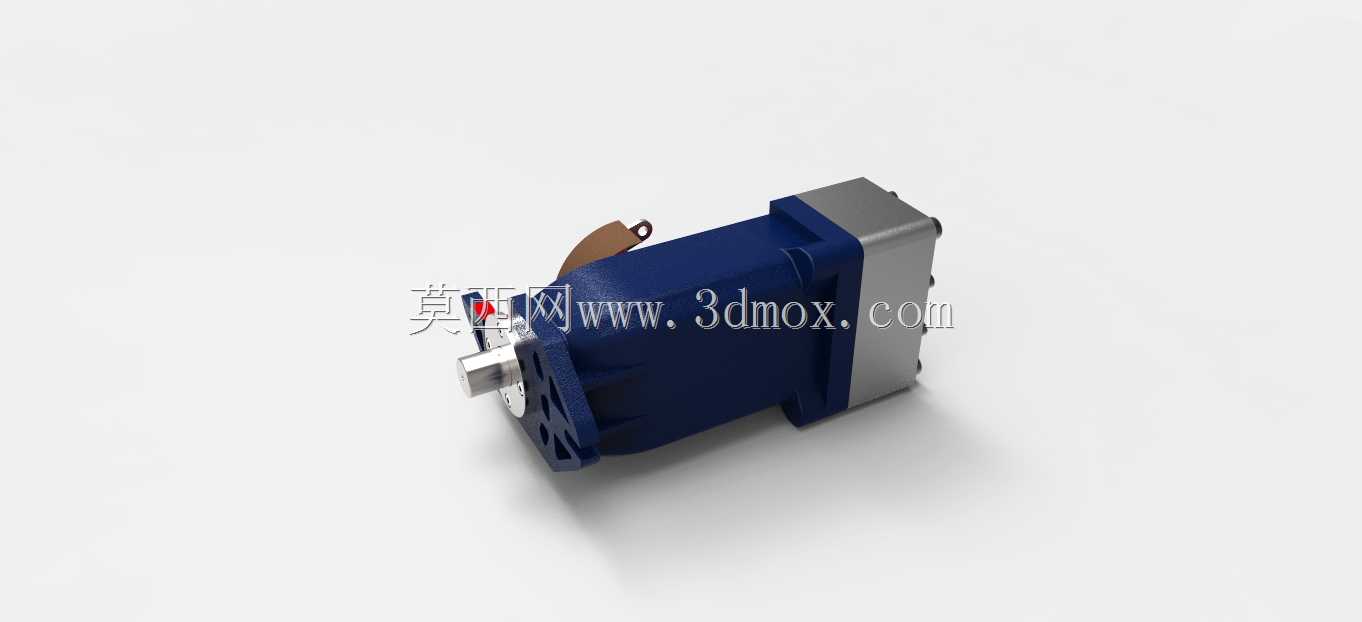

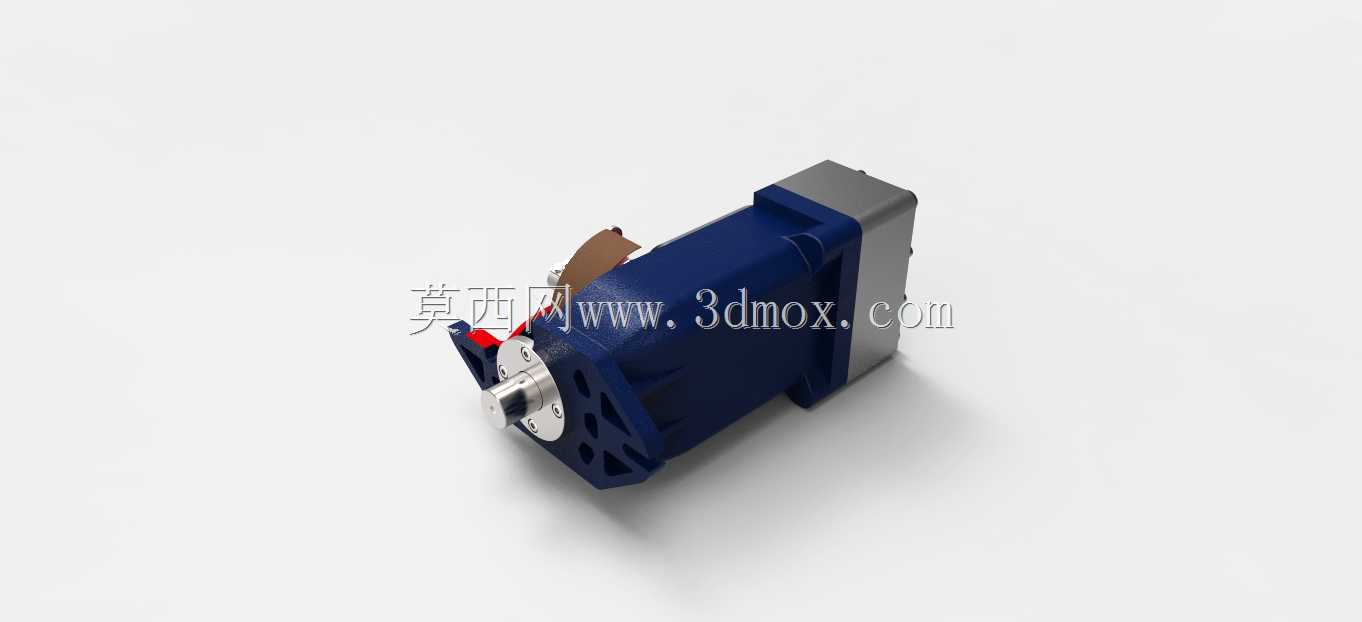

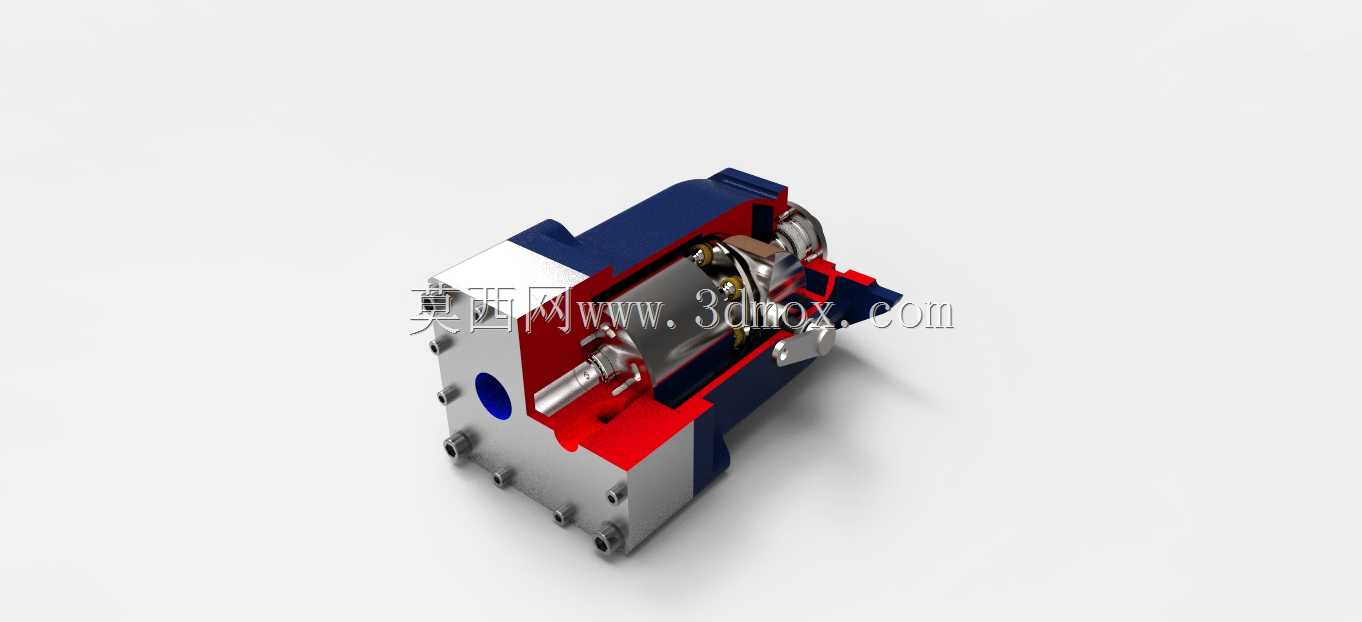

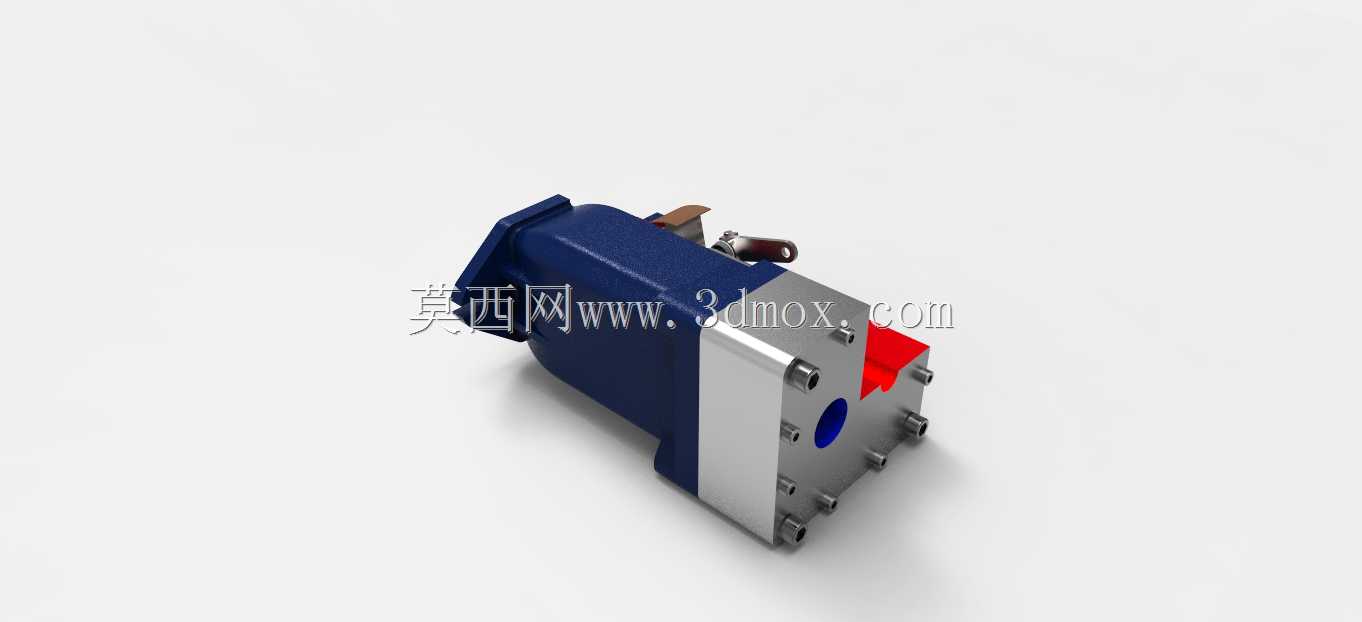

轴向柱塞泵作为液压传动系统中的核心动力元件，广泛应用于工程机械、矿山冶金设备、重型锻压机械、船舶液压系统、高端注塑装备等需要高压、大流量液压动力输出的工业场景中，能够为整套液压回路提供稳定的高压油源，将输入的旋转机械能转化为液压油的压力能，驱动后续液压执行元件完成直线往复、旋转等预设动作，是高压液压系统中不可替代的核心部件。这款剖视展示的轴向柱塞泵，在设计上采用斜盘式轴向排布柱塞的核心结构，缸体内部沿圆周方向均匀布置多组柱塞组件，柱塞端部通过滑靴结构与斜盘端面形成可靠的滑动配合，当主轴带动缸体同步旋转时，柱塞会在斜盘倾角的约束下，在缸体柱塞孔内完成周期性的往复伸缩运动，配合配流盘的高低压配流窗口，依次完成密闭容腔的吸油、压油过程，实现连续的高压油液输出。设计过程中重点优化了柱塞与缸孔的配合间隙，既保证运动副之间的密封性能，减少高压油液的内泄漏，提升泵的容积效率，又预留了合理的润滑间隙，避免高速运动过程中出现卡滞、过度磨损的问题，同时对滑靴与斜盘的接触端面做了静压支撑结构设计，通过引入压力油形成油膜，大幅降低接触面的摩擦损耗，延长元件在高压高速工况下的使用寿命。从安装边界来看，这款轴向柱塞泵采用方形法兰端作为安装基准面，法兰端面上均匀布置多组连接螺栓孔，能够与标准的泵架、电机输出端实现精准对接，输入轴采用标准渐开线花键结构，可与联轴器、驱动电机输出轴形成可靠的扭矩传递连接，进出油口采用标准化的通径设计，能够适配行业通用的液压管路接头，无需额外定制转接件即可完成管路装配。整体外形采用紧凑的块式结构设计，在保证内部核心部件排布空间、满足强度刚度要求的前提下，尽可能压缩了整体的外形尺寸，能够适配安装空间较为紧凑的液压站布局，同时壳体采用高强度的承压结构设计，能够承受持续的高压油液冲击，避免长期高压工况下出现壳体变形、渗漏等问题。剖视结构的设计呈现，能够清晰展示内部柱塞、缸体、斜盘、配流盘、主轴等核心部件的装配关系，便于理解泵的工作原理，也可为液压系统选型、泵类元件的结构优化、液压传动相关的教学演示提供直观的参考依据。
