涡轮结构抽水机泵组件三维设计

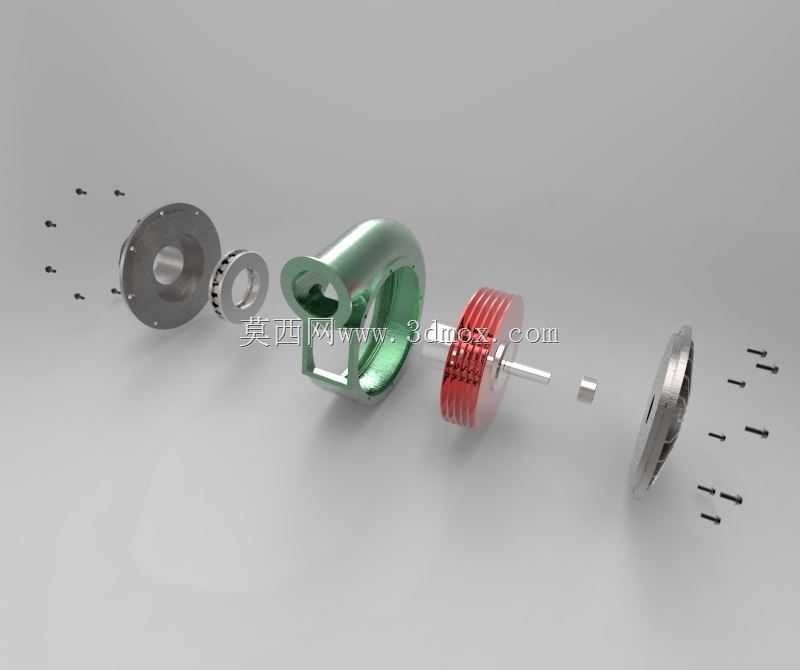

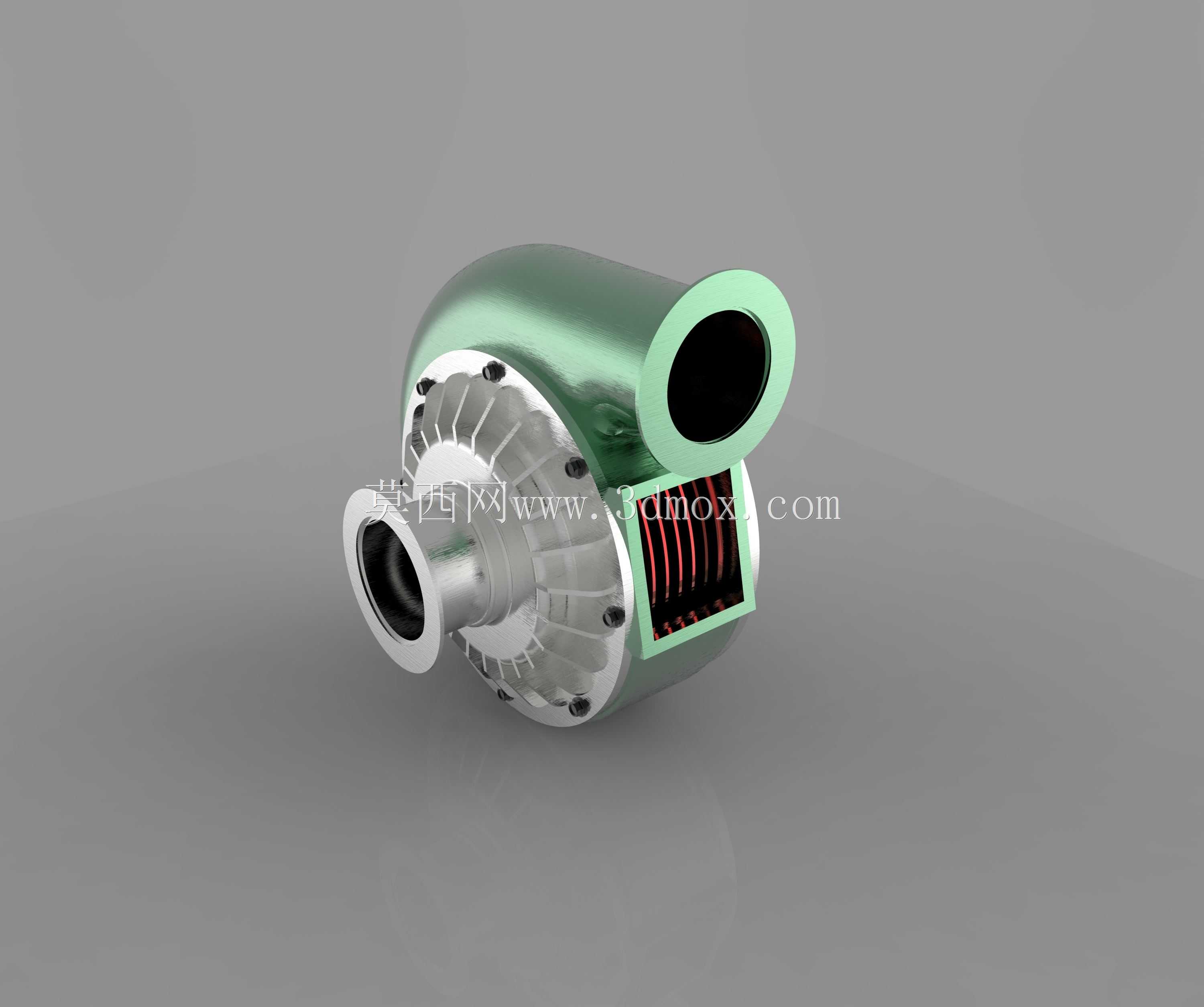

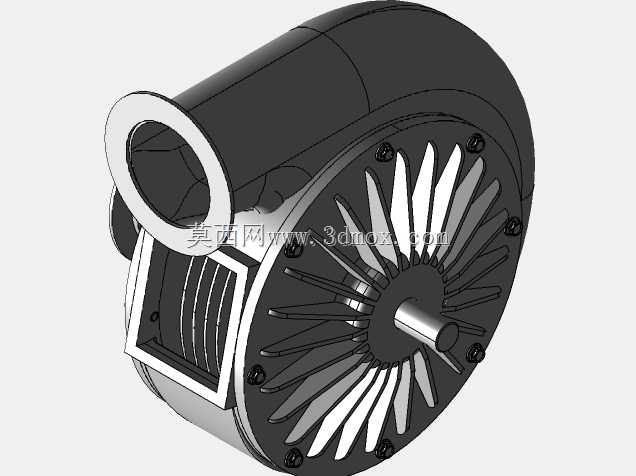

这款涡轮结构抽水机泵组件，主要面向民用供水、小型农田灌溉、工业循环水输送、楼宇给排水等多类流体输送场景，可适配清水或低杂质含量的流体介质输送需求，是流体输送系统中的核心动力转换部件。从实际用途来看，该组件通过叶轮高速旋转产生的离心效应，将输入端的流体动能转化为压力势能，实现流体从低位到高位、从低压端到高压端的稳定输送，可匹配不同功率的动力输入单元，满足不同扬程、流量工况下的使用需求。在功能特性上，该泵组件采用分体式模块化结构设计，各零部件之间通过紧固件实现精准定位连接，泵壳采用流畅的涡壳流道设计，能够最大程度降低流体在泵腔内部的沿程阻力与湍流损耗，提升流体输送效率；叶轮采用多叶片径向排布结构，经过动平衡适配优化，高速运转时振动幅度小，运行稳定性强，可有效降低长期运转的部件磨损速率；两端的密封端盖配套轴承定位结构，既可以对转轴实现稳定的径向支撑，也能阻隔泵腔内部流体向外渗漏，同时避免外部粉尘杂质进入泵腔干扰叶轮运转。从设计思路层面，整套组件遵循易装配、易维护的设计原则，各连接部位的定位基准统一，装配时无需额外定制工装即可完成部件对位，后期维护更换易损件时，仅需拆解对应端盖即可完成操作，无需整体拆卸泵体管路，大幅降低运维的时间与人力成本；流道设计经过流体动力学优化，在保证结构强度的前提下，尽可能压缩泵体的整体体积，减少不必要的结构冗余。在外形尺寸与安装边界上，该泵组件整体采用同轴式布局，动力输入轴与叶轮轴保持同轴线设计，安装时可直接对接标准规格的动力输出端，进出液口采用通用法兰连接尺寸，能够适配常规口径的输水管道，安装时仅需预留对应轴向长度的操作空间，以及端盖拆解所需的侧向操作余量，无需额外拓展过大的安装场地，可适配狭小空间内的泵组安装需求，不管是固定站点的泵组布设，还是移动抽水场景的临时安装，都能获得良好的适配效果。
