车用冷却系统铝合金水泵壳体结构设计

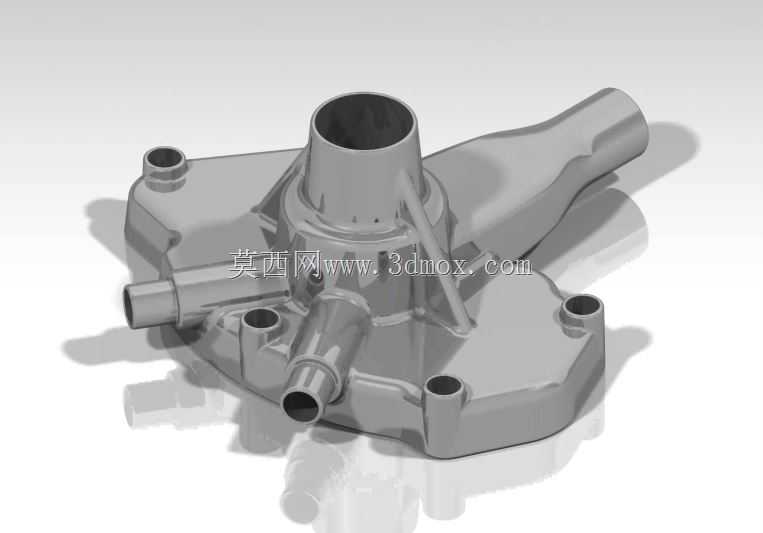

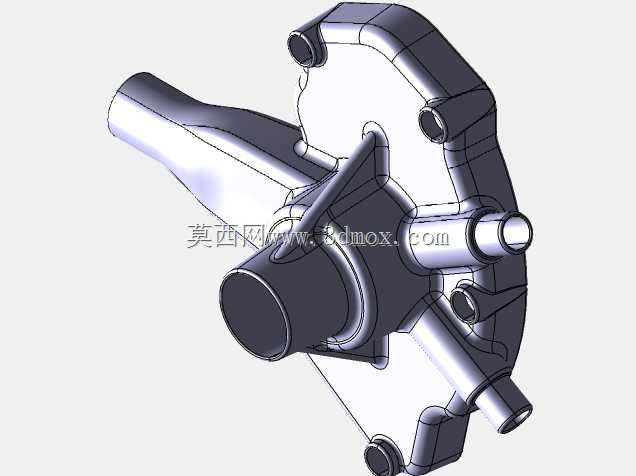

该泵壳是车用内燃机冷却循环水泵的核心承载壳体构件，主要适配小排量乘用车的水冷散热系统，安装于发动机缸体侧端的冷却回路接口位置，承担着容纳水泵叶轮、构建密封流体腔道、对接冷却系统管路、固定水泵驱动组件的核心作用，是保障冷却介质在发动机缸体水套、散热器、暖风水箱之间稳定循环的基础结构件。在实际整车运行场景中，该壳体需要长期接触乙二醇基冷却液，承受-40℃到120℃的交变温度冲击，同时承受水泵运转带来的持续振动与管路内的循环压力，因此结构设计上充分考虑了耐压、抗振、防渗漏的性能需求。从功能特性来看，该壳体采用一体化压铸成型的铝合金材质，整体为异形多接口结构：中心位置的大直径凸台是叶轮安装腔，用于容纳离心式水泵叶轮，上端垂直布置的大口径管口为冷却液出水口，对接发动机缸体的进水通道，负责将加压后的冷却液泵入缸体水套；侧向延伸的斜向管口为冷却液进水口，对接散热器下水管路，引入经过散热降温的冷却液；壳体周向均匀分布的多个带孔凸台为安装固定位，通过螺栓将水泵整体紧固在发动机缸体的安装面上，凸台端面设计有密封槽结构，用于安装橡胶密封圈实现静密封，避免冷却液渗漏；壳体上分布的多个小直径凸台接口，分别用于对接水温传感器、暖风水管、排气螺塞等附属组件，满足冷却系统的多功能拓展需求。在设计思路上，该结构充分兼顾了流体效率与结构强度：腔体内部流道采用顺滑过渡的曲面设计，避免直角结构造成的流体阻力损失，提升水泵的水力效率；壳体壁厚采用均匀化设计，壁厚差控制在2mm以内，避免压铸成型过程中出现缩孔、冷隔等铸造缺陷，同时在腔体与接口的衔接位置设置加强筋结构，提升整体抗变形能力，抵消管路连接带来的外力载荷与运转振动带来的应力集中。从安装边界来看，该泵壳的整体外轮廓适配主流1.5L-2.0L排量乘用车发动机的安装空间，周向安装孔的孔位公差控制在±0.1mm范围内，能够保证与发动机缸体安装面的精准贴合，各管路接口的管径与伸出长度符合整车冷却管路的装配公差要求，不会与周边的发电机、空调压缩机等附件产生装配干涉，同时壳体的进出水方向设计适配发动机前置前驱车型的横置动力总成布局，能够直接替换同规格车型的原厂水泵壳体配件，满足售后维修与零部件替换的使用需求。
