电机驱动卧式齿轮离心泵结构设计

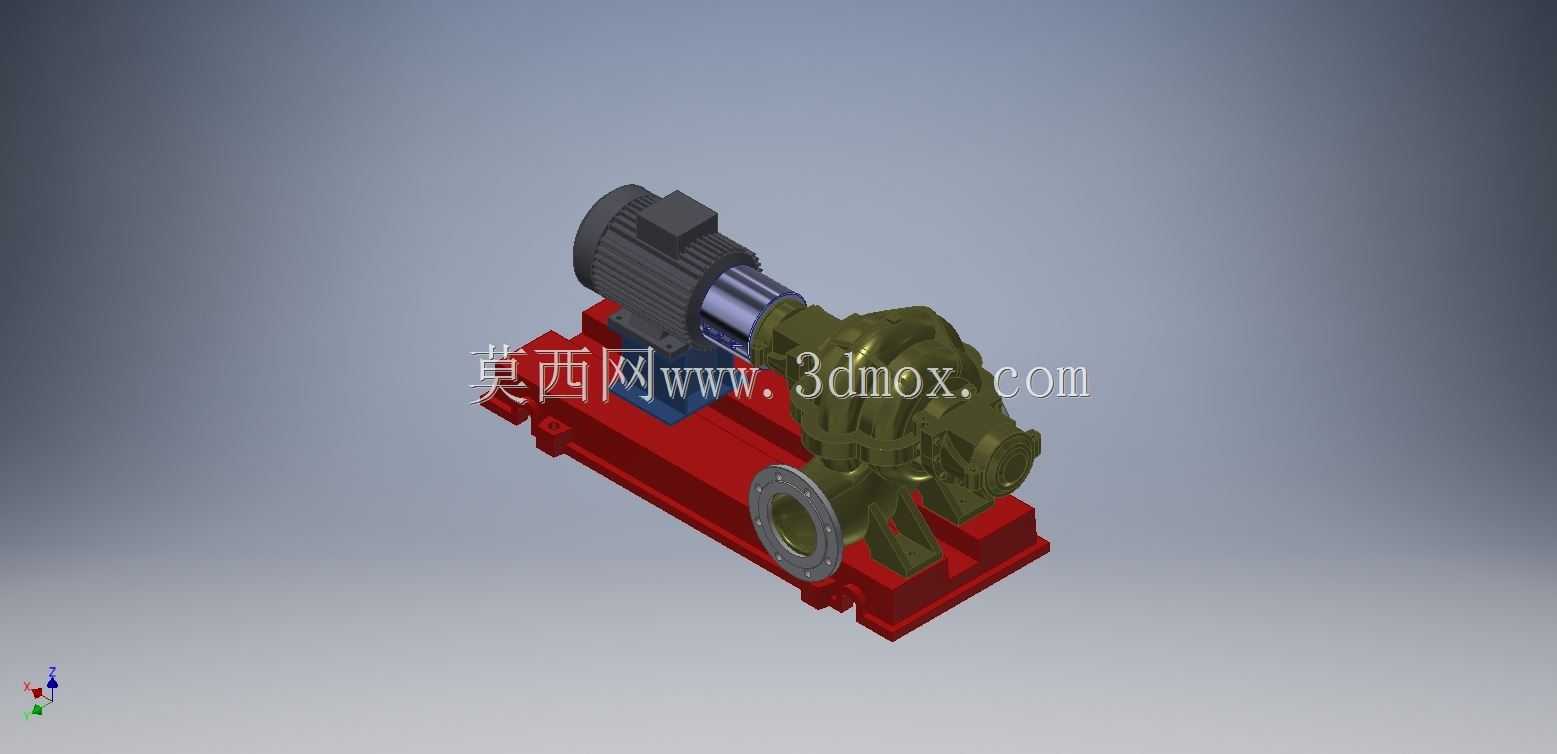

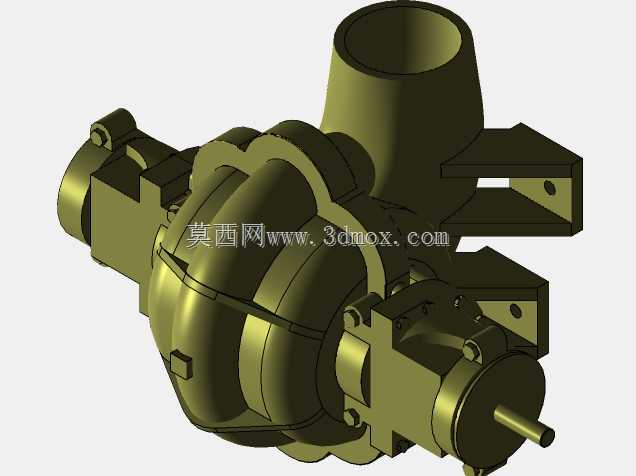

该泵组主要面向工业流体输送场景设计，可广泛应用于生产循环供水、工艺介质增压、冷却系统循环、给排水管网增压等工况，适配清水、低粘度工业流体等介质的输送需求，在工厂生产配套、市政供水配套、暖通循环系统中都能发挥稳定的介质输送作用。整套设备采用电机与齿轮泵头直连集成的卧式布局，驱动端选用标准卧式异步电机作为动力源，通过联轴器将动力平稳传递至齿轮传动端，齿轮结构采用渐开线齿形设计，啮合间隙控制在合理区间，既保证传动过程的扭矩传递效率，又能降低运行过程中的振动与噪音，泵头过流部分采用流畅的流道设计，减少介质在泵腔内部的流动阻力，提升输送效率。安装底座采用一体式铸铁结构设计，底座上预留了电机与泵头的精准定位安装面，同时加工有对应规格的地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础或钢制安装平台上，底座的刚性经过结构强化，能够抵消设备运行过程中产生的径向与轴向振动，避免长期运行出现连接松动、轴系偏移的问题。设计过程中优先考虑了设备的安装适配性与维护便捷性，泵组的整体横向尺寸控制在常规工业泵房的预留安装空间范围内，进出口法兰采用标准公称通径设计，可直接与同规格的工业管道对接，无需额外制作过渡转接件；泵头端盖采用螺栓快拆结构，日常维护时无需拆卸整体管路与电机，即可打开泵腔检查齿轮磨损情况、更换密封件，大幅降低后期运维的时间成本。轴系部分采用双轴承支撑结构，能够承受泵运行过程中产生的径向载荷与少量轴向载荷，密封部位选用成熟的机械密封结构，相比传统填料密封泄漏量更低，使用寿命更长，适配长时间连续运行的工况需求。整套泵组的重心经过布局优化，整体重心落在底座中心区域，安装后稳定性更强，运行过程中不会出现偏载晃动的问题，进出口位置设置在泵头侧方，与常规管路走向适配，减少现场安装的管路弯折成本，同时在泵体与电机的连接部位设置了观察窗口，可随时检查联轴器的运行状态，及时发现对中偏差问题提前调整，避免故障扩大。
