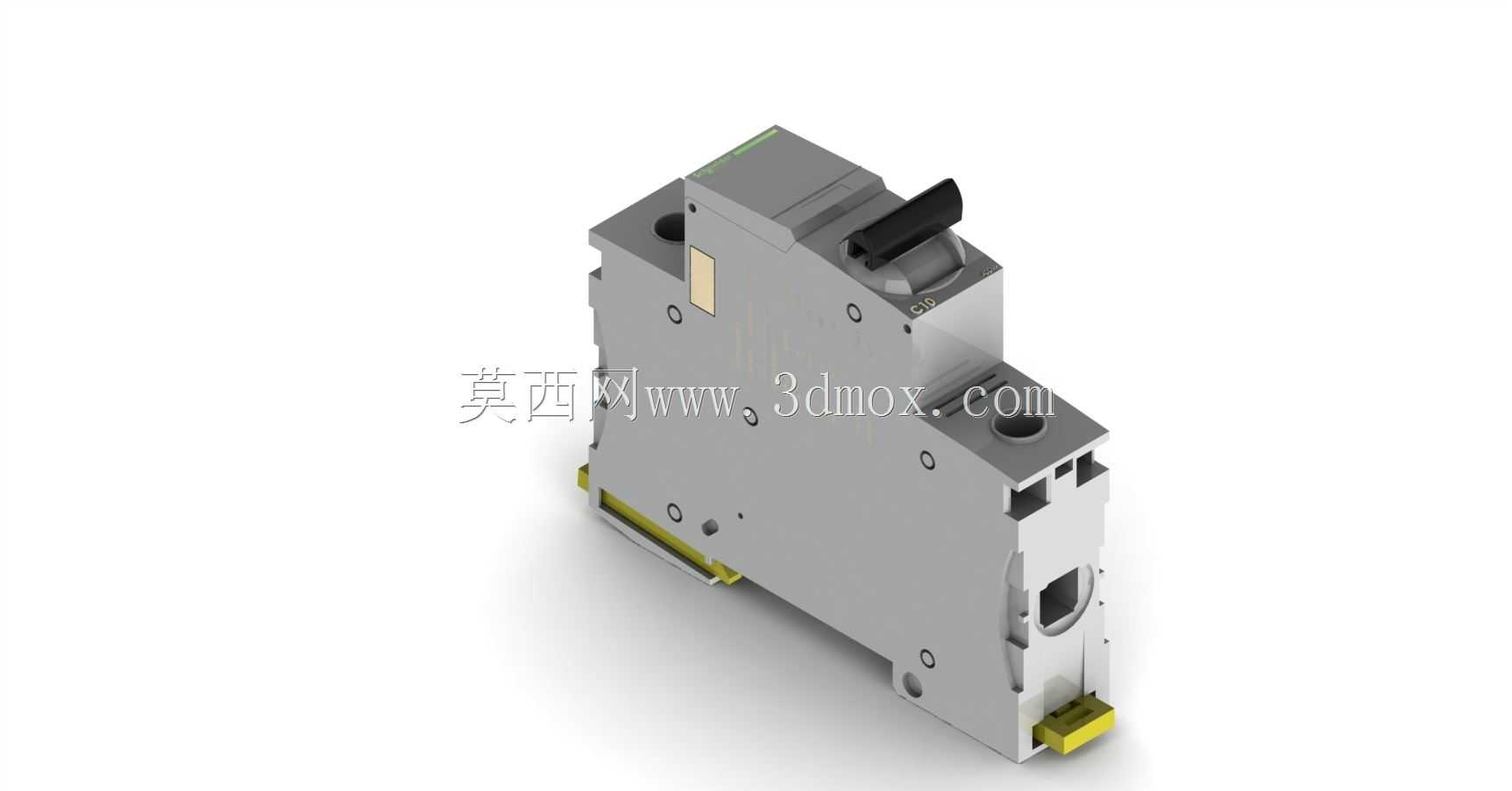

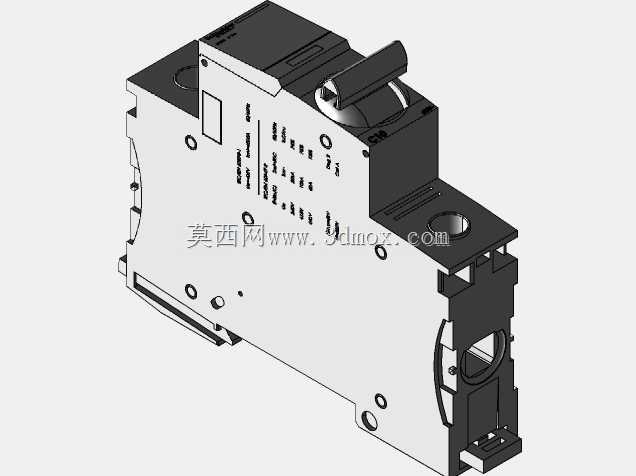

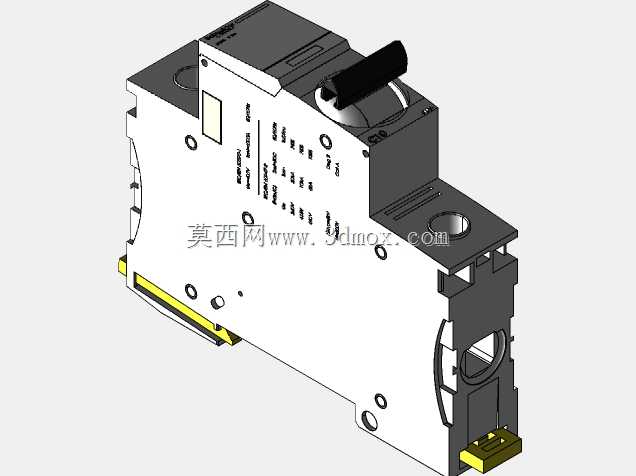

施耐德Acti9系列iK60N微型断路器结构

这款微型断路器是低压配电系统末端的核心保护元件，广泛应用于民用住宅配电箱、商业楼宇配电回路、工业机柜二次供电回路、小型设备动力配电支路等场景，承担线路过载保护、短路瞬时保护以及线路正常分合操作的核心功能，是低压供配电网络中保障用电安全、避免线路过热起火、短路冲击损坏后端设备的关键防护器件。

从功能特性来看，该款断路器采用热磁式脱扣原理，当回路出现长时间过载电流时，内部双金属片受热弯曲推动脱扣机构动作，延时切断回路，避免线缆长期过载发热绝缘老化；当回路出现短路大电流时，内部电磁脱扣器瞬时吸合触发机构脱扣，在数毫秒内切断故障电流，将故障影响范围控制在最小。产品操作手柄带有清晰的分合位置标识，合闸时手柄向上处于闭合位，分闸及故障脱扣时手柄向下，运维人员可直观判断回路通断状态，故障脱扣后手柄处于中间位置，需先向下扳动再向上合闸完成复位，避免误操作。

在设计思路上，这款单极断路器采用模数化宽度设计，整体外壳采用高阻燃耐冲击的工程塑料材质，满足低压电器的绝缘防护与阻燃要求，内部载流部件采用高导电率铜材加工，降低长期通电的温升损耗，灭弧室采用多栅格金属灭弧结构，可快速分割熄灭分断电流时产生的电弧，避免电弧灼烧触头延长产品使用寿命。进出线端采用带压线板的螺钉接线结构，可适配不同线径的铜导线，接线牢固不易松脱，避免接触不良导致的接头发热问题。

从安装边界与尺寸来看，该产品采用标准35mmDIN导轨安装结构，背部自带弹性卡扣，可直接卡装在标准配电导轨上，无需额外固定件，单极宽度为标准18mm模数，可与同系列的漏电附件、辅助触点等模块拼装扩展功能，整体深度适配常规家用及工业配电箱的安装空间，进出线端的接线空间充足，可容纳常规配电导线的弯曲半径，安装后相邻断路器之间无干涉，可紧密并排安装节省配电箱内部空间，操作手柄的突出高度符合安全操作距离要求，分合闸操作时不会触碰相邻回路器件。
