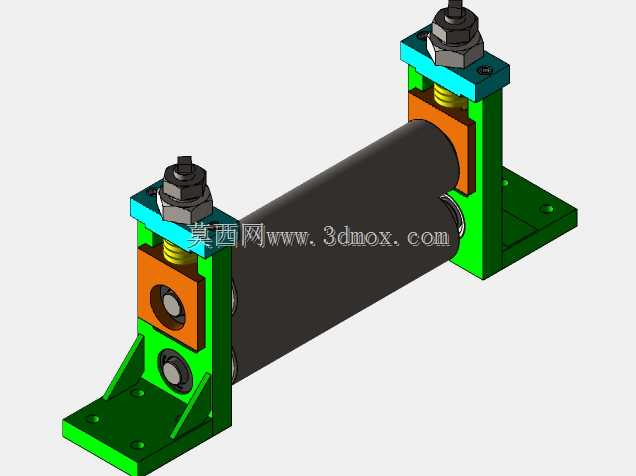

双辊水平薄板导向夹持辊架结构

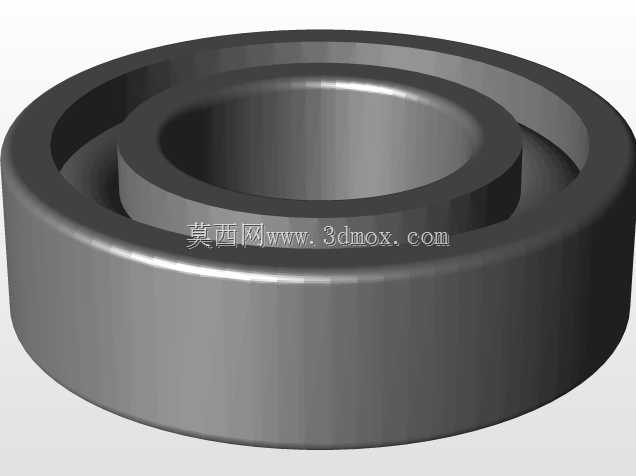

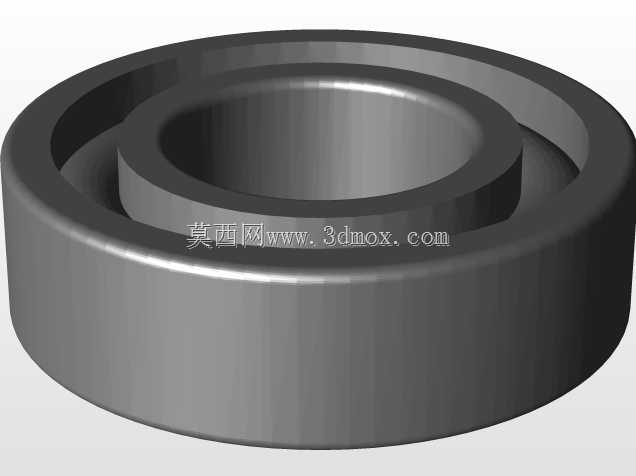

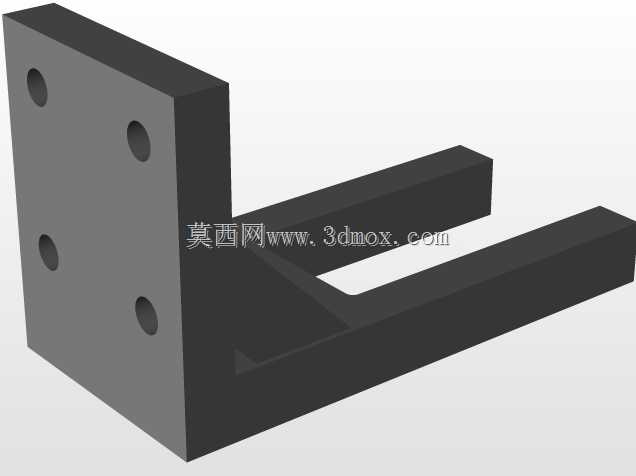

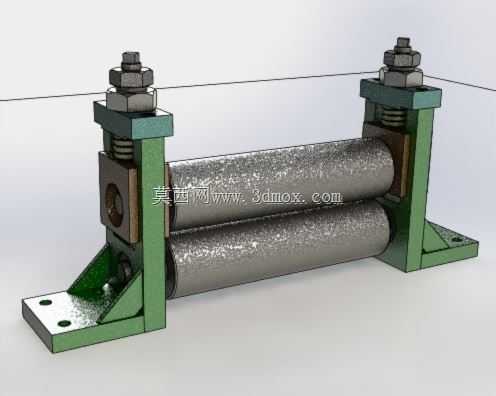

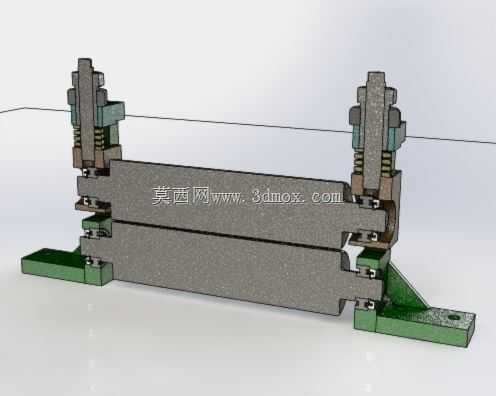

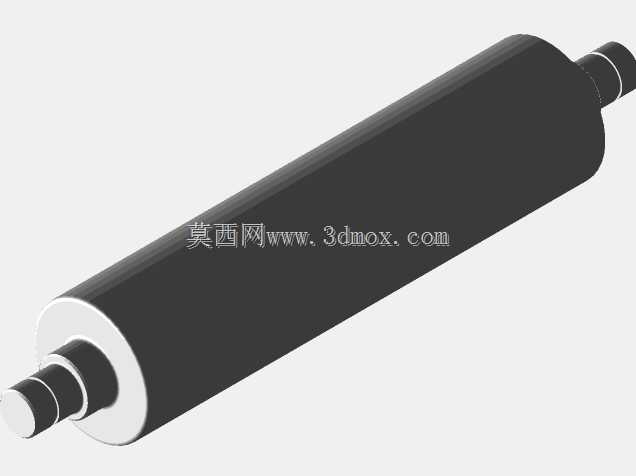

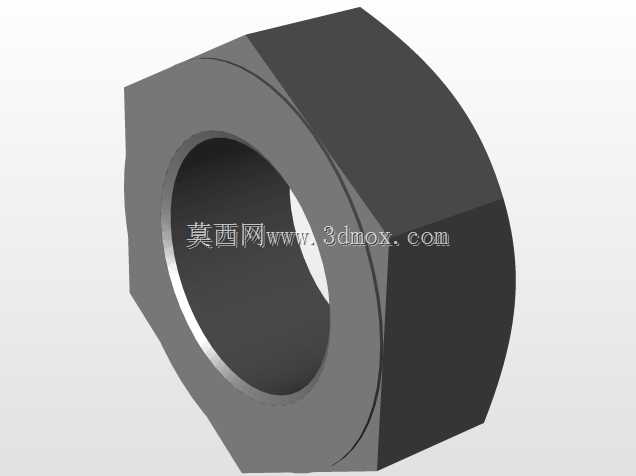

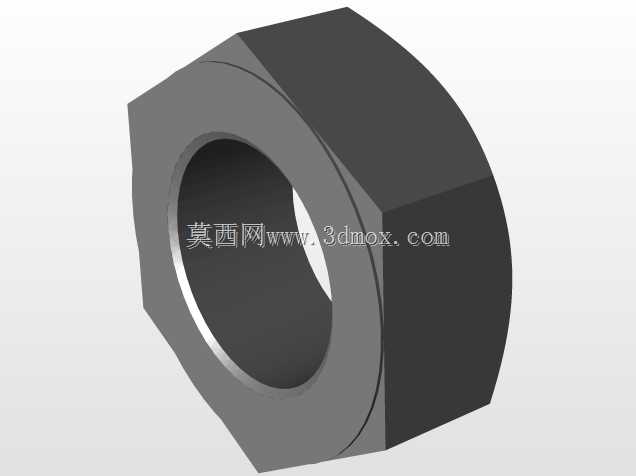

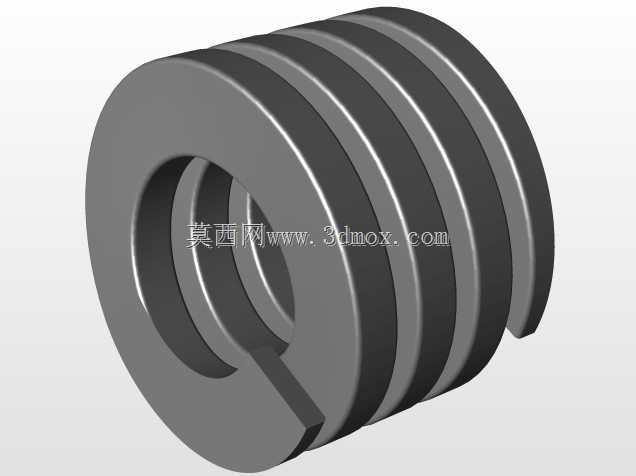

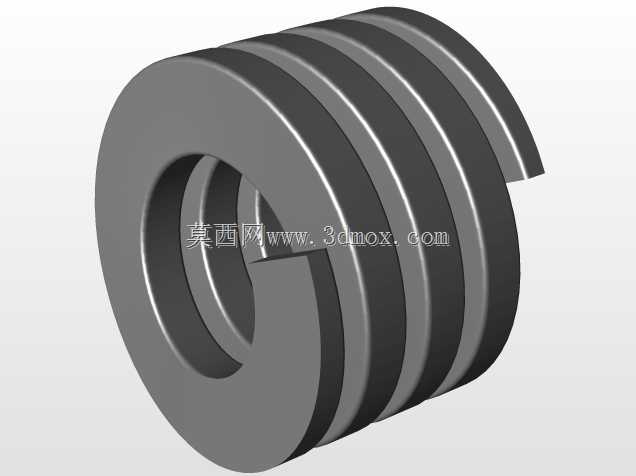

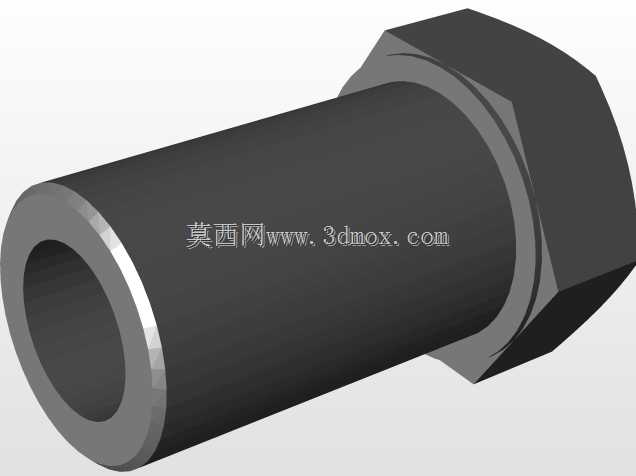

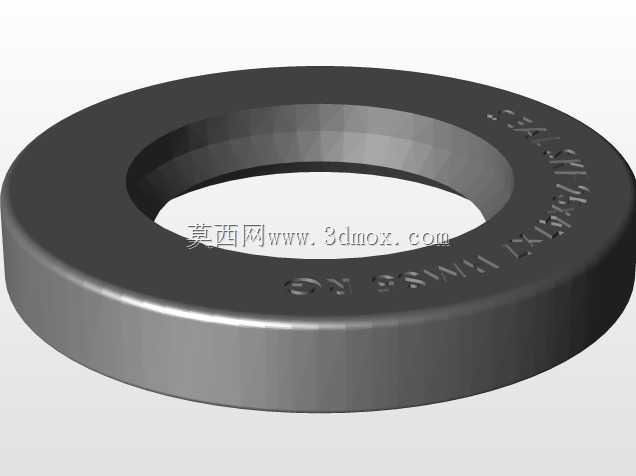

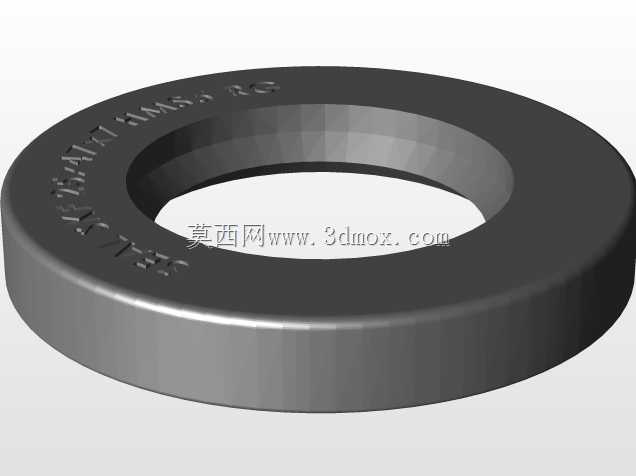

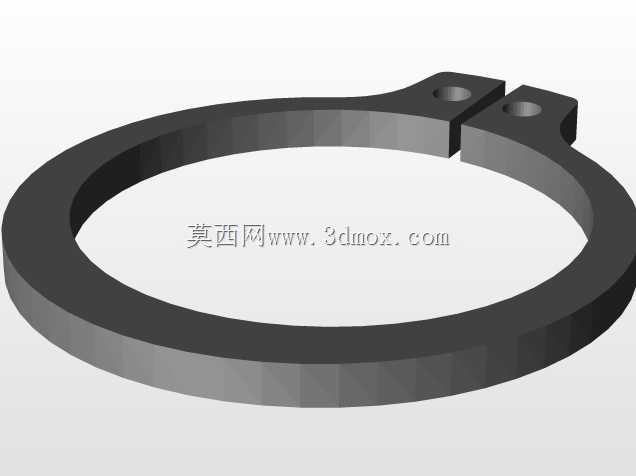

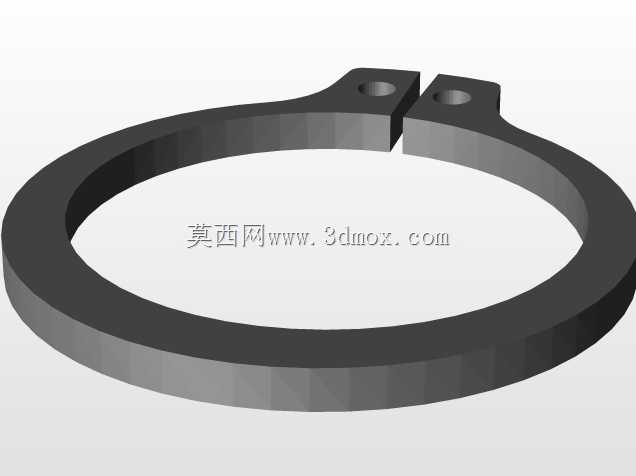

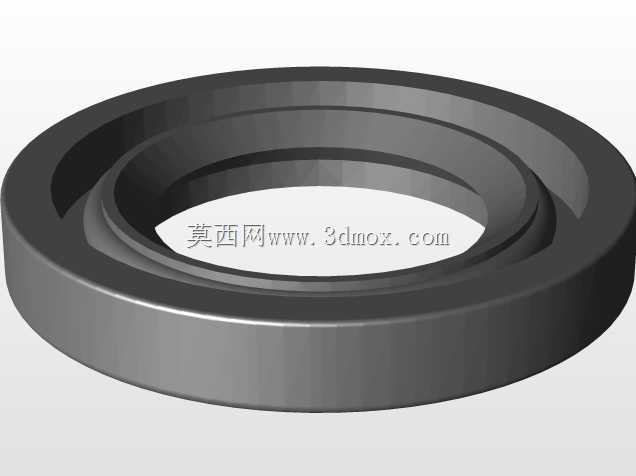

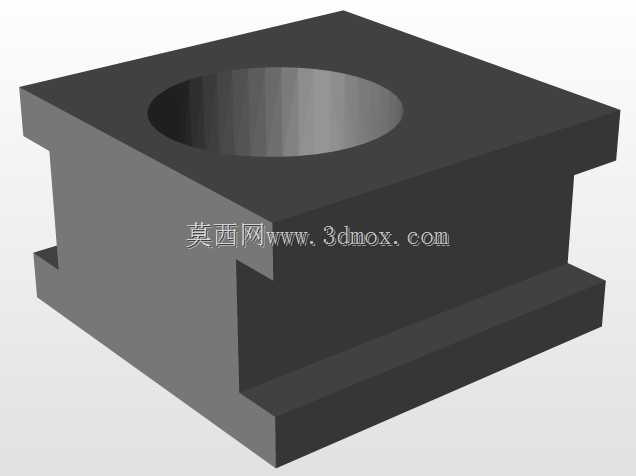

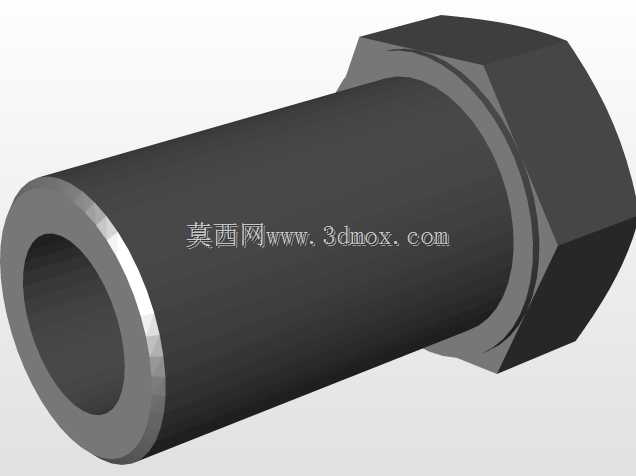

该双辊水平导向夹持装置主要应用于金属薄板带材连续加工产线，在薄板开平、纵剪、覆膜、辊压成型等工序段承担带材输送导向、张力保持与走料限位的核心作用，可适配冷轧薄板、镀锌板、铝薄板等多种薄型带材的走料需求，有效避免带材在输送过程中出现跑偏、翘曲、表面划伤等常见生产问题，保障连续加工过程中带材走料的平稳性与位置精度。装置整体采用对称式双立柱支撑结构，两侧为带三角加强筋的L型安装底座，底座预留两个沉头安装孔，可直接通过螺栓固定在产线机架的安装平面上，安装时需保证两侧底座的同轴度与水平度误差控制在合理范围内，避免辊轴偏斜导致带材走偏。两根平行布置的水平钢辊为核心工作部件，上辊配套弹簧压紧调节结构，通过顶部的六角调节螺母可调整弹簧预紧压力，从而适配不同厚度规格的薄板带材，调整过程中需保证两侧螺母调节量一致，确保上辊与下辊的辊缝沿轴向均匀一致，避免带材受力不均出现褶皱。下辊为固定支撑结构，两端通过轴承座与立柱支架连接，保证辊体转动顺畅无卡滞，辊体外圆做精磨处理，表面粗糙度控制在合理区间，减少与带材表面的摩擦阻力，同时避免刮伤带材表面。两侧立柱支架采用立式槽型结构，可为上辊轴承座提供上下滑动的导向空间，保证上辊在压紧调节与带材厚度波动时可顺畅上下浮动，始终保持对带材的稳定压紧力。顶部的螺栓调节结构配合压缩弹簧，可在带材存在厚度公差波动时提供恒定的压紧力，既不会因压力过大导致带材变形，也不会因压力过小导致带材打滑跑偏。该装置的安装边界需根据产线整体布局确定，安装位置通常设置在送料机构与加工主机之间，前后需预留足够的带材过渡空间，两侧需预留调节螺母的操作空间，方便日常生产中根据带材规格调整压紧力。整体结构设计紧凑，刚性充足，加强筋结构可有效抵消带材输送过程中产生的侧向力与冲击力，长期运行不易出现支架变形问题，辊体与支架采用模块化装配设计，后续维护时可快速拆卸更换磨损的辊体或轴承部件，降低产线维护的时间成本。
