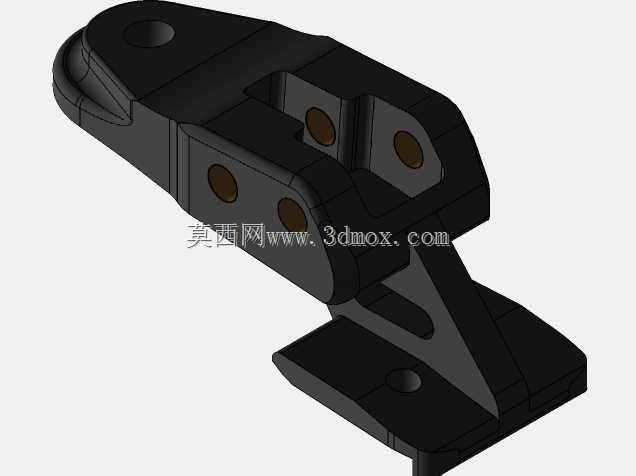

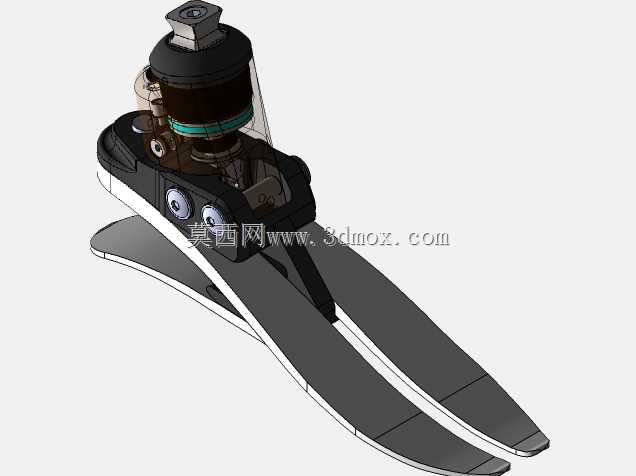

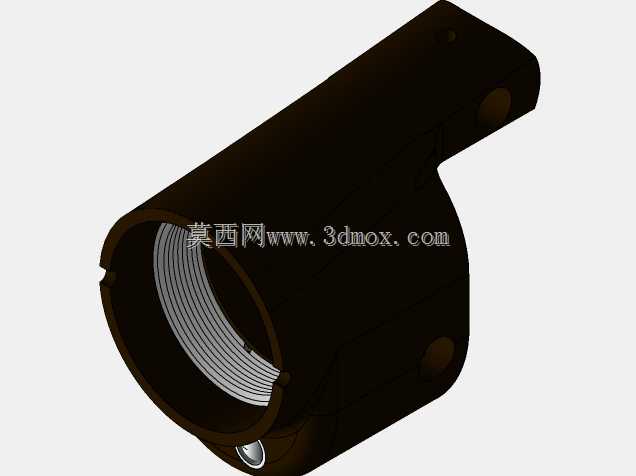

集成减震功能液压踝关节结构设计

该液压踝关节结构主要面向仿生机械足、外骨骼助力设备、特种行走机器人以及工业重载铰接缓冲场景设计，核心作用是在铰接转动过程中提供可控的阻尼缓冲效果，替代传统刚性铰接结构在受冲击时易出现应力集中、传动顿挫的问题，可适配行走类设备在落地、变向、重载承载时的冲击力消解需求，也可用于工业设备中需要往复转动且带缓冲阻尼的铰接工位，比如重载机械臂的关节缓冲、自动化输送线的翻转铰接位等场景。从功能特性来看，这款结构将关节铰接阀体与减震阻尼模块做了集成化设计，无需额外外接独立的减震元件，整体结构紧凑，可通过内置的液压流道调节阻尼大小，以此适配不同负载下的硬度需求，当铰接部位承受径向或轴向冲击时，内置的液压介质可通过预设的阻尼孔缓慢泄力，避免刚性碰撞带来的结构损伤，同时全结构按照等比例参数完成各部件的配合设计，完整保留了关节的转动自由度与运动限位关系，可实现设计角度内的顺畅转动，不会出现运动干涉问题。在设计思路上，这款结构优先考虑了集成化与装配便捷性，将铰接支撑、阻尼缓冲、限位锁定的功能整合在同一关节主体内，减少了分散部件带来的装配误差累积，各连接部位采用标准螺纹接口做紧固连接，密封部位预留了标准密封件的安装槽位，可保证液压腔在往复运动过程中的密封性能，避免液压介质渗漏影响阻尼效果。从安装边界来看，该关节的铰接端预留了标准的连接法兰位，可与对应规格的支撑构件直接对接，整体径向尺寸适配常规小型行走设备的腿部安装空间，轴向长度预留了足够的转动避让间隙，安装时无需对周边构件做大幅度的改造，转动角度范围覆盖常规行走动作所需的摆幅，同时在极限摆角位置设置了软接触缓冲位，避免转动到极限位置时出现硬碰撞。结构的受力部位做了加厚处理，可承受额定范围内的径向冲击载荷，液压调节部位设置在便于操作的关节侧方，无需拆解整体结构即可完成阻尼参数的调整，适配不同工况下的缓冲需求，整体结构兼顾了紧凑性与实用性，可直接用于相关设备的原型开发与结构验证环节。
