AT10型同步带夹紧固定夹板结构

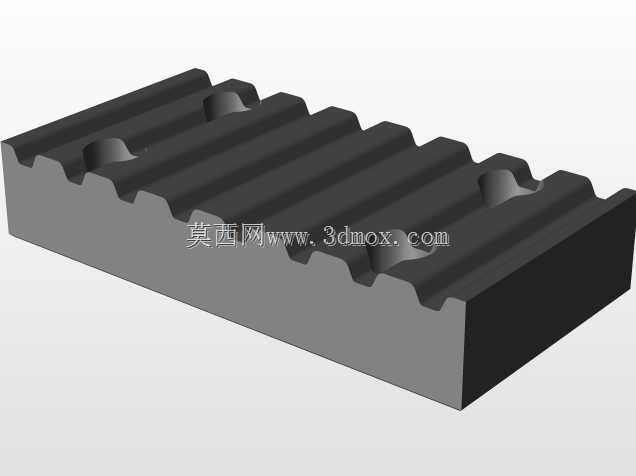

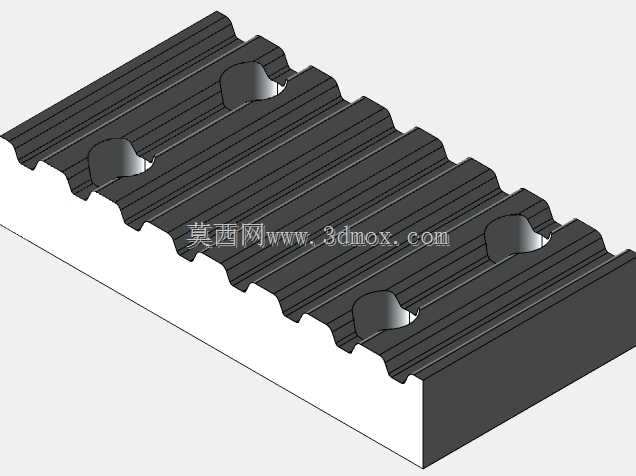

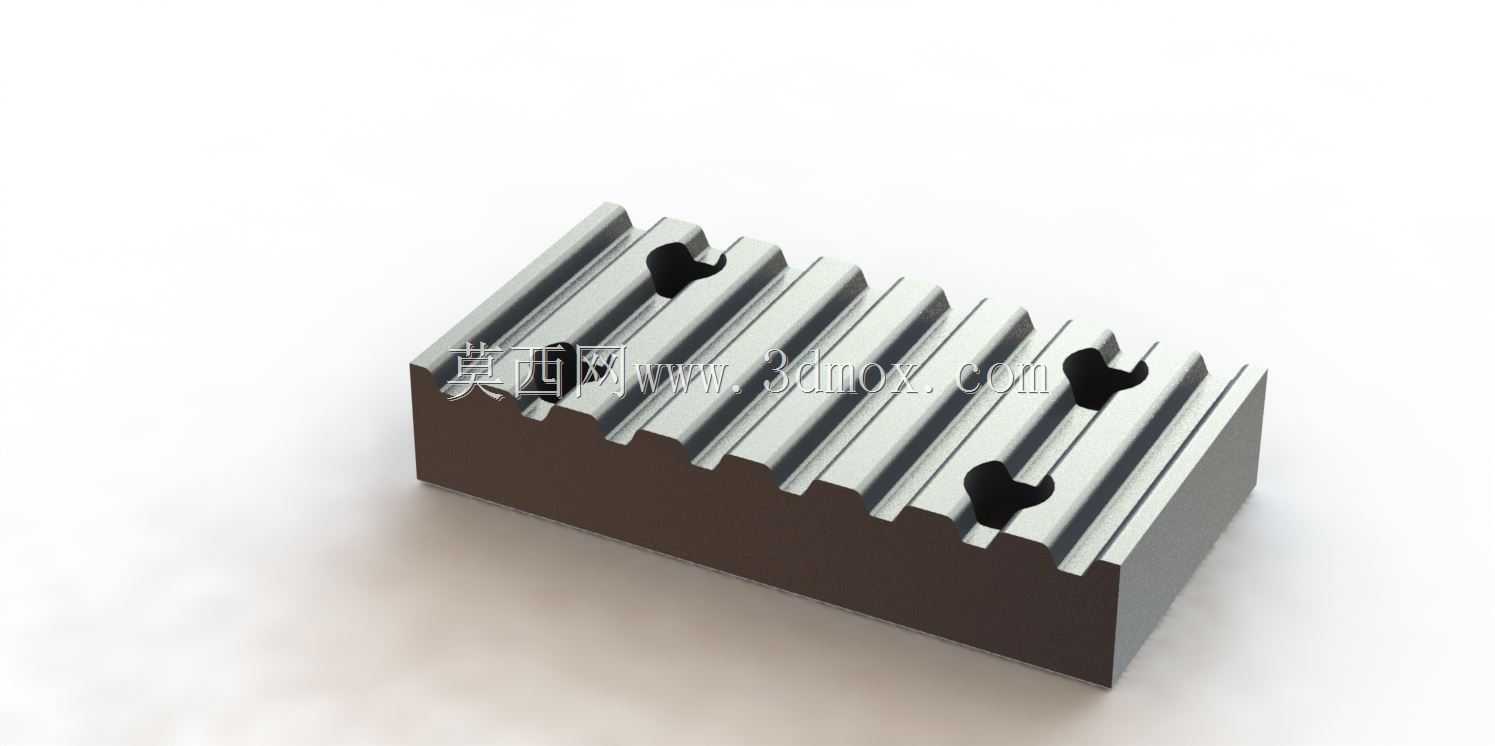

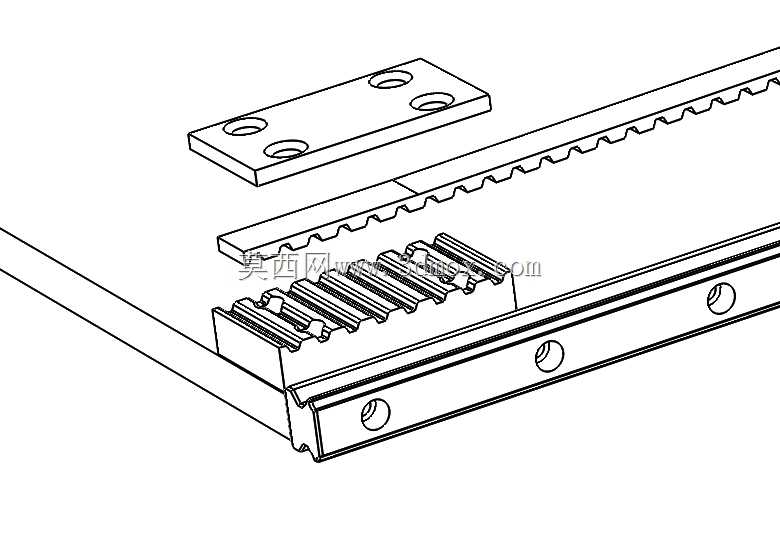

这款AT10齿形适配的同步带夹板，是同步带传动系统中用于皮带端部固定、张紧调节、开口段接驳的核心配套零件，广泛应用在自动化生产线输送机构、包装设备传动单元、纺织机械进给系统、数控机床伺服传动链路、光伏组件输送线等需要精准同步传动的场景中，承担着将同步带端部与设备运动载台、张紧座、驱动端安装位牢固连接的作用，避免同步带在往复运动、启停加减速、负载波动的工况下出现打滑、窜动、脱齿的问题，保障传动精度与运行稳定性。从功能特性来看，这款夹板采用上下对夹的啮合式设计，内侧的齿形完全匹配AT10同步带的齿距、齿廓参数，夹紧时齿牙完全嵌入同步带的齿槽内，相比光面夹板可以大幅提升夹持摩擦力，不会出现皮带被拉扯滑脱的情况，同时不会过度挤压皮带内部的钢丝抗拉层，避免皮带因局部压损出现过早断裂的问题；夹板上预留的三个沉头安装孔，用于穿入紧固螺栓实现上下夹板的锁合，同时可以将夹板整体固定在设备的安装基座上，沉孔设计可以保证螺栓头部完全埋入夹板内部，不会突出表面干涉周边运动部件的运行。在设计思路上，这款夹板充分考虑了AT10同步带的标准齿形参数，夹持段的齿形公差控制在合理范围内，既保证与皮带齿面的贴合度，又不会因为齿形过盈量过大导致皮带齿根产生额外的弯折应力；夹板的整体外形为长方体结构，侧边做了微小的倒角处理，去除加工锐边避免安装时划伤操作人员或者皮带表面，底部的安装基准面平面度有严格要求，保证安装后与设备安装面完全贴合，不会出现偏斜导致皮带夹持受力不均。从安装边界来看，这款夹板的宽度适配标准宽度的AT10同步带，长度覆盖六个完整齿距的夹持长度，足够的夹持长度可以分散皮带受到的拉力，避免局部应力集中；夹板的厚度经过力学核算，在额定负载下不会出现弯曲变形，三个安装孔的孔位间距符合通用安装规范，可以适配市面上多数同步带传动机构的安装座尺寸，不需要额外对安装位进行二次加工即可完成装配，安装时只需要将同步带端部平整放入上下夹板之间，对齐齿位后逐步锁紧螺栓即可完成固定，操作便捷，后期维护更换也十分方便，能够有效降低设备的运维成本，保障传动系统长期稳定运行。
