离岸作业三脚支撑起重夹具结构设计

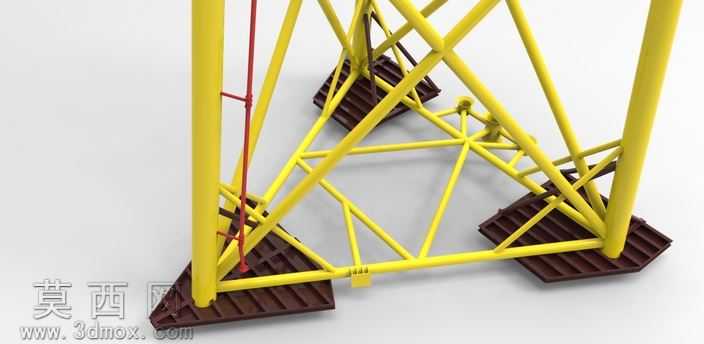

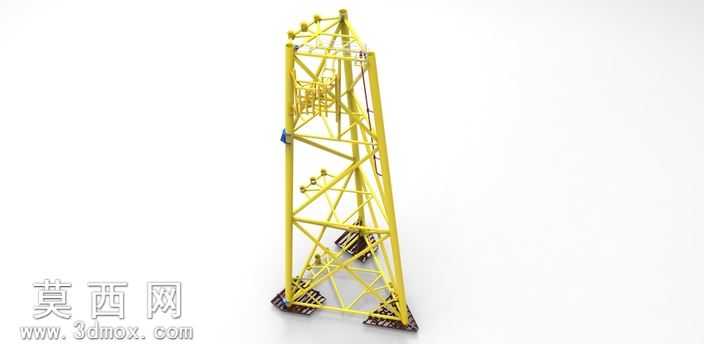

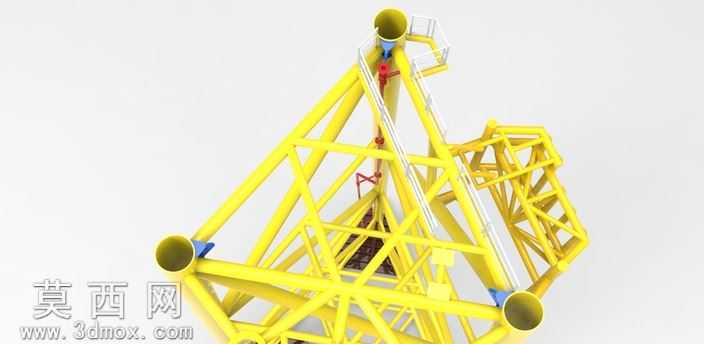

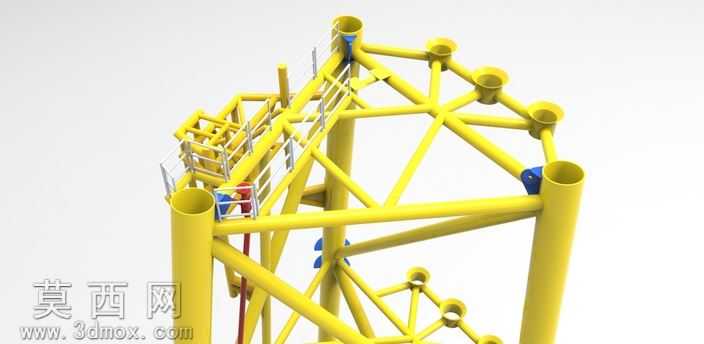

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以空间基准轴、基准面定位三脚支撑的核心受力轴线，确定三根主弦杆的120度均匀分布角度，匹配底部三角支撑的稳定力学结构。主弦杆采用等截面桁架结构建模，每段腹杆按照受力传递路径排布，通过交叉斜撑的建模方式强化架体的抗扭、抗侧倾性能，所有杆件的连接节点均做了布尔合并处理，还原实际焊接装配的结构形态，避免建模过程中出现面重叠、缝隙等拓扑错误。架体顶部设置起重吊点结构，建模时预留了滑轮组、起升绳索的安装空间，吊点位置与架体重心完全重合，保证起吊过程中架体不会出现偏载倾斜。底部设置三个独立的夹固基座，每个基座配套可调式夹块结构，夹块的咬合面做了防滑纹理建模，可适配不同规格的水下井口管件夹持需求，夹块与主弦杆之间通过铰接结构连接，可根据作业面的倾斜角度自适应调整夹持角度，保证夹固受力均匀。渲染阶段采用工业黄作为架体主体材质，还原海工作业装备的标准防护涂层质感，金属材质部分添加了细微的颗粒粗糙度参数，模拟户外作业装备的漆面磨砂效果，底部夹块采用深棕色防滑耐磨材质，添加轻微的磨损纹理提升真实感，场景渲染时采用柔和的顶侧光布置，清晰展现桁架结构的镂空层次与杆件连接细节，阴影参数调整为软边效果，避免阴影过重遮挡结构细节。设计思路围绕离岸井口作业的实际需求展开，整体结构在满足起重承载强度的前提下尽可能优化杆件排布，减少冗余结构降低整体自重，底部夹固结构集成了夹持固定与支撑调平功能，无需额外辅助固定件即可完成井口位置的架体架设，顶部起升结构配套导向滑轮，可配合提升索具完成井下管件的起吊作业，架体中部预留了操作维护通道，方便作业人员对夹持结构、起升结构进行日常检修调整，所有可拆卸部件均做了独立建模处理，可直接导出用于工程拆图、装配模拟以及作业流程仿真验证。
