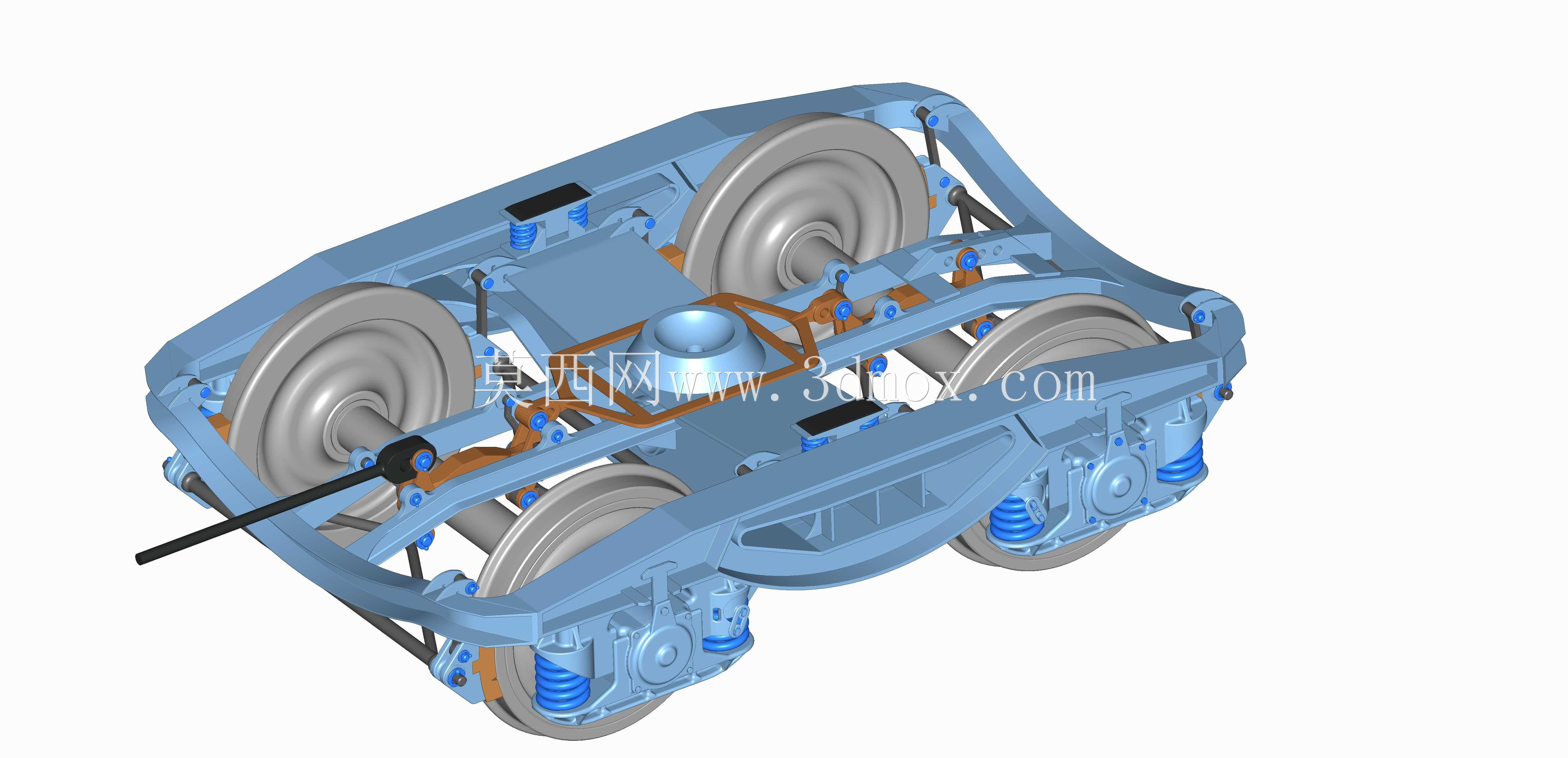

带制动装置的Y25型铁路货车转向架结构

该结构是铁路货运车辆走行部的核心承载与走行单元，主要应用于干线铁路货运编组的通用敞车、棚车等货运车辆，承担车辆整体载荷传递、走行导向以及运行过程中的制动减速、停车保压功能，是保障货运列车安全平稳运行的关键部件。在实际线路运行场景中，转向架需要承受来自车体的垂向静载荷、动载荷，同时传递轮轨间的纵向牵引力与制动力，还要缓冲线路不平顺带来的横向、垂向冲击，适配不同曲率半径的线路通过需求，适配常规货运线路的轴重与运行速度要求。从功能特性来看，该转向架集成了完整的基础制动装置，制动杠杆与闸瓦（或制动盘配套结构）的传动路径经过优化，能够将制动缸输出的制动力均匀传递至各个轮对，保证制动过程中各车轮制动力均衡，避免出现偏磨、抱死滑行的问题；一系悬挂采用螺旋弹簧搭配液压减振器的结构，能够有效衰减轮轨传递的振动，降低车辆运行过程中的动作用力，既保护车体承载结构与所载货物，也能减少轮轨之间的磨耗，延长部件使用寿命。设计过程中，整体框架采用焊接式构架结构，侧梁与横梁的连接位置做了应力分散过渡处理，避免长期交变载荷下出现应力集中疲劳裂纹；轮对采用符合铁路标准的辗钢车轮与车轴压装结构，轴颈位置适配标准铁路轴承，保证转动过程的可靠性；制动管路与杠杆的布置充分考虑了检修维护的可达性，日常列检作业时无需拆解主体结构即可完成闸瓦间隙调整、制动部件状态检查等操作。在安装边界方面，该转向架的中心销孔位置与车体枕梁的中心销尺寸匹配，旁承座的高度与车体旁承的工作行程适配，整体落成后能够保证车钩高度符合铁路车辆连挂标准；两侧弹簧承台的定位尺寸与一系弹簧的安装座精准对应，制动杠杆的吊座位置预留了足够的活动间隙，保证制动、缓解过程中部件无卡滞；轮对内侧距、轮背距等关键尺寸严格遵循铁路车辆限界要求，确保在标准轨距线路上运行时不会出现脱轨、部件侵限的风险，整体结构的各部件安装接口均采用通用化设计，可与同类型Y25系列转向架的易损件互换，降低运维阶段的备件储备成本。
