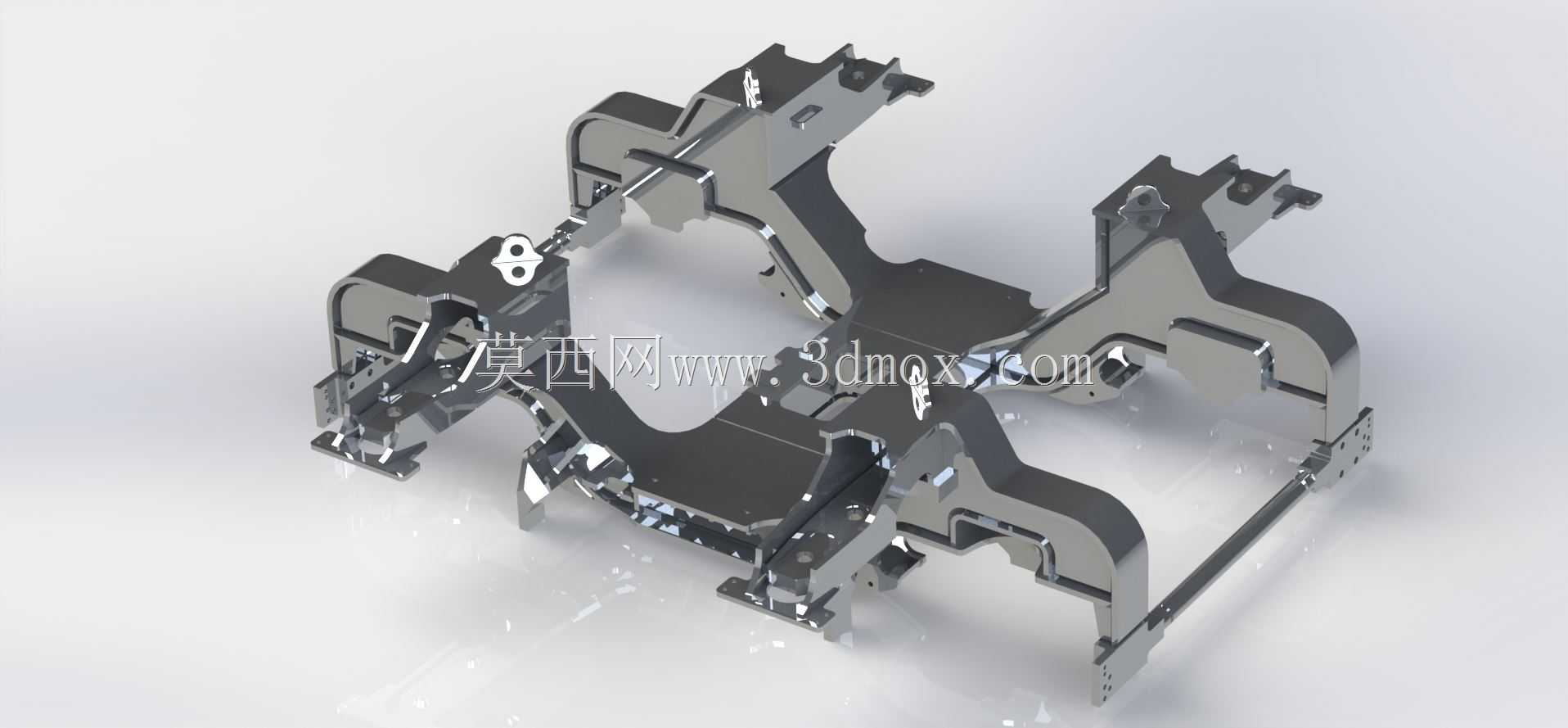

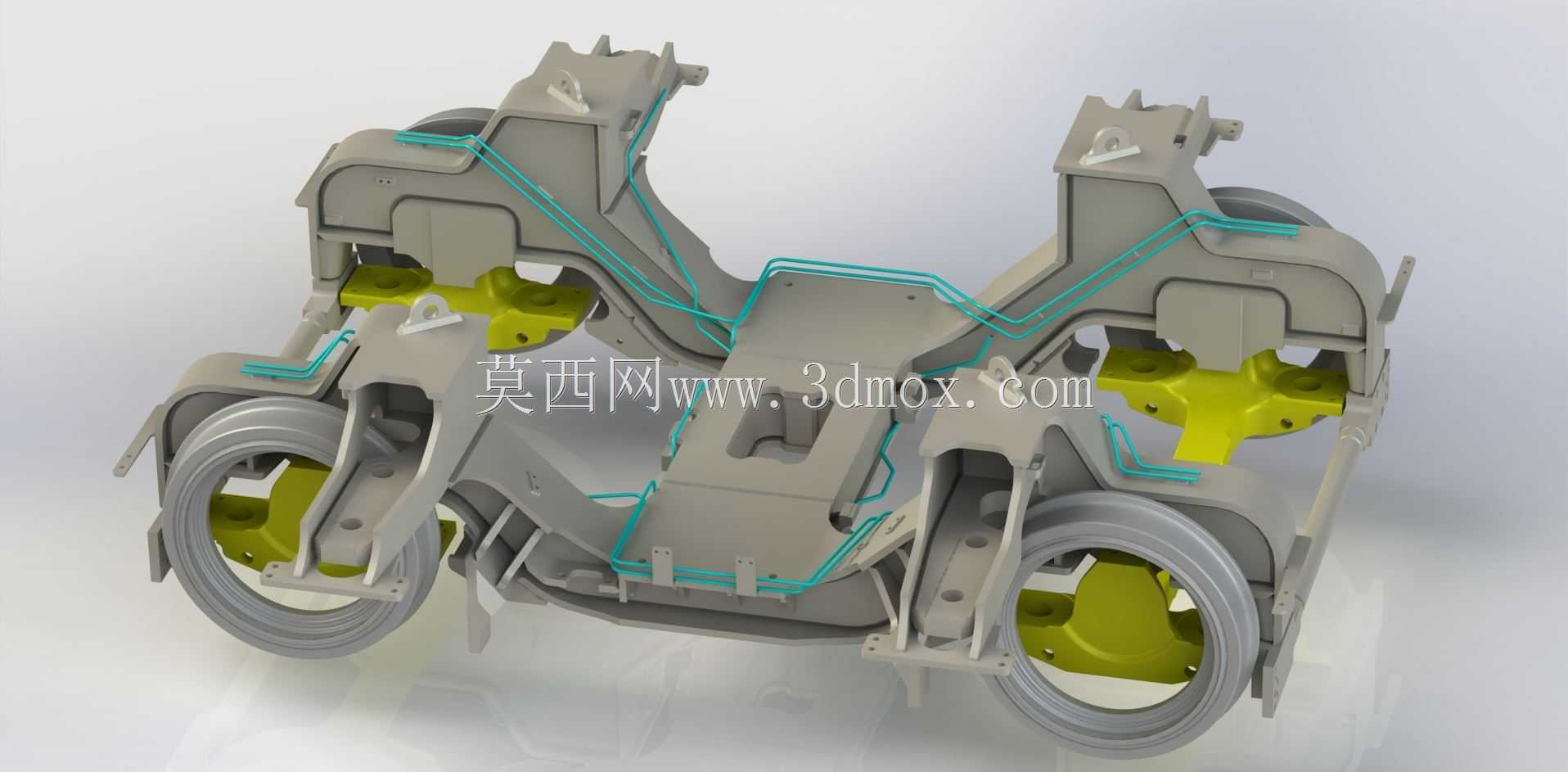

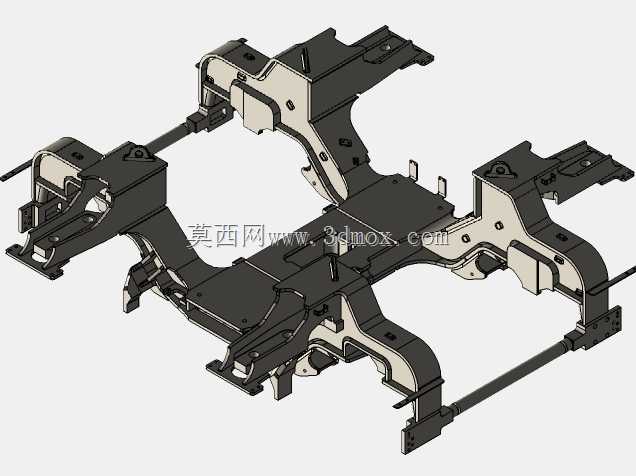

城市有轨电车走行部转向架底盘结构

该结构为城市有轨电车核心走行承载部件，主要应用于城市地面轨道交通线路场景，承担整节电车车体的载荷传递与走行导向功能，是有轨电车实现平稳运行、安全过弯的核心结构单元。在实际线路运行中，该底盘需要承接来自车体的垂向载客载荷、牵引制动过程中的纵向冲击力，以及过弯时产生的横向侧向力，同时为轮对轴箱、牵引电机、制动单元、一系二系悬挂装置提供精准的安装定位基础，保障各子系统在运行过程中位置精度稳定，不会因长期交变载荷出现移位失效。从功能特性来看，该转向架底盘采用对称式箱型焊接结构设计，整体受力路径经过多轮拓扑优化，将集中载荷均匀分散至两侧梁与横梁连接节点，有效降低应力集中风险，适配城市有轨电车频繁启停、小半径曲线通行的运行工况，能够在长期交变载荷作用下保持结构刚度稳定，避免出现金属疲劳开裂问题。设计过程中优先考虑了部件的装配兼容性，两侧预留的轴箱安装位严格匹配有轨电车标准轮对的轴距参数，横梁区域预留的电机、制动吊座位置经过运动干涉校核，确保轮对上下跳动、转向架回转过程中，各相邻部件不会发生运动碰撞；底盘上分布的各类安装孔位均做了沉台与加强筋处理，既保证紧固件安装后不会突出结构表面影响限界，也提升了孔位周边的局部强度，避免长期受载出现孔位变形。从安装边界来看，该底盘整体宽度严格遵循城市有轨电车的车辆限界要求，不会超出车体下方的允许安装轮廓，上部与二系悬挂连接的安装面平面度控制在较高精度范围内，保证空气弹簧安装后受力均匀，下部与轴箱、轮对的连接位置预留了足够的一系悬挂动程空间，能够满足车辆在不同载客量、不同线路平整度条件下的缓冲行程需求，整体结构在保证强度刚度的前提下做了轻量化处理，在不降低承载能力的基础上削减了不必要的结构冗余，有效降低转向架整体簧下质量，提升车辆运行的平稳性与乘客乘坐舒适度，同时也能降低轮轨之间的磨耗，减少线路运维的成本投入。
