斯宾德尔400W数控加工主轴结构设计

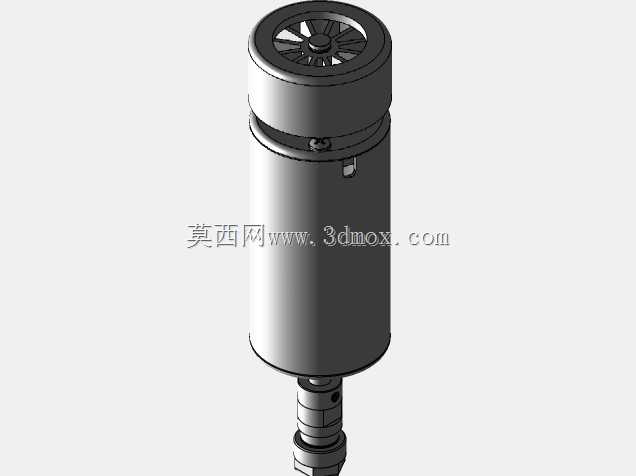

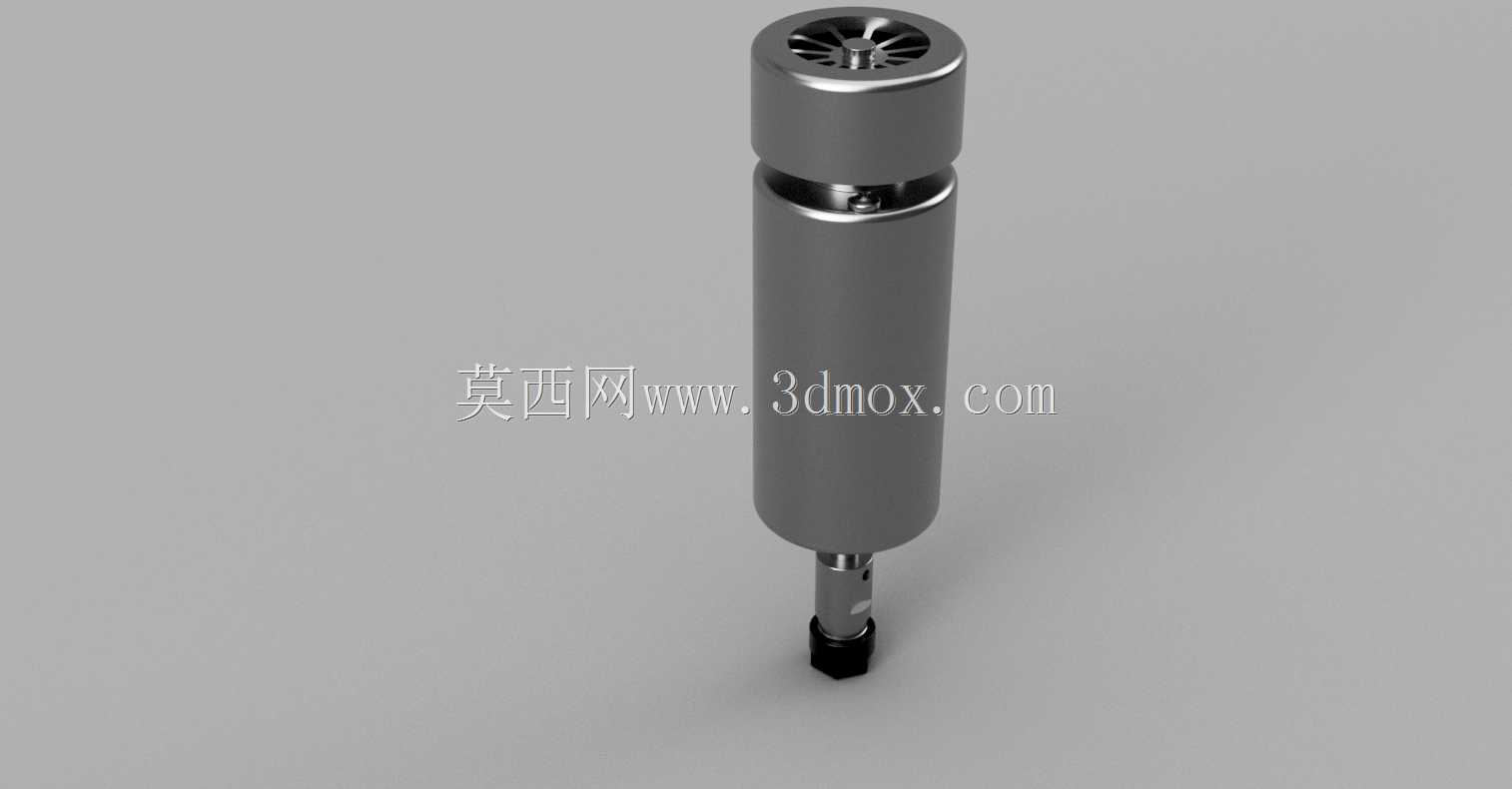

这款主轴部件是数控加工设备的核心执行组件，主要适配中小型数控铣床、精雕机、钻攻中心等加工设备，在精密零件加工、模具型腔铣削、小型五金件钻孔攻丝等场景中承担核心切削动力输出作用，可适配有色金属、工程塑料、软质钢材等多种材质的加工作业，满足小进给高精度的加工需求。从功能特性来看，该主轴额定输出功率400W，采用一体化筒式结构设计，顶部集成散热风扇结构，可在高转速连续作业过程中快速带走内部转子、轴承运转产生的热量，避免长时间高速运转导致的热变形，保障加工精度的稳定性。主轴下部采用标准ER夹头安装接口，可适配不同直径的铣刀、钻头、丝锥等加工刀具，换刀操作便捷，夹持刚性充足，能有效降低切削过程中的刀具振颤，提升加工表面质量。在设计思路上，整体采用同轴度优先的结构布局，外壳为一体式精加工圆柱筒体，内部轴承安装位采用阶梯式定位结构，保证前后支撑轴承的同轴度公差控制在微米级，减少高速运转时的径向跳动。顶部散热结构采用轴流风叶与外壳一体化的防护设计，既保证散热风量，又能避免加工过程中切削碎屑、切削液进入主轴内部，提升部件的防护等级与使用寿命。侧边设计有接线与固定接口，可直接与设备的主轴安装座配合固定，安装定位基准为圆柱外圆面，配合端面定位销可快速完成装配校准。从安装边界来看，主体为等直径圆柱结构，安装段外径适配常规小型数控设备的主轴安装座孔径，轴向长度紧凑，不会占用过多的Z轴安装空间，下部刀具伸出段长度经过优化，在保证刀具装夹长度的前提下，尽可能缩短主轴前端与加工台面的距离，提升切削时的整体刚性。主轴尾部的散热风叶外罩直径略大于主体筒体，安装时需预留足够的径向散热空间，保证空气流通顺畅，接线部位位于筒体侧方，走线时可沿设备安装座侧面排布，避免与Z轴运动部件产生干涉。该结构在设计时充分考虑了日常维护的便捷性，前后端盖采用可拆卸式结构，可定期对内部轴承进行润滑保养，延长主轴的整体使用寿命，适配多数中小型数控加工设备的升级替换与新机装配需求。
