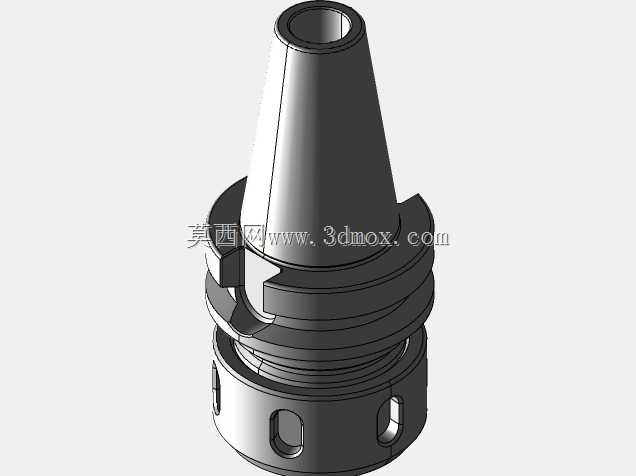

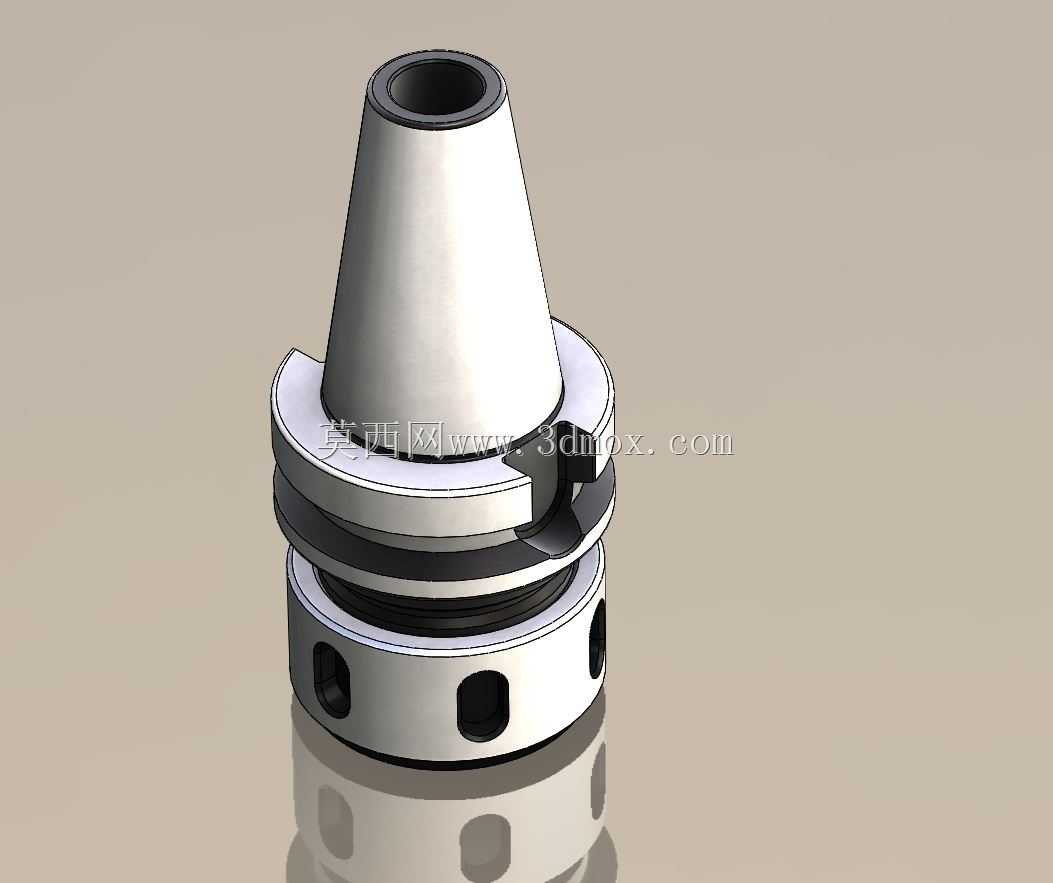

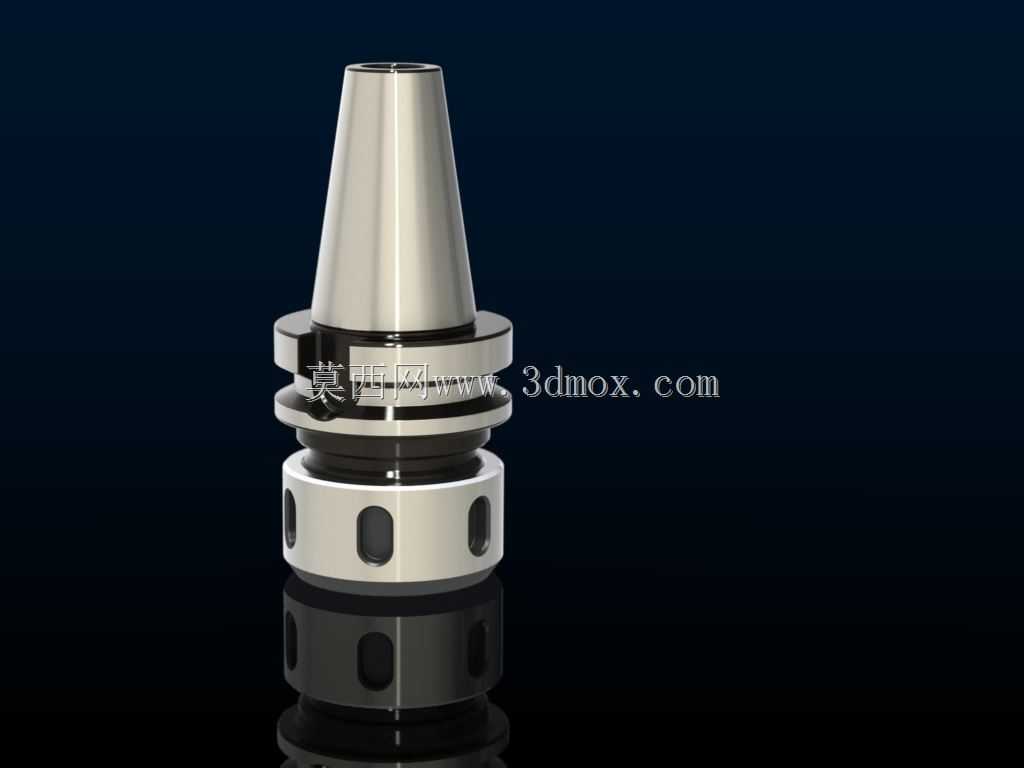

ISO40锥度数控加工中心刀柄刀架结构

这款ISO40规格的刀架结构，是数控铣削加工中心刀具夹持系统的核心配套部件，主要应用于立式加工中心、数控铣床、镗床等采用ISO40主轴锥孔标准的金属切削设备上，承担刀具定位、装夹、扭矩传递的核心作用，是机加工环节连接机床主轴与切削刀具的关键衔接构件。在实际生产场景中，这类刀架广泛适配于模具钢加工、铝合金零部件铣削、铸铁件粗精加工等常规机加工工序，能够配合装夹立铣刀、面铣刀、镗刀、钻头等多种切削刀具，满足不同材质、不同精度要求的零件加工需求，是数控加工车间工装配置里的基础常用部件。从功能特性来看，该刀架采用标准ISO40锥度配合设计，锥面与主轴内锥孔贴合后能够实现极高的同轴度定位，有效减少高速旋转状态下的刀具跳动量，提升加工表面质量与刀具使用寿命；刀架中部设置的法兰定位槽与主轴拉钉配合结构，能够在主轴拉紧机构作用下实现牢固锁紧，避免重切削工况下刀具出现松脱、移位的问题；下部的刀具夹持位采用对称式锁紧孔设计，通过侧面锁紧螺钉能够实现刀具柄部的均匀夹紧，保证大切深、高进给切削时的扭矩稳定传递，同时兼顾换刀时的拆装便捷性，适配加工中心自动换刀机械手的抓取动作逻辑。从设计思路层面，这款刀架结构遵循ISO40刀柄的通用标准规范，整体采用阶梯式同轴结构设计，上部锥柄段严格匹配标准锥度参数，保证不同品牌同规格主轴的通用互换性；中部的法兰盘段设置了统一的V型定位槽，适配自动换刀过程中的机械手定位、主轴端面定位需求，同时做了减重槽设计，在保证结构强度的前提下降低整体自重，减少主轴高速旋转时的动平衡负载；下部夹持段做了加厚壁厚设计，提升夹持刚性，避免长刀具悬伸加工时出现振刀问题，外表面的镂空槽既可以减轻整体重量，也能够在加工过程中容纳切削液冲刷带走的切屑，减少切屑缠绕刀架的概率。在外形尺寸与安装边界方面，该刀架上部锥柄大端直径、锥度长度完全符合ISO40国际标准，安装时锥柄伸入主轴内锥孔的深度、法兰盘与主轴端面的贴合间隙都控制在标准公差范围内，不会出现安装干涉问题；下部夹持段的外径尺寸适配常规加工中心的刀库刀爪尺寸，能够顺利存入链式、盘式刀库的对应刀位，换刀路径上不会与刀库、主轴护罩、工件夹具产生碰撞；整体轴向长度控制在通用规格范围内，既能够满足常规长度刀具的装夹需求，也不会因为刀架本身过长导致加工Z轴行程不足，适配绝大多数行程规格的ISO40主轴加工设备。
