PETZL不锈钢Coeur螺栓挂载吊具结构

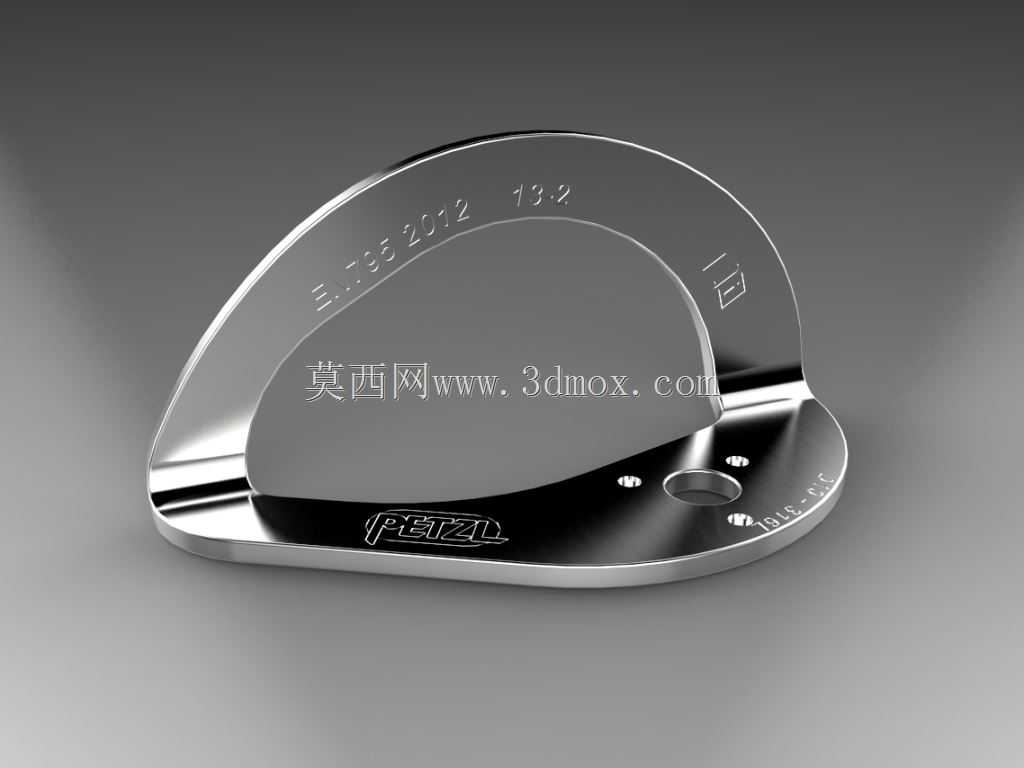

这款不锈钢螺栓吊架是高空作业、攀岩探洞、绳索救援领域常用的永久性锚点构件，主要承担绳索系统与固定基面之间的载荷传递作用，是高空绳索作业场景中保障人员安全的核心受力部件，可广泛应用于户外攀岩线路开发、山岳救援固定锚点布设、建筑外墙高空作业挂点设置、工业绳索检修工位固定等场景，能够为作业人员提供可靠的绳索挂载支点，承受作业过程中的动态冲击载荷与静态悬挂载荷。产品整体采用D形半环结构设计，这种弧形轮廓能够让绳索在挂点上自然滑动调整受力方向，避免绳索在棱角处出现弯折剪切损伤，同时弧形受力面可以将载荷均匀分散到整个构件上，减少局部应力集中带来的结构失效风险。底座部分采用平直贴合设计，能够与混凝土岩壁、钢结构基面等平整安装面完全贴合，底座上预留的多个螺栓孔位可以匹配不同规格的膨胀螺栓安装需求，通过多螺栓固定的方式将整体载荷分散到安装基面的多个点位，避免单点受力导致基面开裂或者螺栓拔出。构件表面做了镜面抛光处理，既能够提升不锈钢材质的抗腐蚀性能，适应户外潮湿、高盐雾等恶劣使用环境，也能够减少表面粗糙凸起对绳索外皮的磨损，延长配套绳索的使用寿命。构件上压制的品牌标识与载荷参数标识采用一体模压工艺，不会因为长期摩擦出现标识磨损脱落的问题，方便作业人员在使用前快速核验构件的载荷等级是否匹配作业需求。在设计过程中，整体结构的受力路径经过反复优化，从挂点处的绳索载荷通过弧形环体平滑传递到底座的各个螺栓安装位，没有出现受力路径的突然转折，能够最大化利用不锈钢材料的抗拉强度，在保证整体结构强度满足安全冗余要求的前提下，尽可能减少构件的整体重量，降低安装过程中的搬运负担。安装边界方面，底座的平直段长度适配常规膨胀螺栓的安装间距要求，安装时只需要在基面上按照孔位钻出对应深度的安装孔，打入膨胀螺栓后拧紧固定即可完成安装，不需要额外的焊接或者定制适配构件，安装过程便捷高效，适合户外复杂环境下的快速布设作业。弧形环体的内圈尺寸能够兼容常规直径的安全钩、主锁等挂载配件，不会出现配件无法挂入或者挂入后卡滞无法滑动的问题，同时环体的截面厚度经过计算，既能够满足冲击载荷下的强度要求，也不会因为截面过厚导致常规主锁无法完全闭合，保障挂载连接的可靠性。
