吉他踏板用3PDT脚踏开关结构设计

本次呈现的3PDT脚踏开关，是专为吉他效果器踏板场景开发的核心控制元件，在电声乐器周边配件领域有着不可替代的作用。这类开关主要应用在各类吉他单块效果器、综合效果器踏板上，承担着效果通路切换、信号通断控制的核心功能，是乐手现场演出、工作室录音时频繁操作的交互部件，其操作手感、导通可靠性、结构耐用度直接影响乐手的使用体验与演出状态。

从实际用途来看，3PDT即三刀双掷结构的脚踏开关，相比常规两刀双掷脚踏开关，它额外设置了独立的信号通路，能够在切换效果通路的同时，实现效果状态指示灯的同步通断控制，无需额外增设独立的指示灯控制开关，大幅简化效果器踏板的内部电路布线，也让踏板的操作逻辑更符合乐手的使用习惯——踩下开关接通效果回路的同时点亮状态灯，再次踩下切回旁路信号时熄灭指示灯，让乐手在舞台光线复杂的环境下也能快速辨识当前效果器的工作状态。

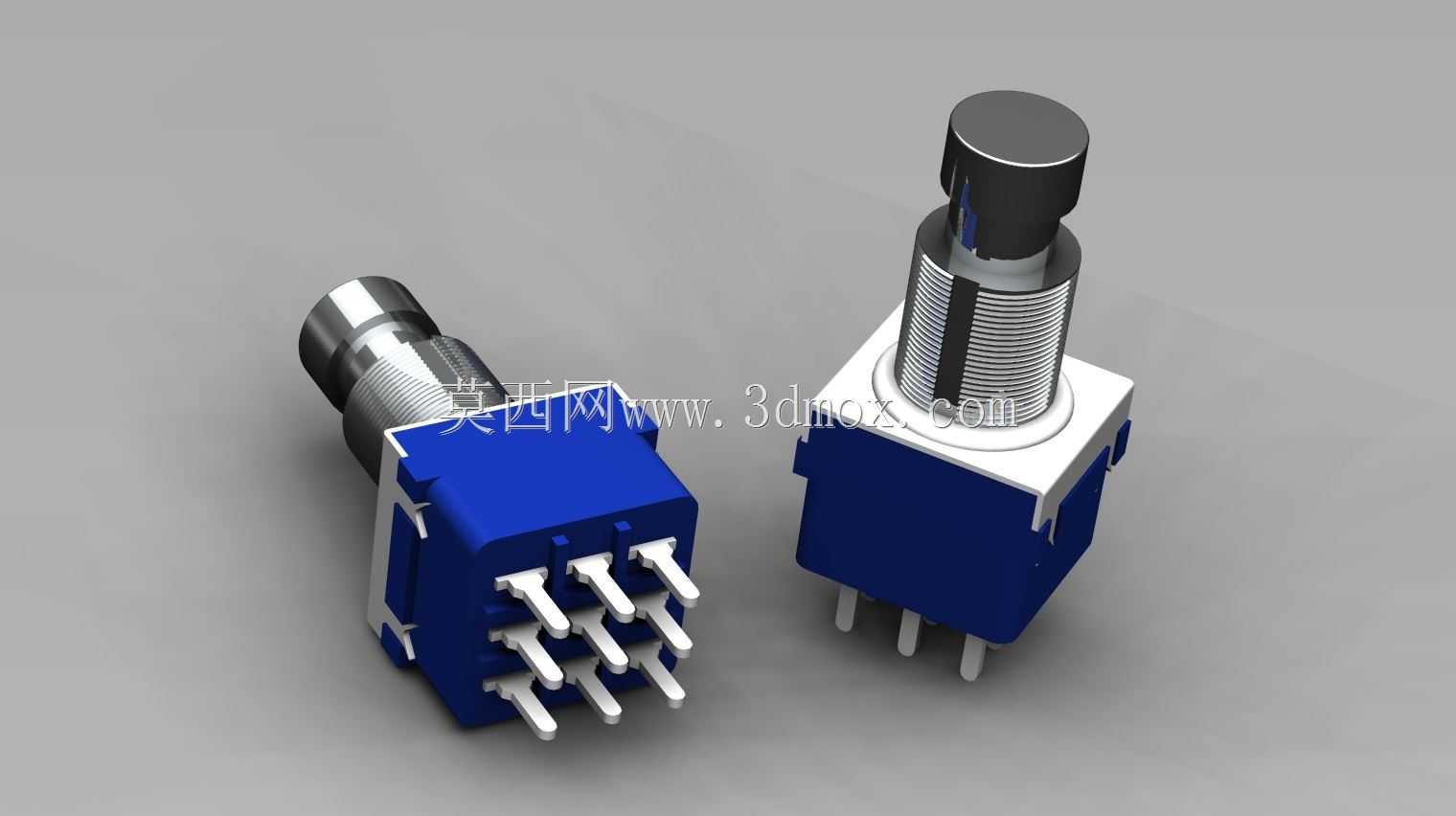

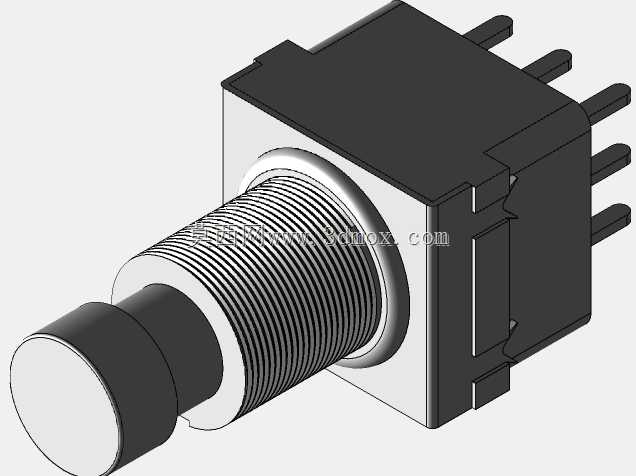

在产品功能特性上，这款开关采用直插式引脚设计，主体外壳采用高强度工程塑料注塑成型，上部操作杆带有金属螺纹安装段，搭配锁紧螺母即可快速固定在效果器的金属或塑料壳体面板上，操作端的防滑按压帽采用耐磨绝缘材质，表面做了细微的防滑纹理处理，即便乐手穿着鞋底较光滑的演出鞋踩踏，也不会出现打滑偏移的问题。开关内部采用弹性触点结构，具备清晰的踩踏段落感，每次触发的反馈力度适中，既不会因为力度过轻导致误触发，也不会因为踩踏阻力过大增加乐手长时间演出的脚部疲劳，触点部分采用抗氧化导电材质，能够承受上万次的反复踩踏触发，长期使用也不会出现接触不良、信号断连的问题。

从设计思路来看，这款开关在开发阶段充分考虑了效果器生产厂商的装配需求与终端乐手的使用需求：引脚采用标准90度弯脚直插布局，间距符合通用PCB板的孔位设计规范，厂商生产时可以直接将开关插入预制好的电路板完成波峰焊，无需额外飞线连接，大幅提升装配效率；上部的螺纹安装段采用标准细牙螺纹，适配市面上绝大多数效果器外壳的开孔尺寸，厂商无需重新开模调整面板开孔规格，即可直接替换同类型不同品牌的开关产品，降低供应链适配成本。开关的整体外形紧凑规整，主体方形基座的尺寸适配效果器内部的狭小安装空间，不会占用过多的内部腔体容积，给电路板布线、电池仓预留出足够的空间；安装时仅需要在面板开设对应直径的圆孔，从面板内侧穿出螺纹段，外侧用配套的六角螺母锁紧即可完成固定，安装边界清晰，不需要额外设计复杂的固定卡扣或者支撑结构，大幅降低外壳的设计复杂度。开关的按压行程控制在合理区间，既保证足够的触发反馈，也不会因为行程过长导致踩踏时开关整体出现歪斜，引脚部分做了加强处理，焊接后能够承受一定的外力拉扯，不会因为日常踩踏的冲击力导致引脚从基座上脱落，整体结构的抗冲击性能完全满足现场演出时的高强度使用需求。
