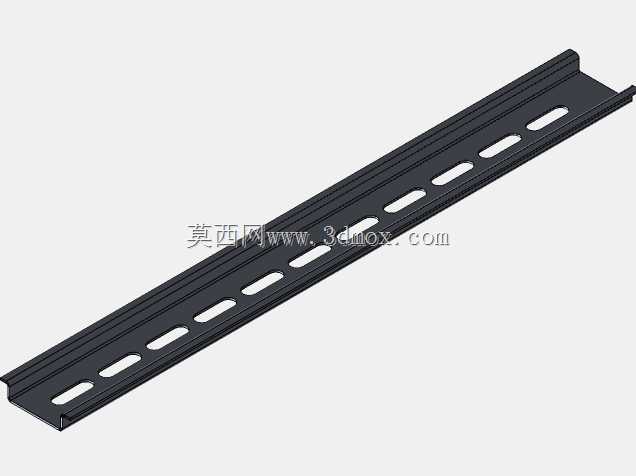

电气柜安装用标准DIN导轨结构设计

这款导轨是低压电气布线场景中应用极为广泛的基础安装构件，主要服务于各类工业配电盘、控制柜、终端配电箱的内部元器件装配作业，是断路器、继电器、接线端子等标准电气元件的通用承载基座，在工厂自动化产线配电、楼宇电气竖井布线、设备电控箱组装等场景中都承担着核心的安装定位作用，能够让零散的电气元件实现规整排布，大幅提升柜内布线的整洁度与后期运维的便捷性。从功能特性来看，这款导轨采用标准DIN规范设计的卡装结构，两侧的翻边卡槽完全匹配主流电气元件的卡扣尺寸，元件无需额外打孔固定，只需对准卡槽轻推即可完成卡装，拆卸时用一字螺丝刀撬动元件卡扣即可快速取下，能够大幅缩短柜内元件的装配与更换时长；导轨本体上均匀排布的长圆形安装孔，既适配不同孔距的安装基面，也能在安装时微调导轨的固定位置，抵消基面加工带来的孔位误差，同时长圆孔的设计也能避免因温度变化带来的热胀冷缩应力，防止导轨长期使用后出现变形翘曲的问题。在设计思路上，这款导轨充分考虑了电气柜内的安装空间限制与承重需求，采用冷弯成型的截面结构，在有限的材料厚度下实现了足够的抗弯强度，即使在导轨上排布满重量较大的塑壳断路器，也不会出现中部下弯变形的情况；导轨的边缘做了钝化处理，没有尖锐的毛刺，装配作业时不会划伤施工人员的手部，也不会割破线缆的绝缘层，避免柜内出现短路隐患；表面采用黑色氧化防锈处理，能够适应柜内可能出现的潮湿、凝露环境，长期使用不会出现锈蚀掉渣的问题，不会因为锈屑掉落引发电气元件接触不良的故障。从安装边界来看，这款导轨的截面宽度、卡槽深度完全符合通用DIN导轨的安装规范，能够适配所有符合标准安装尺寸的电气元件，无需针对特定品牌的元件做定制修改；导轨的长度可根据柜内安装空间灵活裁切，固定孔的间距设计适配M4、M5两种常用的电气安装螺丝，安装基面无论是冷轧钢板安装梁还是绝缘安装板，都能实现牢固固定；导轨安装后与柜内背板的预留间隙能够容纳元件背部的接线引脚，不会出现引脚顶到背板导致元件无法卡装到位的问题，同时预留的间隙也能为元件背部提供一定的散热空间，避免元件工作时产生的热量积存在背板处影响使用寿命。在实际布线作业中，这款导轨能够配合线槽、扎带固定座等配件，实现柜内线路的分层规整排布，强电回路与弱电回路可以通过导轨分段安装实现物理隔离，减少不同回路之间的信号干扰，让整个柜内的布线逻辑清晰，后期排查线路故障时能够快速定位对应回路的元件，大幅降低运维的时间成本。
