电力拉线用钢绞线紧固连接构件

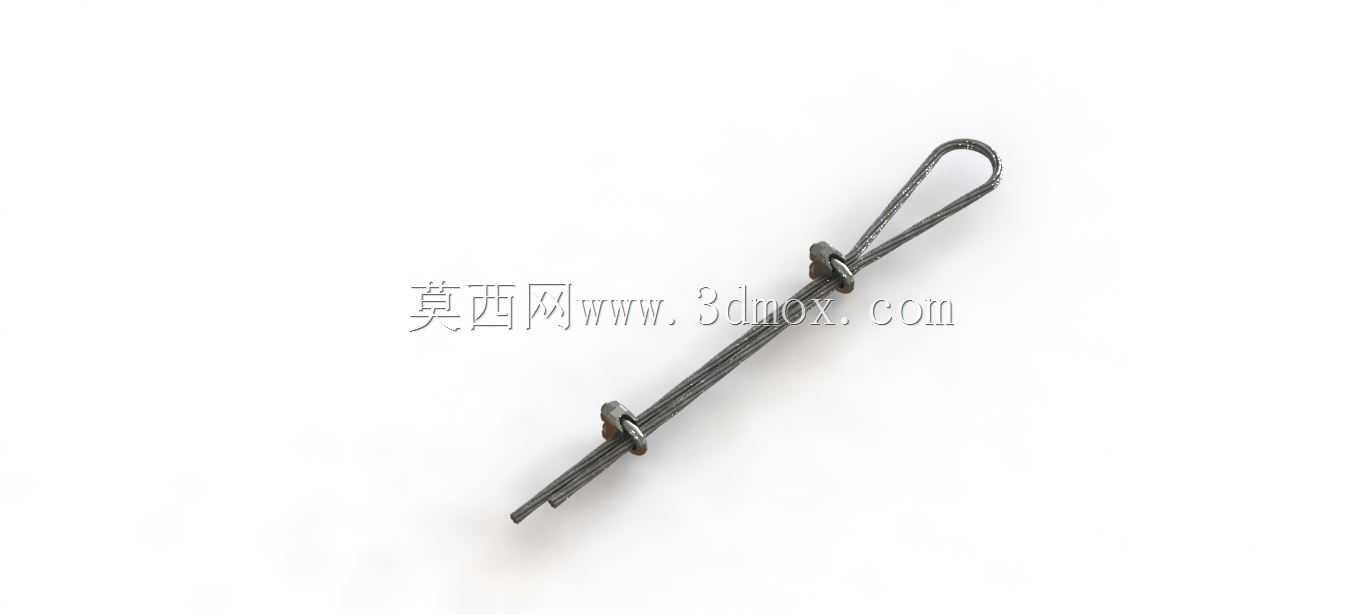

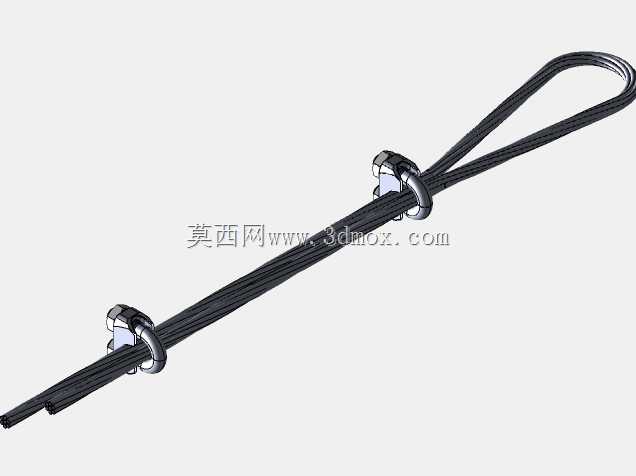

该钢绞线连接构件主要应用于架空输电线路、通信杆路的拉线紧固场景，是线路架设施工中固定钢绞线端头、实现拉线与地锚或杆体连接的核心受力部件，同时也可在索道架设、户外缆索护栏、临时承重缆风绳等场景中使用，承担钢绞线端头锁固、张力传递的关键作用，能够在长期户外露天环境下维持稳定的锁紧力，避免钢绞线端头松脱滑移，保障拉线结构的整体受力稳定性。产品采用双夹块对称锁紧的结构设计，每个锁紧单元由U形抱箍、压紧夹块、锁紧螺母组成，安装时将钢绞线端头弯折形成套环后，把平行并拢的两段钢绞线嵌入夹块的对应卡槽内，通过拧紧螺母带动夹块抱紧钢绞线，依靠夹块内表面的防滑纹路与钢绞线外层钢丝的咬合摩擦力实现锁固，无需对钢绞线进行焊接、压接等不可逆加工，安装操作便捷，后期维护调整时可快速拆卸重复使用。设计过程中充分考虑了不同规格钢绞线的适配性，夹块的卡槽弧度与对应线径的钢绞线外轮廓完全贴合，锁紧后受力均匀，不会出现局部应力集中压伤钢丝的情况，U形抱箍采用圆弧过渡结构，避免棱角切割钢绞线外层，有效提升连接部位的抗疲劳性能。该构件适配标称32米拉线长度的钢绞线布设需求，安装时无需额外预留过长的端头余量，两个锁紧夹块沿钢绞线并拢段间隔布置，形成双重锁固保障，即使单个夹块出现松动，另一个夹块仍可维持基本的锁紧能力，大幅降低拉线失效的风险。整体结构外形紧凑，安装后突出钢绞线本体的尺寸较小，不会对周边其他构件的安装造成干涉，适配常规户外金具的安装操作空间要求，锁紧螺母采用标准外六角结构，可使用普通扳手完成紧固作业，无需特殊专用工具，适配野外施工的作业条件。连接完成后的钢绞线端头套环可直接挂接在地锚拉杆、杆体拉线挂板等配套部件上，张力传递路径顺畅，无额外的受力弯折点，能够长期承受拉线的恒定张力以及风振、温度形变带来的交变载荷，保障杆路、缆索结构的长期稳固。
