不锈钢外螺纹软管倒钩接头结构设计

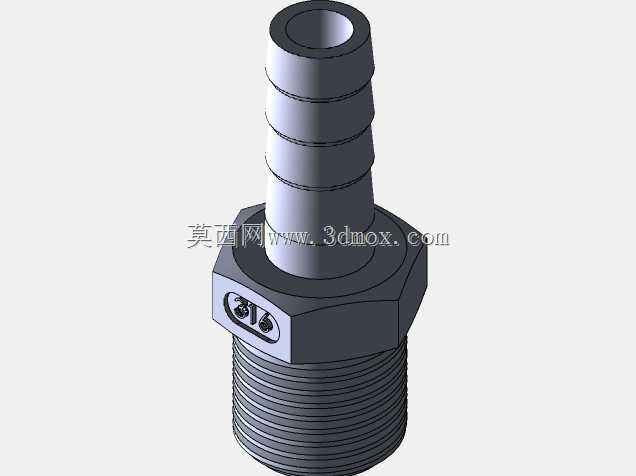

这款不锈钢倒钩式管路接头，主要面向民用给排水、小型工业蒸汽输送、食品级流体传输等场景的管路搭建需求，是硬管管路与柔性软管过渡连接的核心配件，解决了外螺纹硬管路端与塑料、橡胶类柔性软管的密封连接问题，避免流体输送过程中出现松脱、渗漏的故障。从实际使用场景来看，这类接头常应用在家庭净水设备进出水连接、小型蒸汽发生器管路接驳、化工实验设备流体管路搭建、户外供水临时管路布设等场景，适配水、低压蒸汽、弱腐蚀性流体等多种介质的输送需求，材质选用304或316不锈钢，能够耐受潮湿环境的锈蚀影响，也可适配一定温度的蒸汽介质输送，长期使用不会出现材质锈蚀污染流体、结构强度下降开裂的问题。在功能设计上，接头下端采用标准1/2英寸外螺纹结构，能够直接匹配同规格的内螺纹管路端口、设备接口，螺纹段的长度经过合理设计，既能够保证足够的螺纹啮合长度确保连接强度，也不会因为螺纹过长导致安装后端部顶触其他管路部件造成密封失效；中部设计为六角拧动结构，对边尺寸符合标准紧固件的扳手适配尺寸，安装时可以使用普通活动扳手、开口扳手直接夹持拧动，不需要定制专用工装，现场安装操作便捷。接头上端的倒钩段采用多道环形凸棱的宝塔结构，每道凸棱都设计有微小的向后倾斜角度，当软管套入接头后，凸棱会紧紧咬合软管内壁，即使管路内部存在流体压力波动、外部出现管路拉扯的情况，软管也不会从接头上松脱，配合喉箍紧固之后可以实现可靠的密封连接，倒钩段的外径适配10mm内径的柔性软管，覆盖了多数民用、小型工业场景常用的软管规格。在设计思路上，这款接头优先考虑连接可靠性与安装便捷性，整体结构没有多余的复杂部件，流体通道为等径直孔设计，不会出现通径缩窄导致的流体阻力增大、流道残留积液的问题，六角结构与上下连接段的过渡位置做了圆角处理，避免安装过程中锐角划伤操作人员、割破软管外壁；外螺纹与六角结构的衔接位置设计有密封端面，安装时可以搭配生料带、密封垫片实现端面与螺纹的双重密封，进一步降低渗漏风险。从安装边界来看，接头整体轴向长度紧凑，六角结构的径向尺寸远小于常规同通径的阀门类部件，即使在狭小的设备内部管路空间中也可以顺利安装，不需要预留过大的操作空间，螺纹端的安装扭矩符合常规不锈钢管路件的标准要求，不需要过大的拧动力度就可以实现可靠密封，避免扭矩过大导致螺纹滑牙、接头开裂的问题。
