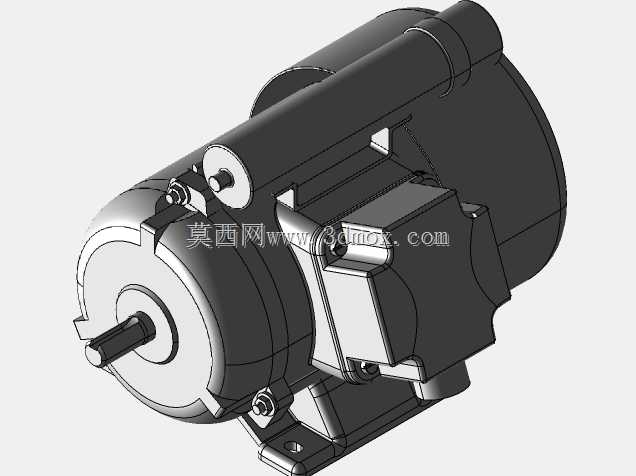

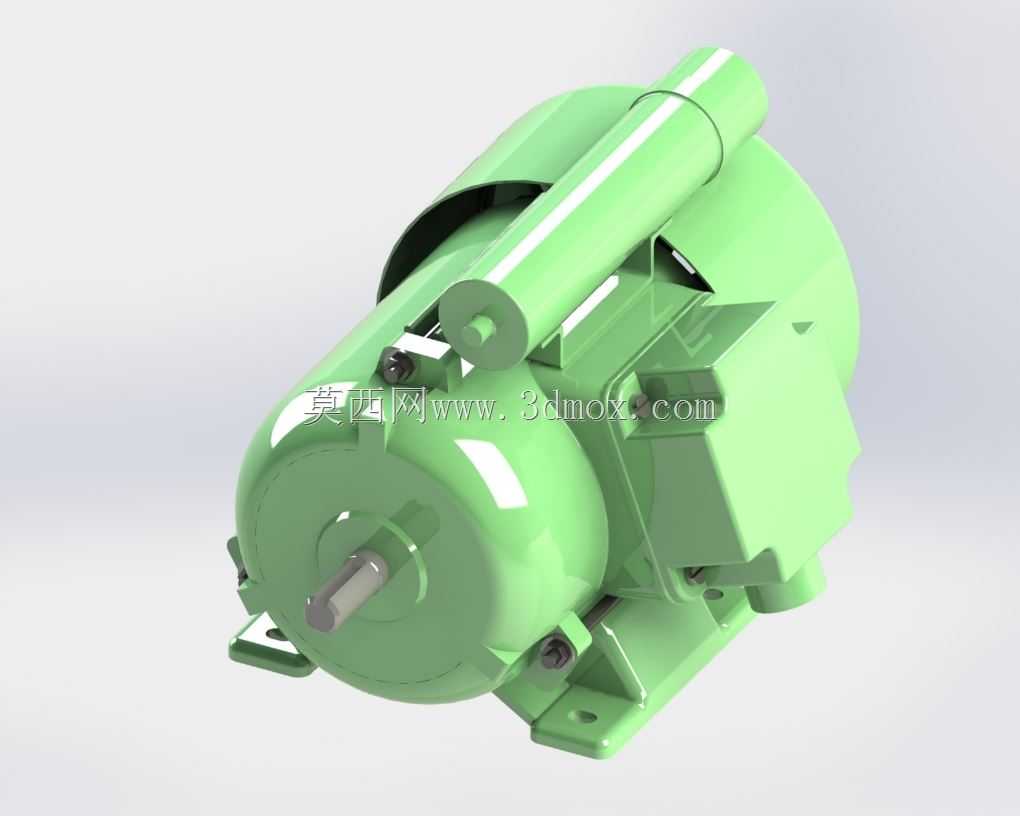

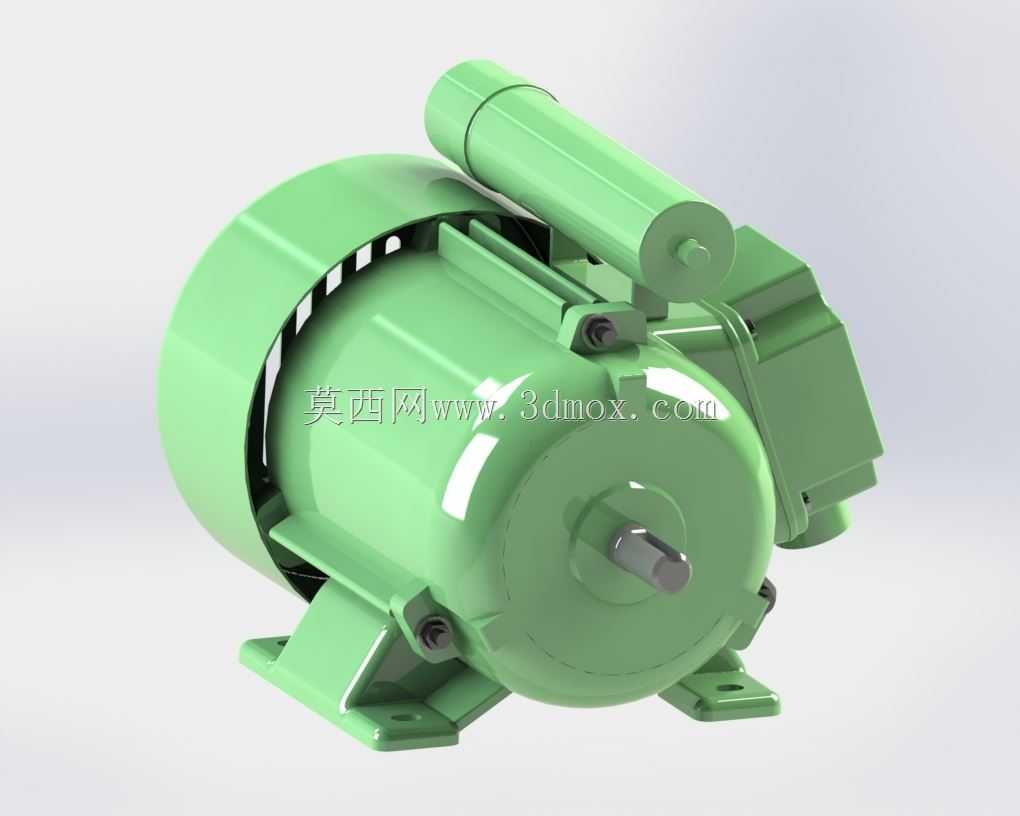

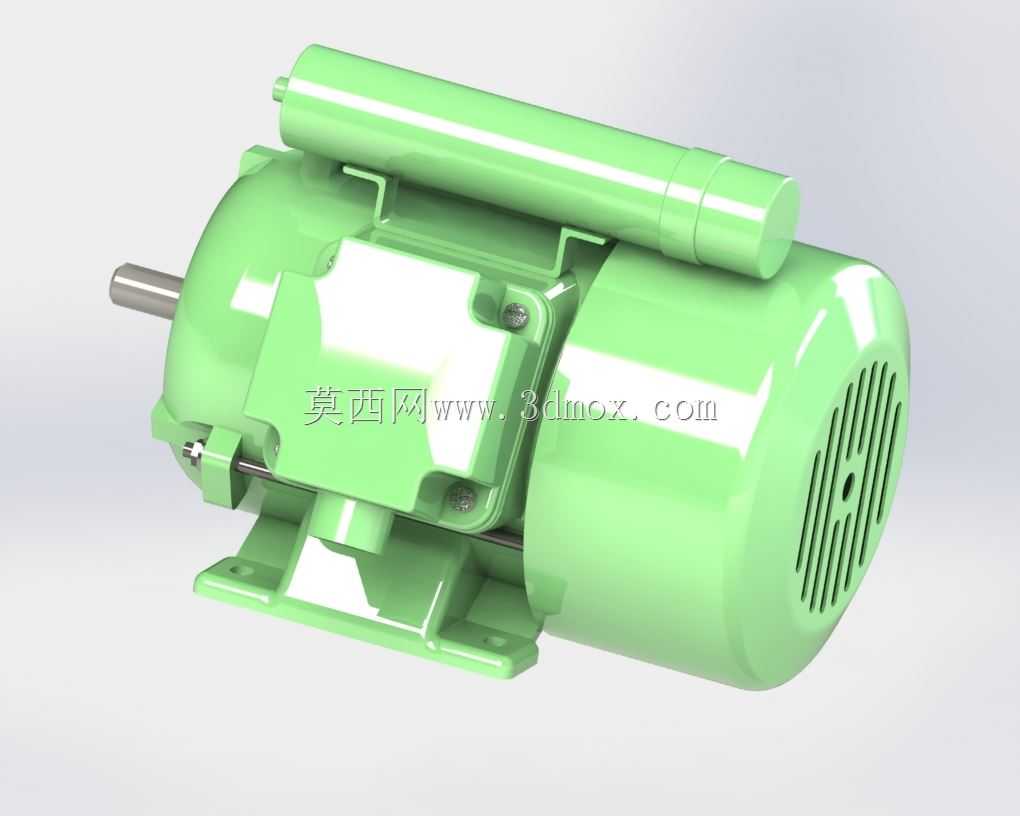

LUEFFER D-5170单相异步电动机结构建模

这款单相异步电动机的三维建模，完全围绕民用及小型工业场景的实际使用需求展开设计还原，可广泛适配小型木工机床、农用排灌辅助设备、食品加工单机、小型输送装置以及家用作坊类生产设备的动力输出场景，在缺乏三相工业供电的作业环境下，能够稳定提供可靠的旋转动力输出，适配多数对启动扭矩有中等要求的低压传动场景。从实际功能特性来看，该款电机顶部集成了独立的启动电容腔体，能够在单相供电回路中完成相位拆分，为电机转子提供足够的启动转矩，避免带载启动时出现堵转、闷车的问题；机身尾部采用一体化格栅式端盖设计，在保证壳体结构强度的同时，能够形成贯通式散热风道，配合转子自带的风叶结构，可在电机持续运转过程中快速带走定子绕组产生的热量，将绕组温升控制在绝缘等级允许的范围内，延长电机的连续运行时长。在设计思路的还原上，建模过程充分考虑了实际生产的装配逻辑：机座采用铸铁材质的一体化底脚结构，四个安装脚预留了标准的长圆形安装孔位，可适配一定范围内的安装位置偏差，降低现场安装的对位难度；接线盒设置在机身侧面的居中位置，预留了足够的接线操作空间，方便现场电工完成电源线缆的接入与紧固，同时接线盒盖采用螺栓压紧的密封结构，可阻挡日常作业环境中的粉尘、溅水侵入接线腔体，避免出现接线短路的隐患。从安装边界与尺寸适配来看，该模型严格还原了该款电机的实际安装尺寸：输出轴采用标准圆柱形轴伸，带标准键槽结构，可直接匹配标准联轴器、皮带轮等传动连接件；底脚安装孔的孔距、轴伸中心到底脚安装面的中心高均符合对应功率等级单相电机的通用安装尺寸规范，可直接替换同规格的老旧故障电机，无需对原有设备的安装基座做额外改造；机身整体外径、电容腔体的突出高度、尾部风罩的伸出长度都做了1:1的比例还原，能够直接用于设备整体布局的干涉检查，在设备设计阶段即可提前确认电机安装后与周边护罩、传动部件的安全间隙，避免实际装配时出现空间冲突。机身表面的散热筋结构、吊环安装位、端盖紧固螺栓的位置都做了精细还原，能够直观呈现电机的装配关系与外部结构特征，为设备的动力选型、安装布局设计提供直观的三维参考。
