工业卧式振动电机三维结构设计

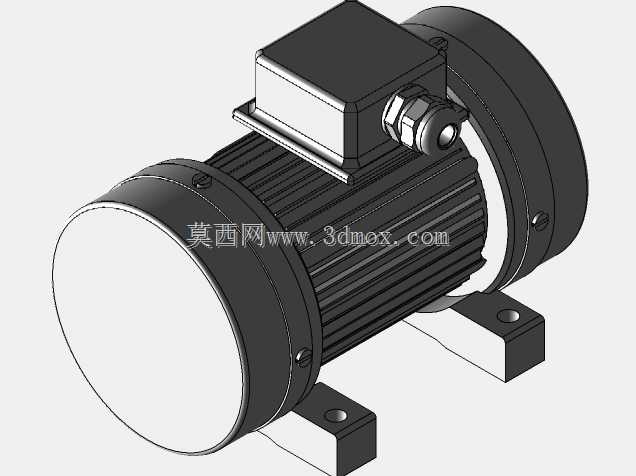

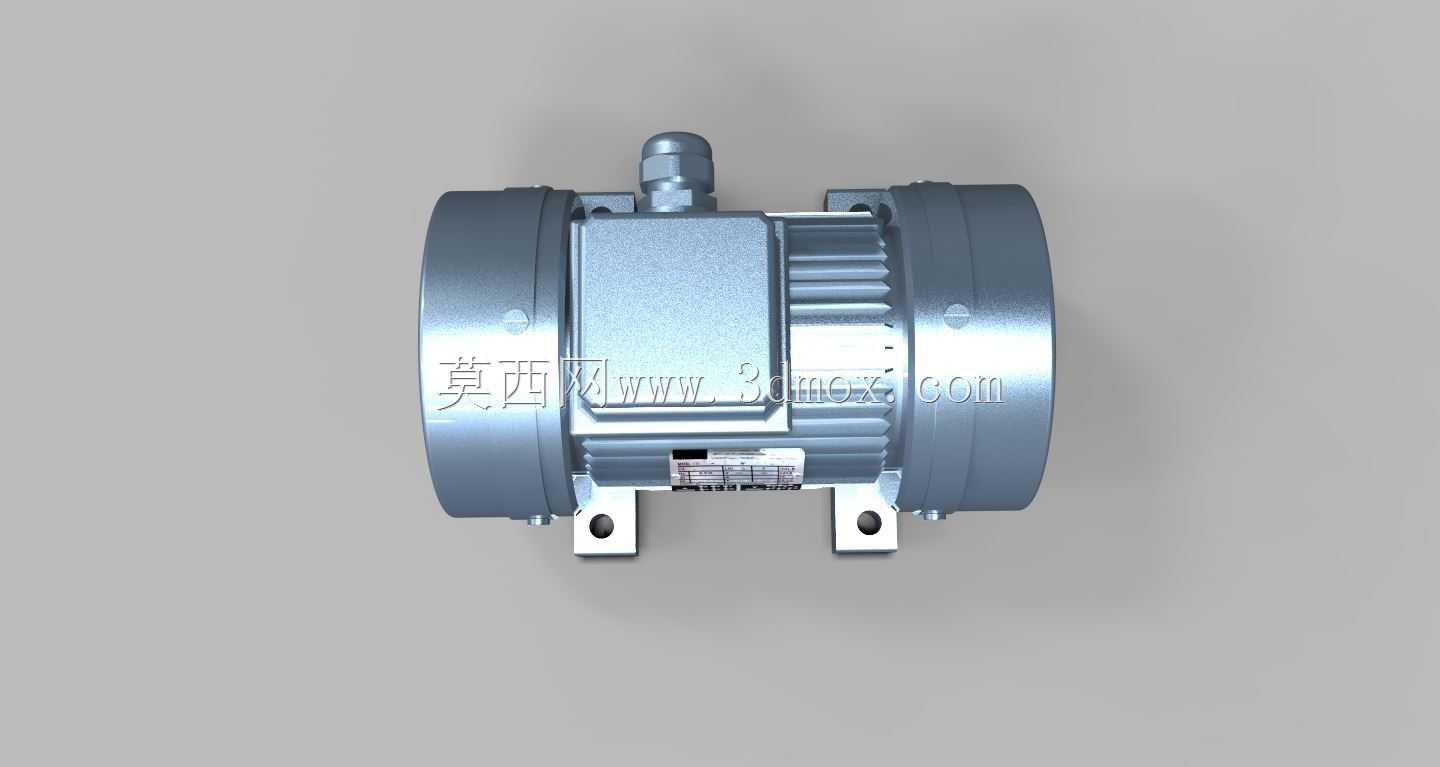

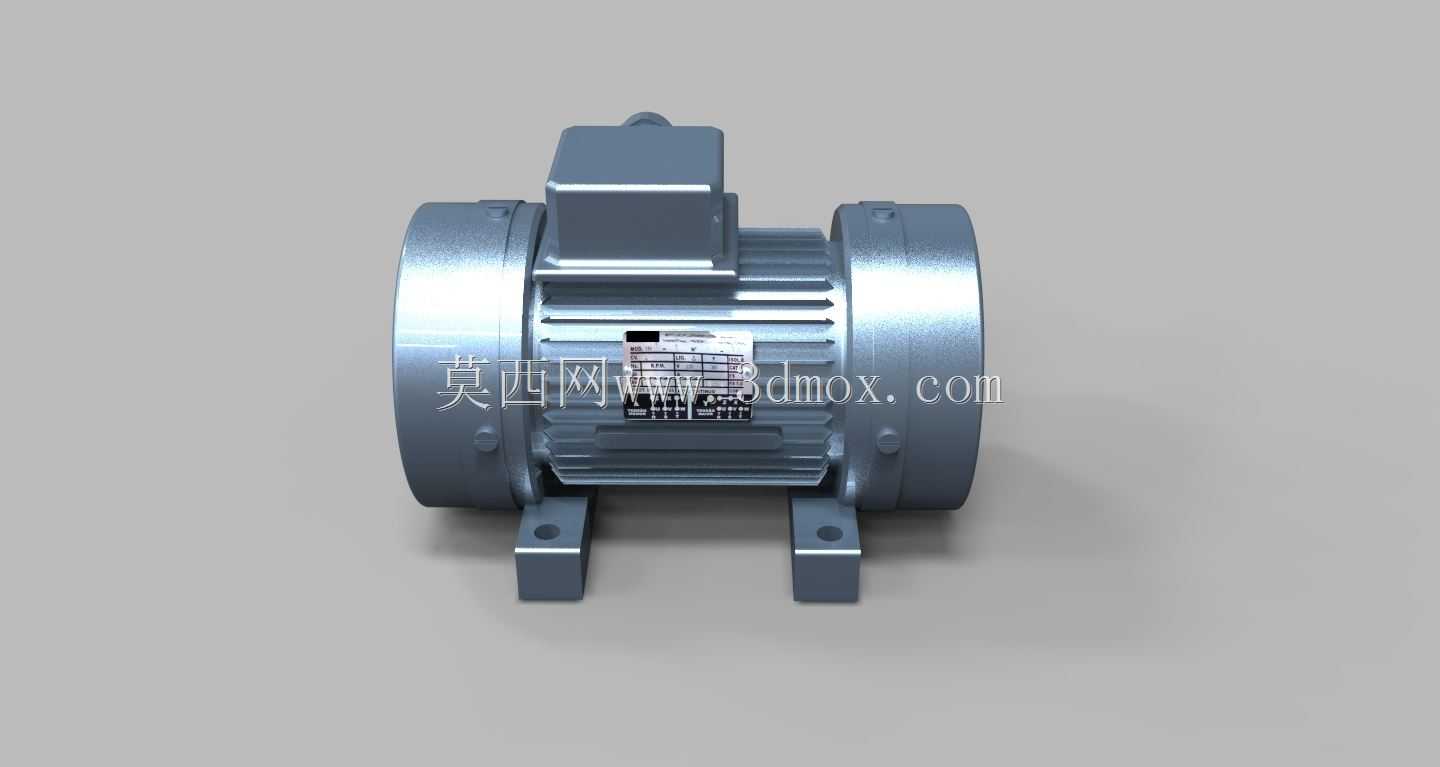

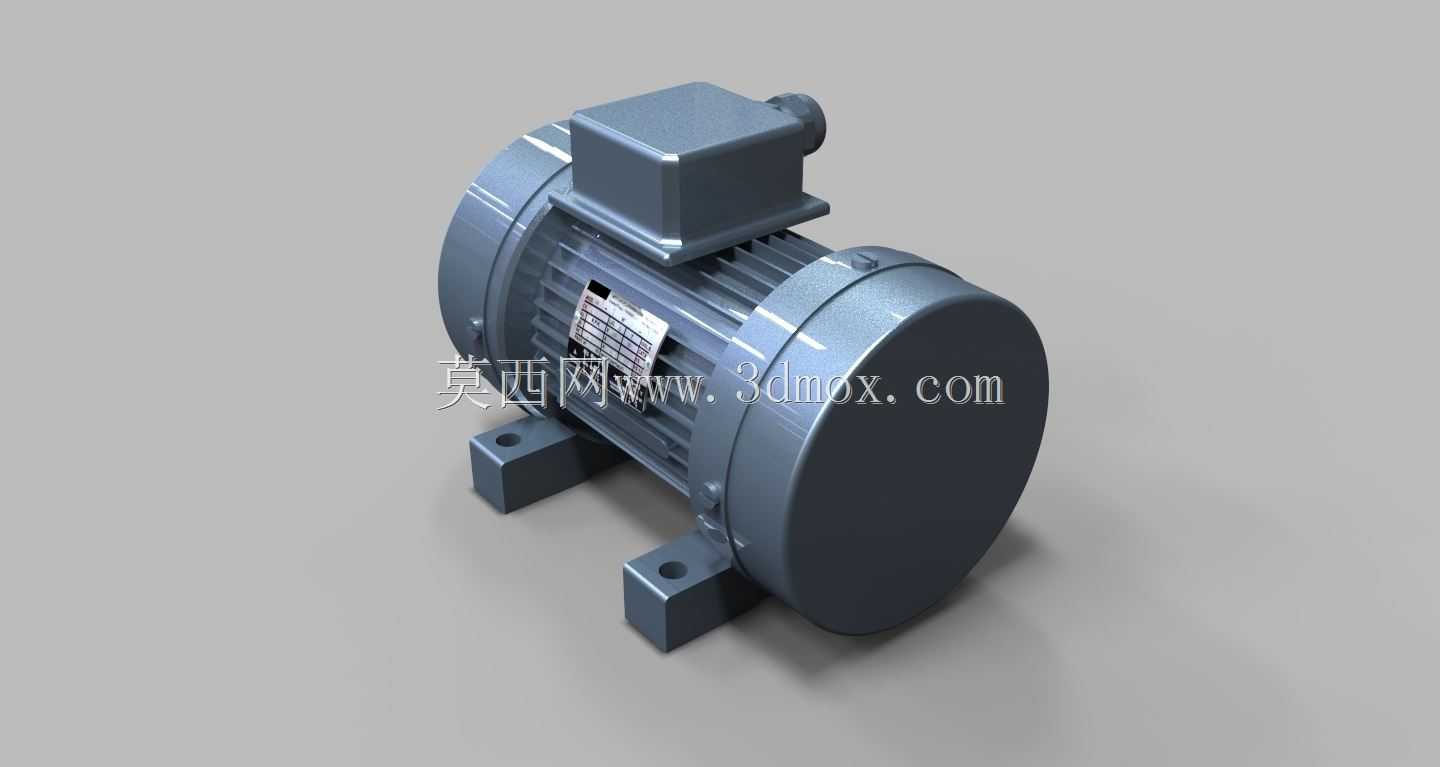

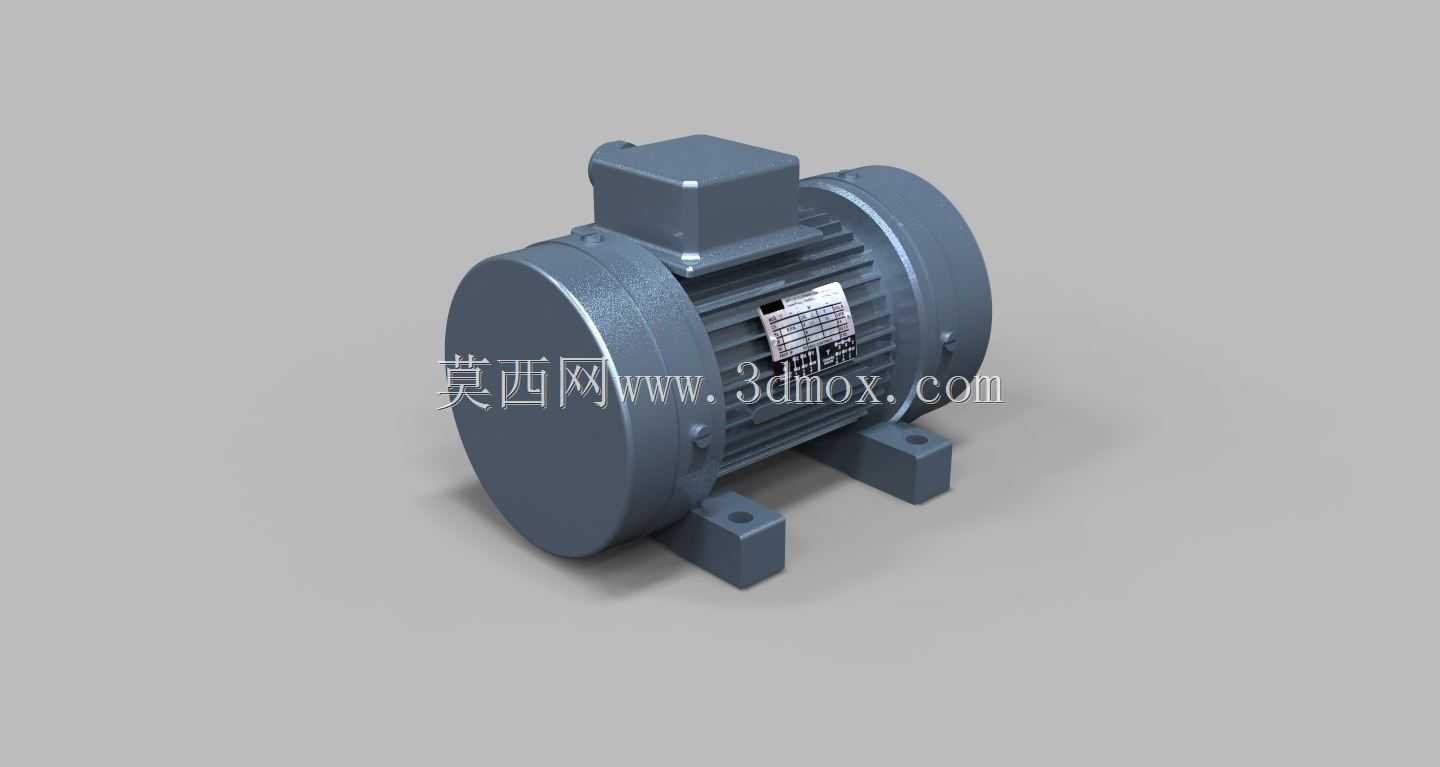

这款卧式振动电机是各类振动筛分、振动给料、振动夯实、料仓破拱设备的核心激振动力源，广泛应用于矿山筛分、建材生产、粮食加工、化工物料输送、铸造砂处理等多个工业场景，能够为配套设备提供稳定可调的周期性激振力，驱动设备完成物料分级、定向输送、紧实成型、防堵出料等核心作业，是散料处理生产线中不可或缺的动力部件。从功能特性来看，该振动电机通过转子轴两端加装可调偏心块，利用轴与偏心块高速旋转产生的离心力得到激振力，可通过调整偏心块的夹角灵活调节激振力大小，适配不同工况下的振幅需求，相较于传统的外接激振器结构，它将动力源与激振源合二为一，整体结构紧凑，激振效率更高，运行过程中噪音更低，能耗表现更优，同时具备较强的抗负载波动能力，可在多粉尘、高湿度的恶劣工业环境下长期稳定运行。在设计思路上，该模型采用全封闭卧式机壳结构，机壳表面设计有均匀分布的轴向散热筋，能够在电机运行过程中快速导出内部热量，避免长时间高负载运行出现过热问题；顶部集成独立接线盒结构，接线腔做密封处理，可有效阻挡粉尘、水汽侵入接线端子，降低电路故障概率；两端端盖采用高强度铸铁材质，内置高精度轴承支撑结构，可承受偏心块旋转带来的径向交变载荷，延长轴承使用寿命；底部采用双安装脚座设计，脚座上预留标准安装通孔，可直接通过螺栓固定在配套设备的安装基面，无需额外加装复杂的传动连接结构。从安装边界来看，该卧式振动电机的轴向尺寸与径向直径比例协调，安装脚座的孔距、脚座厚度、轴伸端尺寸均匹配主流工业振动设备的安装标准，接线盒位于机壳顶部居中位置，不会与周边安装结构产生干涉，整机重心沿安装脚座中心平面对称分布，运行过程中不会产生额外的偏载力矩，可有效降低配套设备的整体振动噪音，提升整套设备运行的平稳性。在细节设计上，机壳表面预留清晰的铭牌安装位，可标注电机的额定参数、激振力范围、接线方式等关键信息，端盖与机壳的连接采用均匀分布的螺栓紧固结构，便于后期拆解维护、更换轴承或调整偏心块夹角，整体结构兼顾了运行可靠性、安装便捷性与维护便利性，能够满足不同行业振动类设备的配套动力需求。
