带护栏爬梯的输送线维修操作钢平台

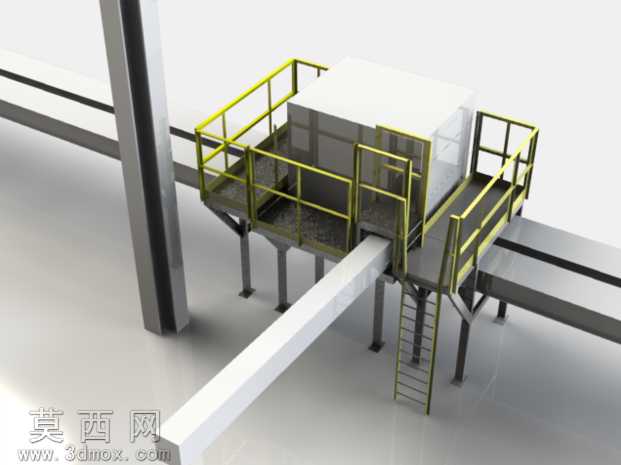

本作品为工业场景配套的输送线旁维修操作钢平台三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循钢结构设计的常规规范，所有构件尺寸匹配工业现场实际使用需求。模型整体采用自下而上的装配建模思路，首先完成主体支撑钢柱的建模，采用标准H型钢截面参数，柱脚设置适配的安装底板，预留螺栓安装孔位，保证平台与地面安装的稳固性；随后搭建平台主梁与次梁结构，主梁采用同规格H型钢与支撑柱做刚性连接，次梁采用矩形钢管排布，形成平台的承重基底，平台台面采用花纹钢板材质做铺设，在渲染环节为台面赋予带防滑凹凸纹理的金属材质，还原真实钢平台的防滑使用特性。平台周边设置标准化安全护栏，护栏采用黄色警示配色，建模时区分护栏立柱、上下横杆与中间竖杆的不同管径，扶手位置做圆弧过渡处理，避免尖锐棱角带来的安全隐患，在平台靠近输送线的一侧预留适配的开口，方便操作人员对输送线上的设备进行检修操作。平台侧面设置固定式钢直爬梯，爬梯踏步采用防滑圆钢制作，两侧设置扶手，爬梯与平台主体、地面支撑位置均做牢固的连接结构建模，保证上下通行的结构合理性。平台中部预留设备放置的箱体空间，可承载配套的维修配套设备，外围框架整体围绕下游灰螺旋输送设备的维修需求设计，建模时对所有钢结构的连接节点做了细化处理，包括焊接节点的示意、螺栓连接的孔位匹配，渲染阶段为不同构件赋予对应材质：支撑结构采用深灰色碳钢材质，护栏采用亮黄色喷塑金属材质，爬梯做同护栏的警示配色处理，相邻输送线采用白色哑光输送槽材质，整体渲染光影柔和，清晰展现各部分的结构层次与装配关系，完整还原工业现场维修操作平台的真实形态，可用于工业布局规划、钢结构方案展示、相关设备配套设计参考等场景。
