冷却水用过滤冷凝集成装置结构设计

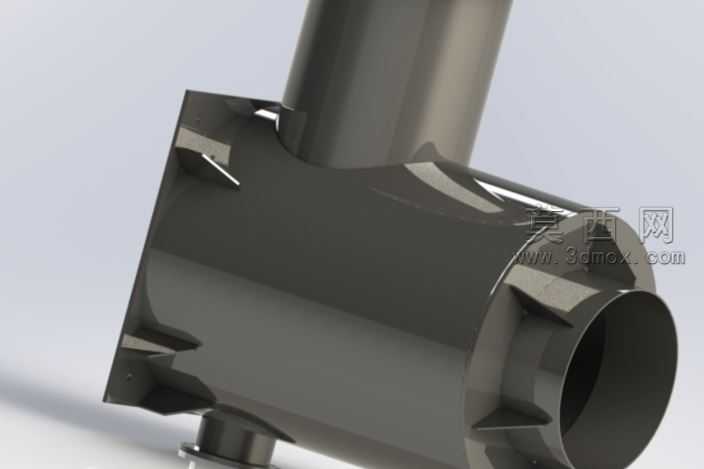

本作品为面向冷却水回路的过滤冷凝集成功能部件，建模阶段采用自顶向下的设计思路，首先梳理冷却回路中介质过滤、热量交换、管路衔接的核心功能需求，确定主体采用三通式集成腔体结构，避免多部件拼接带来的密封风险与流道阻力损失。建模过程中优先构建内部流道的基准曲面，以流体通径参数为核心约束，依次向外生成腔体壁厚、接口定位结构、外部加强筋特征，所有接口尺寸均匹配常规工业冷却水回路的管路标准，确保部件可直接对接现有管路系统。材质渲染阶段，主体部件采用哑光深灰工程塑料质感，模拟工业级耐腐改性PP材质的视觉效果，表面添加细微的磨砂纹理与均匀的环境反射，还原真实工业部件的表面质感；金属接口部分添加轻微的倒角高光与使用痕迹，避免渲染效果过于失真。结构设计上，主体腔体侧面设置多道径向加强筋，既提升腔体的承压能力，也可作为安装定位的卡位结构；主流通通道内集成过滤与冷凝导流结构，无需额外加装独立过滤装置即可实现冷却水的杂质拦截与预冷功能，有效缩减冷却回路的安装空间。建模时对所有棱角处均添加符合工业生产要求的工艺圆角，避免应力集中问题，同时兼顾注塑或机加工的工艺可行性，所有配合面均预留合理的公差间隙，确保后续装配环节的顺畅性。渲染阶段采用柔和的侧上方打光方案，清晰呈现部件的结构轮廓与表面质感，背景选用浅灰纯色突出主体结构，可直观展示部件的整体形态与接口布局，为后续的工程出图、装配模拟、性能仿真提供精准的三维模型基础。
