手动板材压合校形工装结构设计

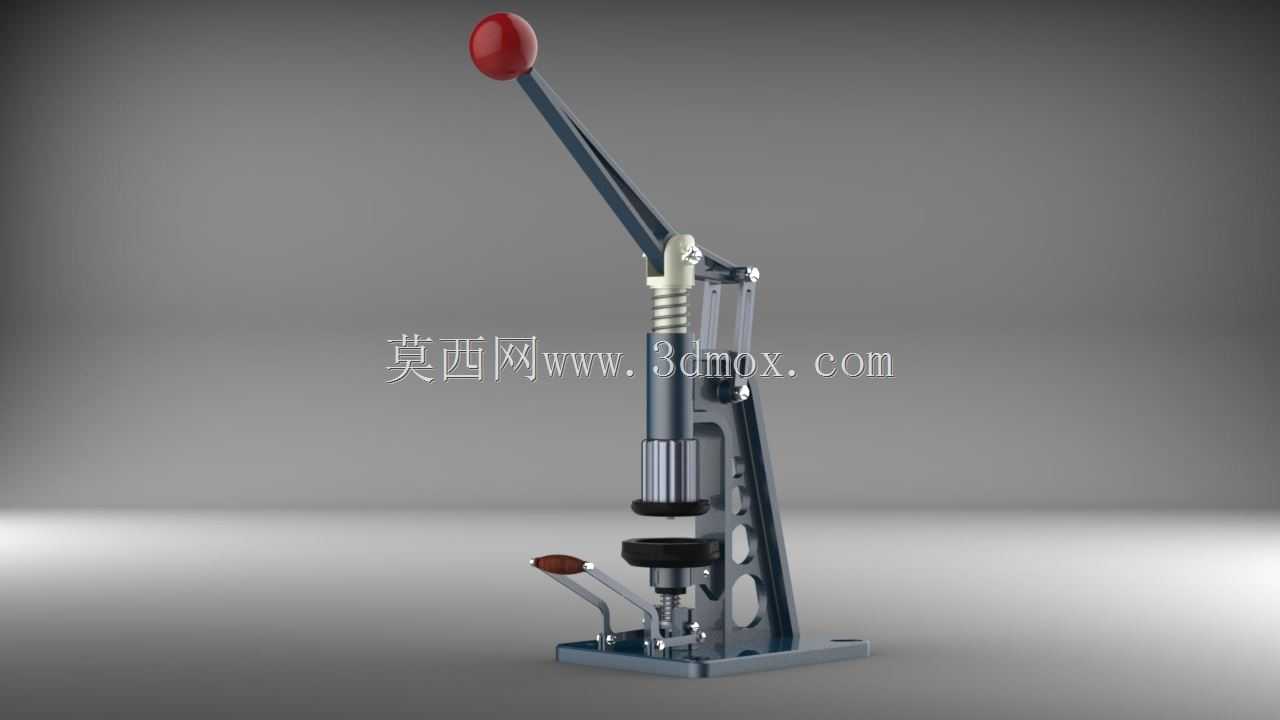

这款手动板材压合校形工装，主要面向小型五金加工、皮具裁切定型、薄金属板材校形、广告标识制作等小批量加工场景，可放置在常规工作台面使用，无需外接气源或电源，适合个体加工户、小型维修车间、教学实训场景使用，能够完成薄钢板、铝板、皮革、硬纸板等片状材料的压合、校平、冲裁、压印等作业，替代人工敲击的传统作业方式，提升加工精度与作业效率，降低操作人员的劳动强度。

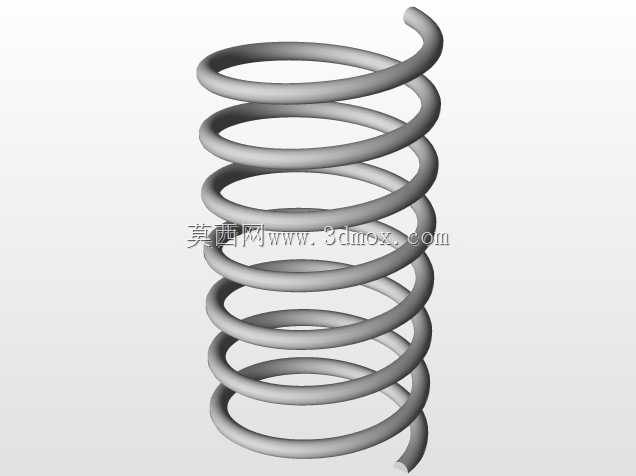

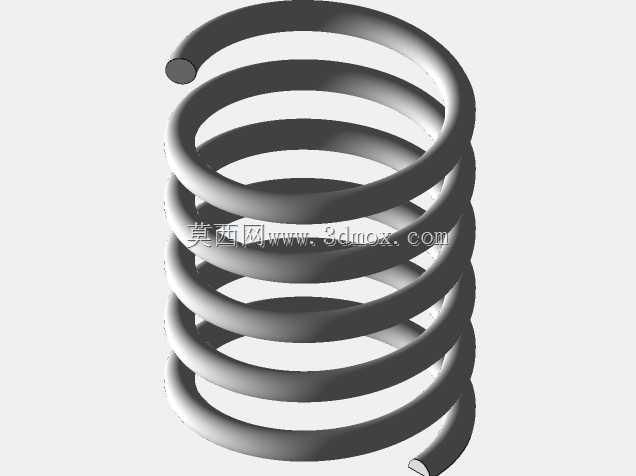

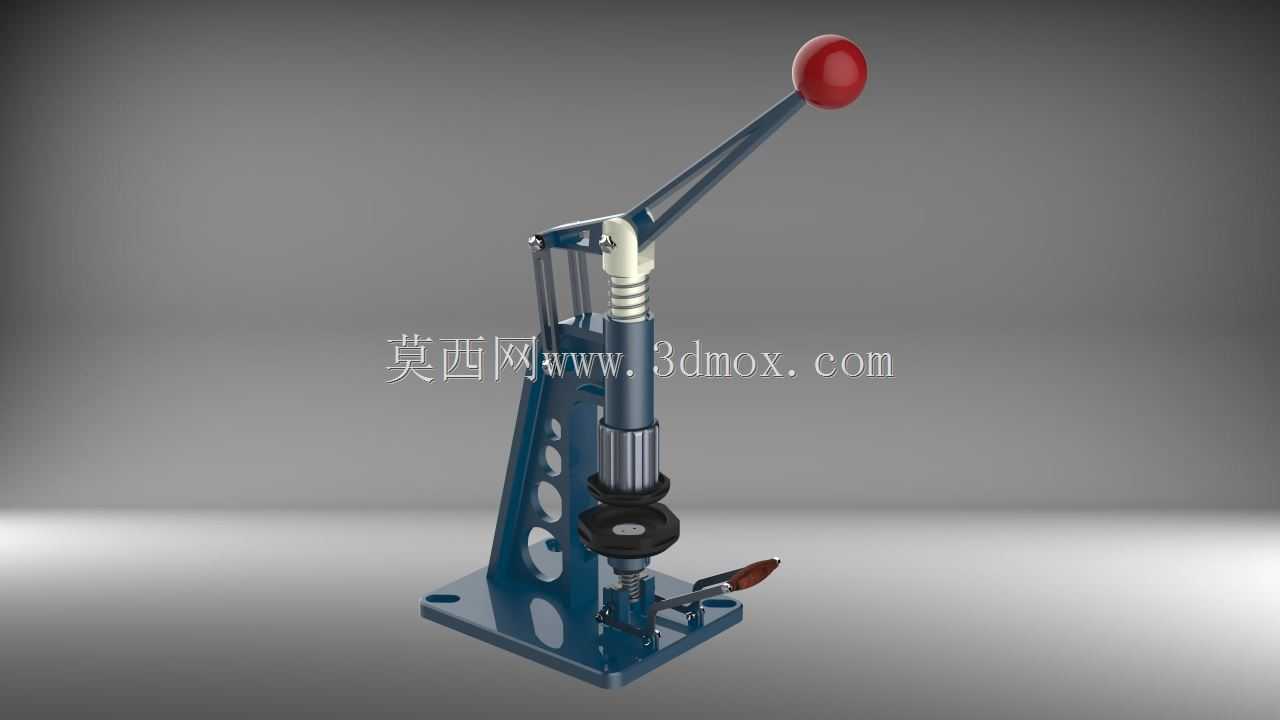

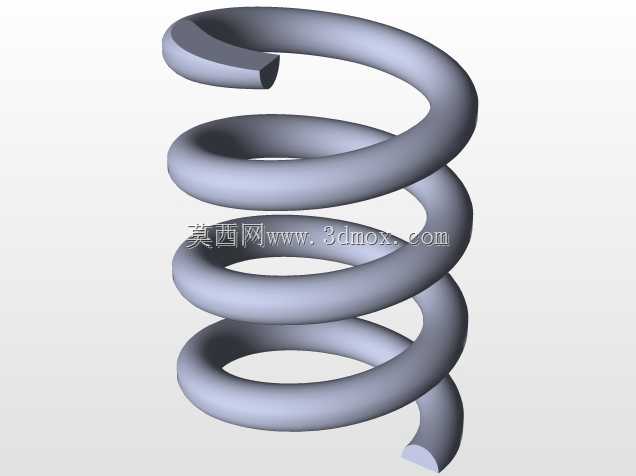

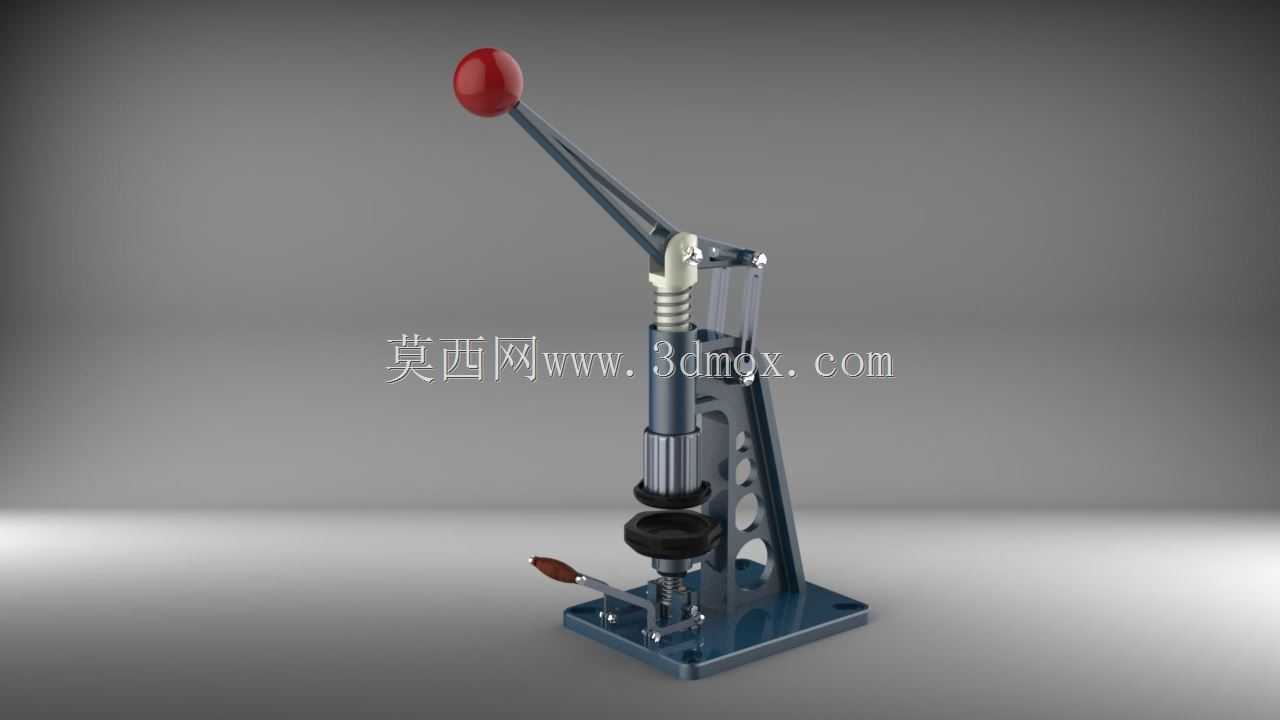

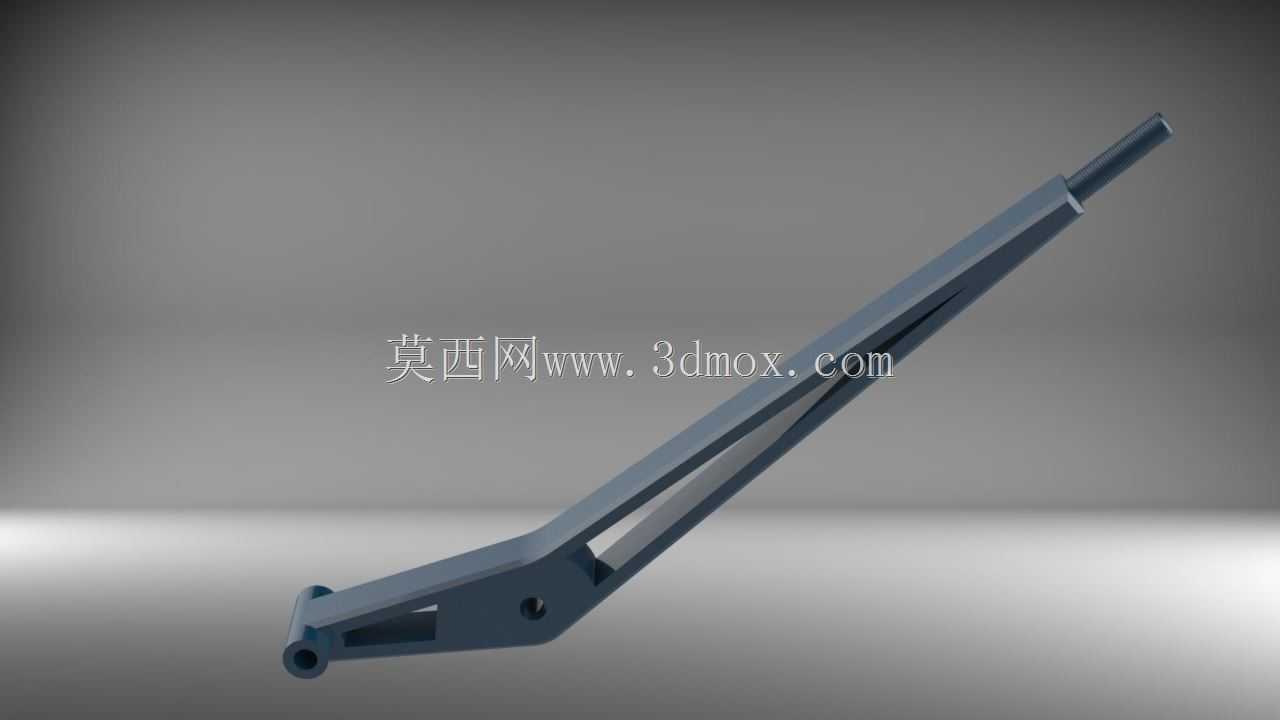

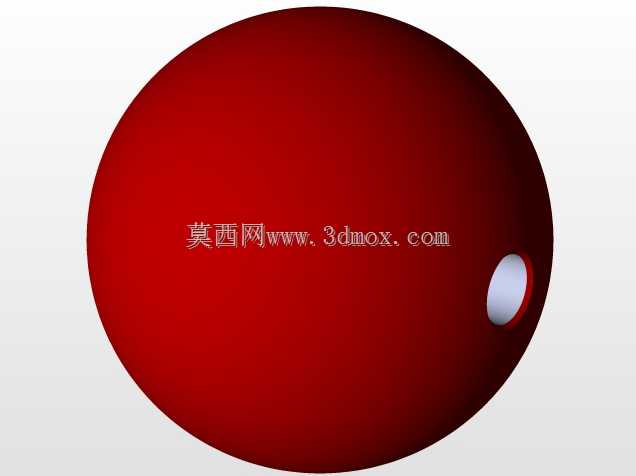

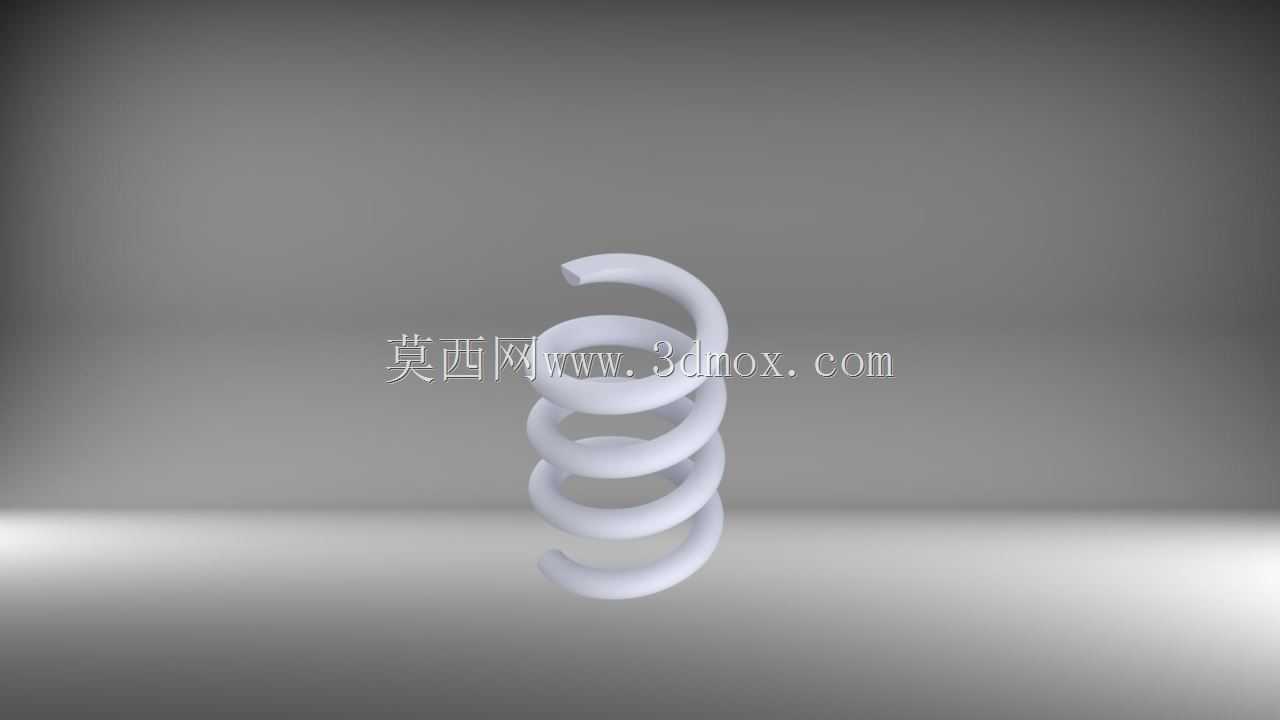

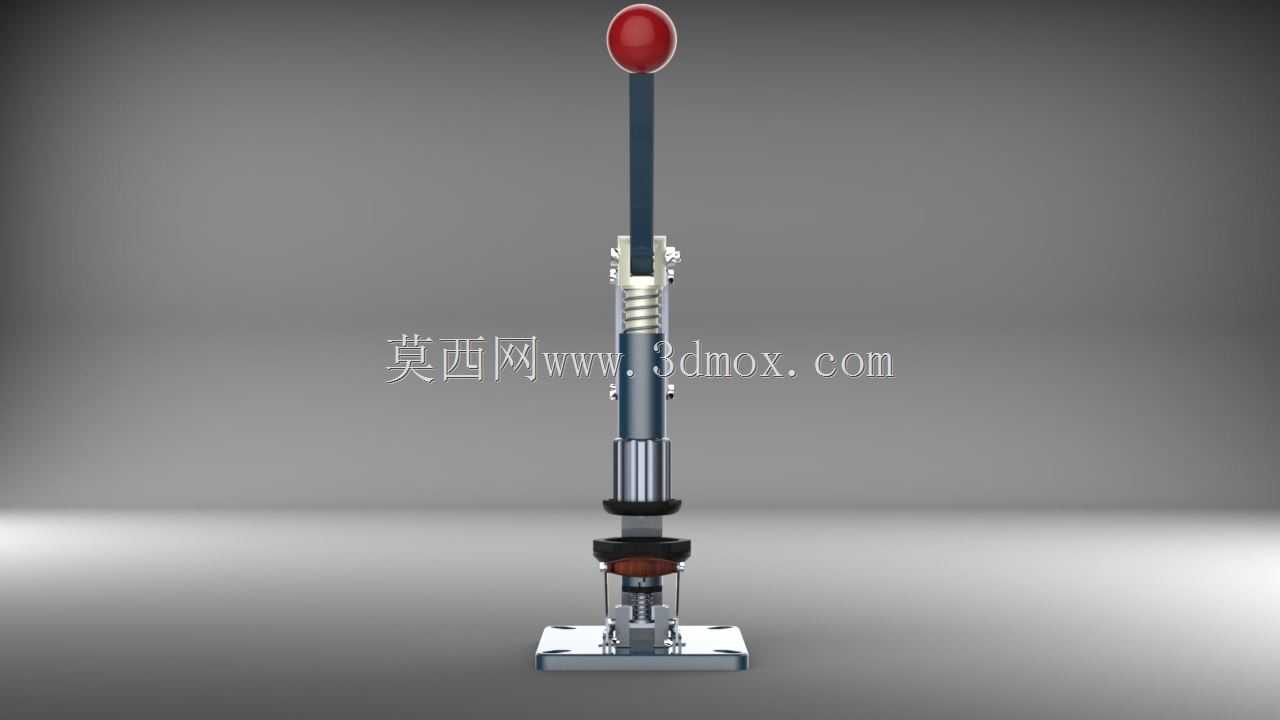

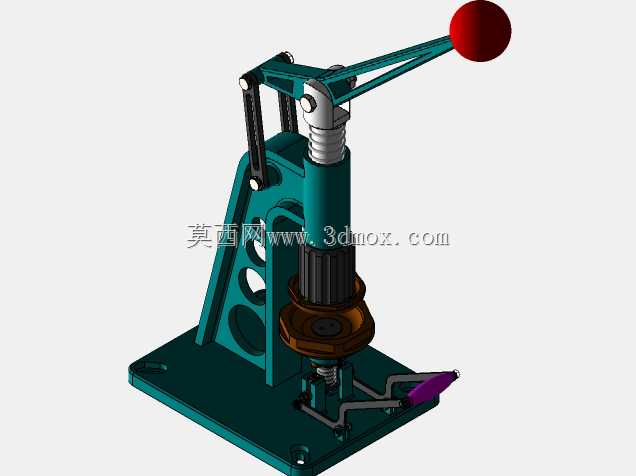

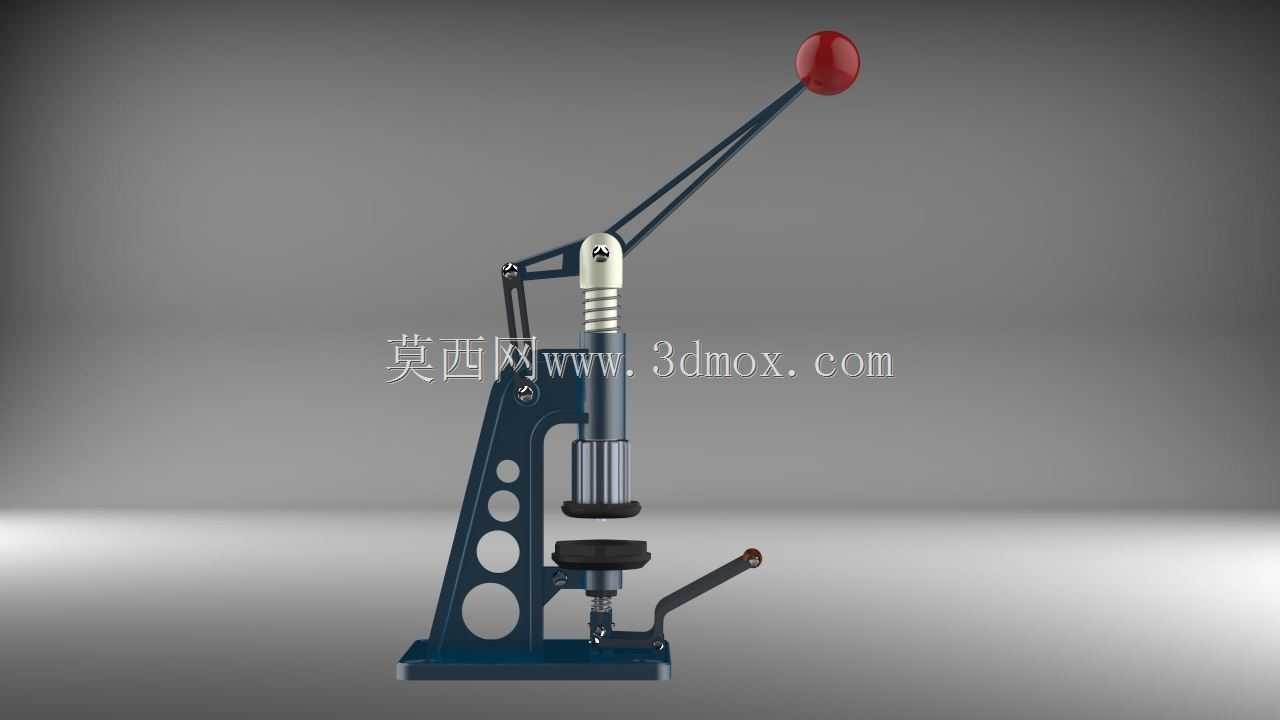

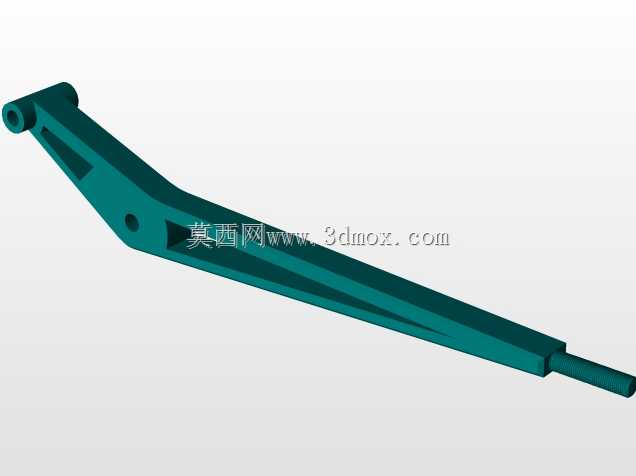

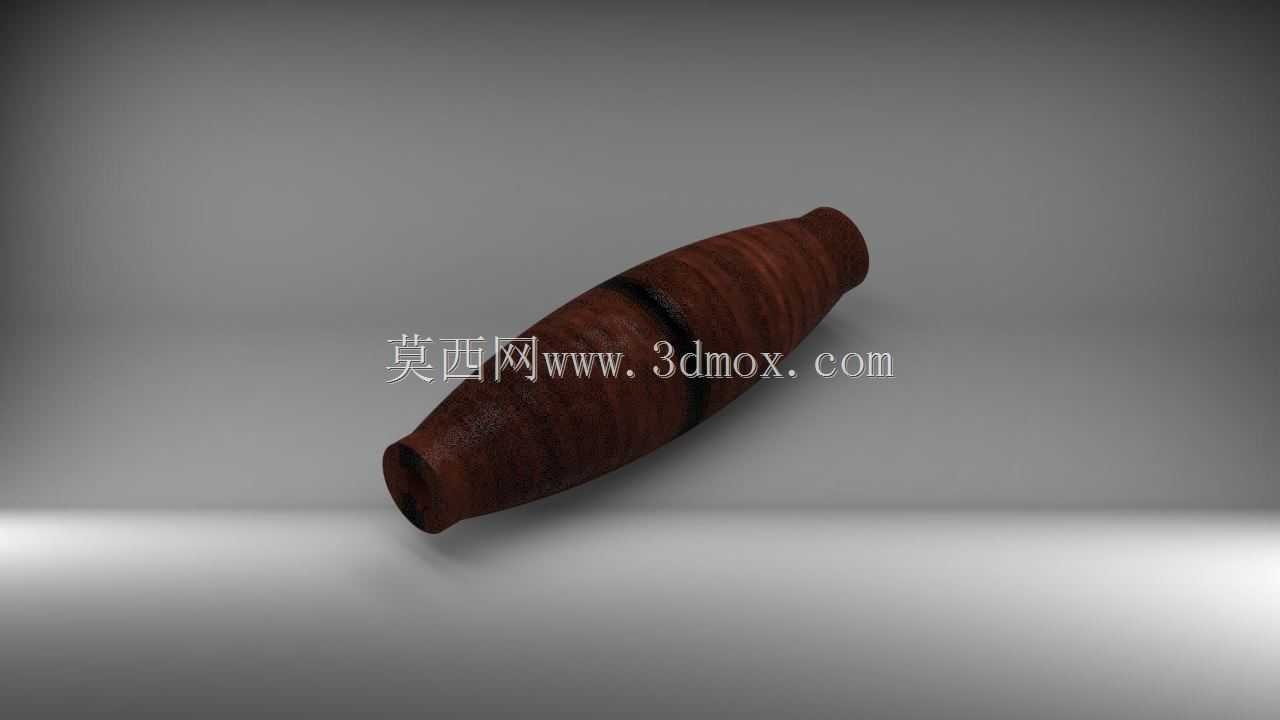

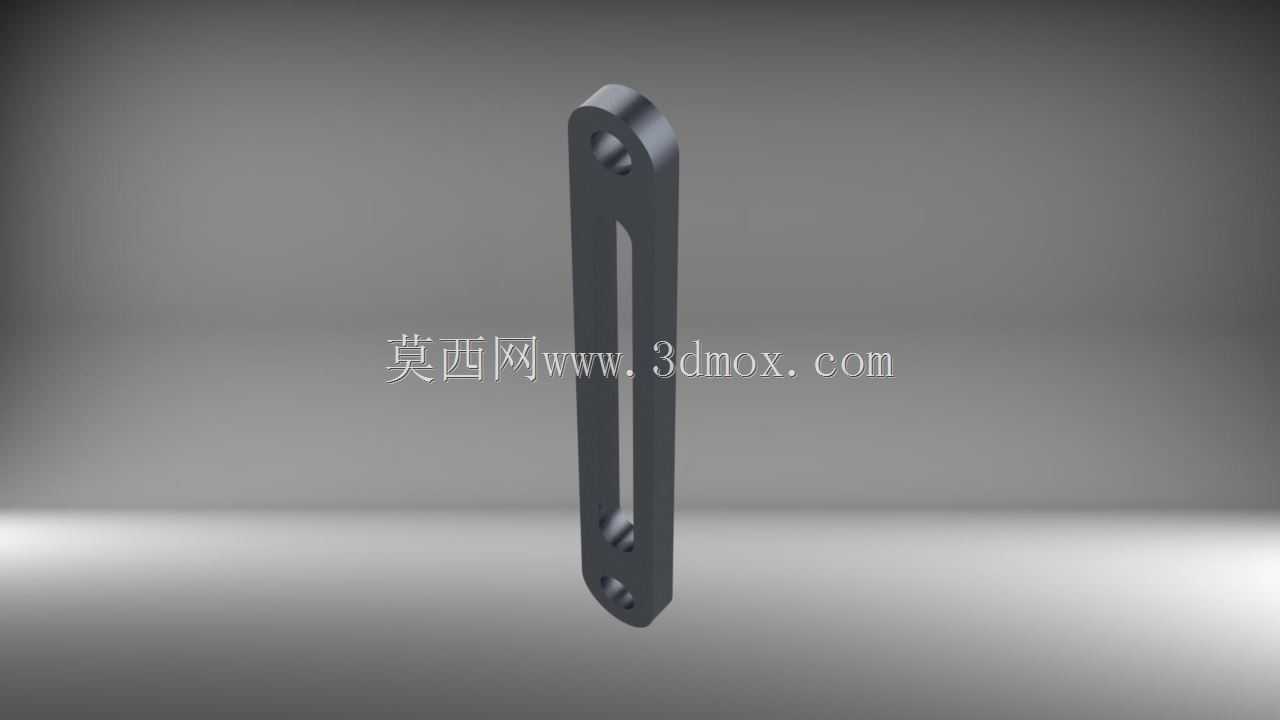

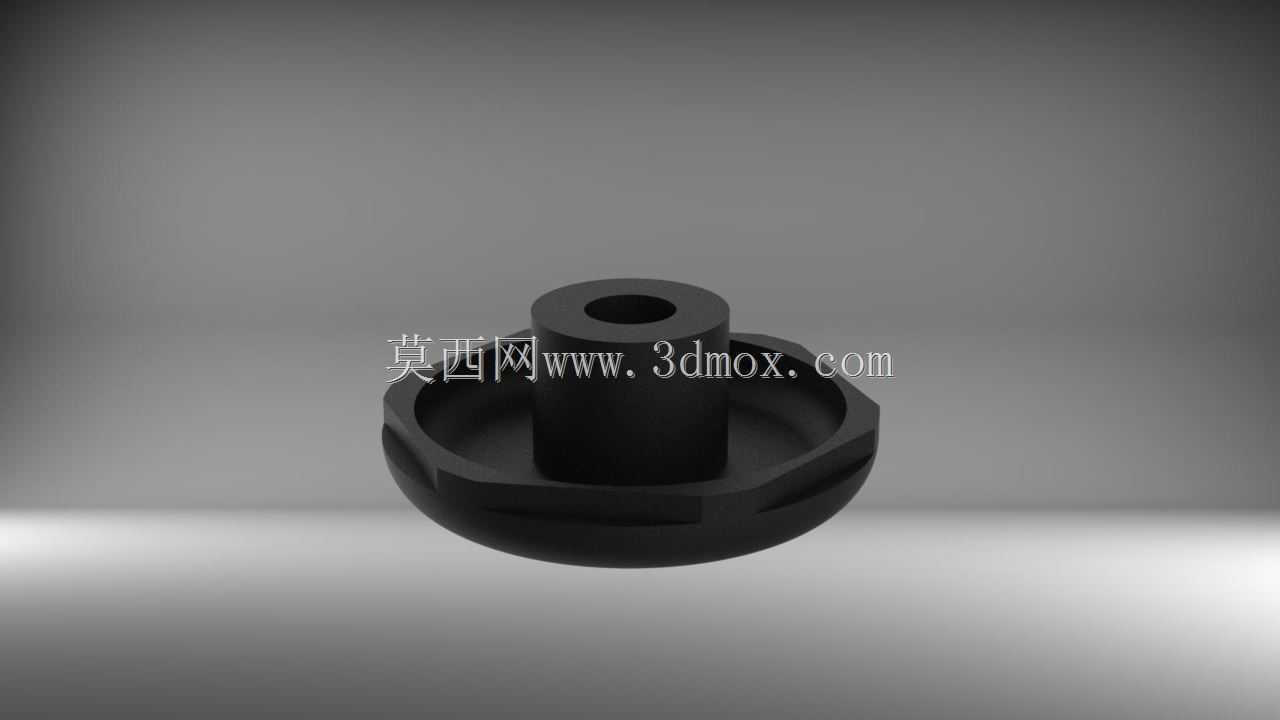

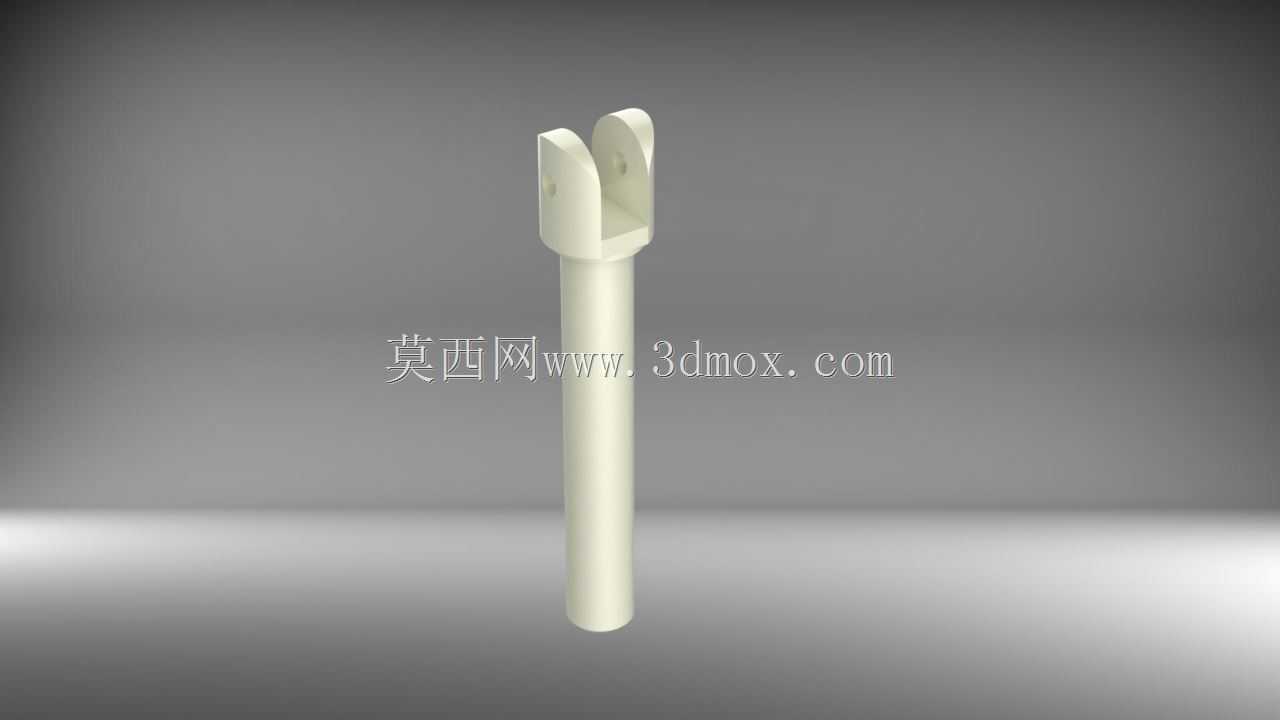

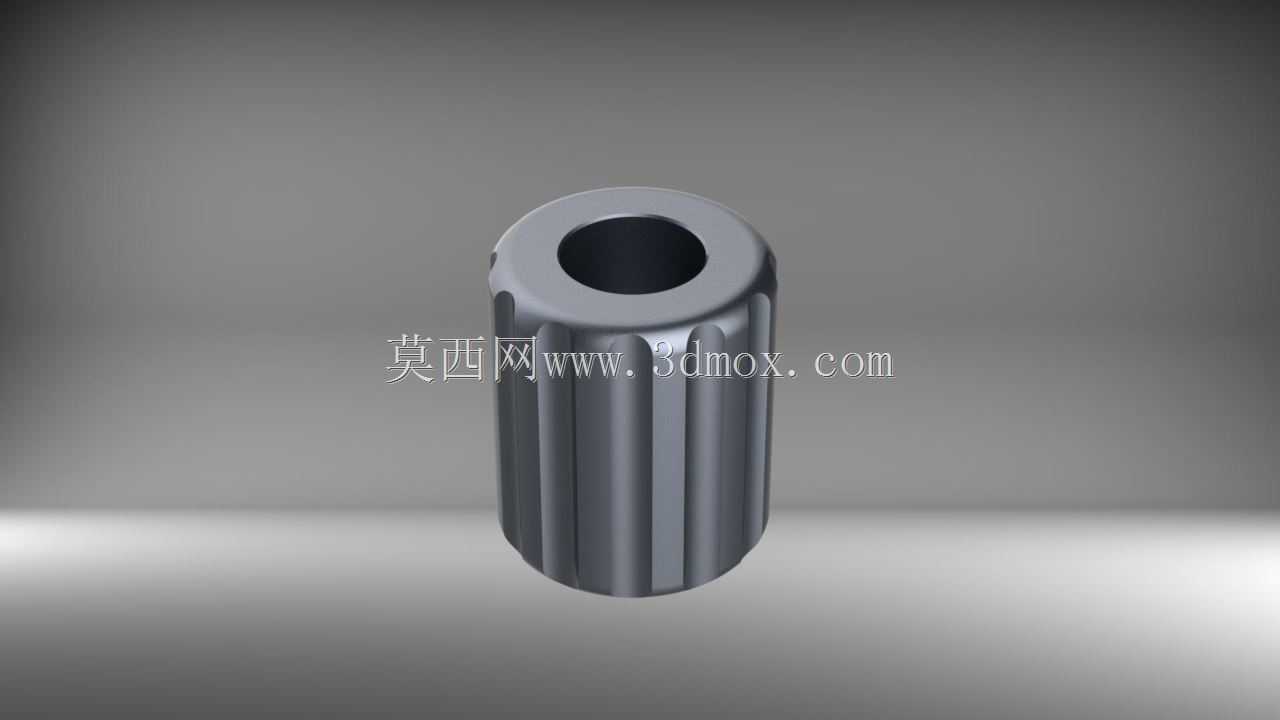

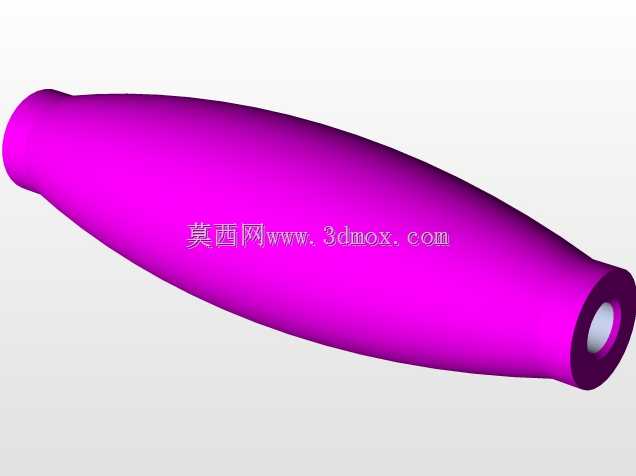

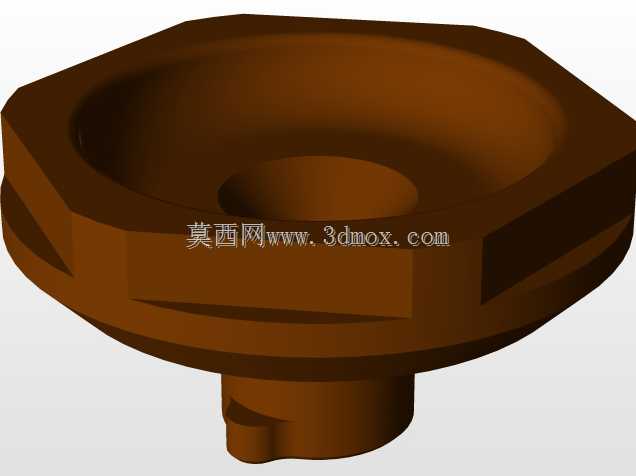

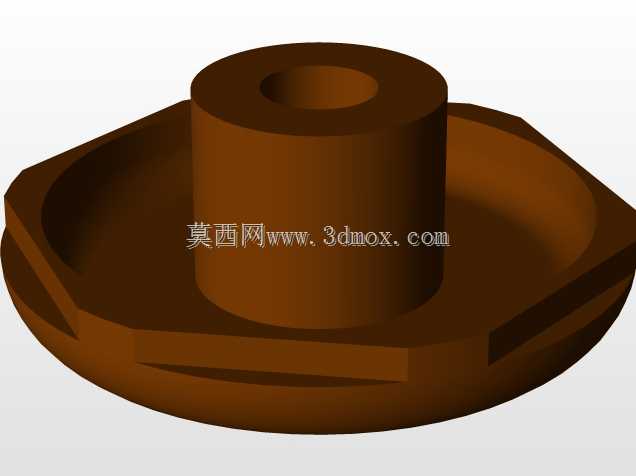

设备采用手动杠杆式施力结构，长操作臂搭配顶部红色防滑握球，通过杠杆放大原理放大操作人员的手部施力，配合内部的弹簧复位结构，单次压合作业完成后压头可自动回弹复位，无需手动提拉复位，操作流程简单易上手，新操作人员经过简单讲解即可独立完成操作。设备底部设置有可调节的下支撑结构，侧方的小操作手柄可微调下工作台的高度，适配不同厚度的加工材料，上下压合面均采用平整耐磨的金属材质，保证压合过程中受力均匀，避免材料表面出现压痕或局部受力变形的问题。

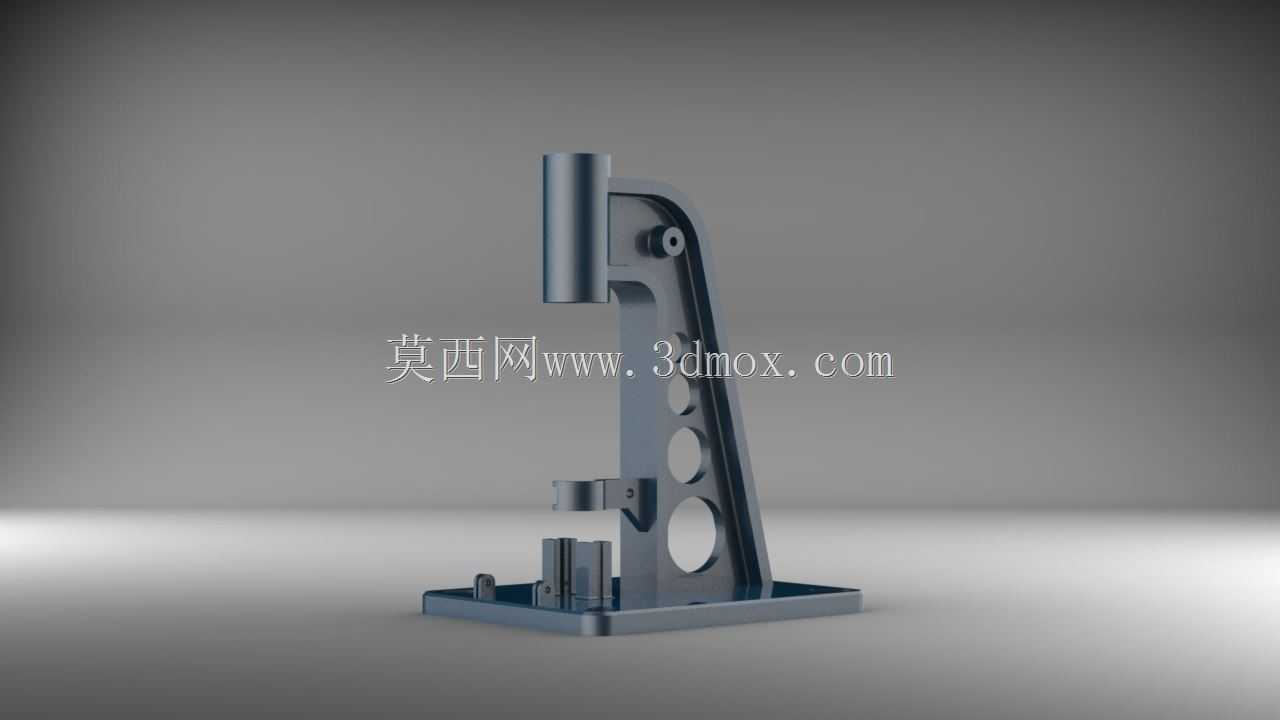

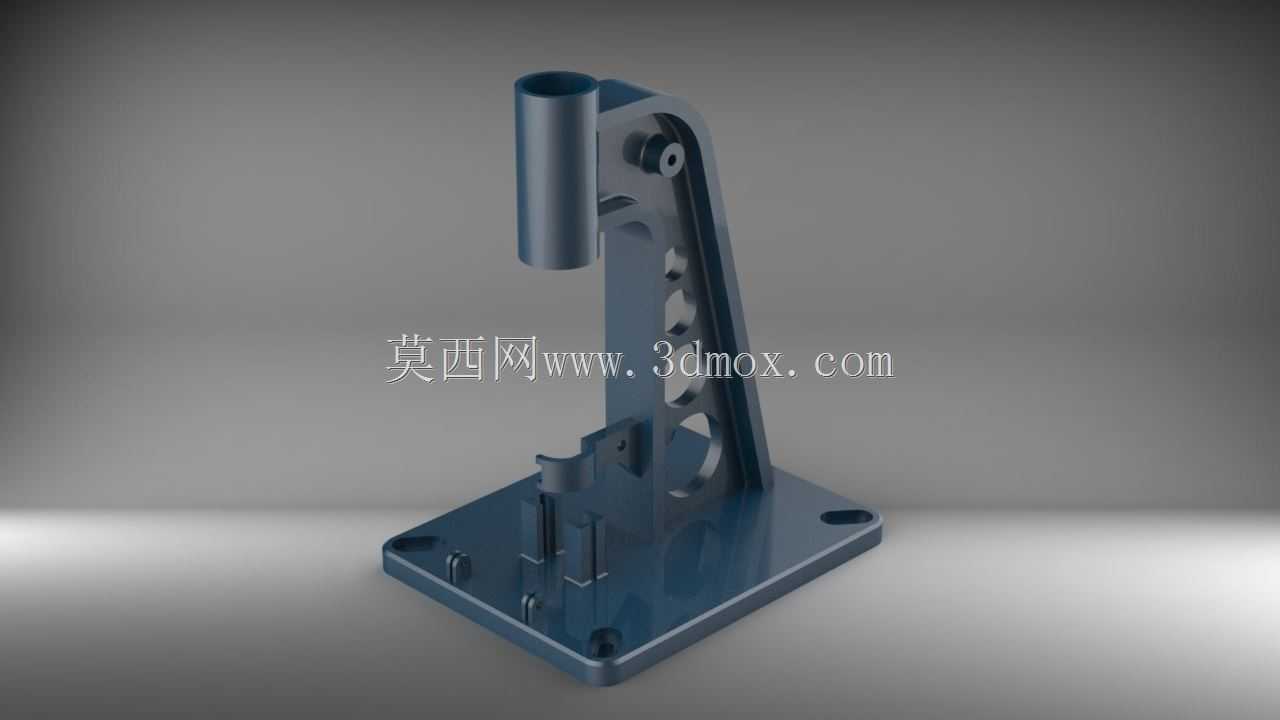

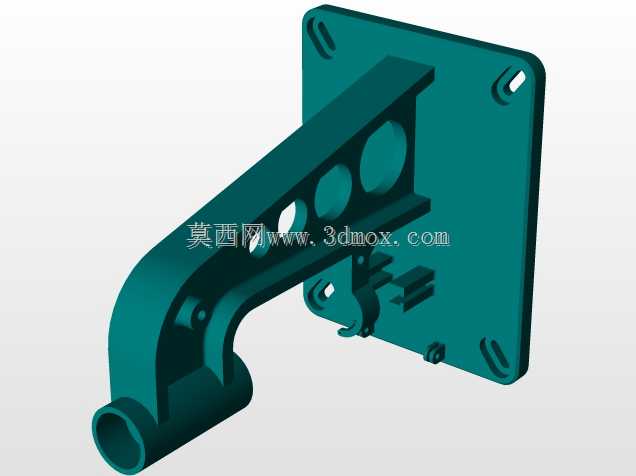

整体机架采用立式镂空立架结构，立架侧面开设多个圆形减重孔，在保证机架整体结构刚性、避免压合作业时机架出现形变晃动的前提下，尽可能降低设备整体重量，方便设备的搬运与位置调整。设备底部为平整的方形安装底座，可通过螺栓直接固定在工作台面上，也可直接放置在平整台面使用，安装边界灵活，无需预留过大的操作空间，常规单人工作台即可容纳设备放置与操作空间。

设计过程中优先考虑操作的安全性与便捷性，操作臂的活动范围做了限位设计，避免操作过程中臂体过度摆动造成磕碰，所有金属棱边均做了倒圆角处理，去除加工毛刺避免划伤操作人员。压头与工作台的同轴度经过精准调校，保证压合过程中上下工作面完全平行，压合受力均匀，针对薄板材校形作业时，可有效消除板材的局部翘曲，保证加工后的板材平面度符合工艺要求；针对皮具、硬纸板等软性材料压合时，可保证粘接面完全贴合，无气泡、开胶等问题。设备的易磨损部件均采用可拆卸设计，长期使用出现磨损后可单独更换对应配件，延长设备整体使用寿命，降低后期维护成本。
