啮合传动大小齿轮组工程设计方案

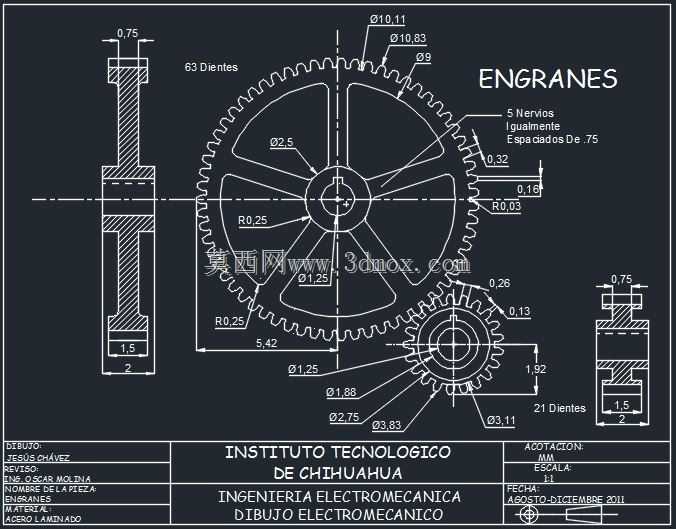

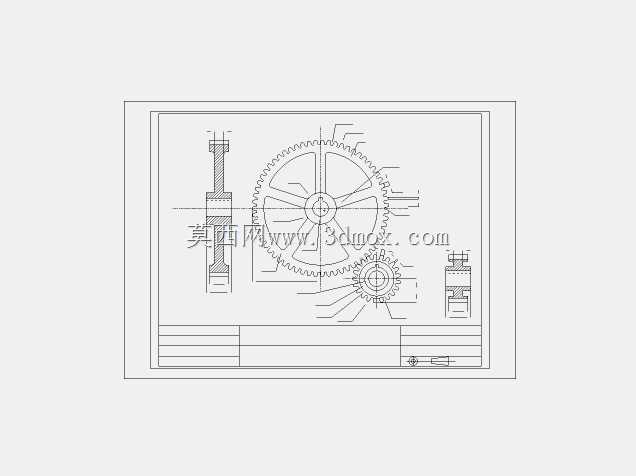

这套齿轮组是机械传动系统中的核心动力传递部件，广泛应用于各类需要转速变换、扭矩传递的工业设备场景中，覆盖轻工生产设备、通用输送装置、小型机床进给机构、农用机械传动单元等多个领域，是动力从驱动端向执行端传递过程中，实现转速匹配、扭矩放大或缩小的关键构件。在实际设备运行中，这套大小啮合的齿轮组能够稳定完成动力的换向与参数转换，当动力输入至大齿轮端时，可通过啮合作用带动小齿轮转动，实现输出端转速提升、输出扭矩降低的效果；若动力从小齿轮端输入，则可带动大齿轮转动，实现输出端转速降低、输出扭矩增大的效果，适配不同负载工况下的动力传输需求，保障设备运行过程中动力传递的平稳性与可靠性。在产品设计思路上，这套齿轮组采用了直齿圆柱齿轮的啮合结构，齿廓曲线经过严谨的参数校核，确保啮合过程中齿面接触均匀，减少运行过程中的齿面磨损与传动冲击，同时针对齿轮的辐板结构做了轻量化优化，大齿轮采用多辐条式的轮辐设计，在保障轮体结构强度、满足扭矩传递刚性要求的前提下，尽可能降低轮体自身重量，减少转动过程中的惯量损耗，提升传动响应速度；小齿轮则采用实心辐板结构，适配小尺寸轮体的强度需求，避免小模数齿轮在高转速运行下出现轮齿断裂、轮体变形的问题。从外形尺寸与安装边界来看，这套齿轮组的两个啮合齿轮分别标注了详尽的径向与轴向尺寸，大齿轮的齿顶圆、齿根圆、轮毂直径、轮齿宽度、轴孔直径都有明确的尺寸界定，小齿轮的对应安装尺寸也做了匹配性设计，两个齿轮的中心距经过精准计算，确保安装后齿侧间隙处于合理区间，既不会因间隙过大导致传动回程误差、运行异响，也不会因间隙过小出现齿面卡滞、润滑油脂无法均匀填充的问题；齿轮的轴向安装尺寸与轴孔配合公差经过合理设计，能够与对应规格的传动轴、轴承、轴端挡圈等标准配件完成适配，安装时只需按照标注的尺寸边界预留对应的装配空间，即可完成齿轮组在设备传动腔体内的定位安装，无需额外做复杂的尺寸适配调整。同时齿轮的轮齿部分做了对应的工艺尺寸标注，齿顶倒角、齿根圆角的参数都经过优化，能够有效降低运行过程中的应力集中，延长齿轮的使用寿命，适配常规润滑条件下的长期连续运行需求。
