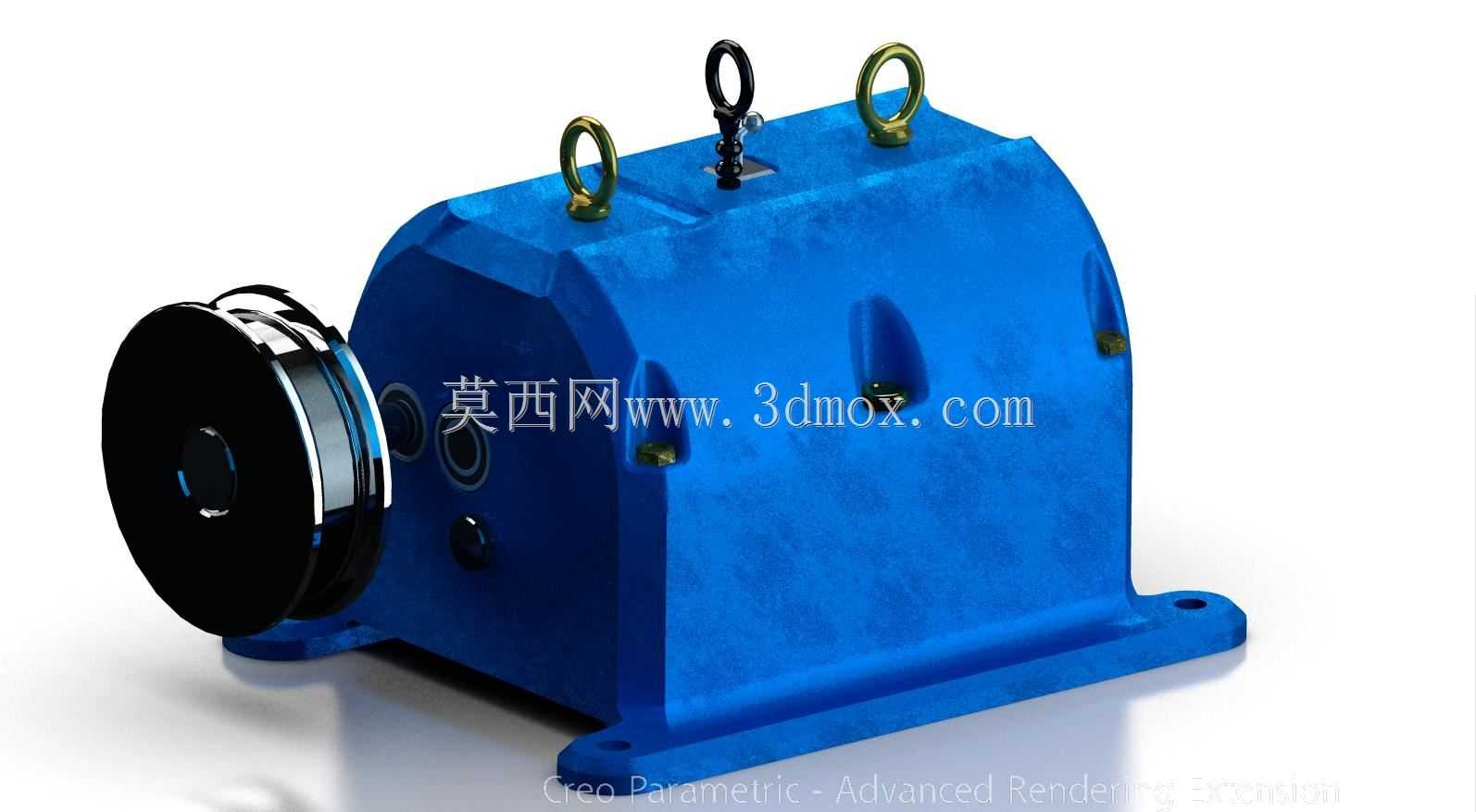

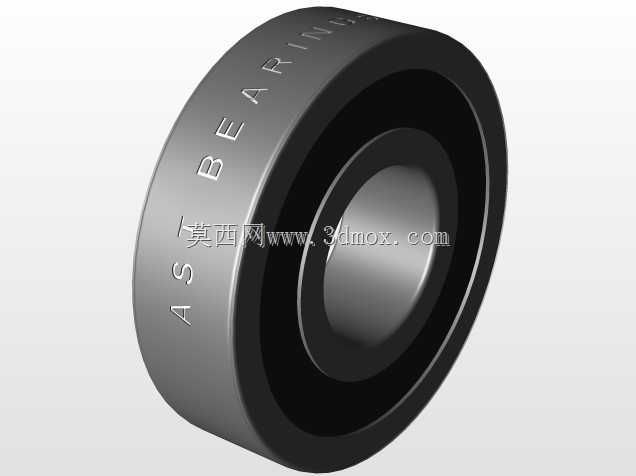

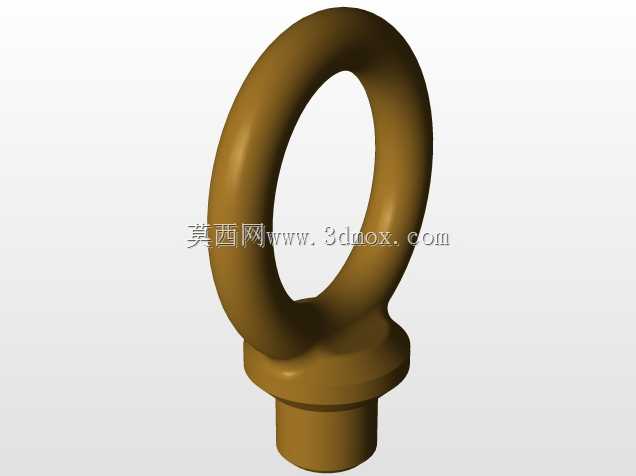

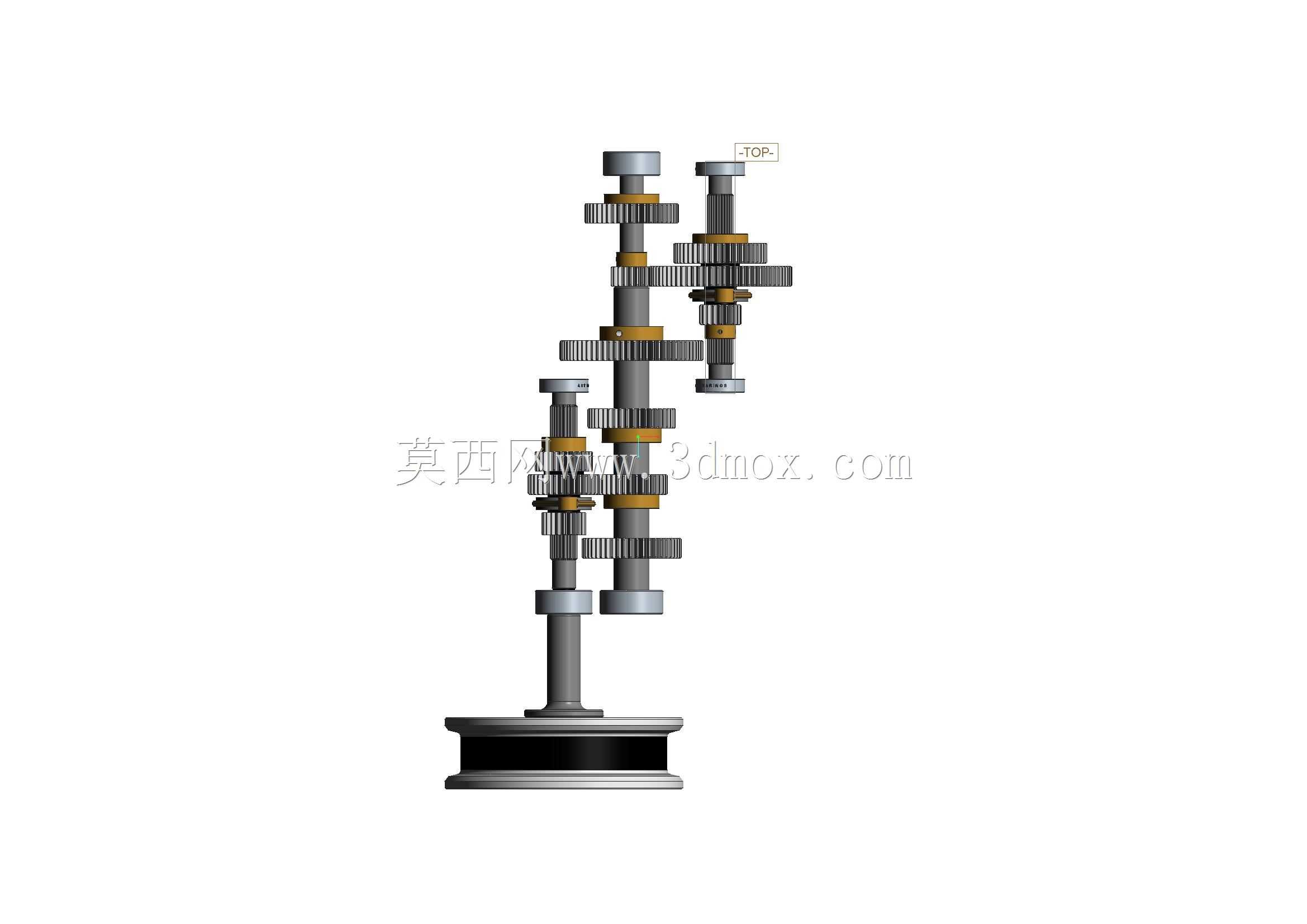

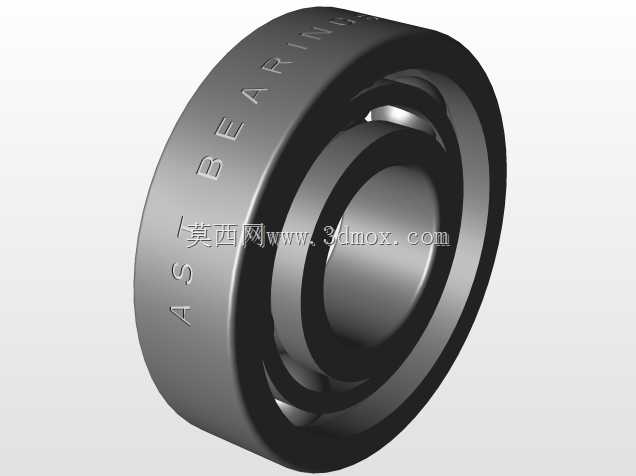

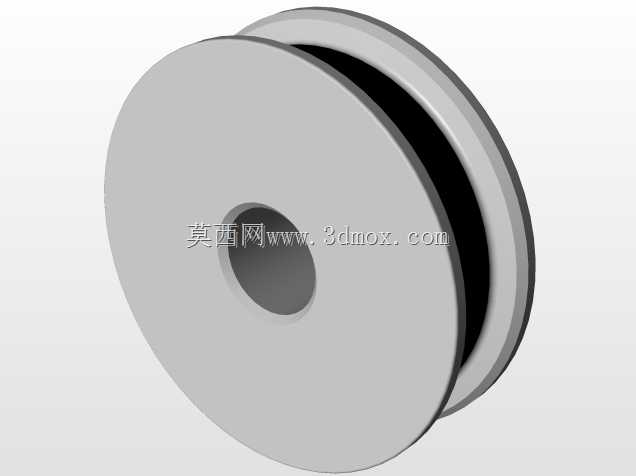

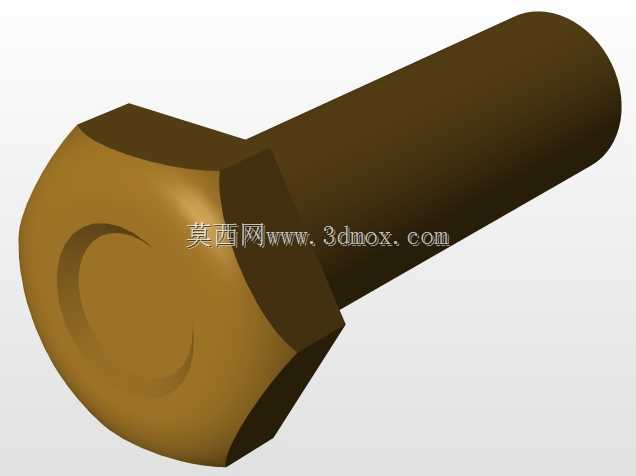

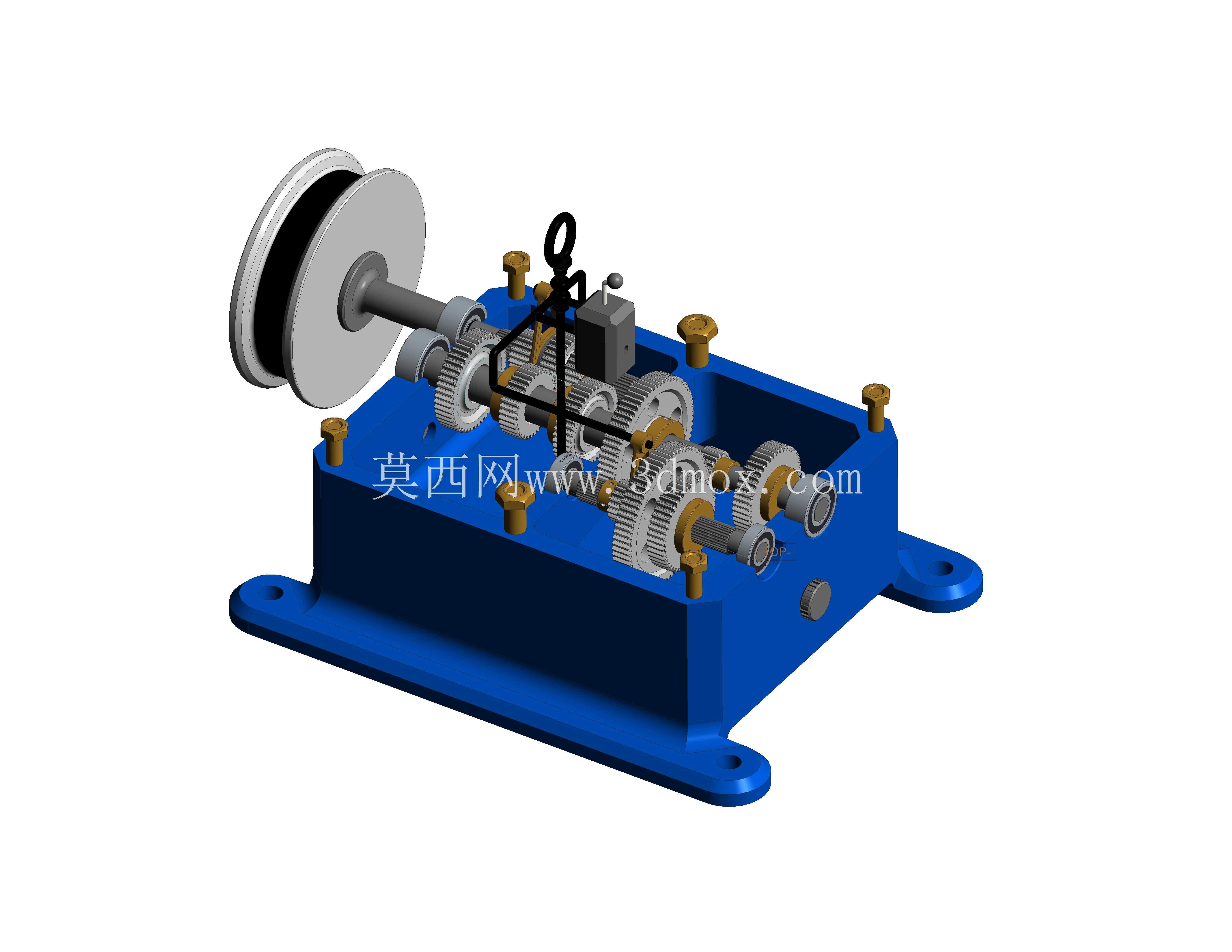

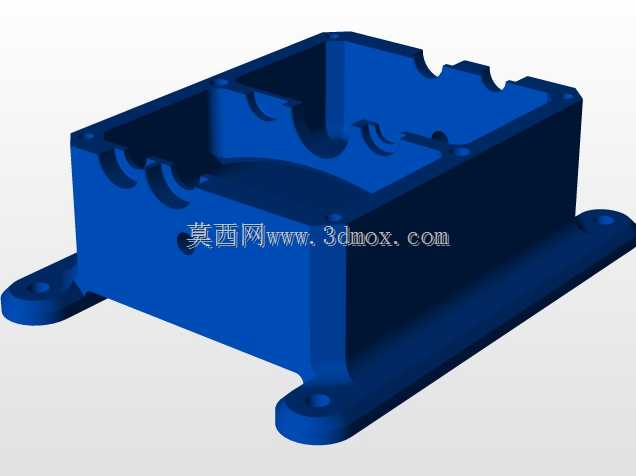

车床转塔头用九速多级齿轮传动箱

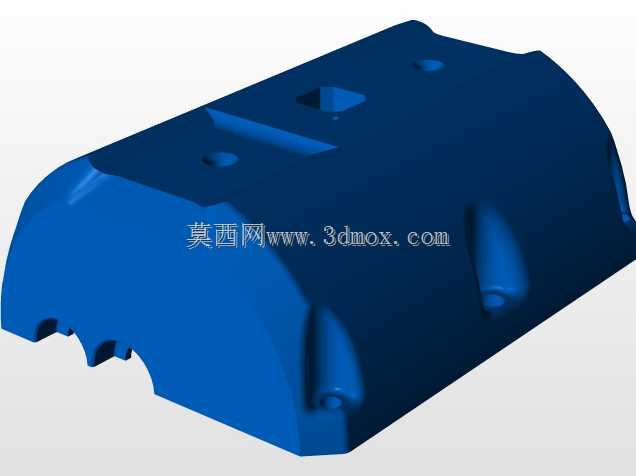

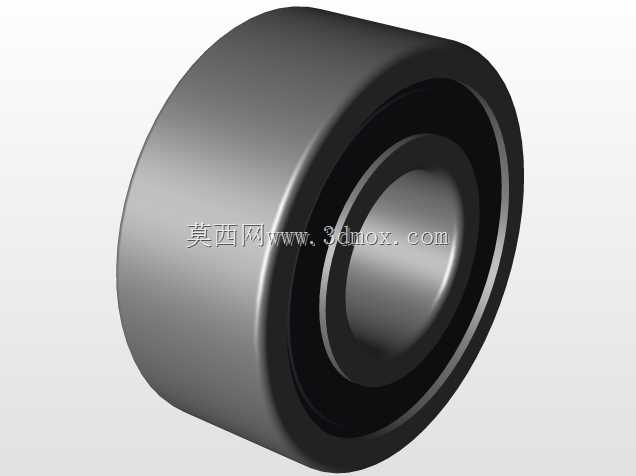

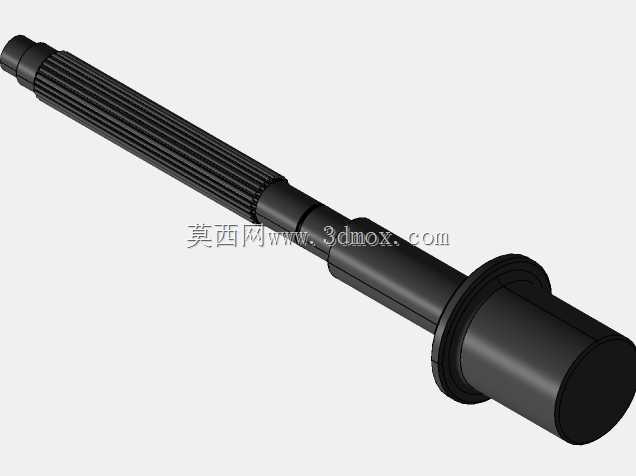

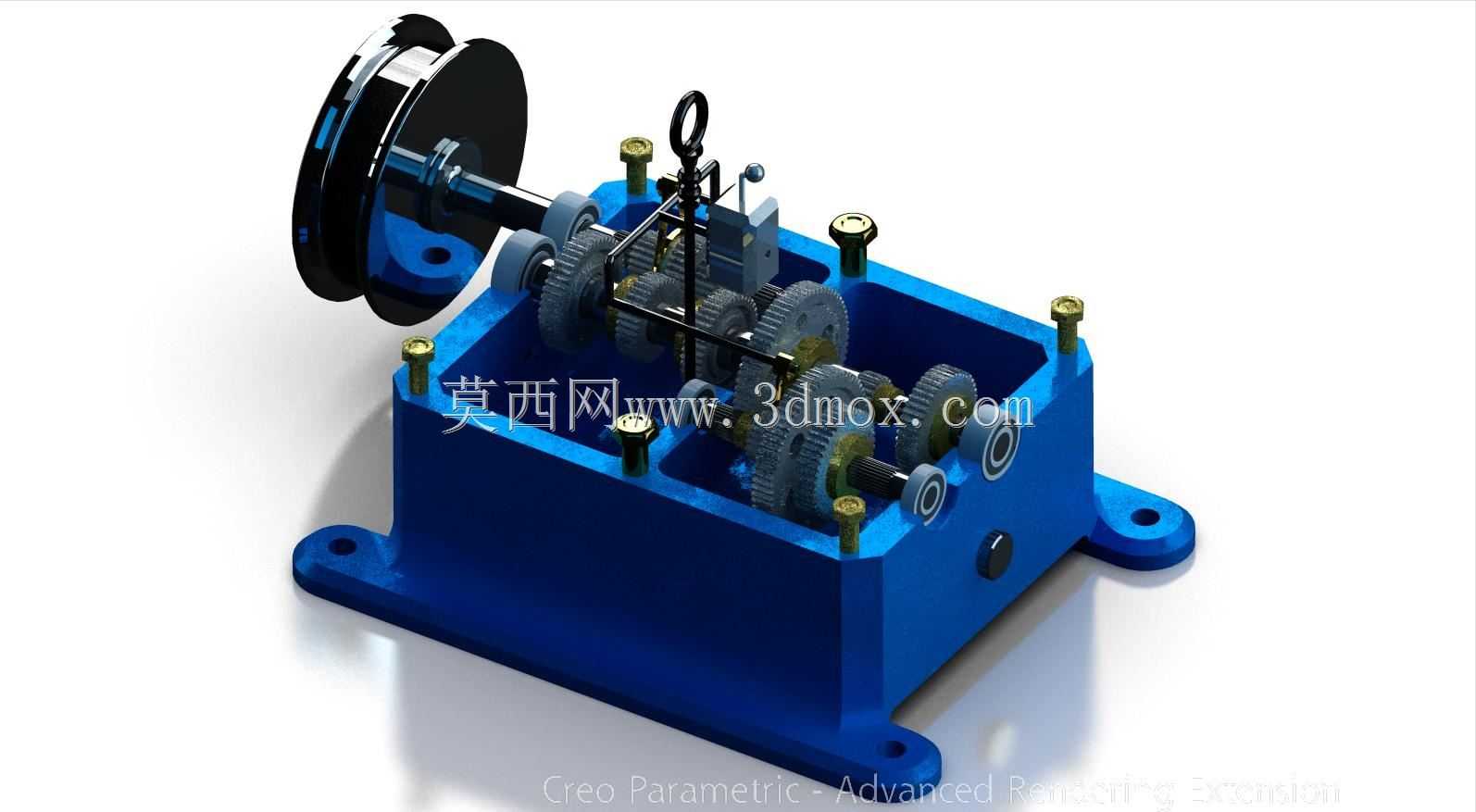

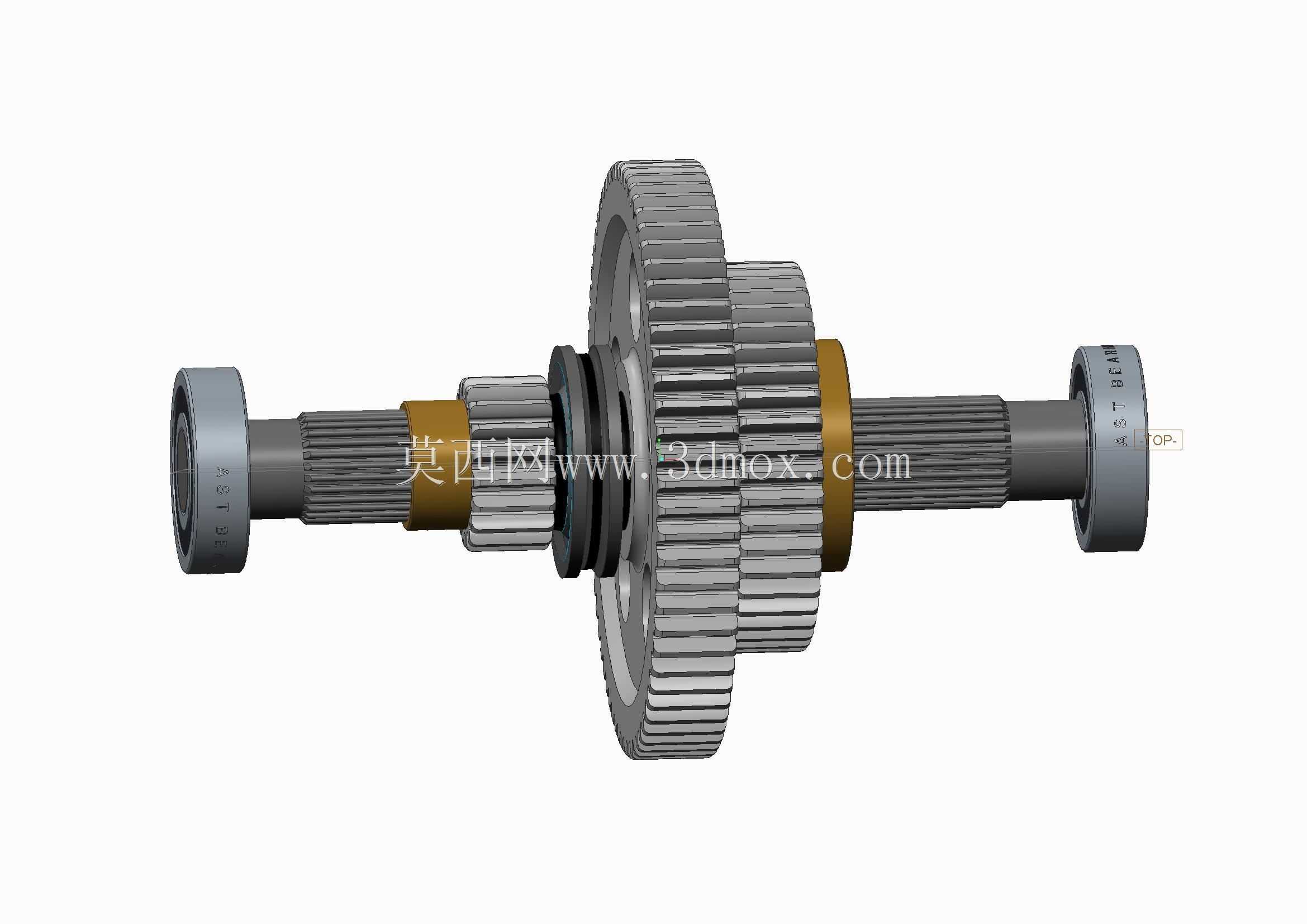

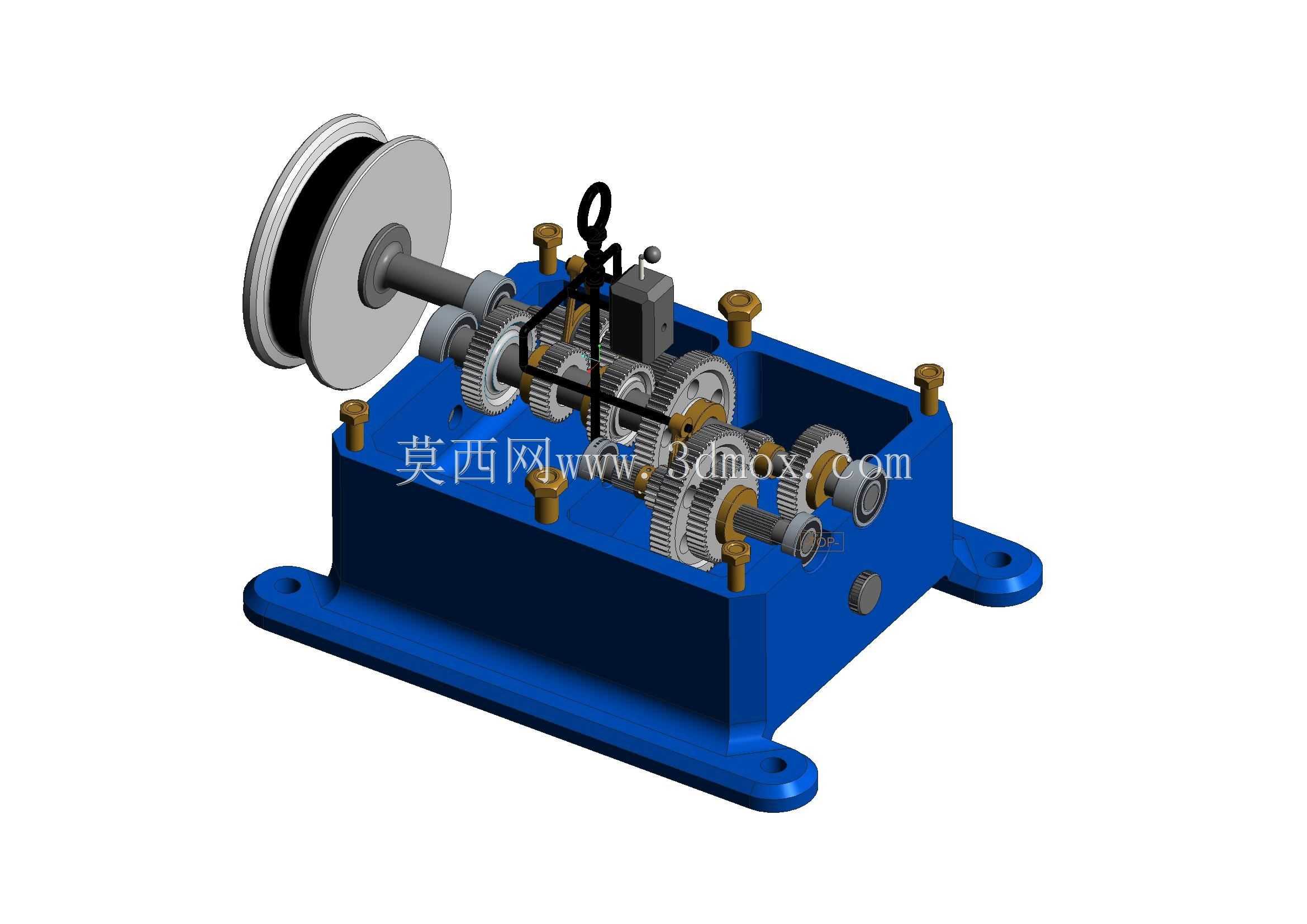

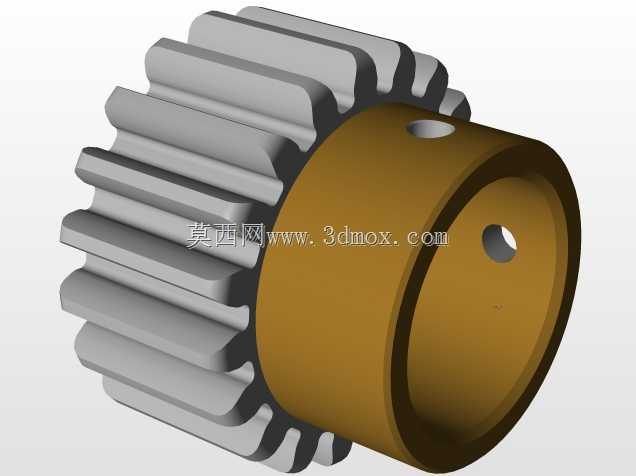

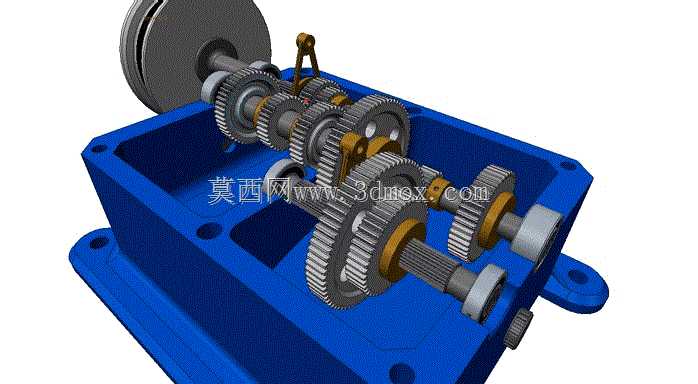

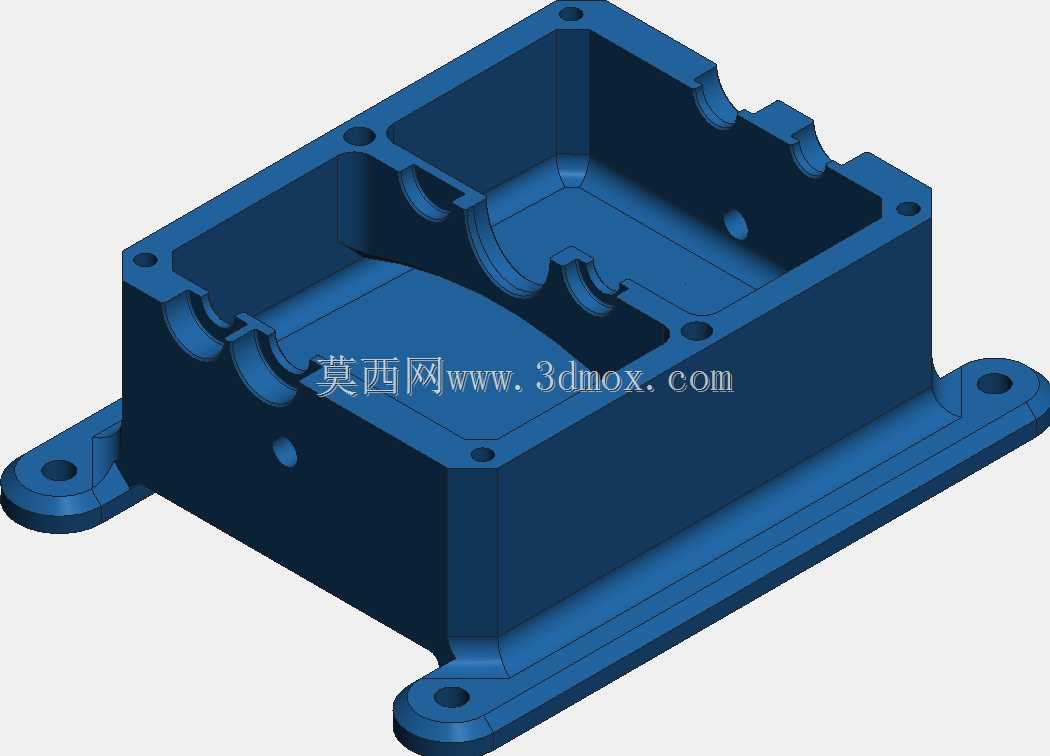

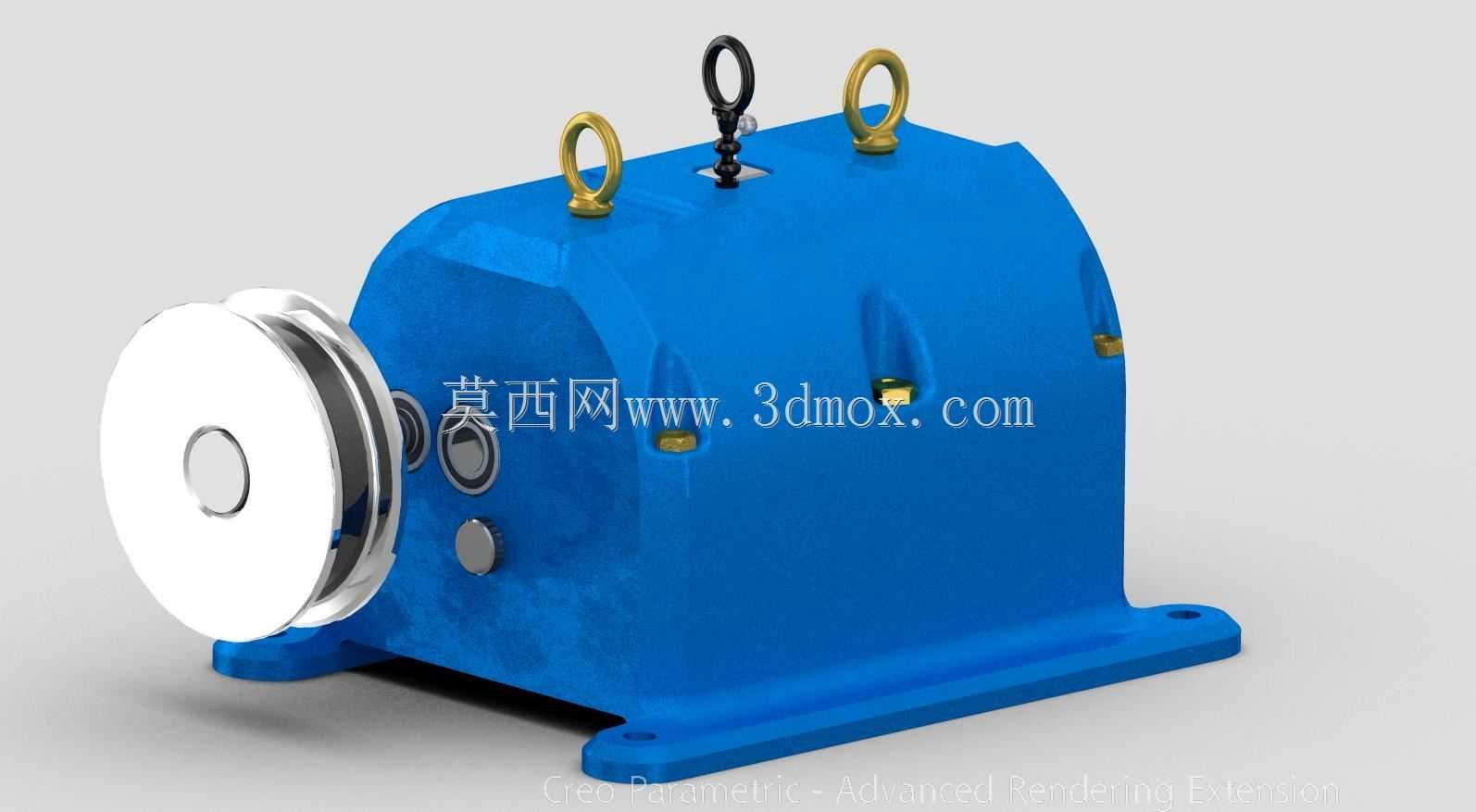

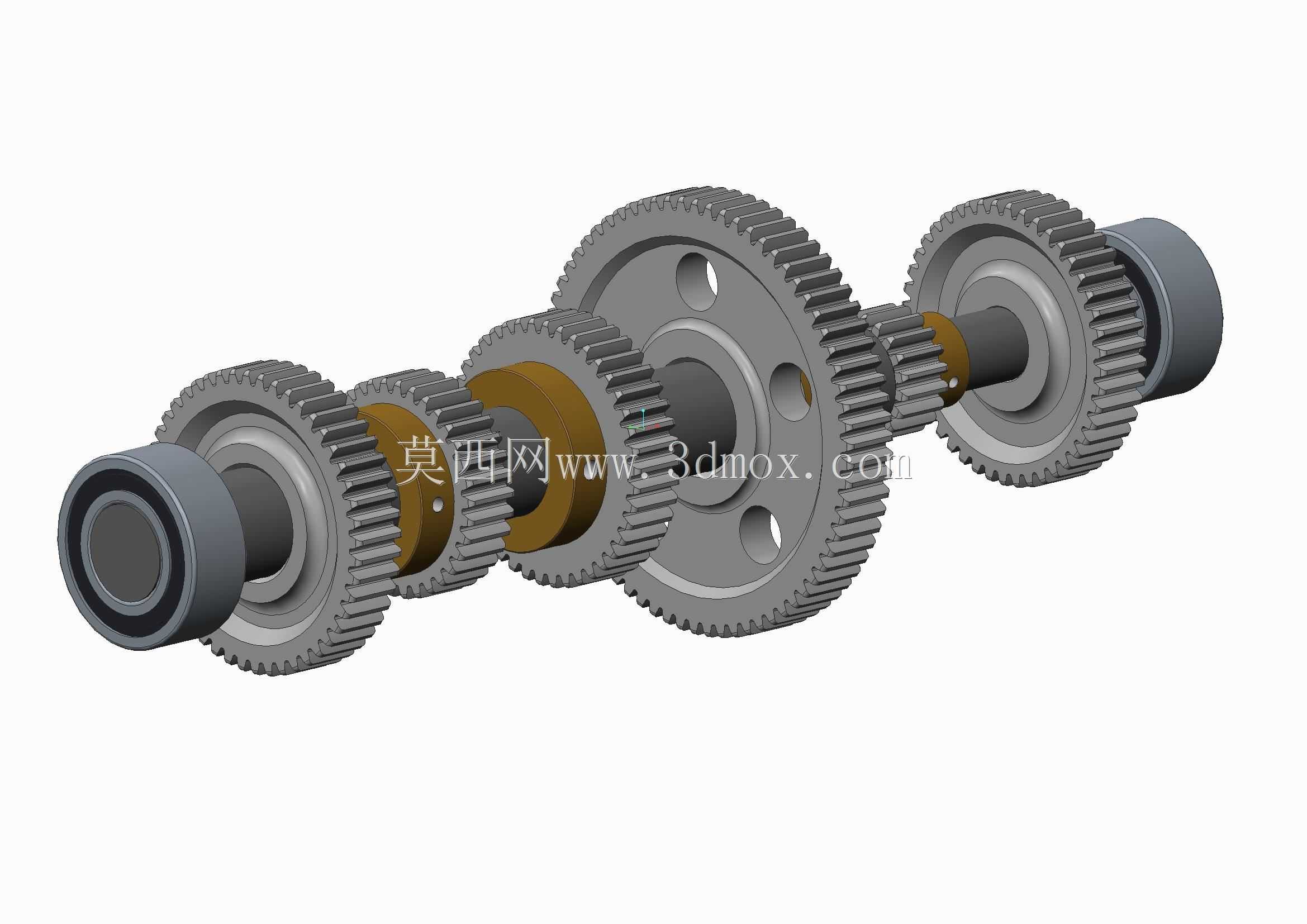

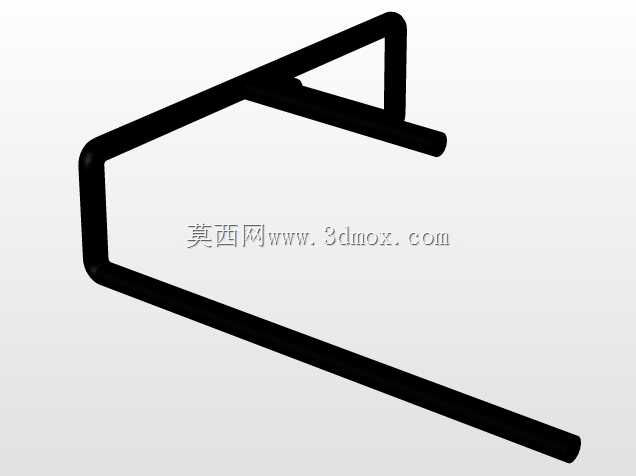

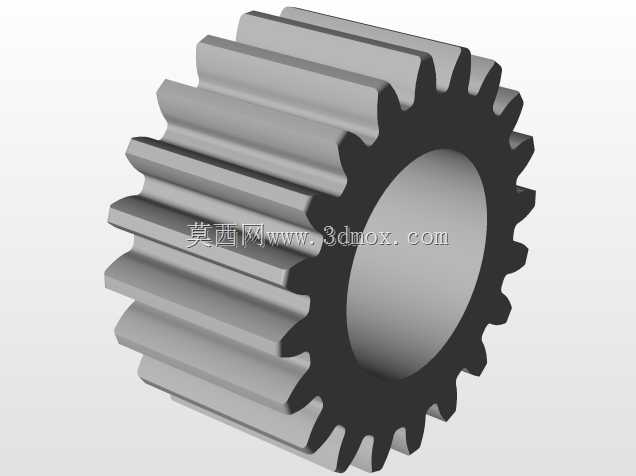

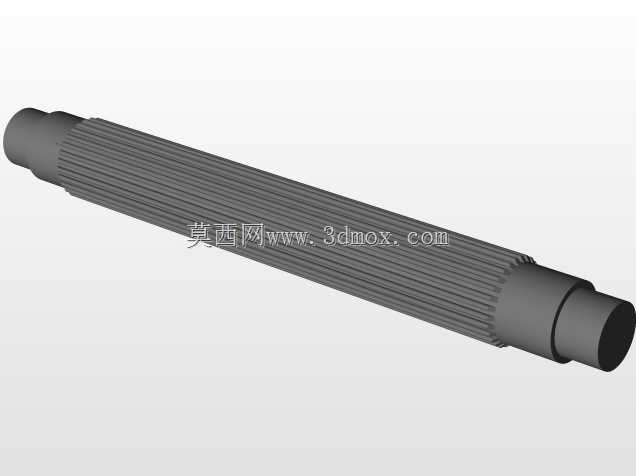

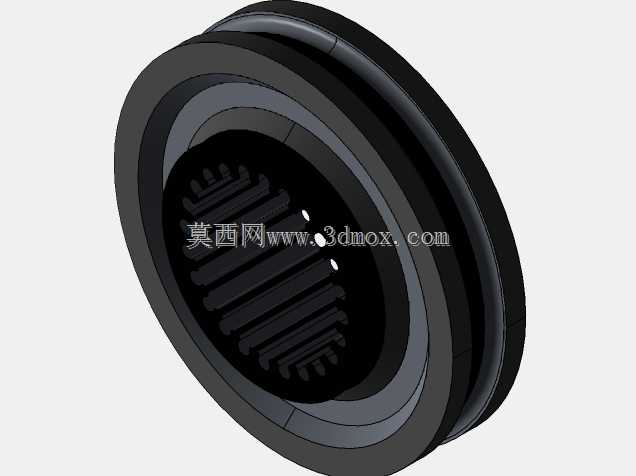

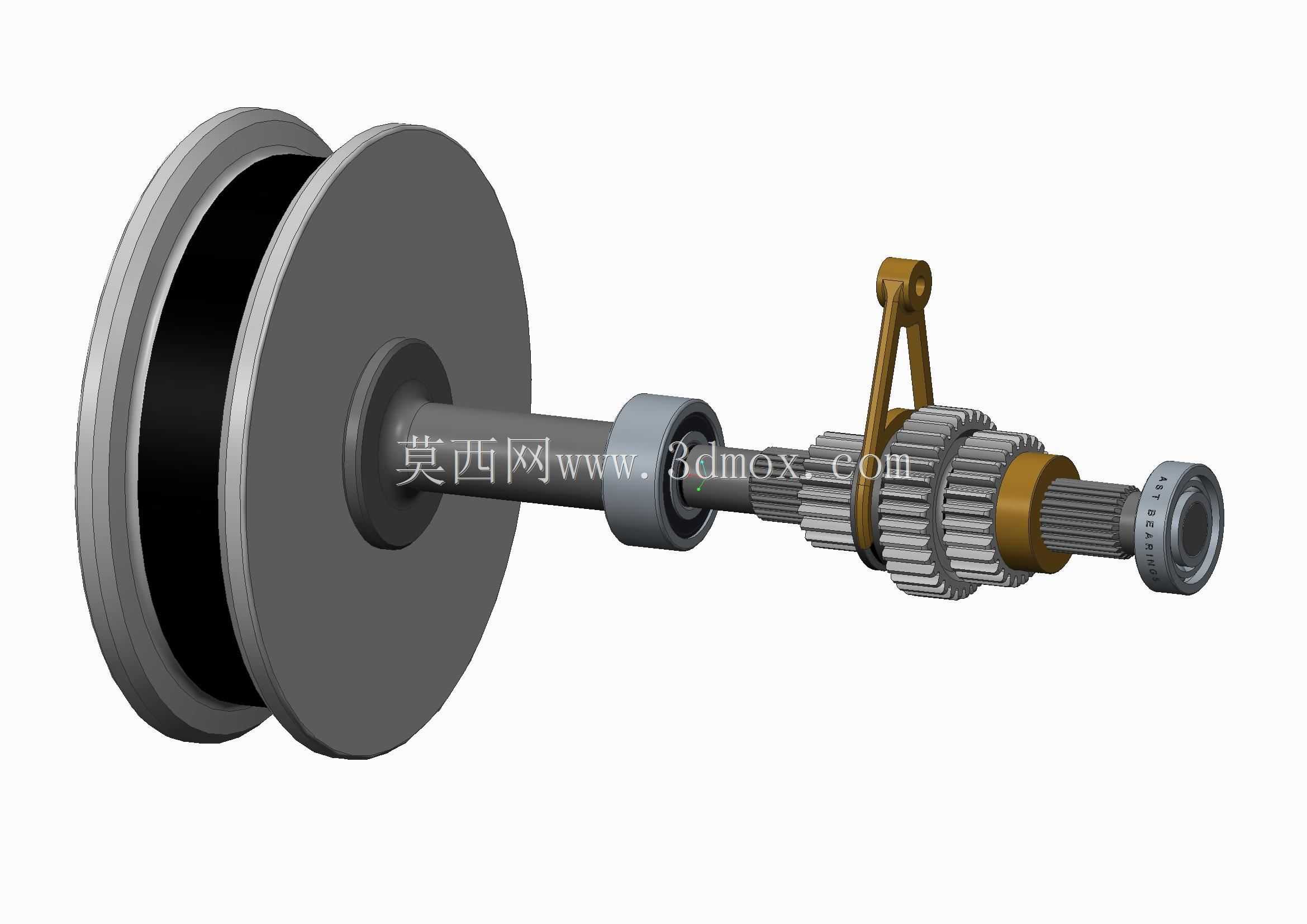

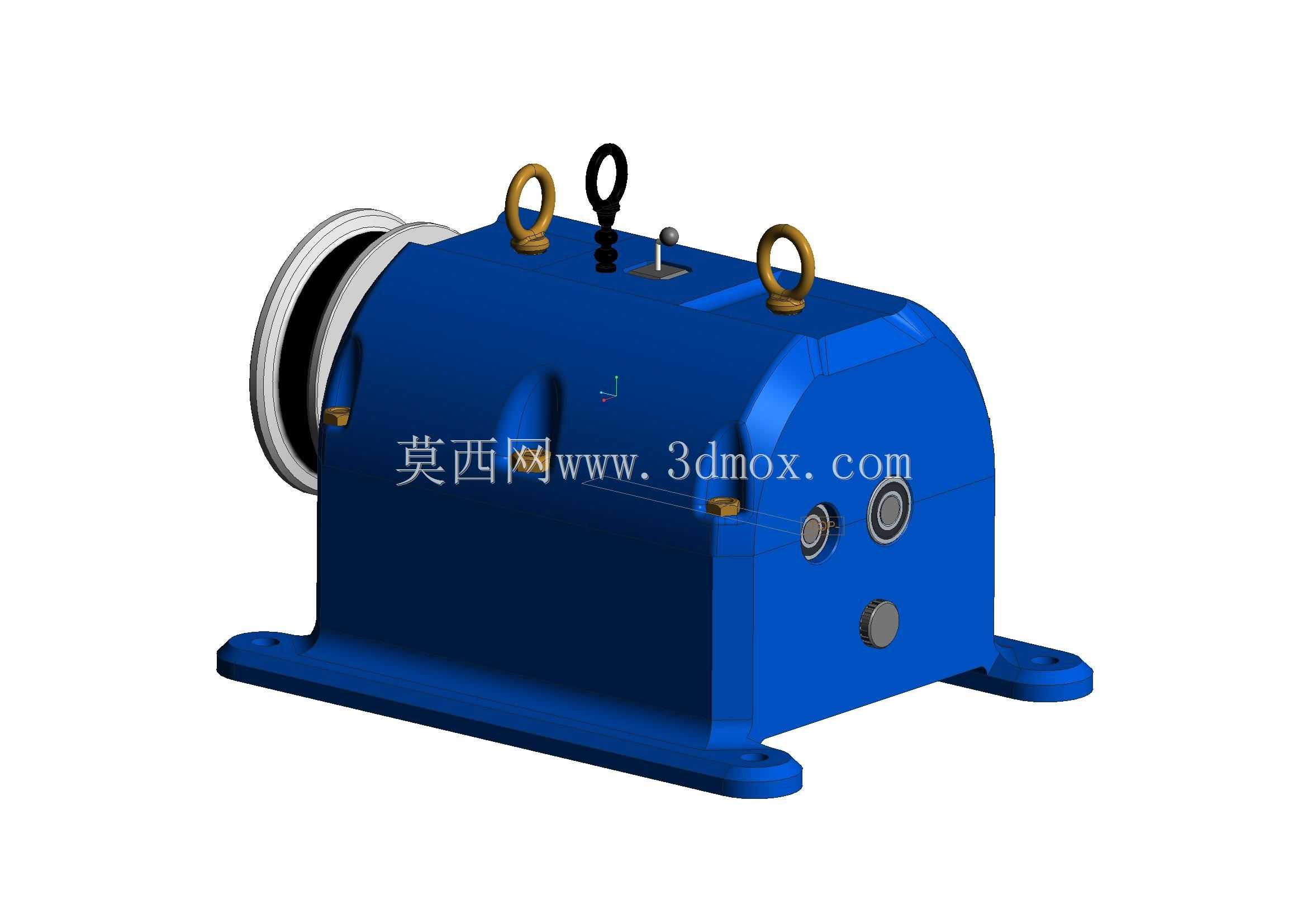

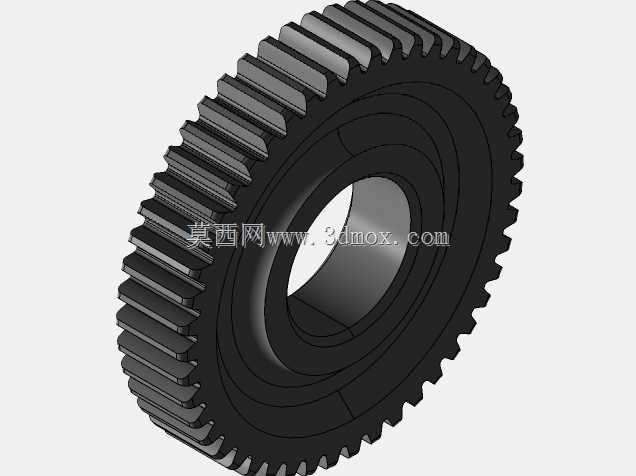

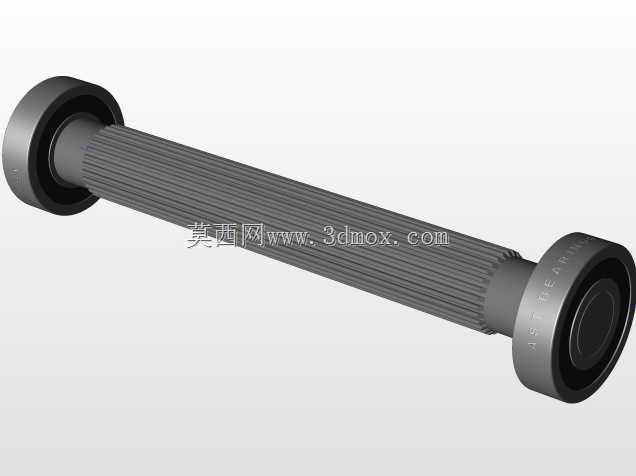

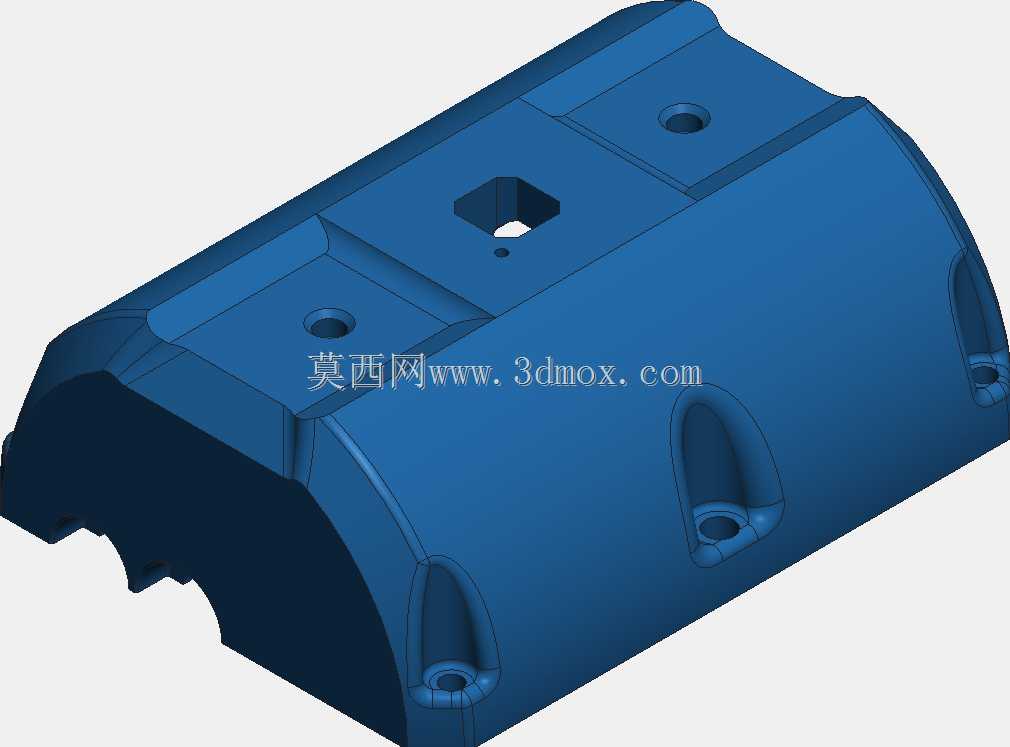

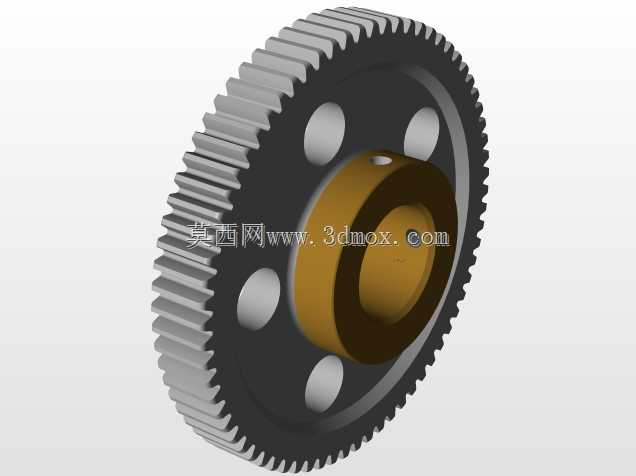

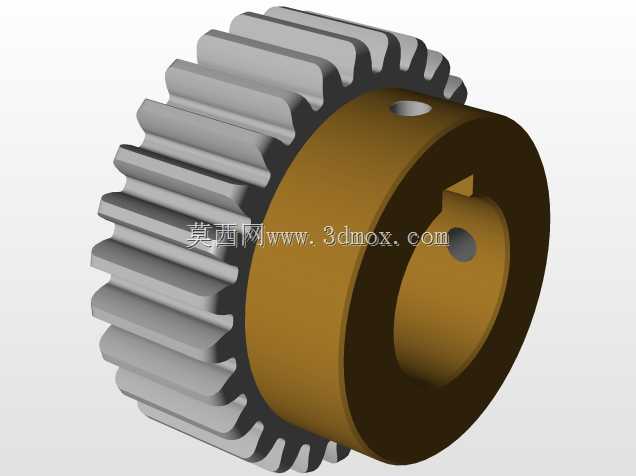

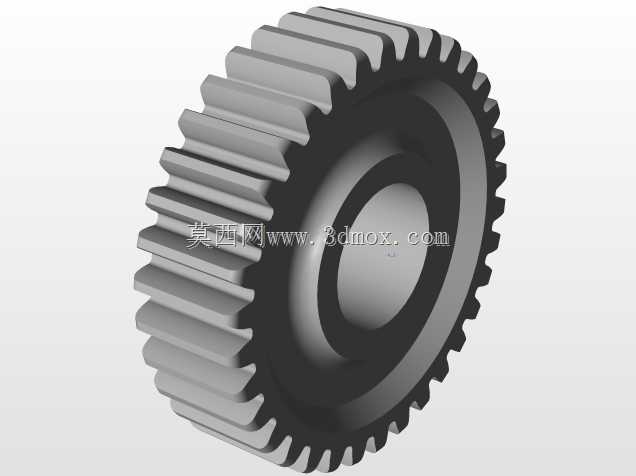

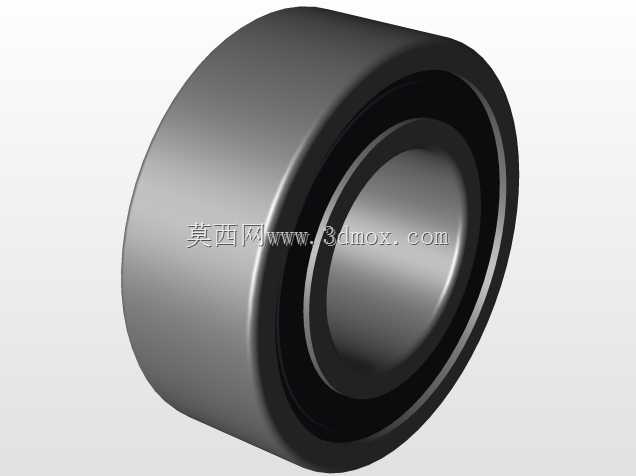

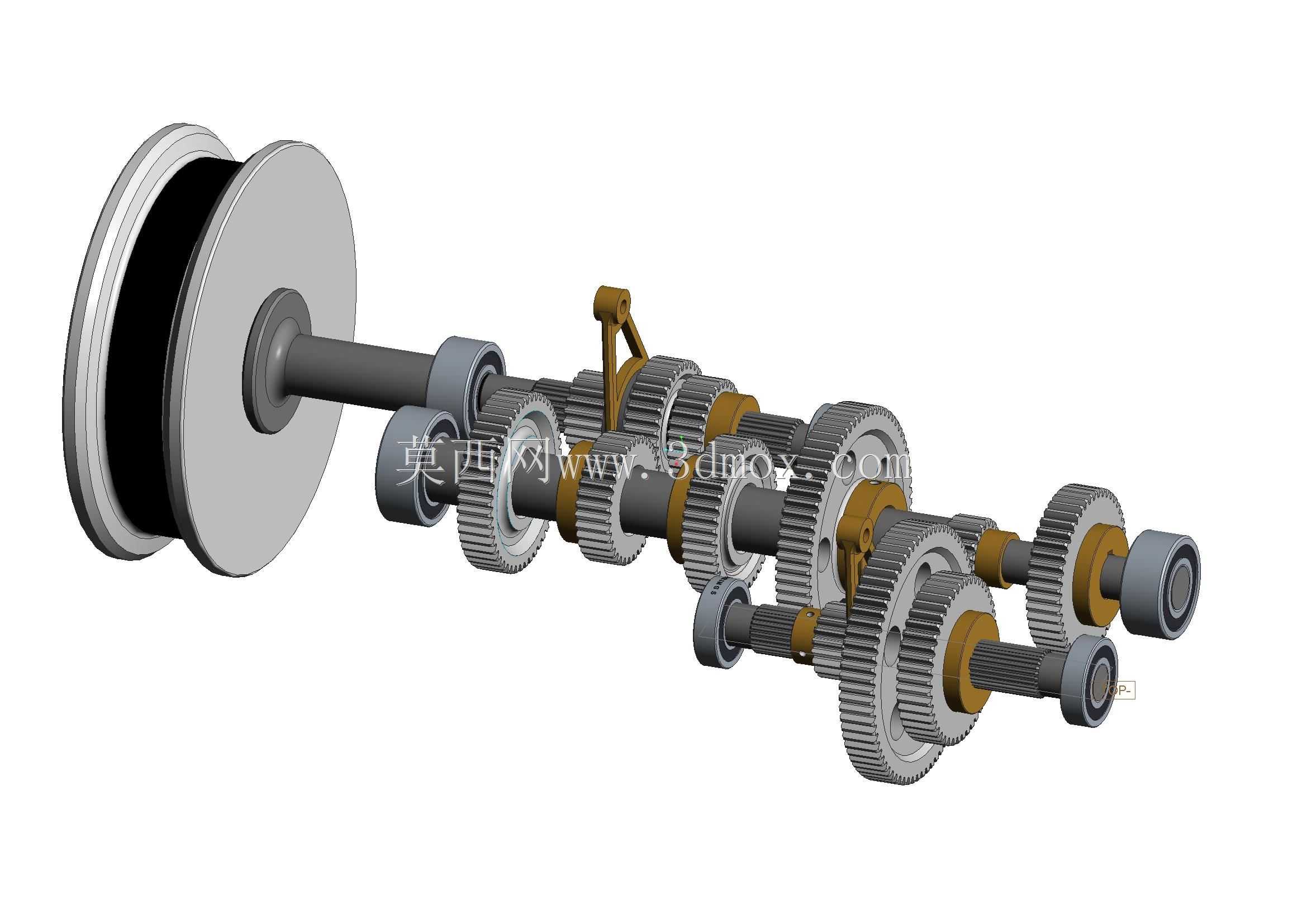

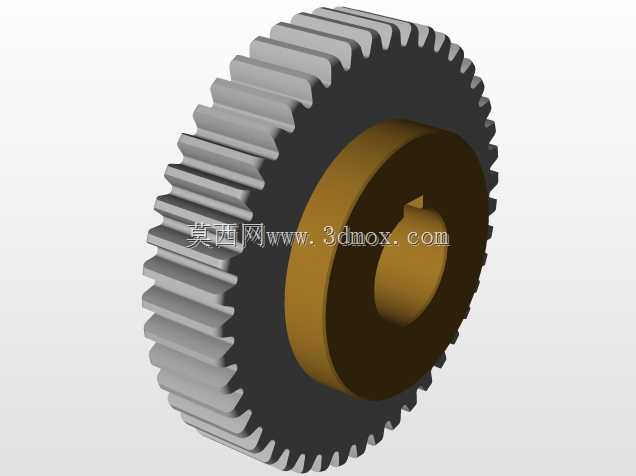

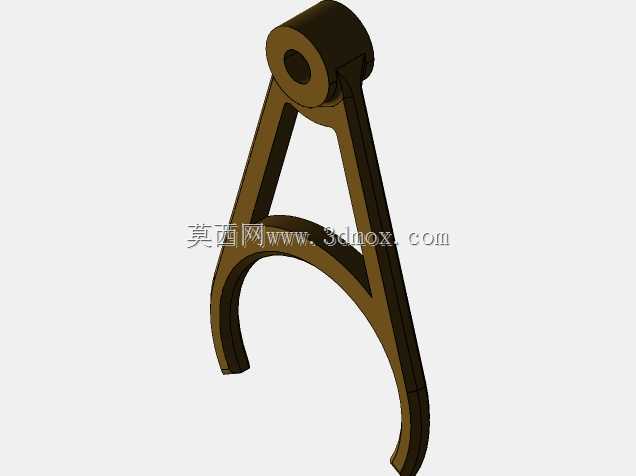

这款多级齿轮传动箱专为车床转塔头的主轴驱动场景设计，核心作用是匹配固定转速的动力输入，输出宽范围的主轴转速，适配转塔车床加工不同材质、不同工序的切削需求。在实际车床加工场景中，转塔头需要完成车外圆、镗孔、铰孔、攻丝等多类工序，不同工序、不同工件材质对应的合理切削线速度差异极大，这款九速齿轮箱可将输入的固定转速转换为从低到高共九档输出转速，覆盖30转/分到1000转/分的主轴转速区间，让操作者可以根据加工需求匹配合适的转速，兼顾粗加工的大扭矩输出需求与精加工的高转速切削要求，保障加工效率与工件表面质量。从功能特性来看，该齿轮箱采用定轴式多级齿轮啮合传动结构，所有齿轮、轴系、换挡机构均集成在封闭式箱体内，传动过程平稳可靠，齿轮啮合间隙经过合理设计，传动噪音低、动力损耗小，换挡机构采用拨叉滑移齿轮结构，换挡操作顺畅，档位定位准确，不会出现脱档、跳档的问题。箱体采用一体式铸造结构，刚性充足，可承受齿轮传动过程中产生的径向与轴向载荷，同时箱体预留了标准的安装孔位与连接法兰，可直接与车床床身、转塔头主轴单元、动力输入单元对接，无需额外设计转接结构。在设计思路上，这款齿轮箱围绕紧凑化、高刚性、易维护的核心目标展开，内部轴系采用平行排布方式，在有限的箱体空间内实现九级变速的传动比覆盖，齿轮参数经过载荷匹配计算，每一级传动的齿轮强度都对应档位的输出扭矩做了校核，低速档对应的传动齿轮采用更大的模数与齿宽，保障大扭矩输出时的齿轮强度，高速档齿轮则优化了齿形精度，降低高速传动的振动与噪音。轴系的支撑位置经过受力优化，轴承选型匹配对应轴的载荷特性，输入轴、中间轴、输出轴的支撑跨距经过计算，将轴的挠度控制在允许范围内，避免齿轮偏载磨损。换挡拨叉的行程与滑移齿轮的啮合位置做了精准匹配，确保挂档时齿轮完全啮合，退档时完全脱离，同时箱体上预留了油位观察孔、注油孔与放油孔，日常维护时可以便捷检查润滑油状态、更换润滑油，箱体内的润滑油路可对所有啮合齿轮与支撑轴承进行充分润滑，延长部件使用寿命。从安装边界来看，这款齿轮箱的外形适配常规转塔车床的床头箱安装空间，箱体底部的安装孔位尺寸与常见车床床身的安装基准匹配，输入轴的连接尺寸适配常规的异步电机输出轴，输出轴的连接法兰与转塔主轴单元的输入接口匹配，整体安装无需对原有车床的安装结构做大规模改动，可直接替换同规格的老旧齿轮箱，也可作为全新转塔车床的主轴变速单元使用，安装时只需保证输入轴与动力源的同轴度、输出轴与主轴单元的同轴度在允许公差范围内，即可保障传动平稳运行。
