同轴双螺线管亥姆霍兹磁场发生装置

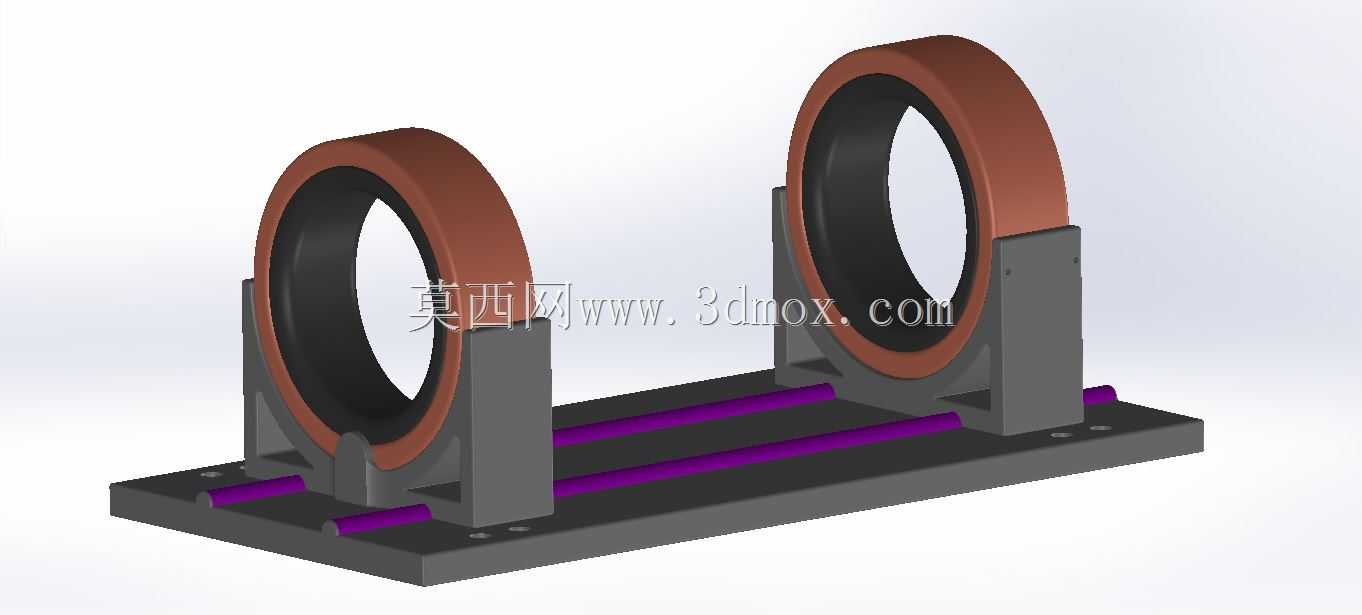

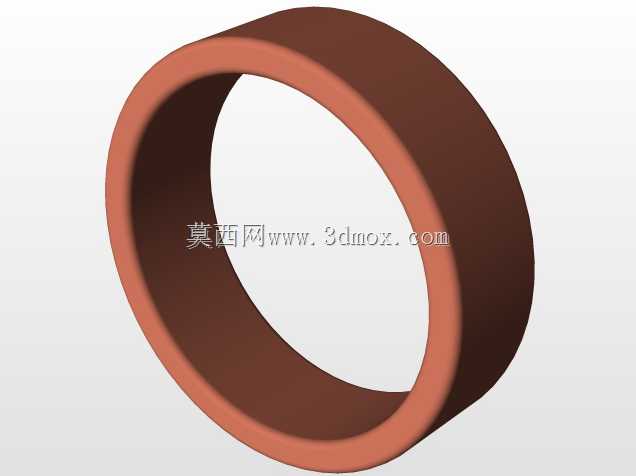

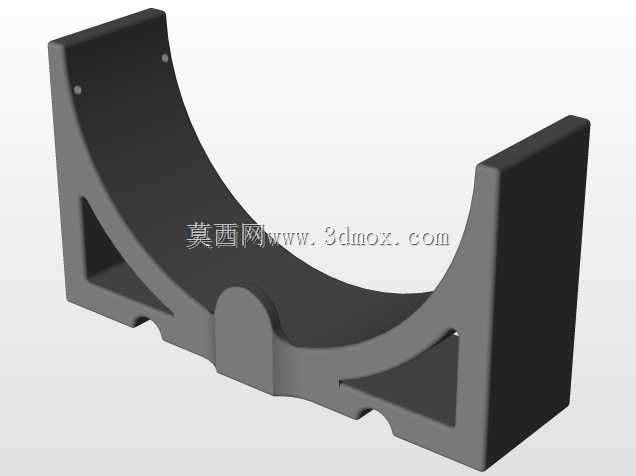

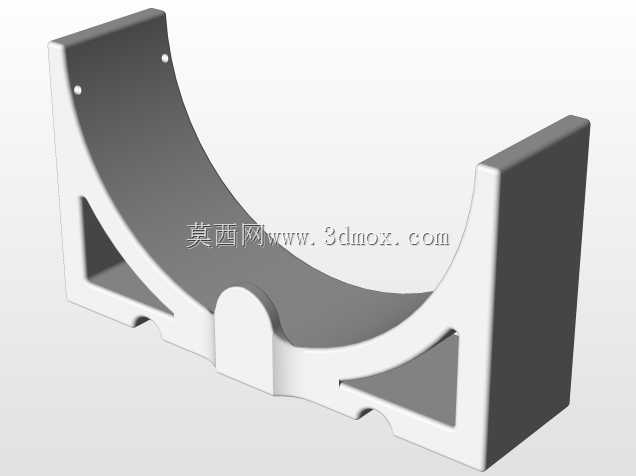

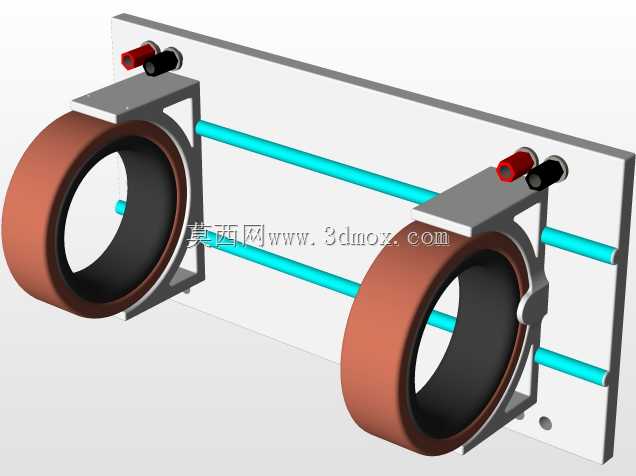

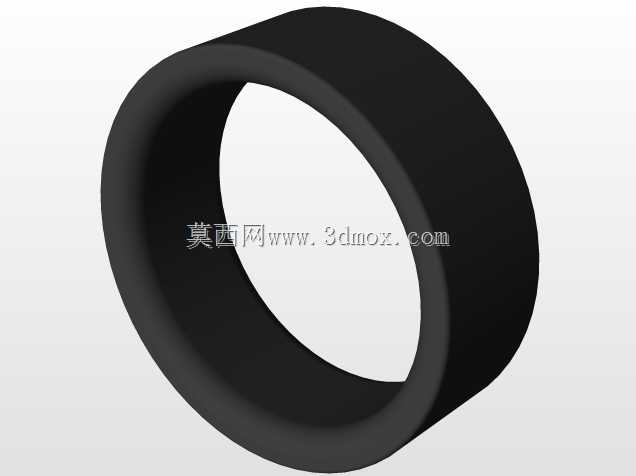

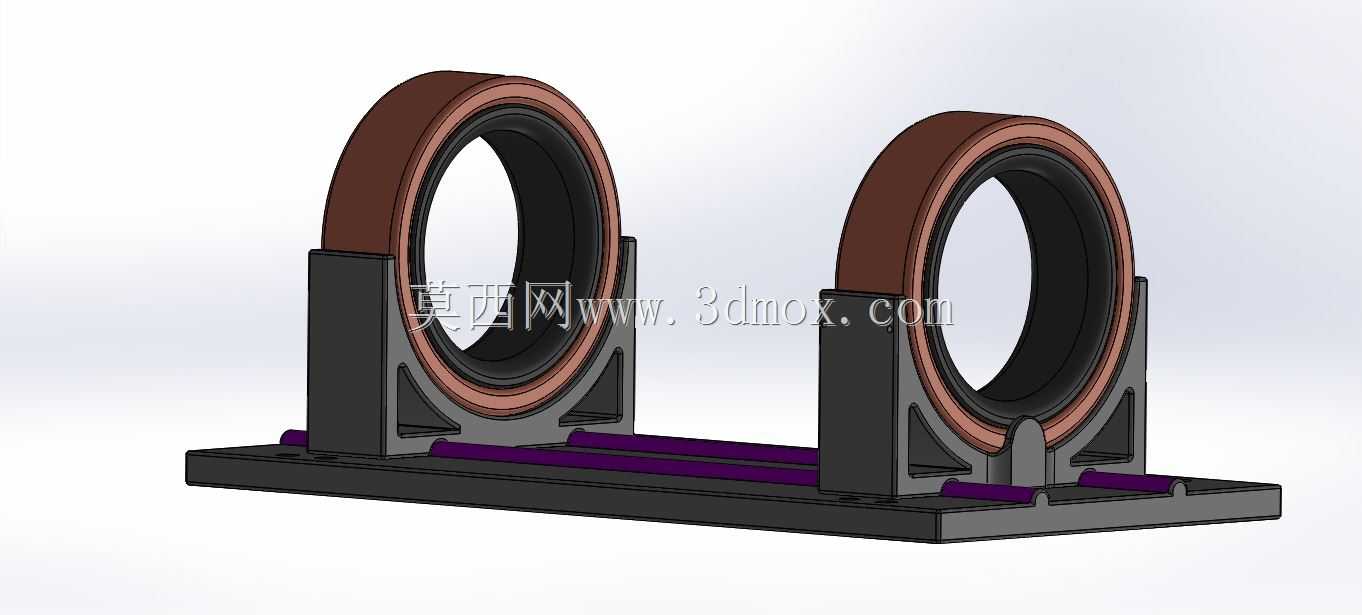

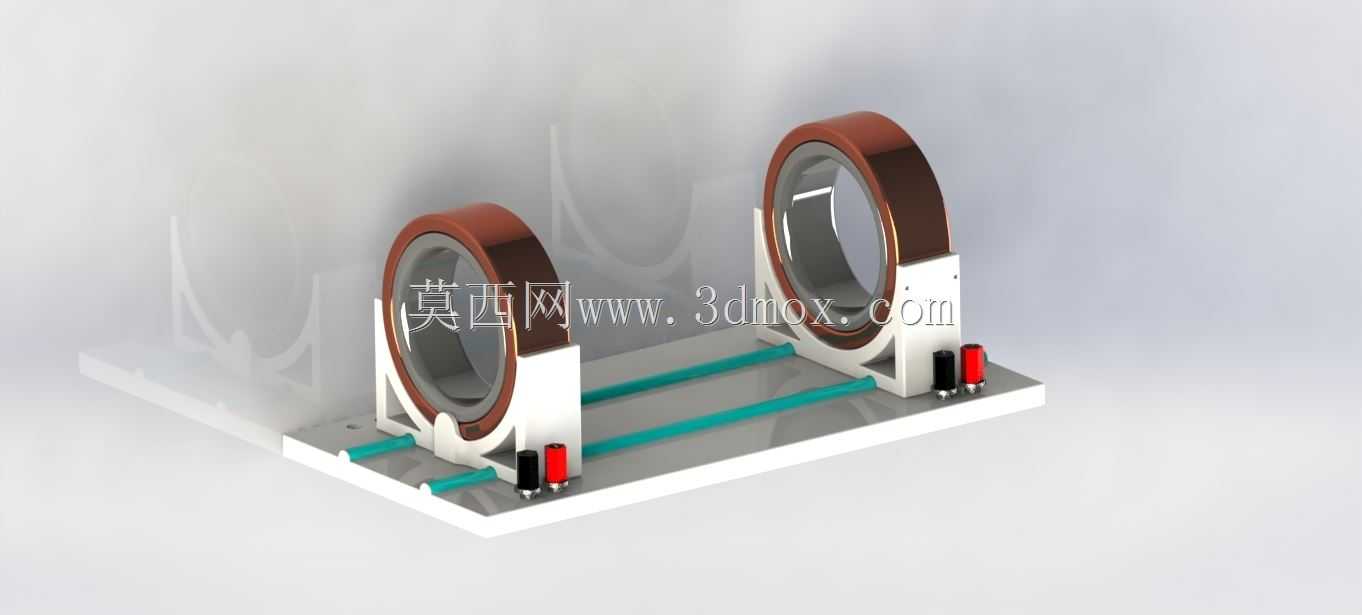

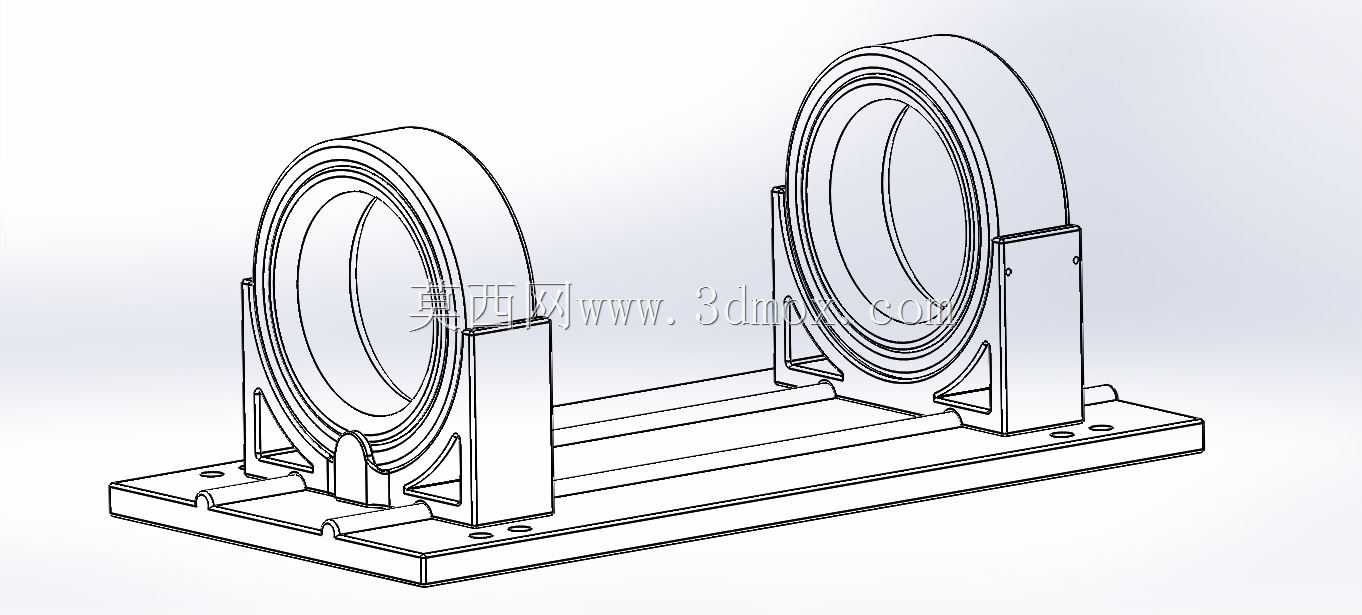

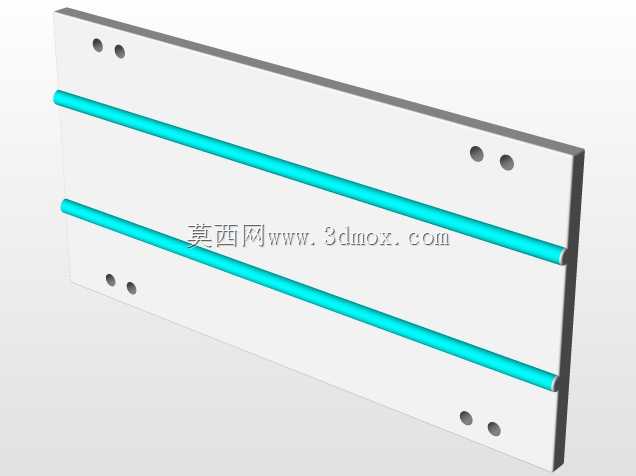

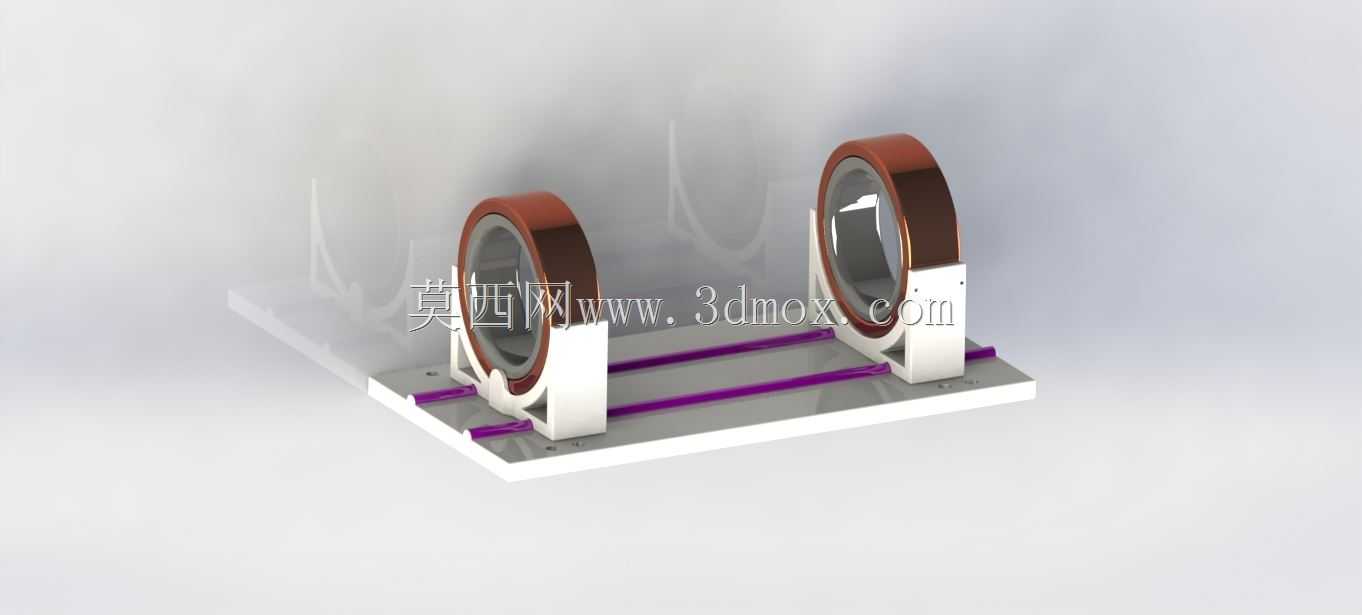

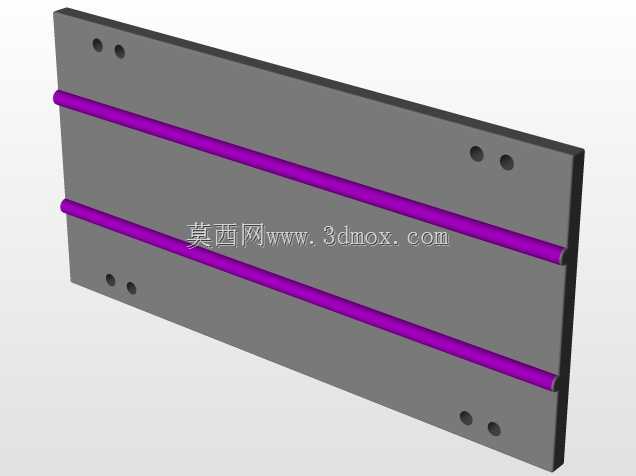

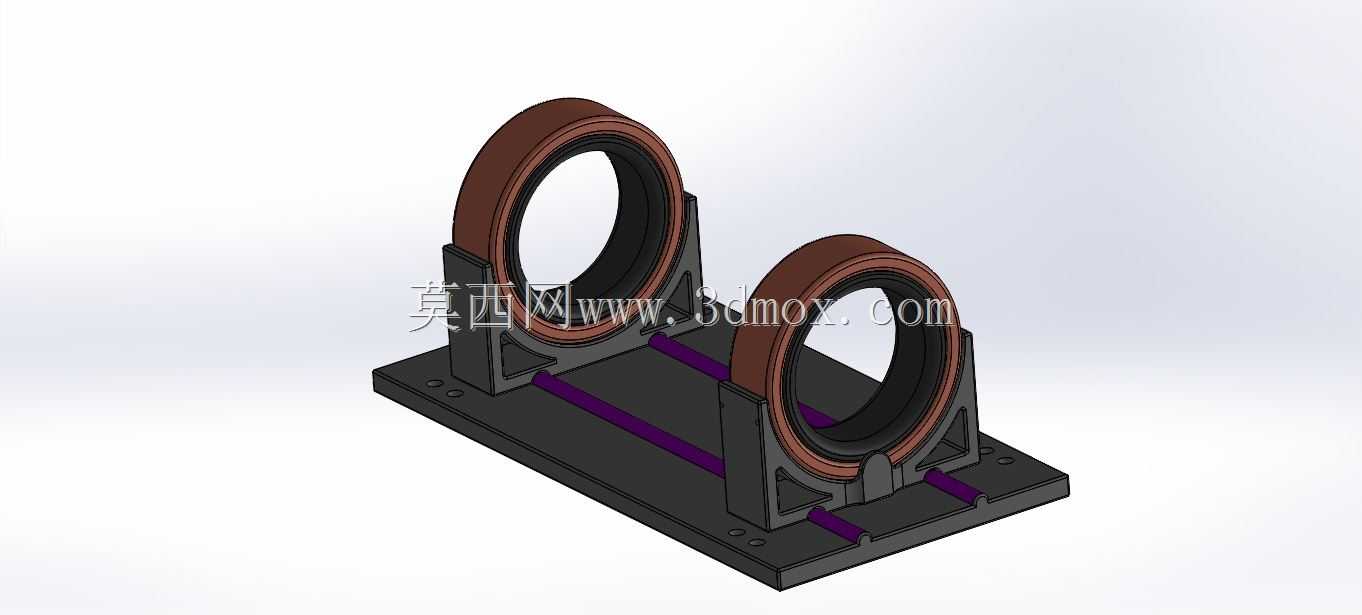

这套同轴双螺线管磁场发生装置，核心依托亥姆霍兹线圈的经典磁场发生原理设计，主要面向高校物理实验、材料磁特性检测、小型电子元器件磁屏蔽测试、传感器标定校准等场景使用，能够在两线圈围合的中心区域产出均匀度极高的可控弱磁场环境，满足各类对磁场均匀性有严格要求的测试与实验需求。装置整体采用对称式布局设计，两组参数完全一致的环形螺线管线圈沿公共轴线平行排布，线圈间距严格等于线圈自身的平均半径，这一布局是保障中心区域磁场均匀性的核心设计逻辑，能够有效抵消单组螺线管沿轴线方向的磁场梯度，让中心三维空间内的磁场偏差控制在极低水平。线圈本体采用绝缘骨架多层密绕漆包线工艺制作，外层做绝缘浸漆与包覆处理，既保障绕组的结构稳定性，也避免长期使用过程中出现绕组松动、绝缘破损的问题。两组线圈通过白色绝缘支撑座固定在底部安装平台上，支撑座采用卡槽式结构与线圈配合，安装时无需额外粘接即可牢牢固定线圈位置，同时支撑座的高度经过精准计算，确保两组线圈的轴线完全重合，不会出现高低错位、轴线偏斜的问题，避免破坏磁场的对称分布。底部安装平台采用平整的绝缘板材制作，平台上设置了平行排布的导向安装槽，既可以根据测试需求微调两组线圈的间距，适配不同均匀区范围的使用要求，也可以在平台上加装待测样品支架、磁场检测探头等辅助配件，拓展装置的使用场景。平台前端对应每组线圈分别设置了红黑接线端子，红色端子接绕组进线、黑色端子接绕组出线，方便用户快速区分正负极，接通常规直流稳压电源即可产生稳定磁场，调整输入电流大小就能线性改变中心区域的磁场强度，操作门槛极低。从安装边界来看，装置整体为台式小型结构，不需要额外的大型安装基础，放置在常规实验台面上即可稳定使用，接线端预留了足够的接线操作空间，周边无突出的尖锐结构，日常实验操作时不会出现磕碰问题。线圈绕组的载流量经过匹配设计，在常规实验电流下长时间工作也不会出现过热问题，能够支持长时间连续的磁场测试实验，支撑座与安装平台均采用非导磁材料制作，不会对线圈产生的磁场造成额外干扰，充分保障磁场参数的准确性。
