方形螺纹传动连接结构设计方案

方形螺纹作为传动类螺纹的经典结构，在重载直线传动场景中有着不可替代的应用价值，这类结构常见于机床进给机构、起重升降装置、压力调节机构、阀门启闭组件以及各类需要精准直线位移传递的工业设备中，相比普通三角螺纹，方形螺纹的牙型剖面为正方形，牙侧角为零，传动过程中螺纹牙之间的径向分力极小，传动效率更高，同时具备更好的对中性能与承载能力，能够在大载荷往复运动场景下长期保持稳定的传动精度，不会轻易出现咬死、滑牙等失效问题。

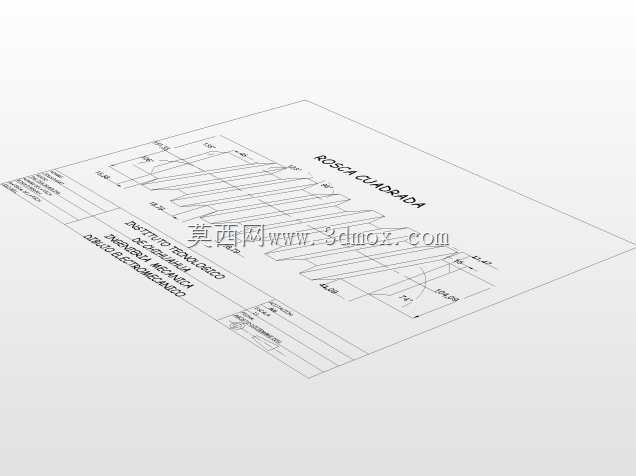

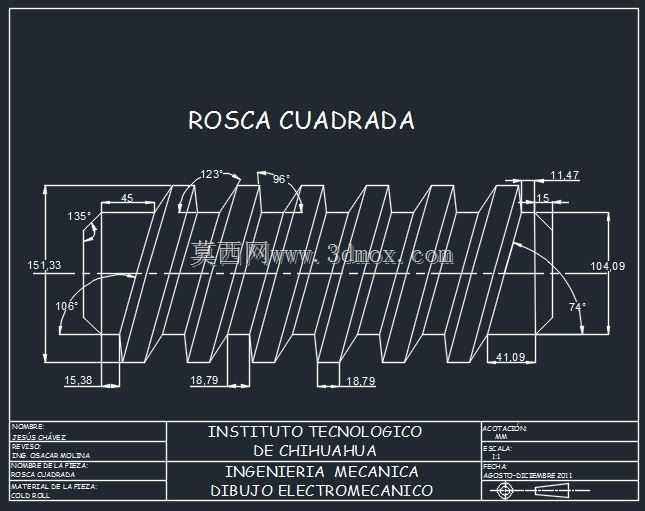

本次设计的方形螺纹结构，在牙型参数设计上充分考虑了重载传动的实际需求，对牙顶与牙底的间隙做了合理预留，既保证了螺纹旋合过程中的顺畅度，也给润滑脂留存留出了足够空间，能够有效降低长期往复运动带来的接触面磨损，延长构件的整体使用寿命。从结构尺寸来看，设计过程中对每一段螺纹的牙距、牙高、牙侧角度都做了精准的公差约束，相邻螺纹段的同轴度要求严格控制在合理范围内，避免安装后出现传动卡滞、偏磨等问题，螺纹两端的过渡段做了倒角处理，既方便装配时的对中导入，也能消除端部应力集中，降低交变载荷下的断裂风险。

在实际设备装配场景中，这类方形螺纹构件的安装边界需要匹配配套的螺母副与支撑轴承位，设计时已经预留了两端的轴颈安装尺寸，能够直接适配常规的滚动支撑组件，不需要额外做二次加工修正。螺纹段的总长度经过精准核算，能够满足对应设备的最大行程需求，同时在行程两端预留了足够的安全余量，避免运动到极限位置时出现螺母脱开、结构碰撞的问题。牙型表面的粗糙度要求也结合传动场景做了明确设定，既不会因为过高的精度要求提升不必要的加工成本，也不会因为表面过于粗糙导致传动阻力增大、磨损加快。

从功能特性来看，这款方形螺纹结构不仅可以传递旋转运动转化的直线推力，还能通过螺纹的自锁特性在特定位置保持稳定的负载支撑，不需要额外增加锁止机构就能实现位置固定，非常适合用在需要频繁调节位置、同时需要承载轴向载荷的设备部位。设计过程中还考虑了不同工况下的适配性，螺纹牙的厚度做了等强度优化，每一圈螺纹承受的载荷分布更加均匀，不会出现端部螺纹牙受力过载提前失效的问题，整体结构的抗冲击性能也得到了有效提升，能够适应有瞬时冲击载荷的工作场景。
