邦迪奥利直角传动齿轮箱结构设计

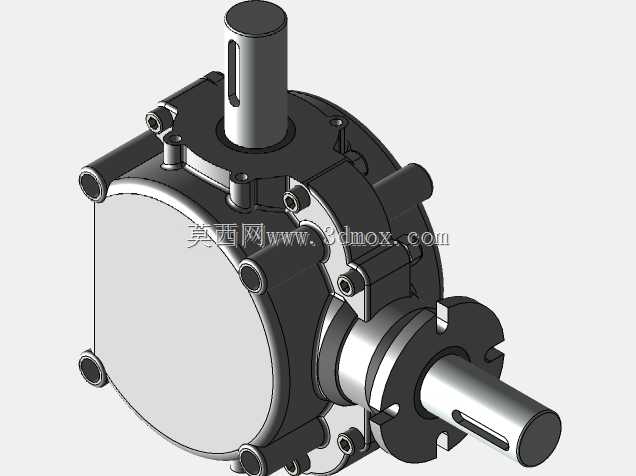

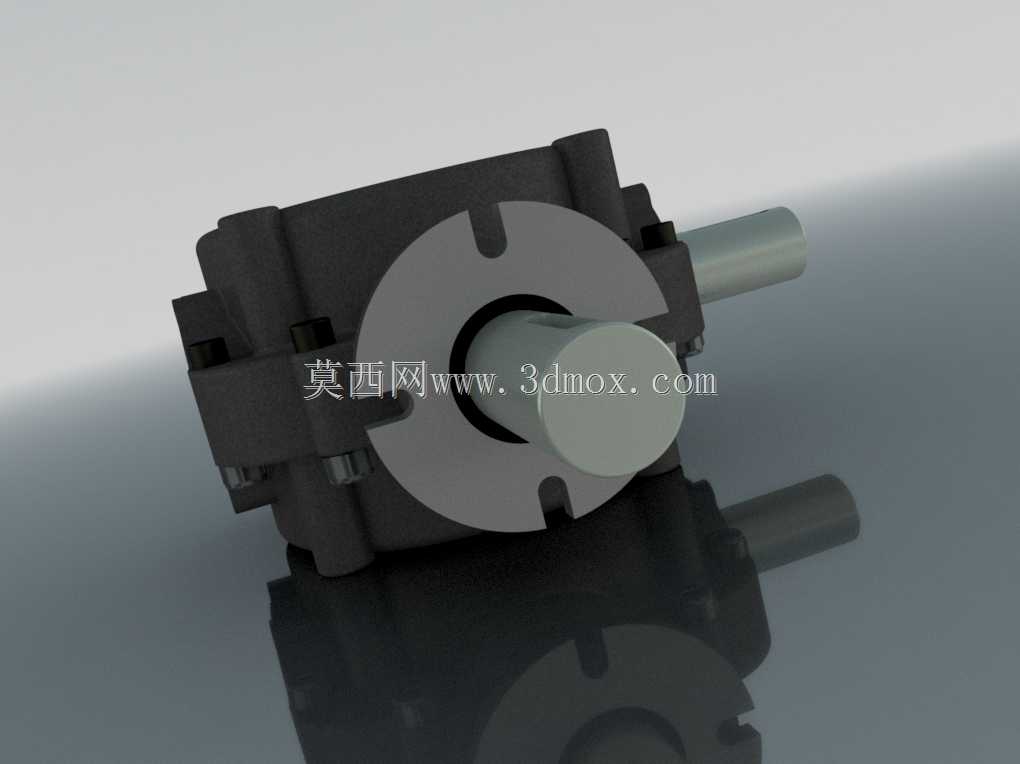

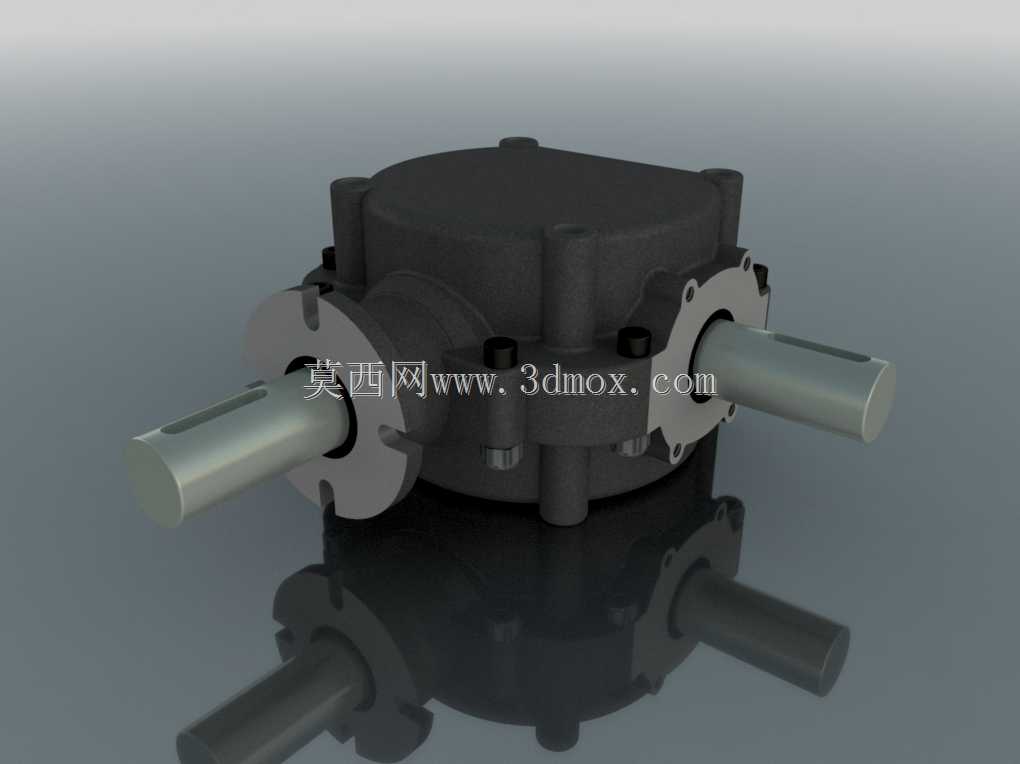

这款直角传动齿轮箱主要应用于需要改变动力传输方向的工业传动场景，常见于小型工程机械、农业作业设备、轻工自动化生产线以及特种输送设备的动力传递环节，能够在空间受限的安装环境下完成动力轴的90度转向输出，解决平行轴传动无法适配的布局难题。在实际生产作业中，该齿轮箱承担着匹配输入输出转速、放大输出扭矩的核心作用，可将原动机输出的高转速低扭矩动力，通过内部齿轮组的啮合传动转换为适配作业端需求的低转速高扭矩动力，同时保证传动过程的平稳性与载荷承载能力，避免动力传输过程中出现的冲击、异响问题，保障整套传动系统的运行可靠性。从功能特性来看，这款直角齿轮箱采用紧凑型箱体结构设计，箱体采用一体化铸造成型工艺，外部设置有加强筋结构，既能够提升箱体的结构刚性，抵御齿轮啮合过程中产生的径向与轴向载荷，也能优化箱体的散热性能，避免长时间高负载运行下内部油温过高导致的润滑失效问题。输入轴与输出轴呈90度垂直布局，轴端采用标准轴径设计，可适配常规规格的联轴器、带轮等传动连接件，无需额外定制转接部件即可完成与上下游设备的对接。在设计思路上，这款齿轮箱优先考虑了安装适配性与维护便捷性，箱体的安装法兰采用标准化定位止口设计，安装孔位布局对称，能够支持多种朝向的固定安装，适配不同设备的布局需求；箱体侧面预留有油位观察与注油、排油接口，日常维护时无需拆解箱体即可完成润滑油的更换与油位检查，大幅降低后期运维的工作量。从外形尺寸与安装边界来看，这款齿轮箱整体轮廓方正，没有突出的冗余结构，输入轴与输出轴的伸出长度经过优化，既保证了连接件的安装空间，也不会占用过多的设备内部空间；安装法兰的定位止口与轴端保持较高的同轴度，安装时能够快速完成定位找正，避免因安装偏差导致的轴系附加载荷，延长轴承与齿轮的使用寿命。内部齿轮组采用高精度啮合设计，齿面经过硬化处理，能够承受持续的交变载荷，在额定负载下运行时传动效率保持在较高水平，同时运行噪音控制在工业场景允许的范围内，不会对作业环境造成额外的噪音污染。
