齿轮臂机械结构设计图纸

项目分类:齿轮 发布时间:2021-05-20 ID:179985
  • 齿轮臂机械结构设计图纸
  • 齿轮臂机械结构设计图纸
  • 齿轮臂机械结构设计图纸

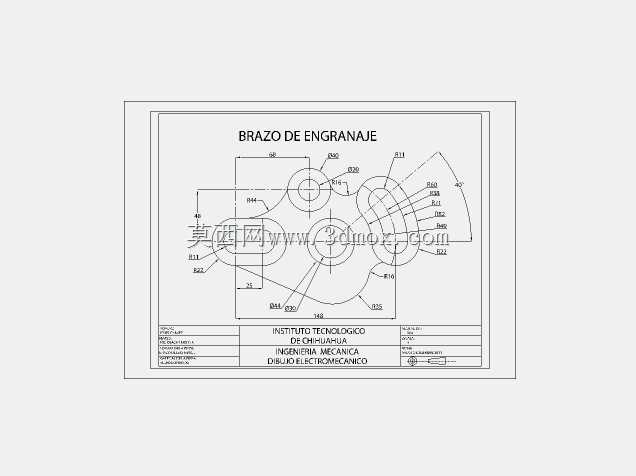

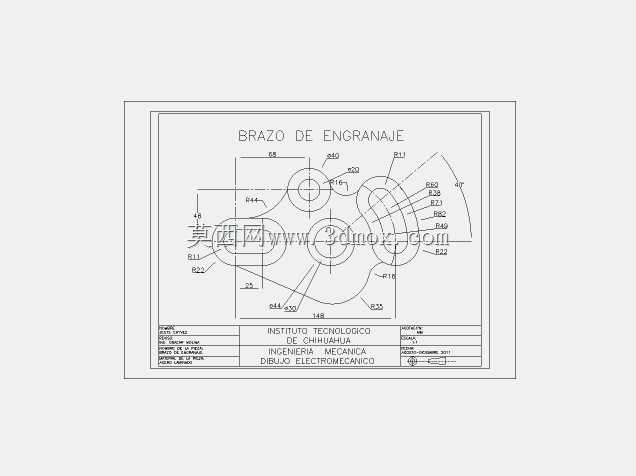

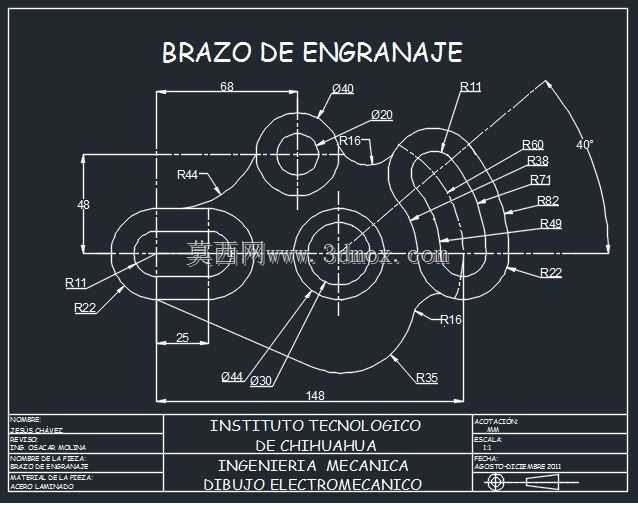

齿轮臂作为机械传动系统中的核心连接传动部件,广泛应用于各类需要动力传递、行程转换的工业设备场景中,常见于自动化生产线传动模组、机床进给机构、轻工机械传动单元以及专用设备的动力衔接部位,承担着连接齿轮传动副、传递旋转扭矩、限定传动轨迹的关键作用,能够将齿轮端的旋转动力按照预设的运动路径传递至执行端,保障整套传动机构运行的稳定性与动作精准度。这款齿轮臂的设计围绕传动场景的实际载荷需求展开,整体采用一体化板式结构布局,结构上整合了多组安装孔位与圆弧导向轮廓,能够同时适配多组不同规格齿轮的安装定位,通过不同半径的圆弧轮廓衔接,实现传动过程中无卡滞的摆动或位移传递,避免传动过程中出现应力集中导致的部件形变问题。设计过程中充分考虑了安装适配性与传动精度要求,整体外轮廓最大长度边界为148,高度方向边界为48,各安装孔位分别匹配不同直径的连接轴需求,包含Φ40、Φ20、Φ44、Φ30等多组标准孔径,能够适配常规规格的齿轮轴与连接销轴安装,无需额外进行孔位二次加工即可完成装配。轮廓上的多组圆弧过渡分别采用R11、R16、R22、R35、R44、R49、R60、R71、R82等不同曲率半径设计,既满足了传动过程中的运动避让需求,避免相邻传动部件在运行过程中发生干涉,也通过平滑的圆弧过渡优化了部件整体的受力分布,在长期交变载荷作用下能够有效降低结构疲劳风险。左侧设置的长圆形调节孔位长度为25,可实现安装位置的微调,能够补偿装配过程中产生的位置误差,提升整套机构的装配容错率;右侧40°夹角的弧形轮廓设计,匹配传动过程中的摆动行程范围,能够精准限制齿轮臂的运动行程,防止超程运行导致的传动部件损坏。在实际应用中,这款齿轮臂可直接替换同规格的传统传动连接件,安装时只需将对应孔径与传动轴、齿轮副进行定位装配,调整好调节孔位的固定位置即可投入使用,能够有效降低传动机构的装配难度,提升设备运行过程中的传动可靠性,适用于中低载荷的连续传动工况,在保障传动精度的同时,也具备足够的结构强度应对常规工况下的扭矩传递需求,减少后期维护更换的频次。
