双极6A小型断路器结构设计

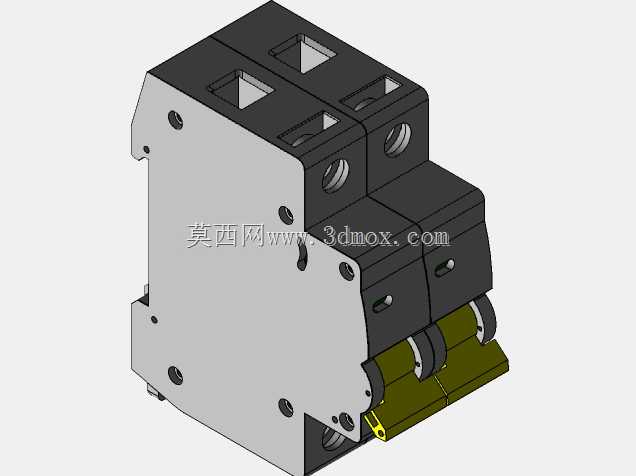

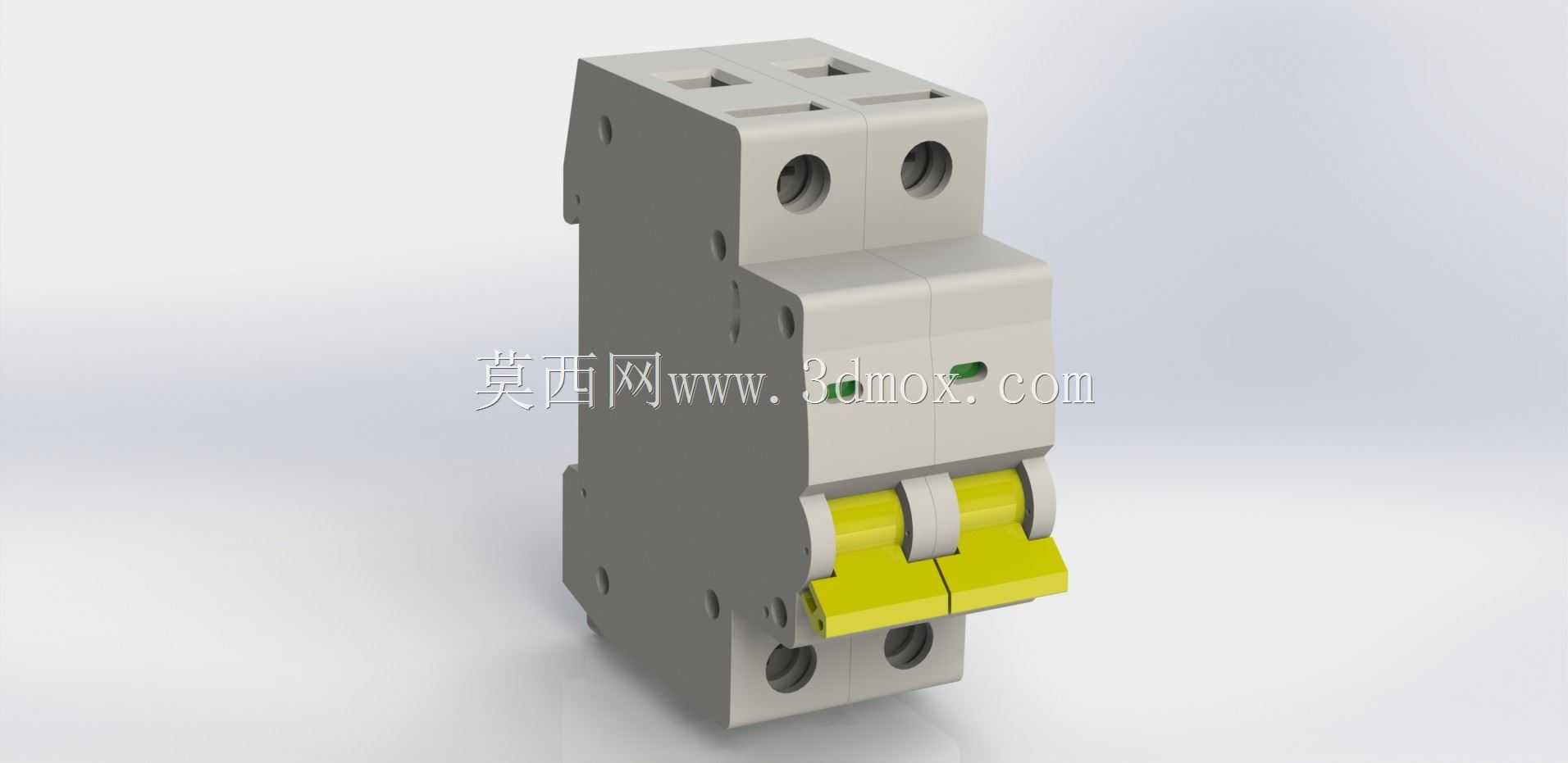

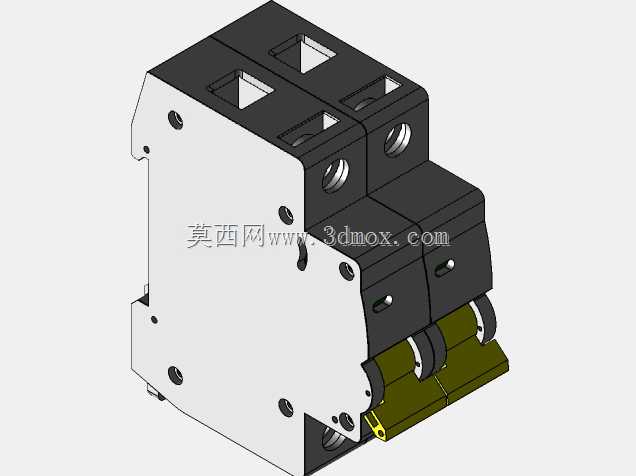

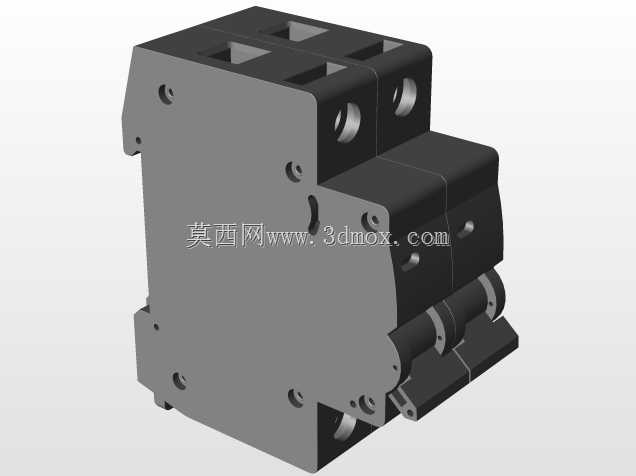

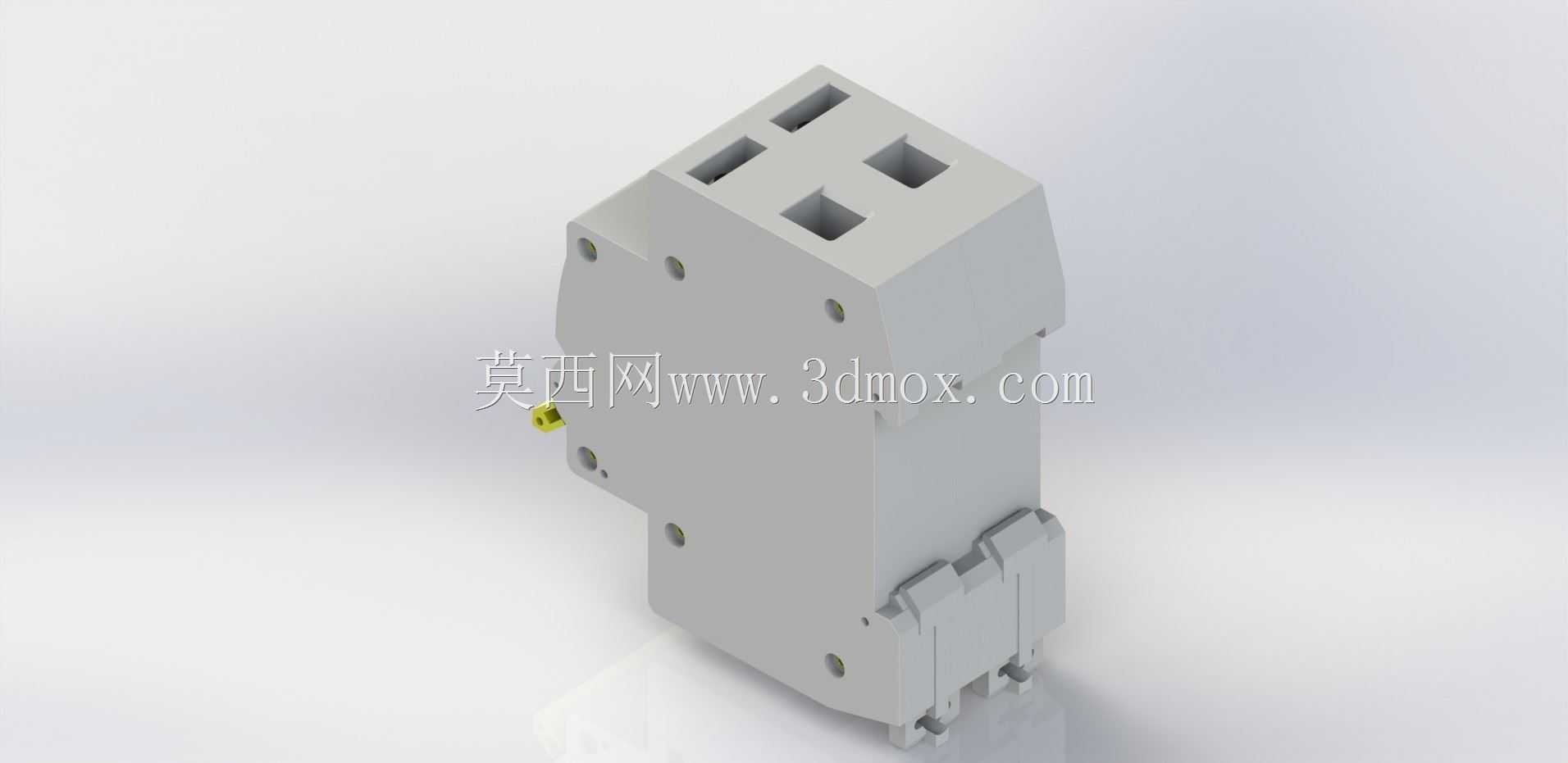

这款双极微型断路器主要应用于民用住宅终端配电、小型工商业低压配电回路、工业设备末端控制回路中，承担线路过载保护、短路瞬时保护以及线路正常工况下的不频繁通断操作功能，是低压配电系统末端防护的核心元件，可同时对火线与零线进行分断控制，有效避免单极分断后零线带电带来的触电隐患，适配家庭照明回路、小功率插座回路、小型仪器设备供电回路的防护需求。从功能特性来看，该断路器采用热磁式脱扣结构，当回路出现过载情况时，内部双金属片受热弯曲触发脱扣机构，实现反时限过载保护，过载电流越大分断速度越快；当回路发生短路故障时，内部电磁机构瞬时吸合触发脱扣，可在毫秒级时间内分断故障回路，避免线路过热起火、用电设备烧毁的风险，操作手柄采用醒目的亮黄色设计，分合闸状态辨识度高，合闸时手柄处于向上位置，分闸时向下掉落，故障脱扣时手柄会停留在中间位置，方便运维人员快速识别故障回路。在设计思路上，这款断路器采用模数化宽度设计，整体外壳采用高阻燃耐冲击的工程塑料材质，壳体拼接处采用卡扣加定位柱的装配结构，既保证外壳的结构强度，也能实现内部元件的快速装配，进出线端采用带压线板的螺钉接线结构，可适配不同线径的铜导线，接线时导线插入后拧紧螺钉即可实现可靠压接，避免虚接发热问题；操作机构采用速通速断结构，减少触头分合闸时的燃弧时间，提升触头使用寿命，内部灭弧室采用多栅格金属灭弧结构，可快速切割熄灭分断时产生的电弧，避免电弧外溢引发安全隐患。从安装边界来看，这款断路器采用标准35mmDIN导轨安装结构，背部自带弹性卡扣，可直接卡装在标准配电导轨上无需额外固定件，整体宽度为两个标准模数单元，可与同系列的隔离开关、漏电附件、过欠压附件拼装组合，进出线端的接线螺钉操作空间充足，可使用常规十字螺丝刀完成接线操作，上下进出线端的接线孔位对齐度高，柜内布线时导线可顺直接入，不会出现过度弯折损伤线芯的情况，壳体表面的散热筋结构可提升长期工作时的散热效率，降低内部温升，适配长期稳定工作的使用需求。
