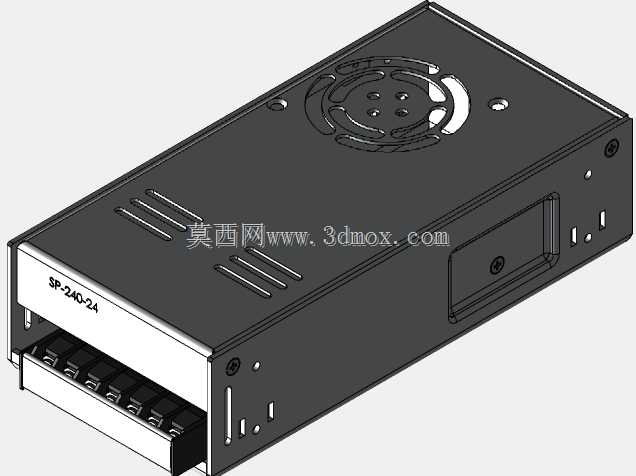

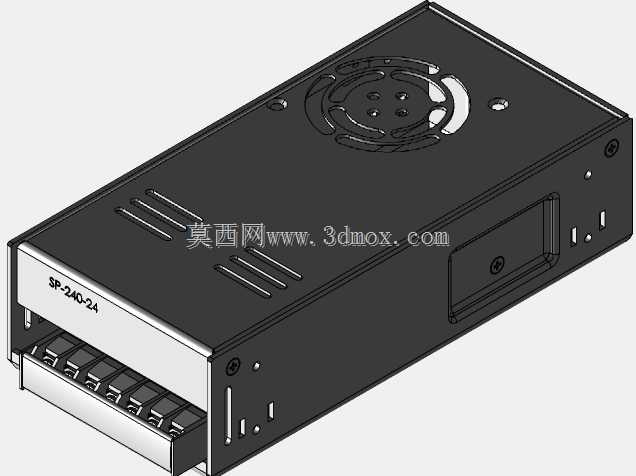

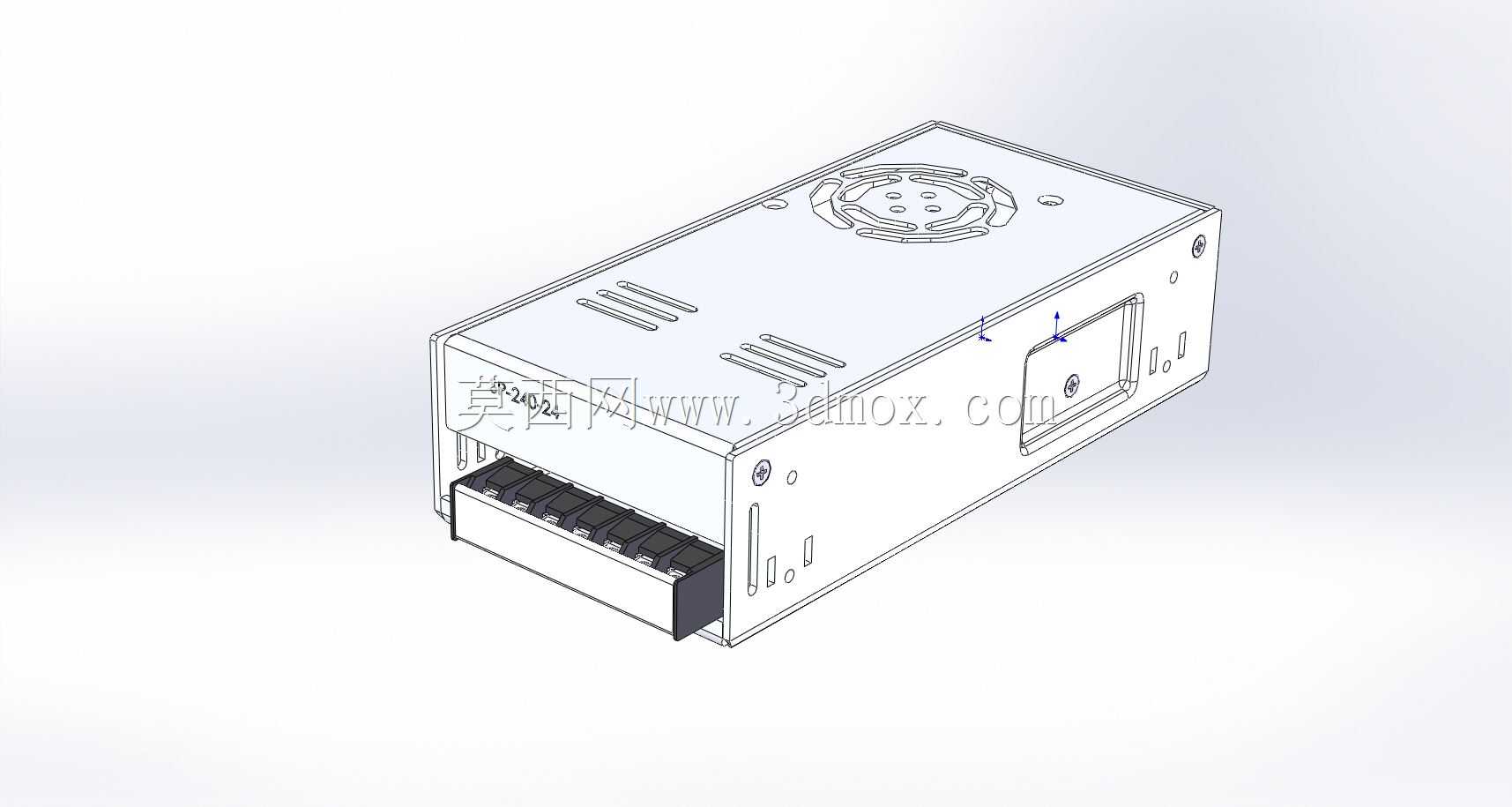

平井SP-240-24四路开关电源结构设计

这款四路输出开关电源主要面向工业自动化控制场景设计，可广泛应用于工控机柜、小型自动化设备、传感系统供电、低压直流驱动等场景，能够为PLC模块、工业传感器、小型执行器件、控制回路等提供稳定的24V直流供电支持，单路可独立承载对应额定电流，四路输出可同时为多组不同负载供电，减少现场供电模块的布设数量，优化柜内布线空间。从实际用途来看，该电源属于AC-DC转换类供电设备，可将常规工频交流电转换为稳定的低压直流电，自带的散热结构能够适配长时间连续运行的工业工况，顶部集成的轴流风扇可在内部功率器件达到温度阈值时启动主动散热，避免高温环境下功率器件出现性能衰减或寿命折损，外壳侧面预留的通风槽可配合风扇形成完整的散热风道，让内部热量能够快速排出壳体。在产品功能特性上，这款四路电源采用独立接线端子设计，输入端与输出端分区排布，避免强弱电走线交叉带来的电磁干扰，输出端的四路接线位标识清晰，现场接线时可快速区分不同供电回路，外壳上预留的固定孔位可支持导轨安装与螺丝固定两种安装方式，适配不同规格的工控柜安装需求。从设计思路来看，整体壳体采用钣金折弯成型工艺，结构强度高且加工成本可控，外壳的接缝处做了折边咬合处理，既能够提升壳体的整体刚性，也可减少电磁泄露，降低电源自身工作时对外围敏感器件的电磁干扰；前面板的接线区域做了内凹设计，可避免接线端子外露带来的误触风险，提升现场运维的安全性。在外形尺寸与安装边界上，整体壳体采用长方体紧凑型布局，宽度方向适配标准DIN导轨的安装间距，深度方向预留了接线弯折的操作空间，安装时无需额外预留过多侧向操作空间，柜内排布时可与其他低压模块紧密并排安装，最大化利用柜内的安装空间；壳体上的安装孔位做了沉头处理，固定螺丝安装后不会突出壳体表面，避免与相邻模块产生干涉，底部的导轨卡扣结构可实现快速卡装，无需额外配件即可完成在标准导轨上的固定，拆卸维护时也可通过卡扣拨杆快速完成拆装，大幅提升现场安装与维护的效率。
