医药包装用全自动吸塑包装设备结构

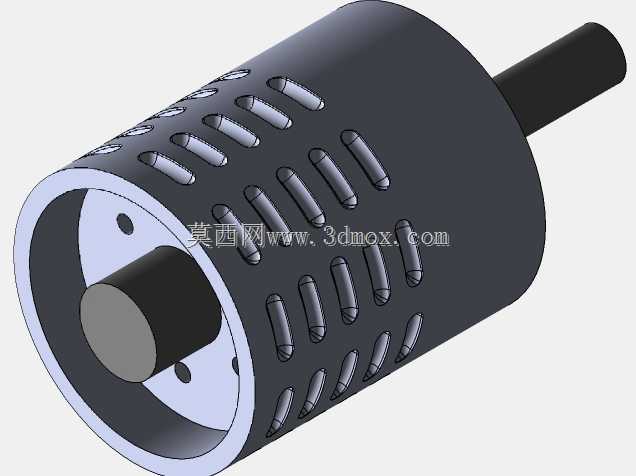

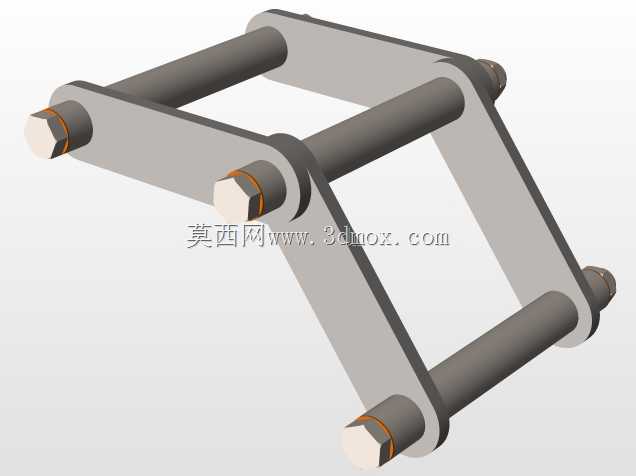

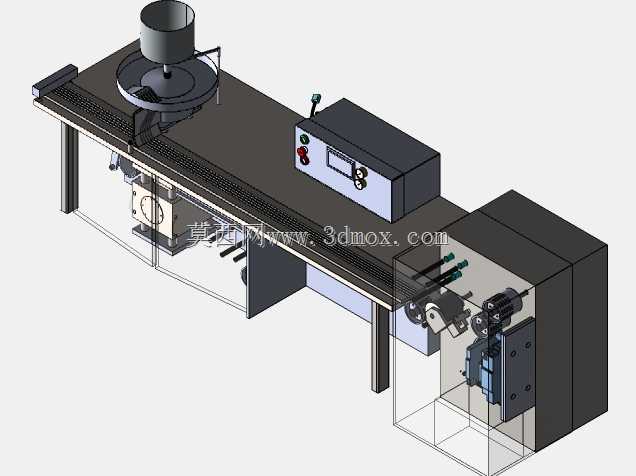

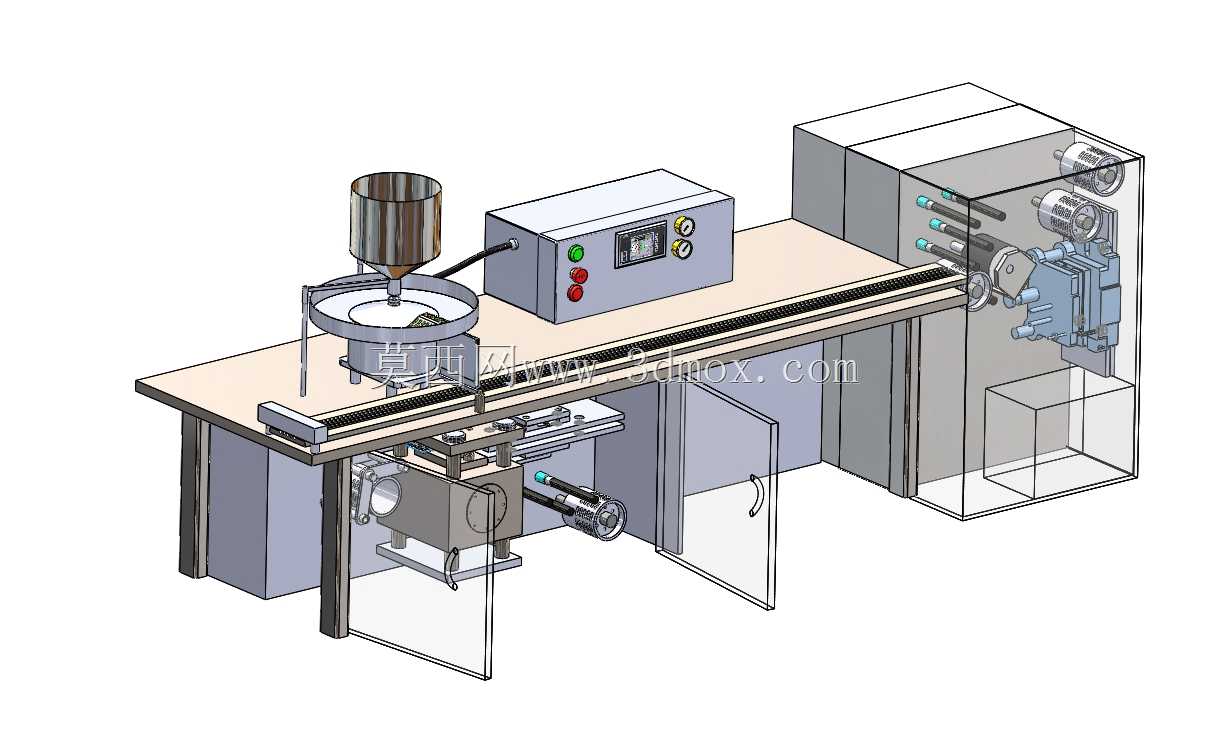

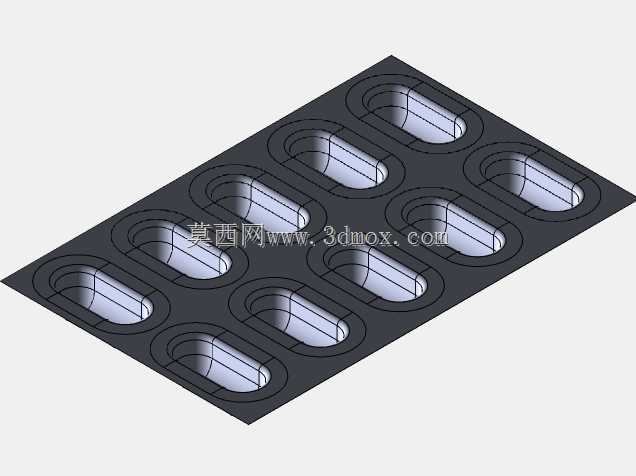

该吸塑包装设备主要面向医药制剂生产场景设计，适配片剂、胶囊、小型丸剂等常规口服固体制剂的铝塑泡罩包装工序，可对接医药生产车间的前段制粒、压片/填囊工序，也可衔接后段的装盒、码垛生产线，满足中小规模医药生产批次的连续包装需求，同时也可适配小型医疗器械、保健品片丸的泡罩包装作业，适配洁净车间的安装使用要求。设备整体采用长条形卧式布局，沿物料输送方向依次设置物料供给单元、泡罩成型单元、热封压合单元、冲切输出单元，各单元通过统一的机架台面集成安装，底部设置带柜门的柜体容纳传动与电控组件，台面上方预留操作与维护空间，整体安装边界可适配常规医药车间的标准工位布局，无需额外改造地面承重结构即可完成布设。物料供给单元采用振动料斗配合分度下料盘结构，可将待包装的片丸类物料精准送入成型后的泡罩凹腔内，下料工位设置挡料与检测位，避免缺料、多料情况进入后续工序；泡罩成型单元采用加热软化与负压吸塑结合的结构，可将PVC硬片精准吸塑成与物料尺寸匹配的泡罩型腔，成型精度可适配常规医药包装的泡罩尺寸公差要求；热封压合单元采用辊式连续热封结构，可将覆盖在泡罩上方的铝箔与PVC片材牢固压合，密封边缘的气密性满足医药包装的密封存储要求，避免药品受潮、氧化变质；冲切输出单元可将连续的包装带冲切成独立的药板，成品沿出料滑道落入收集容器，废料则通过侧边的收卷机构统一收集。设备的传动系统采用凸轮连杆与同步带结合的传动方案，各工位动作通过机械结构实现时序匹配，运行稳定性更高，降低电控系统故障带来的停机风险；电控单元集成在台面上方的独立控制箱内，设置操作按钮与状态显示仪表，操作人员可在设备正面完成参数调整、启停操作与状态监控，控制箱与各执行单元的走线沿机架内部布设，避免外露走线积尘，适配医药车间的洁净清洁要求。设备的台面采用平整的不锈钢台面设计，无清洁死角，日常生产后可直接采用消毒试剂擦拭清洁，与物料接触的部件均采用医药级适配材质，避免对药品造成污染；底部柜体的柜门采用透明可视设计，日常巡检时可直接观察内部传动组件的运行状态，无需频繁拆卸柜门即可完成常规检查维护，降低设备运维的工作量。
