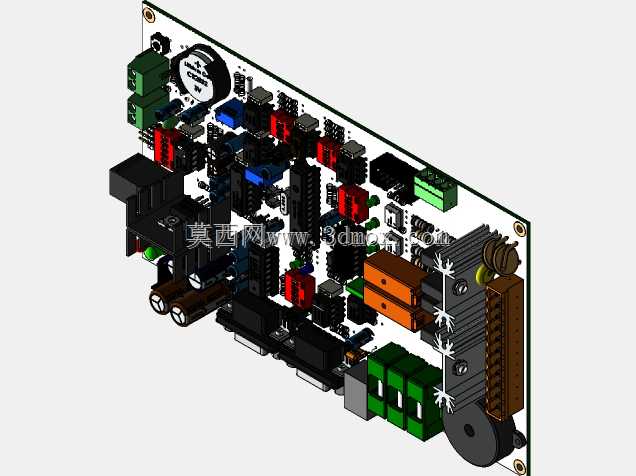

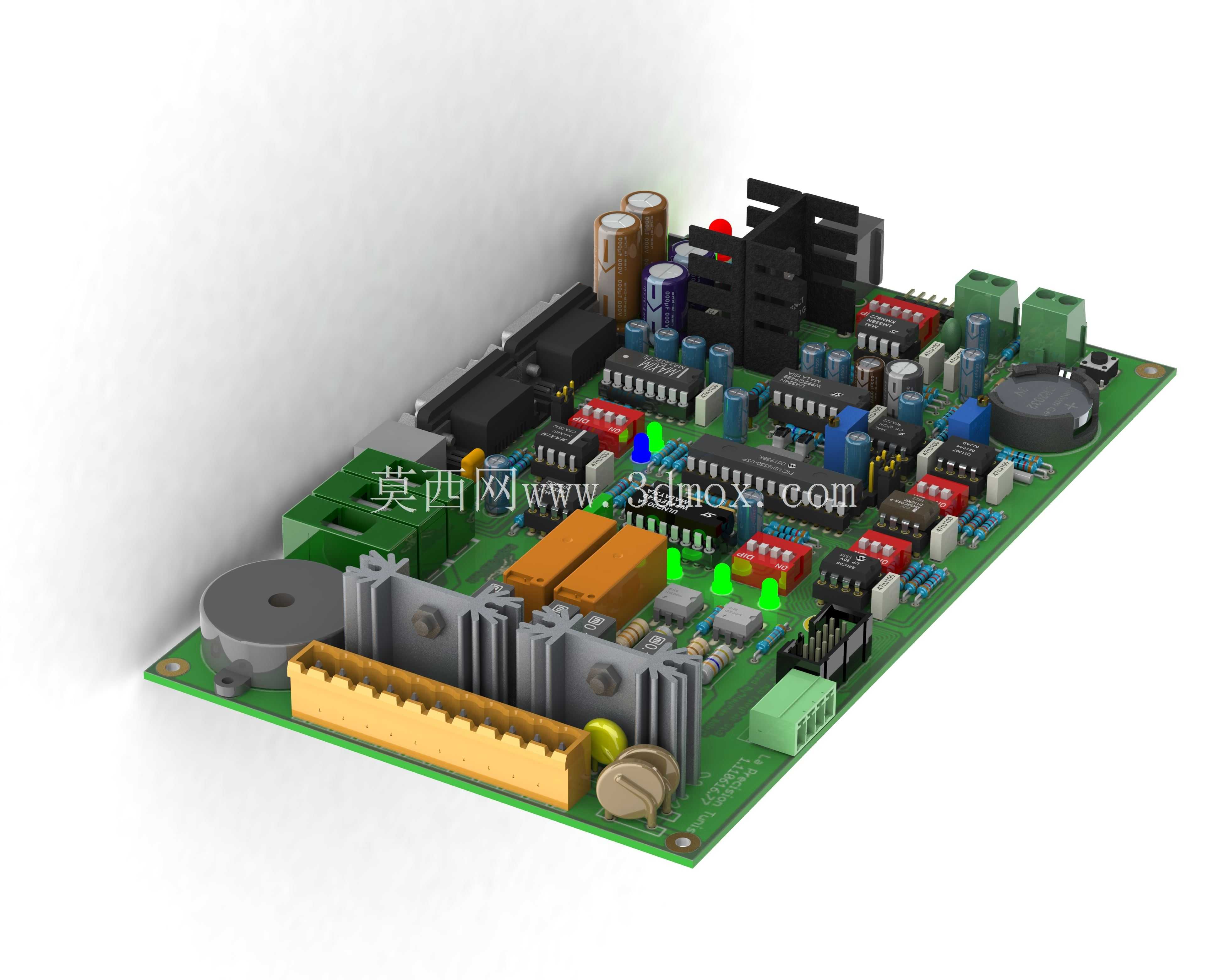

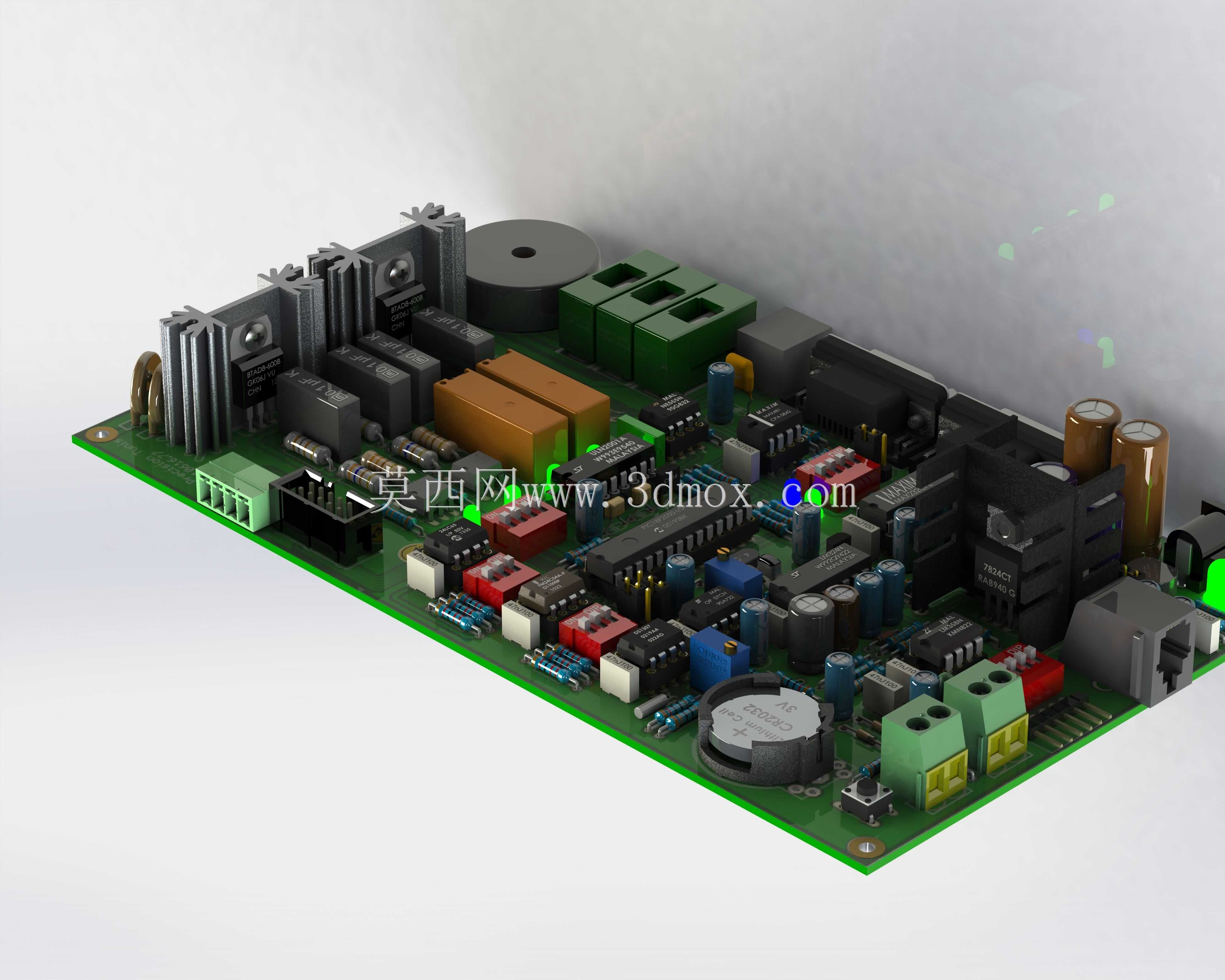

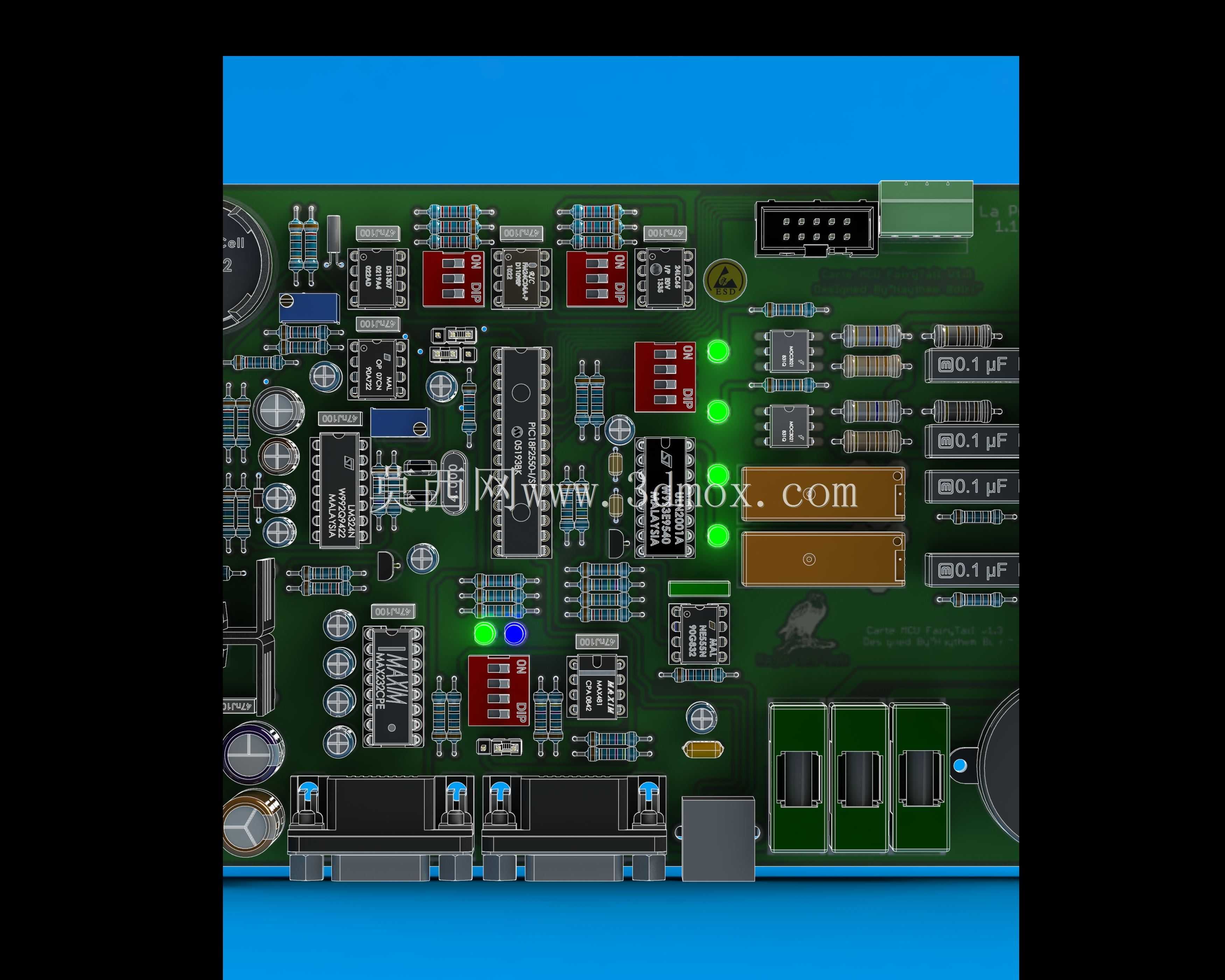

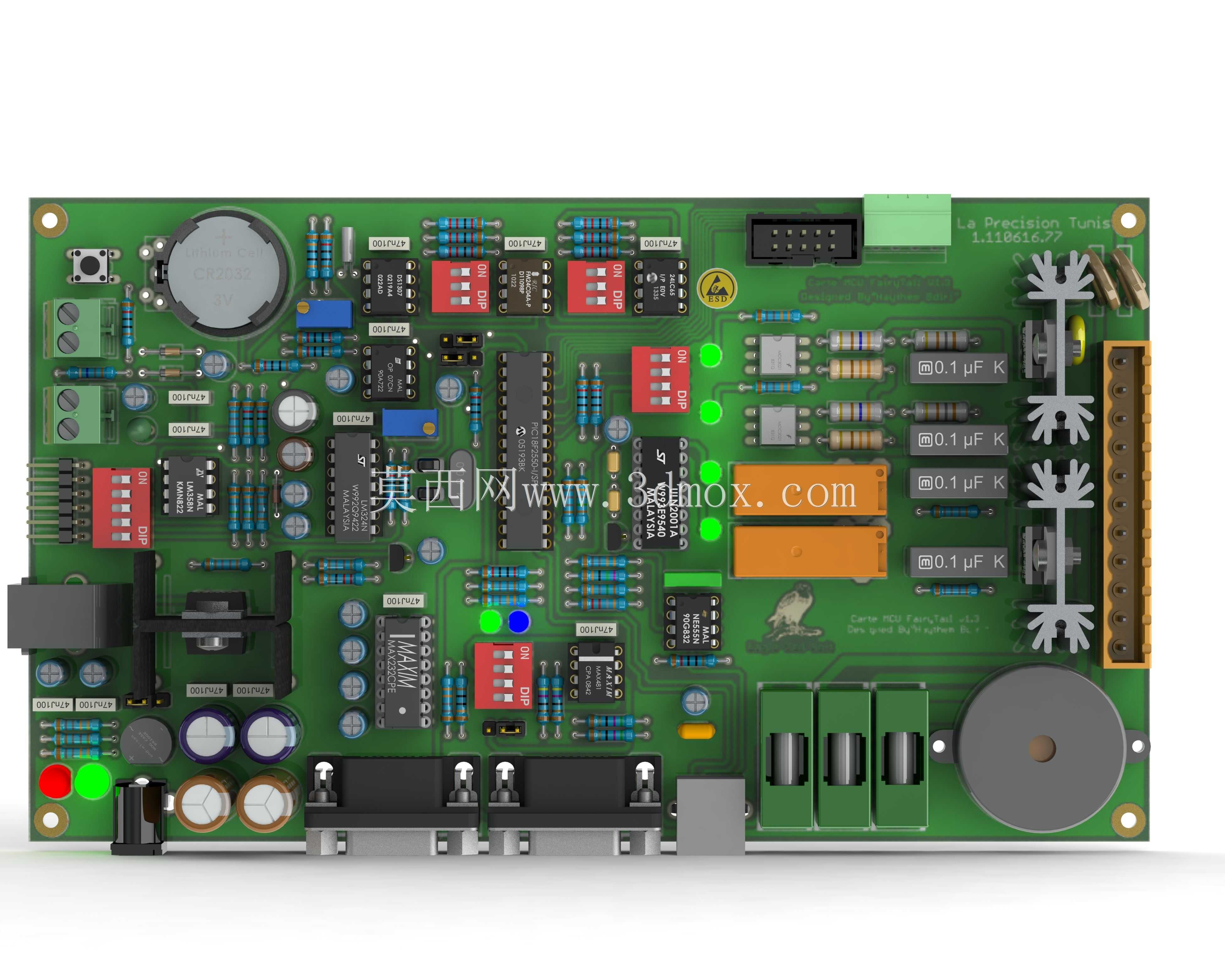

卡特MCU热封口机控制电路板结构设计

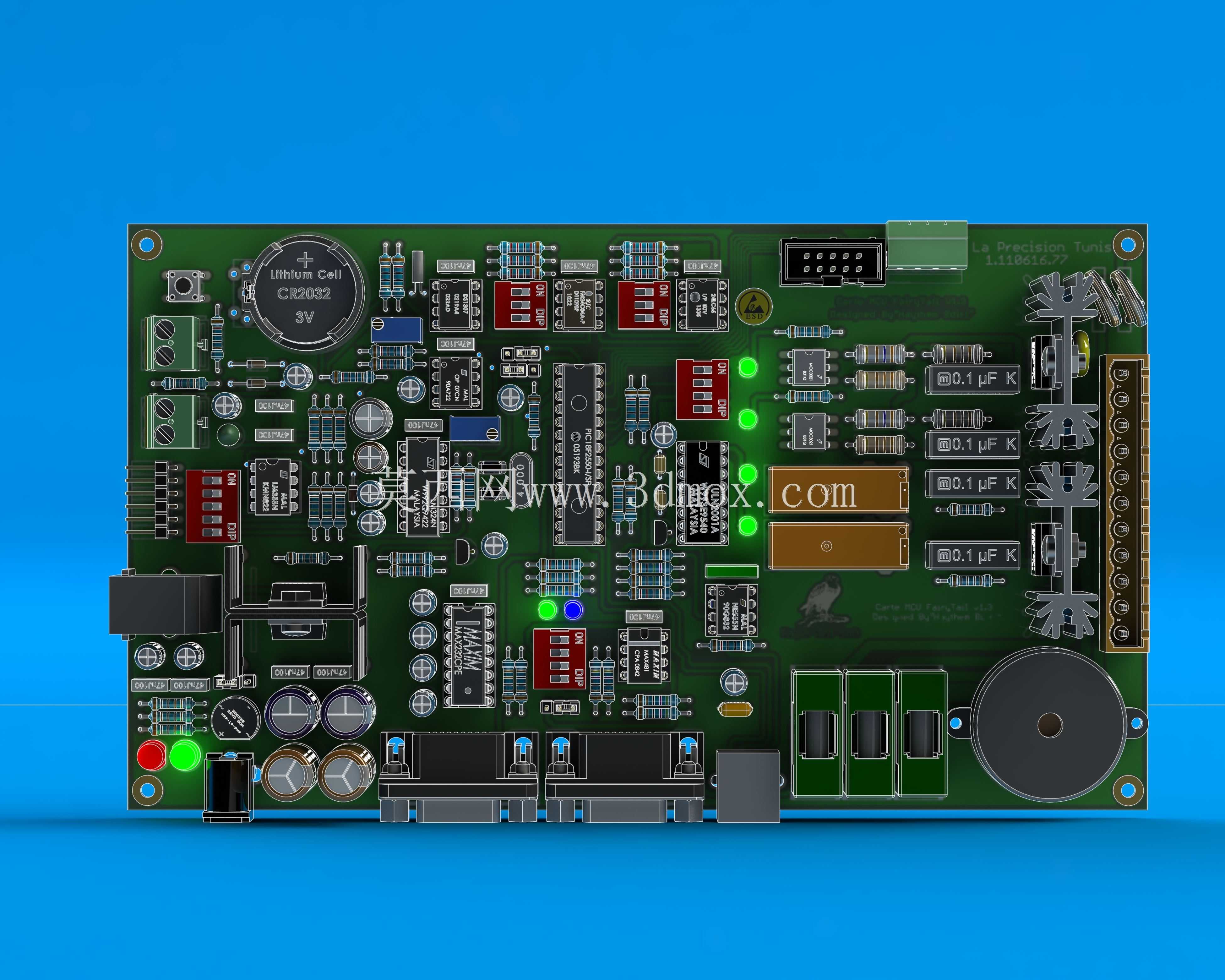

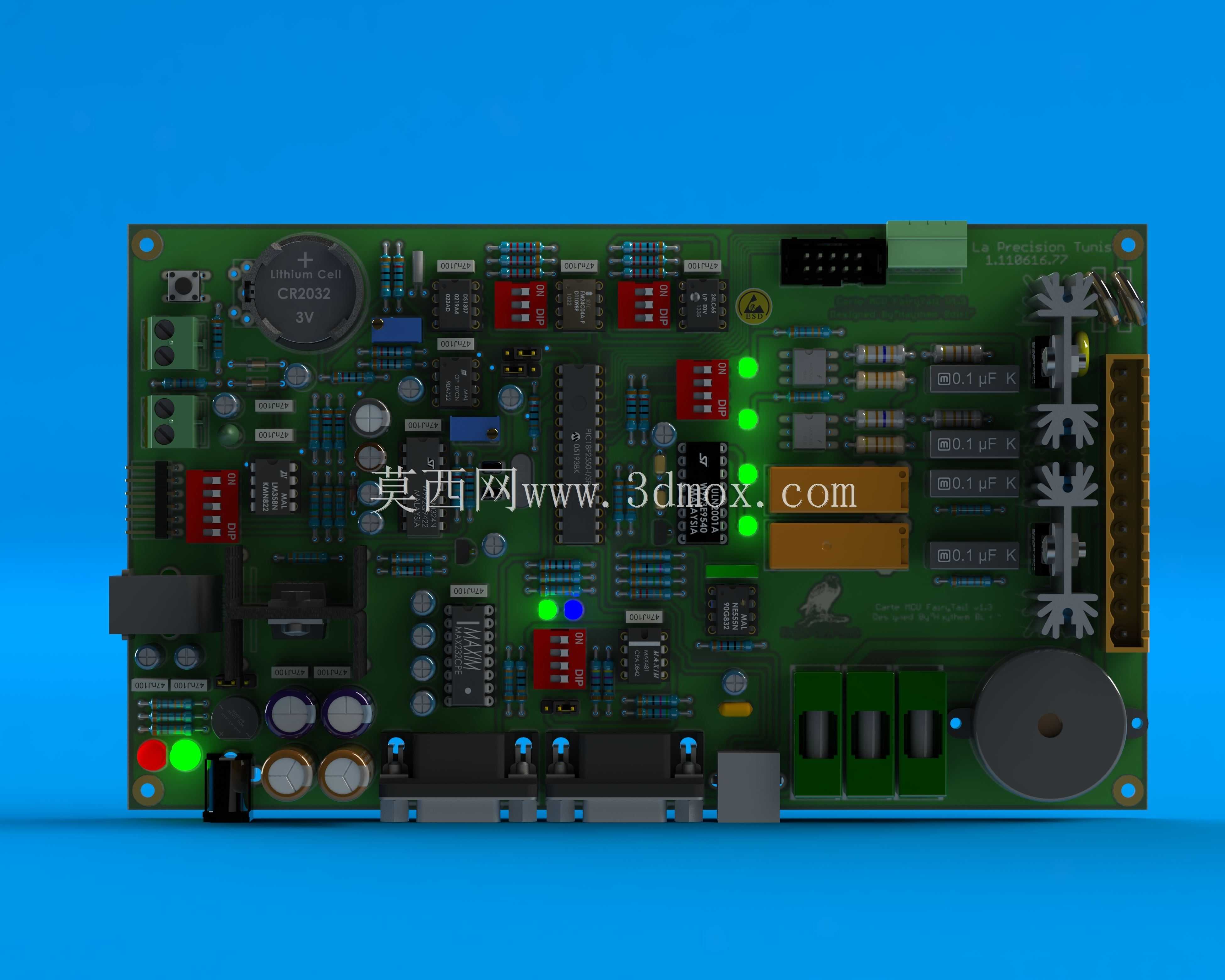

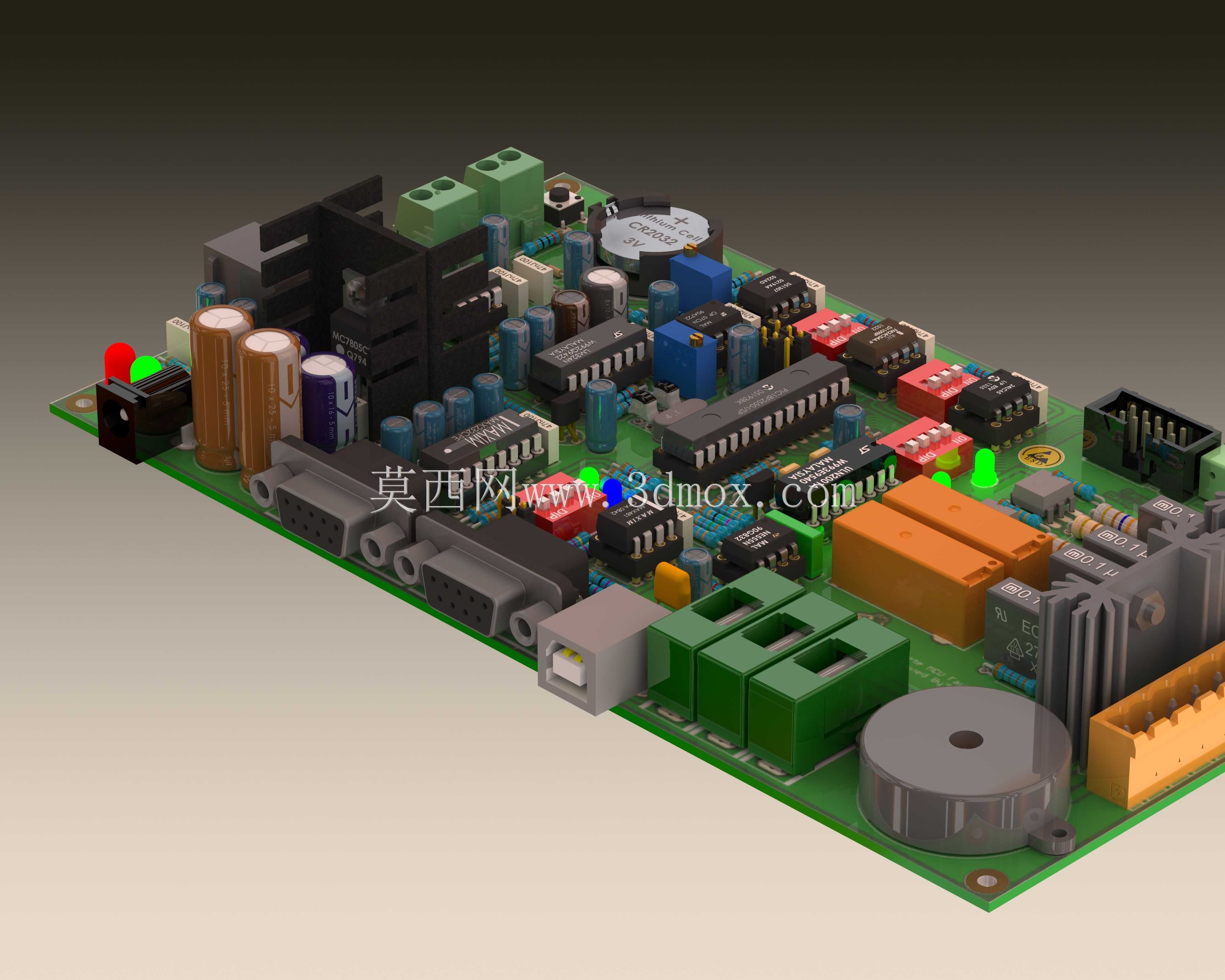

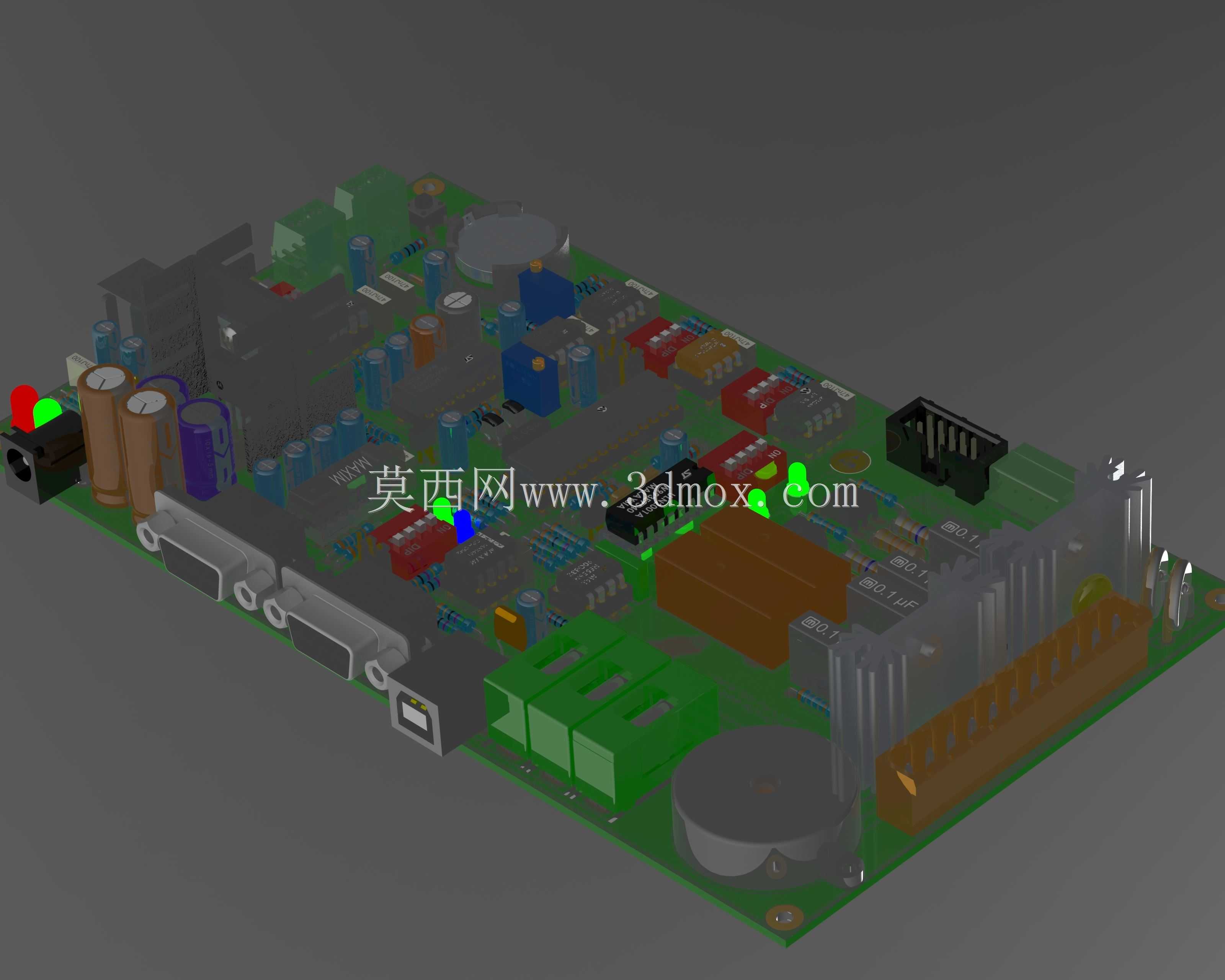

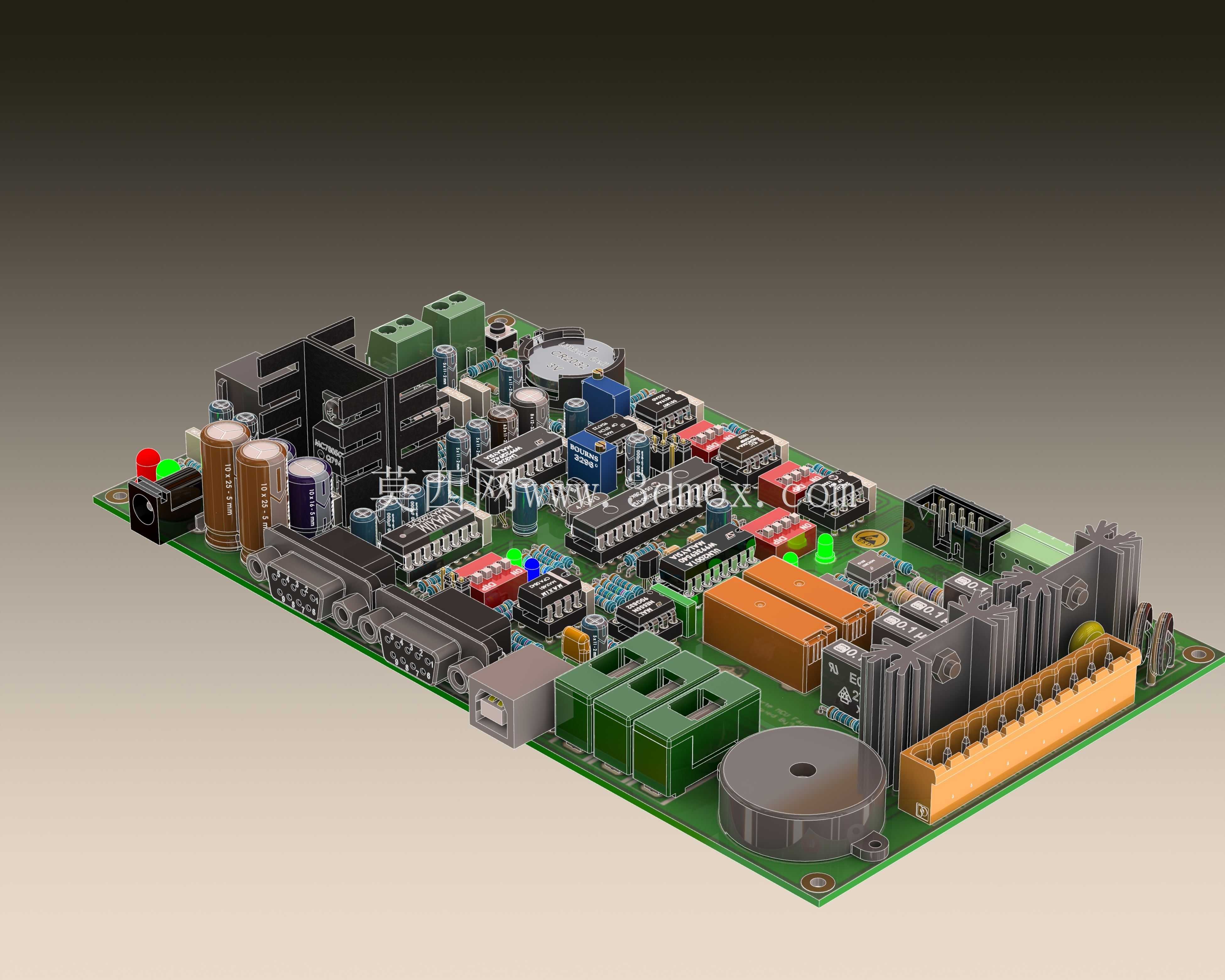

这款控制板是热封口设备的核心控制载体，主要应用于食品、医药、日化等行业的连续式热封口作业场景，适配立式、卧式等多类型台式封口设备，承担整机的温度调控、走带速度匹配、封口时长控制、故障预警等核心控制职能，是保障封口密封性、作业稳定性的关键部件。

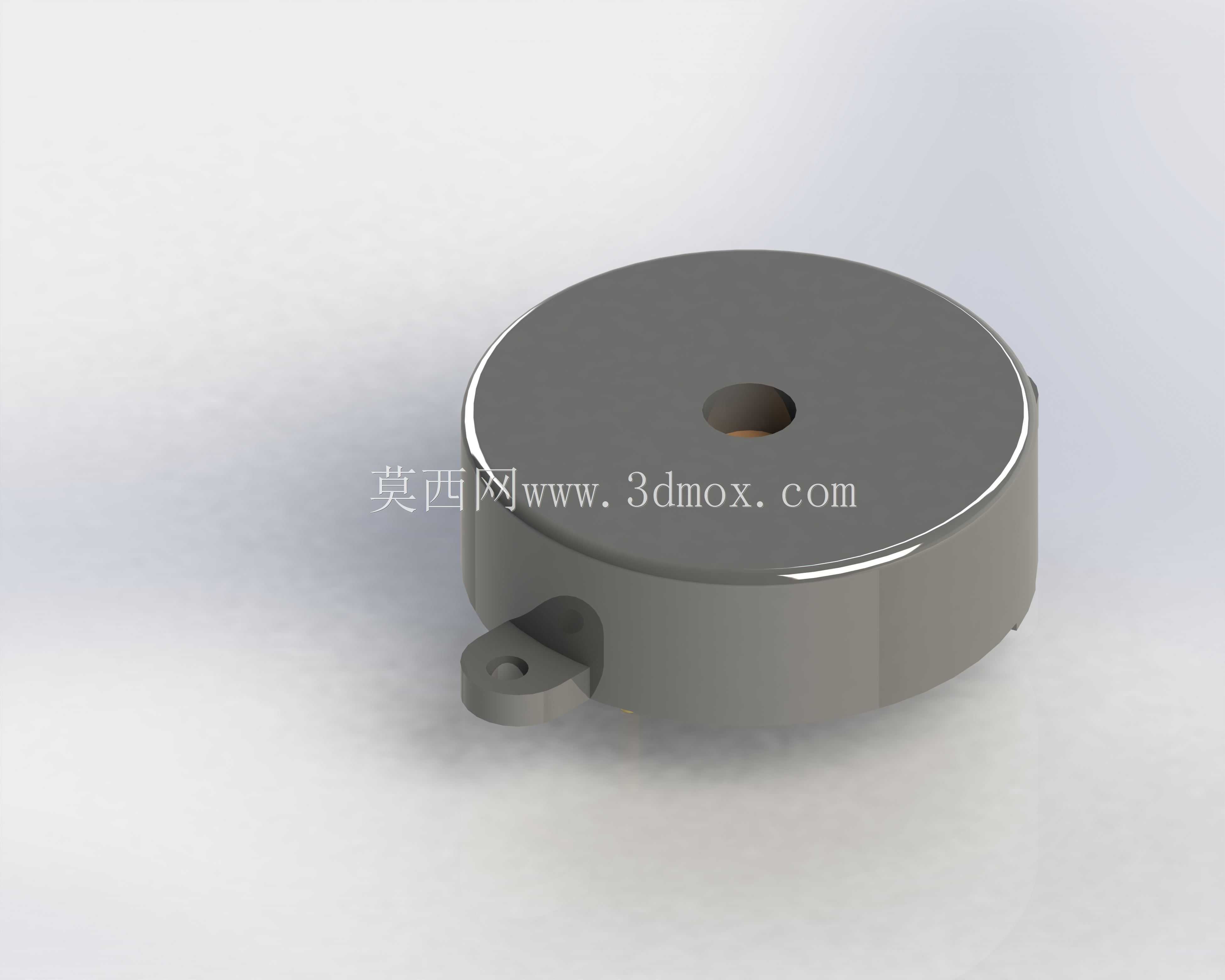

从实际用途来看，该控制板可精准调控热封组件的加热温度，适配PE、PP、复合膜等不同材质包装材料的热封参数需求，同时能协调输送机构的走料速度与热封压合动作的时序，避免出现封边虚焊、过熔皱边、走带卡顿等常见封口质量问题，板载的多组状态指示灯可直观反馈设备运行、待机、故障等不同工作状态，蜂鸣器组件可在温度异常、卡料、作业完成时发出提示信号，降低一线操作人员的设备管控难度。

在功能特性设计上，板载集成了多组信号输入输出接口，可对接温度传感器、加热模块、输送驱动单元、操作按键面板等外围组件，预留的多组拨码开关可快速切换不同的工作参数档位，适配不同厚度、不同材质包装的封口作业需求，板上的滤波电容、稳压模块可有效过滤车间供电波动带来的信号干扰，保障设备在复杂工业用电环境下的运行稳定性，多组接线端子采用防呆结构设计，可避免现场安装维护时的接线错误问题。

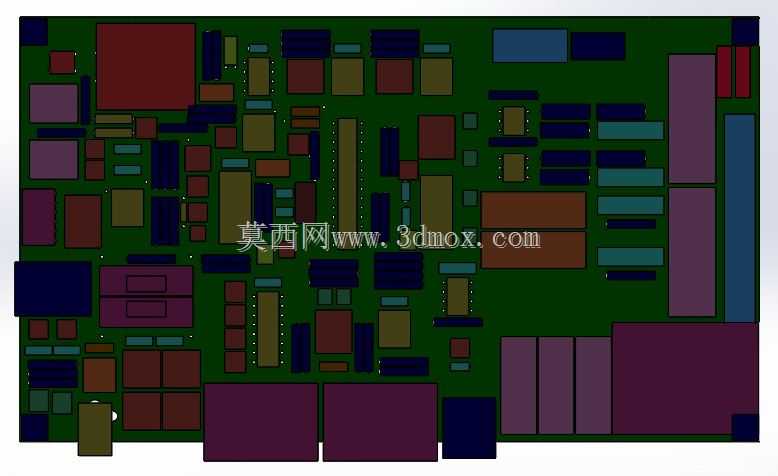

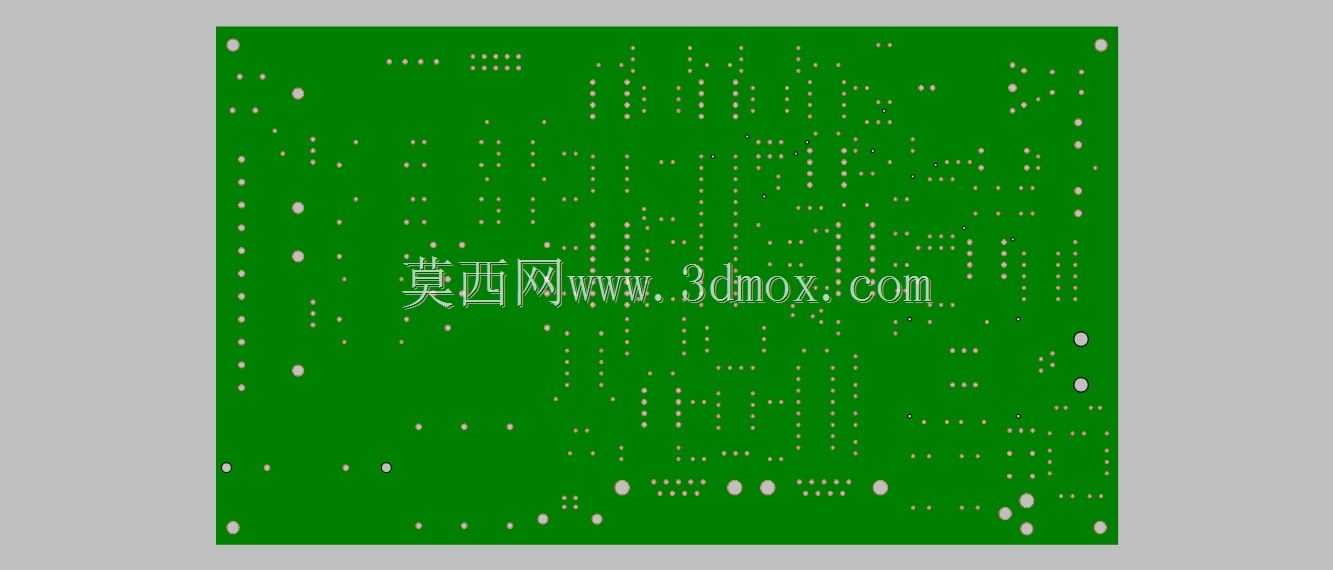

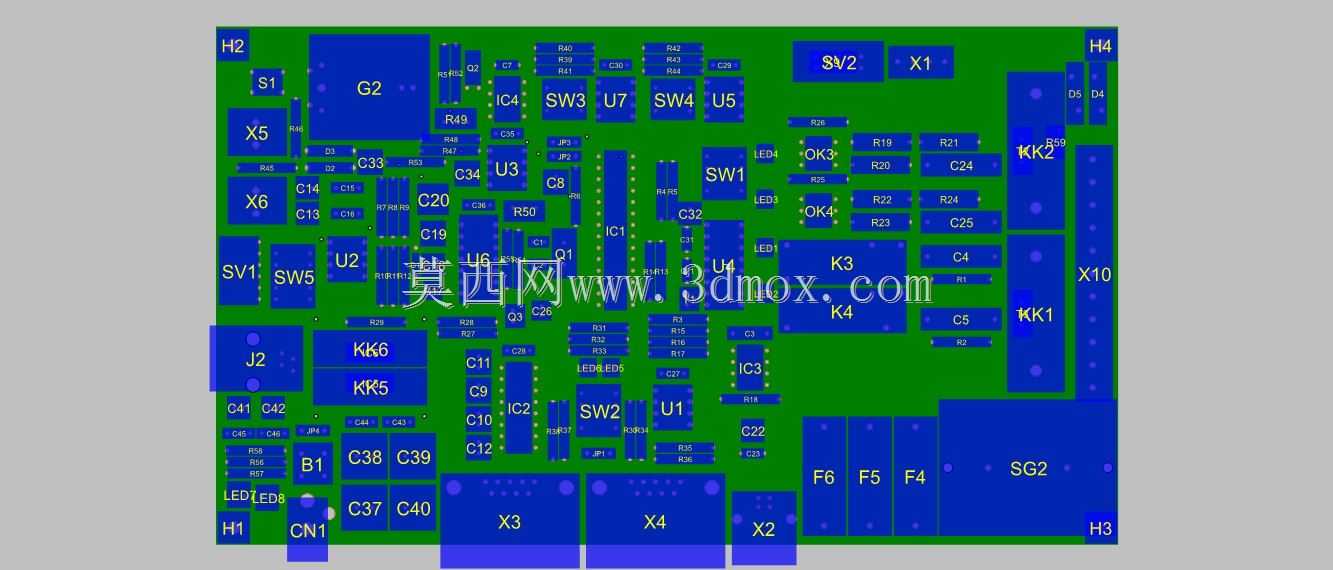

从设计思路层面，整体采用长条形单板布局，将高压驱动区域与低压信号控制区域做了清晰的分区排布，既减少强弱电之间的信号串扰，也方便后期的检修维护；接口统一排布在板卡的侧边区域，对应设备机身的走线方向，可减少内部线材的弯折冗余，提升整机装配效率。板卡的安装孔位按照通用台式封口设备的安装仓尺寸做了匹配设计，安装边界充分考虑了设备内部的走线空间、元件避让距离，可直接替换同类型封口设备的原有控制板，无需对机身结构做额外改造，板上元件排布充分考虑了散热需求，发热较大的元件预留了足够的散热间隙，避免长时间连续作业时出现积热导致的元件性能衰减问题。

在安装适配性上，板卡的外形尺寸完全匹配常规小型台式封口机的控制仓安装位，固定孔位间距符合行业通用安装规范，外接接口的位置与常规设备的出线方向高度契合，现场安装时无需额外加工转接件，可快速完成装配替换，有效降低设备的维护改造成本。
