超轻型飞机桁架式机身骨架结构设计

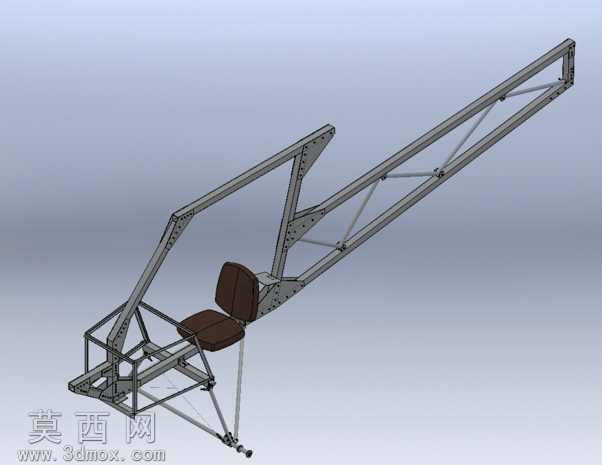

本作品为超轻型载人飞机的机身主体骨架三维建模成果，建模过程严格遵循美国联邦航空局超轻型航空器相关规范要求，采用SolidWorks软件完成全参数化建模设计。整体机身采用经典的桁架式管架结构布局，建模阶段优先选用薄壁金属管材作为主承力构件的设计原型，通过空间梁单元的排布逻辑完成主承力路径的搭建：从机头段的前起落架安装基座开始，沿纵向延伸出两根平行的主承力纵梁，纵梁之间通过等距排布的横向支撑管、斜向抗扭拉杆完成空间连接，形成具备高抗扭、抗弯性能的空间桁架结构，有效兼顾超轻型飞行器对结构强度与自重控制的双重要求。建模过程中对关键连接节点做了精细化设计，所有管材衔接位置均设计有匹配的连接角片与安装孔位，预留了标准紧固件的装配间隙，确保后续生产加工阶段的可装配性。驾驶舱区域的结构设计充分考虑人机工程学要求，预留了适配单人驾乘的座椅安装空间，座椅安装支架与主桁架做一体化建模设计，支架角度经过反复调整匹配人体自然坐姿的背部支撑角度，同时在座椅前方预留了操纵机构的安装空位，两侧设计有简易的扶手安装点位。前起落架区域采用三角支撑结构与主纵梁连接，建模时对起落架铰接点位做了自由度约束模拟，预留了起落架缓冲行程的活动空间，尾段机身采用逐步收窄的桁架排布，适配尾翼组件的安装接口需求。材质渲染阶段，主桁架结构赋予哑光航空铝合金材质，还原薄壁管材的金属质感与焊接节点的工艺特征，座椅组件分别赋予棕色皮质纹理的坐垫材质与深色硬质塑料的靠背支撑材质，场景采用柔和的均匀漫反射光照，完整呈现机身骨架的空间结构层次与各部件的装配关系，清晰展示每一处支撑结构的走向与连接逻辑，为超轻型飞机的原型制作、结构验证提供精准的三维数字模型参考。
