潜水BCD用十字形排放阀旋钮结构

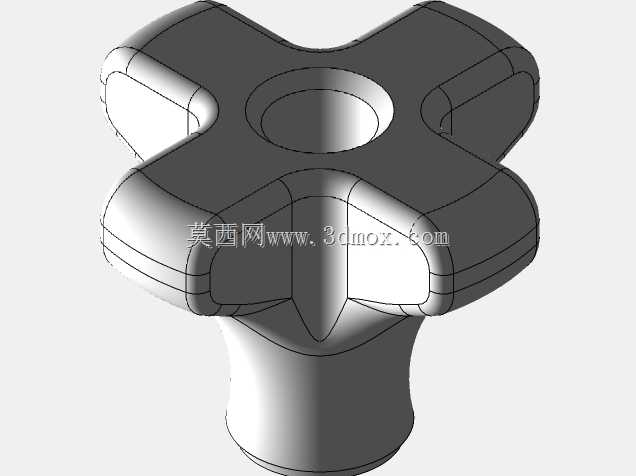

这款十字形旋钮是配套潜水BCD浮力调整装置排放阀设计的手动操作部件，核心应用场景覆盖休闲水肺潜水、技术潜水过程中的BCD排气操作环节，潜水员在水下调整浮力、完成上升悬停动作时，可通过旋拧或提拉该旋钮触发排放阀的排气通路，精准控制BCD气囊内的气体排出量，避免上升速度过快引发的减压病风险，也能在水面状态下快速排空气囊内冗余气体，让装备贴合身体减少水面游动阻力。从功能特性来看，旋钮采用四翼十字形的外轮廓设计，四个凸起的握持翼边缘做了大圆弧过渡处理，即便潜水员佩戴厚度达5mm的湿式潜水手套，也能获得足够的握持摩擦力，不会因为水下低温导致手部僵硬、手套湿滑出现操作打滑的问题，旋钮下部的柱体结构是和排放阀阀芯配合的安装段，柱体的外径尺寸匹配常规BCD排放阀的阀芯安装孔公差，安装时可直接套入阀芯顶端，通过中心预留的绳孔穿入高强度尼龙绳和阀芯做防脱绑定，避免旋钮在水下操作时脱落遗失。设计阶段特意将中心穿绳孔的初始直径做小，预留了二次加工的余量，不同使用者可根据自己选用的伞绳直径，将孔位扩钻至适配尺寸，不会出现绳孔过大导致绑定松旷的问题；旋钮顶面的中心凹坑是注塑或3D打印成型时的工艺避让位，可减少成型过程中的材料堆积，降低壁厚不均引发的缩痕、变形概率，同时也能减轻零件自身重量，减少对排放阀阀芯的额外负载。从安装边界来看，旋钮的整体高度控制在常规BCD排放阀操作件的允许范围内，四翼的最大回转直径不会超出阀座的外围轮廓，安装后不会和BCD气囊的绑带、背负织带产生运动干涉，操作时旋转90度即可达到阀的全开排气行程，手指的施力角度符合人体工学，不需要刻意弯折手腕就能完成操作，即便在低能见度的水下环境，潜水员仅凭手部触感就能快速找到旋钮位置完成排气操作，不需要目视确认操作位，提升了应急状态下的操作效率。需要注意的是，这类涉及生命支持的潜水装备配件，加工制作时需选用耐海水腐蚀、耐低温柔性的材料，加工完成后要做边缘去毛刺处理，避免操作时割破潜水手套或者刮伤BCD气囊面料，安装后要反复测试操作力矩和阀的开合顺畅度，确认旋钮和阀芯的配合没有卡滞，绑定的绳索要做防松处理，避免长期使用后绳索松脱导致旋钮失效。
