Nema17步进电机高精度三维结构设计

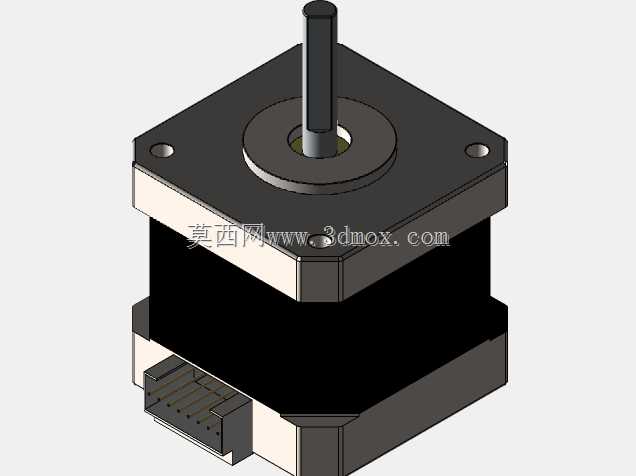

这款Nema17规格步进电机的三维结构设计，充分贴合小型自动化装备的紧凑安装需求，是桌面级3D打印机、小型数控雕刻机、桌面机械臂、精密点胶设备、小型传送带模组等轻载自动化场景中最常用的动力执行元件，能够在开环控制场景下实现精准的角位移输出，无需额外加装位置反馈装置即可完成低成本的高精度点位运动控制，适配绝大多数小型自动化设备的动力传输需求。从实际使用场景来看，这类42mm机座规格的步进电机，常被用于需要低速大扭矩输出、定位精度要求在0.1度级别的工位，比如3D打印机的XYZ轴进给传动、小型雕刻机的主轴进给驱动、智能门禁的闸机开合控制、小型光学检测设备的镜头位移调节等场景，凭借稳定的步进传动特性，能够在不丢步的工况下完成可靠的位置控制，相比同尺寸的伺服电机具备更低的部署成本，相比普通直流减速电机具备更优的位置控制精度。在产品功能特性的设计还原上，模型完整复现了该款步进电机的双出轴安装端面结构，前端输出轴采用标准直径设计，适配市面上绝大多数配套的同步轮、联轴器、锁紧螺母等传动配件，后端预留的出线端采用标准接插件结构，能够直接匹配通用的步进电机驱动接线端子，无需额外改线即可完成电气连接；电机本体的层叠结构还原了定子铁芯、绕组封装、前后端盖的装配关系，四个角的安装通孔完全符合Nema17标准的安装孔位规范，能够直接适配标准的42系列电机安装支架，无需额外加工转接板即可完成设备装配。设计过程中严格遵循Nema电机的标准安装边界，机座外形尺寸严格控制在42mm×42mm的方形截面范围内，电机本体的轴向长度按照常规42步进电机的堆叠长度还原，安装孔的中心距、通孔直径、输出轴的伸出长度、轴径公差、轴端的扁位结构都完全匹配实际工业配件的通用标准，能够直接用于设备的整体装配干涉检查、安装工位的空间预留校核、传动链路的运动仿真验证。在结构细节的还原上，模型区分了电机端盖的金属材质部分、本体的黑色塑封绕组部分、输出轴的金属光轴部分、尾部接线座的塑料接插件部分，不同结构的装配间隙都按照实际生产的公差要求预留，既保证了三维模型的视觉还原度，也能够直接用于设备的三维装配BOM搭建、安装指导动画制作、产品宣传的结构展示等场景，帮助设计人员在设备研发阶段提前完成电机安装位的空间校验，避免后续生产过程中出现安装干涉、孔位不匹配、轴长不足等常见设计问题。
