电机驱动离心鼓风机总成结构设计

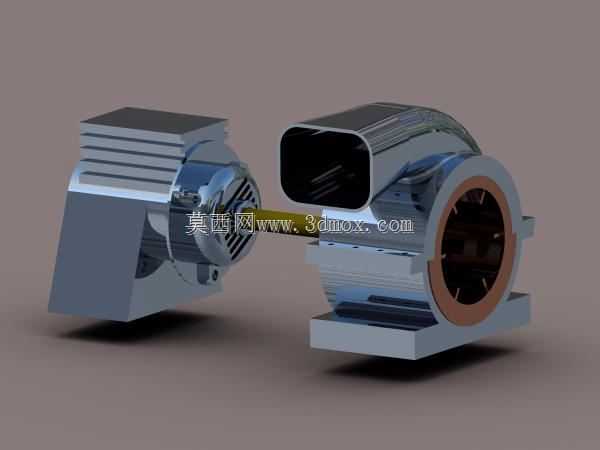

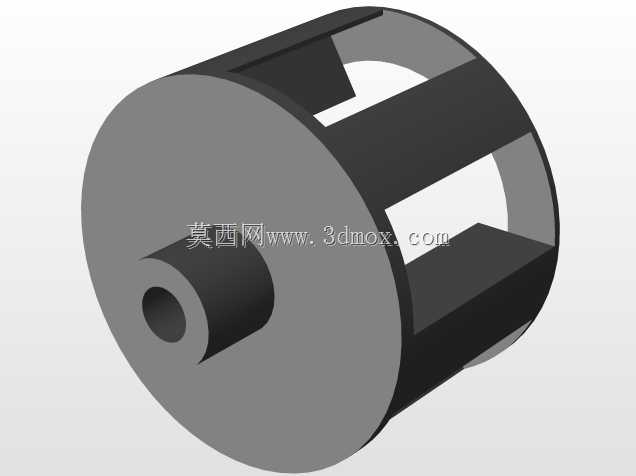

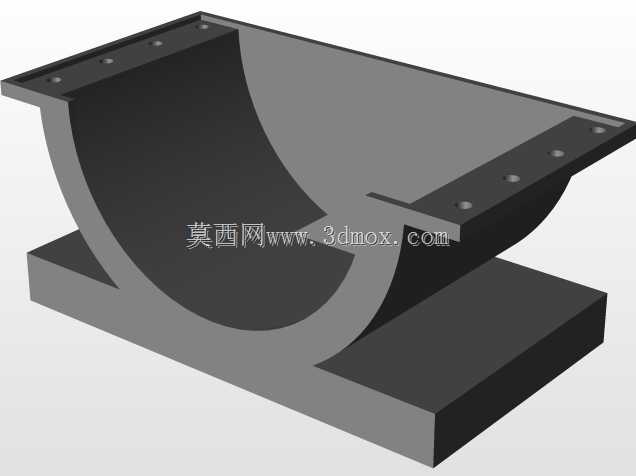

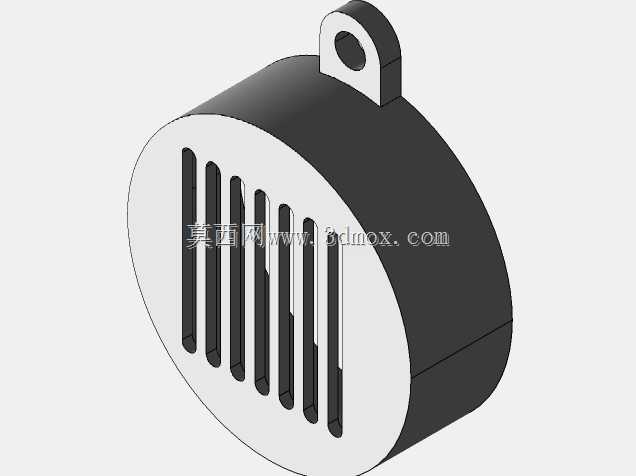

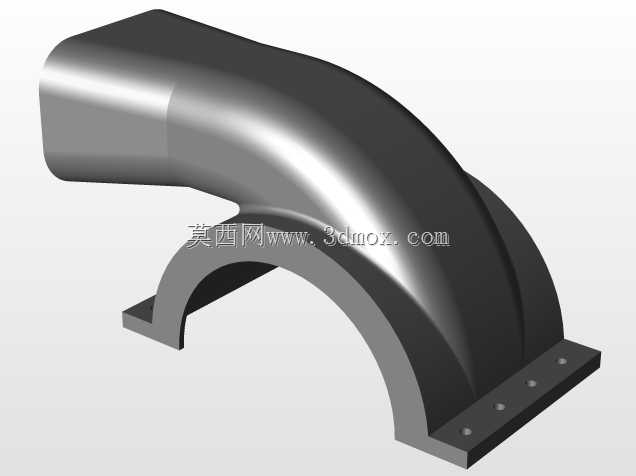

该电机鼓风机总成主要面向工业通风、设备散热、小型气力输送等场景设计，可配套应用于生产车间局部排风、工业设备柜体散热、小型物料风送系统、商用暖通送风单元等工况，作为整套送风系统的核心动力单元，承担着将电机旋转动能转化为空气压力能、实现定向气流输送的核心作用。整套总成采用电机与风机直连传动的结构布局，省去了中间皮带传动、联轴器转接的冗余结构，既压缩了设备整体占用空间，也降低了传动环节的能量损耗，同时减少了后期运维过程中传动件更换、张紧调整的工作量。在功能设计上，驱动端采用散热筋结构的电机壳体，电机运行过程中产生的热量可通过壳体表面的多道平行散热筋快速与周边空气完成热交换，即使在长时间连续运行工况下，也能将电机绕组温度控制在合理区间，避免过热烧损风险；风机端采用前倾式离心叶轮结构，配合蜗壳型流道设计，可在较低转速下实现较高的风压输出，出风口采用方形直边接口设计，可直接对接方形通风管道，无需额外制作转接接口，大幅降低现场安装的适配成本。设计过程中充分考虑了安装边界的适配性，电机与风机蜗壳分别设置独立的安装底座，两个底座的安装面处于同一水平基准面，底座上预留的安装孔位采用通用长圆孔设计，可兼容一定范围内的安装位置偏差，降低现场安装的对位难度；整机的轴向长度、径向宽度均按照小型配套设备的安装空间阈值设计，既可以独立作为送风单元落地安装，也可以嵌入到成套设备内部作为内置散热模块使用。在结构细节处理上，电机输出轴与风机叶轮的连接部位做了同轴度限位设计，可避免高速运转过程中出现叶轮偏摆、动平衡失衡的问题，蜗壳与电机的连接支架采用一体化铸造成型思路，减少拼接结构带来的振动传导，降低设备运行过程中的共振噪音；风机端的进风口设置了防护圈结构，既可以引导气流平顺进入叶轮腔室，减少进气紊流带来的效率损耗，也能避免大尺寸异物被吸入叶轮腔造成叶轮卡滞、损坏的问题。整套结构在设计时平衡了送风效率、运行稳定性与安装便捷性的多重需求，可适配多种需要稳定风压送风的中小型应用场景。
