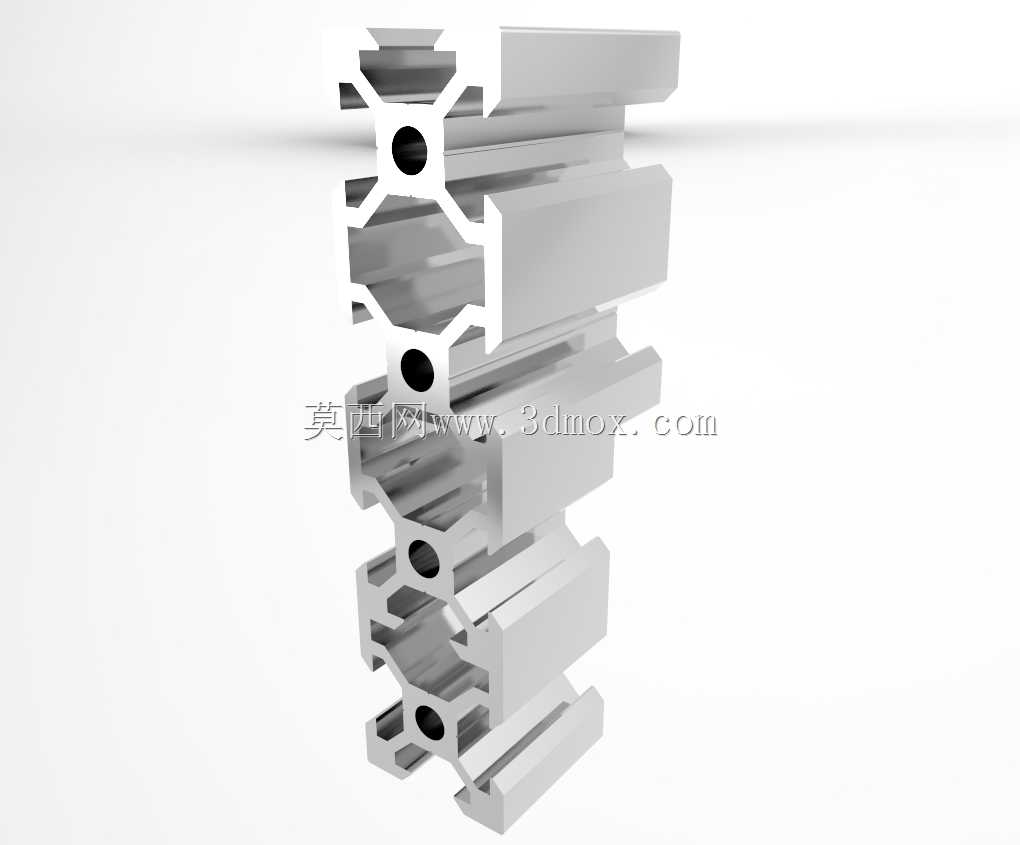

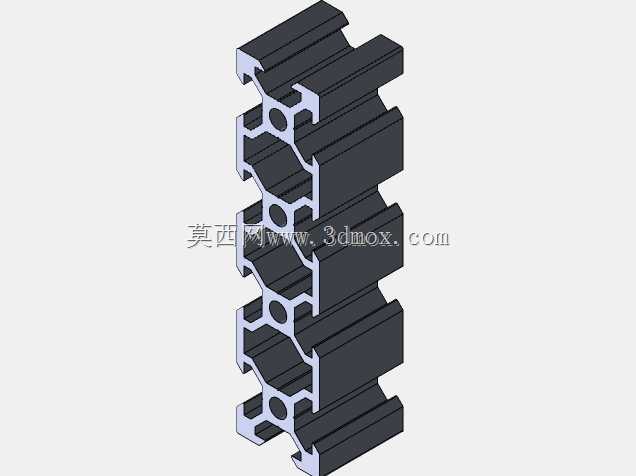

20x80规格V型槽直线导轨铝型材构件

这款V型槽直线导轨构件，是面向轻型自动化传动场景开发的线性导向部件，核心适配桌面级数控加工设备、桌面3D打印机、小型物料移栽滑台这类对安装空间、导向精度有均衡要求的设备。在实际生产场景中，这类导轨常作为运动轴的承载导向基体，搭配配套的V型滚轮组件即可实现低阻力的往复直线运动，相比传统滚珠导轨，它的开放式槽型结构不易积累加工碎屑、粉尘，日常维护成本更低，尤其适合木工雕刻、小型PCB铣削、实验室自动化采样这类存在少量扬尘或切屑的作业环境，不会因为微小杂物卡滞影响运动顺畅度。从功能特性来看，构件本体采用铝合金挤压成型工艺制作，截面集成了多组空腔减重结构与安装沉槽，在保证整体结构刚性的前提下尽可能降低自身重量，单根型材可根据实际设备行程需求裁切为对应长度，无需额外定制开模，能大幅缩短非标设备的搭建周期。V型槽的导向面经过精密铣削加工，槽型角度与配套滚轮的接触面做了适配优化，运动过程中可自动补偿少量安装间隙，保证滑台运行的直线度与重复定位精度，同时槽体本身兼具导向与安装基准的双重作用，安装时无需额外加工导向基准面，降低了机架装配的调试难度。在设计思路上，这款20x80规格的导轨采用了对称式截面布局，截面宽度为20mm、高度为80mm，垂直于运动方向的截面惯性矩经过优化，可承受垂直方向的额定负载与一定的倾覆力矩，既可以单根独立使用作为单轴导向，也可以多根平行拼接组成大跨度的龙门运动框架。安装边界方面，型材本体沿长度方向预留了标准T型安装槽，可通过T型螺栓直接与铝型材机架、设备工作台面连接，端部也预留了对接安装孔位，支持多根导轨首尾拼接延长行程，适配不同行程的设备搭建需求。导轨侧面的V型槽可直接嵌入配套的偏心滚轮，通过调整滚轮偏心量即可调节预紧力，无需额外加装导轨压块、间隙调整垫片，装配流程十分简便，非常适合非标自动化设备快速搭建、教学实训平台组装、小型数控设备改装这类场景使用，能帮助开发者快速完成运动轴系的搭建，减少非标零件的加工量。
